शेल और ट्यूब हीट एक्सचेंजर के लिए स्टेनलेस स्टील / कार्बन स्टील / कॉपर मिश्र धातु ट्यूब बंडल

हीट एक्सचेंजर के लिए स्टेनलेस स्टील / कार्बन स्टील / कॉपर मिश्र धातु ट्यूब बंडल

ट्यूब बंडलare usually used for heat exchangers, like shell and tube heat exchangers, tubular heat exchangers. हम, युहोंग ग्रुप,उच्च गुणवत्ता वाले स्टेनलेस स्टील / कार्बन स्टील / तांबा मिश्र धातु / निकल मिश्र धातु ट्यूब बंडल के निर्माण में पेशेवर हैं. हम भी गर्मी एक्सचेंजर घटकों की आपूर्ति, जैसे ट्यूब शीट, नोजल, सिर, और इतने पर. इन ट्यूब बंडलों भी व्यापक रूप से पेट्रोकेमिकल उद्योग, रासायनिक उद्योग जैसे उद्योगों में लागू होते हैं,बिजली संयंत्रतेल और गैस संयंत्र आदि।

एक हीट एक्सचेंजर के लिए एक ट्यूब बंडल का निर्माण विभिन्न सामग्रियों का उपयोग करके आवेदन की विशिष्ट आवश्यकताओं के आधार पर किया जा सकता है।यहाँ स्टेनलेस स्टील की विशेषताओं का एक संक्षिप्त अवलोकन हैकार्बन स्टील और तांबे के मिश्र धातु के लिएः

1स्टेनलेस स्टीलः

स्टेनलेस स्टील अपने उत्कृष्ट संक्षारण प्रतिरोध के लिए जाना जाता है, जिससे यह उन अनुप्रयोगों के लिए उपयुक्त है जहां प्रसंस्करण किया जा रहा द्रव संक्षारक है।

यह अच्छी ताकत और स्थायित्व प्रदान करता है, जिससे यह उच्च दबाव और उच्च तापमान अनुप्रयोगों के लिए उपयुक्त है।

हीट एक्सचेंजर ट्यूबिंग में उपयोग किए जाने वाले सामान्य स्टेनलेस स्टील ग्रेड में SS304, SS316 और SS321 शामिल हैं।

2कार्बन स्टीलः

कार्बन स्टील स्टेनलेस स्टील की तुलना में अपेक्षाकृत सस्ता है और अक्सर उन अनुप्रयोगों में उपयोग किया जाता है जहां संक्षारण प्रतिरोध प्राथमिक चिंता नहीं है।

यह अच्छा ताप प्रवाहकता प्रदान करता है, जिससे यह गर्मी हस्तांतरण के लिए कुशल हो जाता है।

कार्बन स्टील उन अनुप्रयोगों के लिए उपयुक्त है जहां ऑपरेटिंग तापमान और दबाव इसकी सीमाओं के भीतर हैं।

इसे जंग से बचाने के लिए सुरक्षात्मक कोटिंग या उपचार की आवश्यकता हो सकती है।

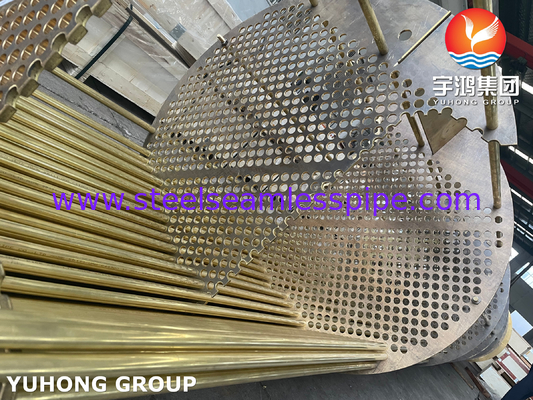

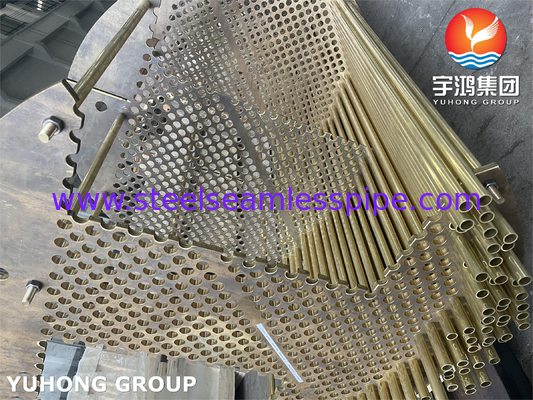

3. तांबा मिश्र धातु: ASME SB111 UNS C70600, C44300, C68700, C71500, C71640 आदि।

ट्यूब बंडल दो प्रकार के होते हैंः स्ट्रेट ट्यूब और यू बेंड ट्यूब।

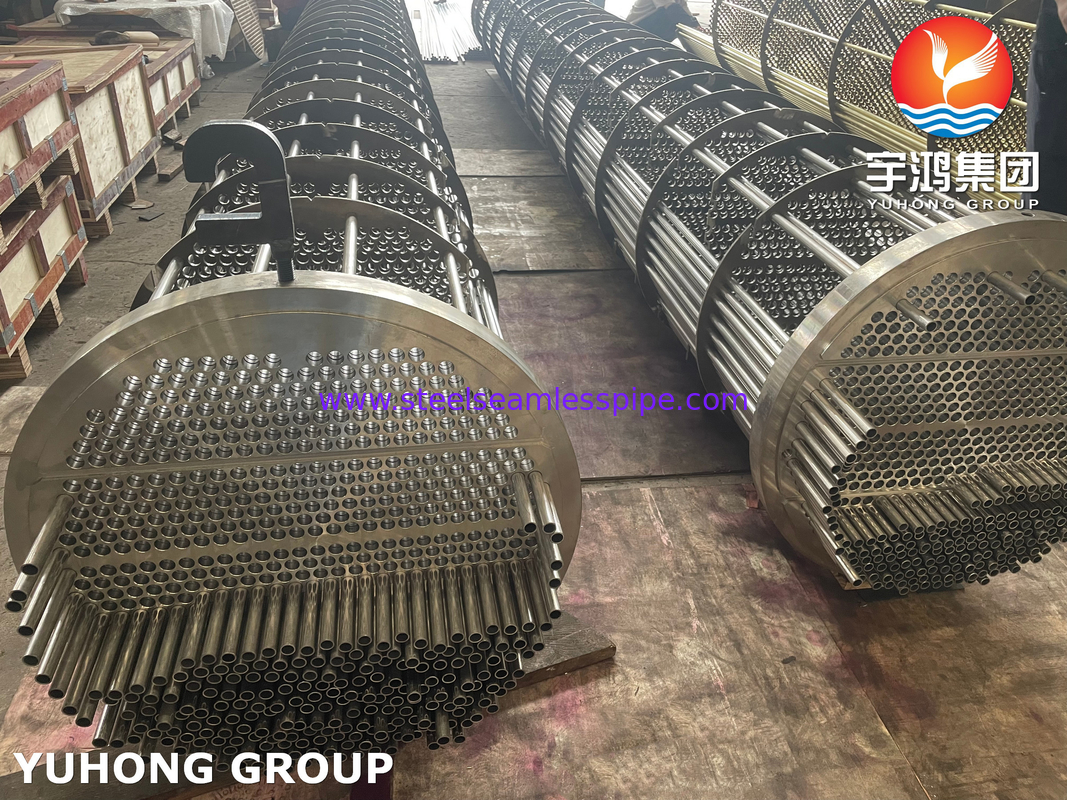

स्ट्रेट ट्यूब बंडल:चूंकि दोनों छोर खुली स्थिति में हैं, गर्म तरल पदार्थ को टैंक खोल के एक छोर से दूसरे छोर तक एक सीधी रेखा में बंडल के माध्यम से पंप किया जाता है।लेकिन यह टैंक खोलने के लिए अधिक प्रयास की आवश्यकता है सफाई या रखरखाव करने के लिए बंडल को हटाने के लिए होगा.

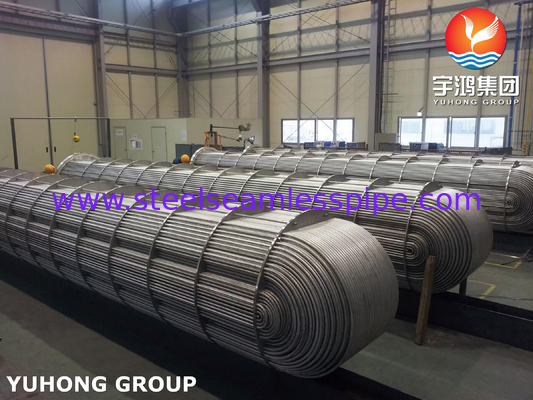

यू बेंड ट्यूब बंडल:इस बंडल में शेल के एक ही पक्ष पर एक ट्यूब शेल कैप पर प्रवेश और निकास बिंदु होते हैं जो दो सील कक्षों में विभाजित होते हैं। ट्यूब यू के आकार में झुकते हैं,जो प्रवेश कक्ष से निकलता है और खोल के विपरीत छोर पर जाता है और बाहर निकलने के कक्ष के विपरीत दिशा में लौटता हैयू बेंड ट्यूब बंडल भी उच्च तापमान अंतर के साथ अच्छी तरह से फिट बैठता है, अधिकांश थर्मल विस्तार को राहत देता है और बंडल में संकुचन तनाव को कम करता है।

ट्यूब बंडल हीट एक्सचेंजर के घटक क्या हैं?

शेल और ट्यूब हीट एक्सचेंजर्स के घटकों में शेल, शेल कवर, ट्यूब, चैनल, चैनल कवर, ट्यूब शीट, बैफल और नोजल शामिल हैं।

अनुप्रयोग:

रासायनिक उत्पादन

तेल उद्योग

ऊर्जा शक्ति

औषधि उद्योग

तेल एवं गैस संयंत्र

रिफाइनरी

विद्युत उत्पादन
