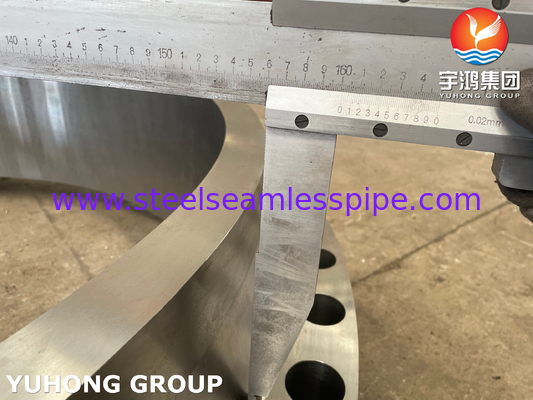

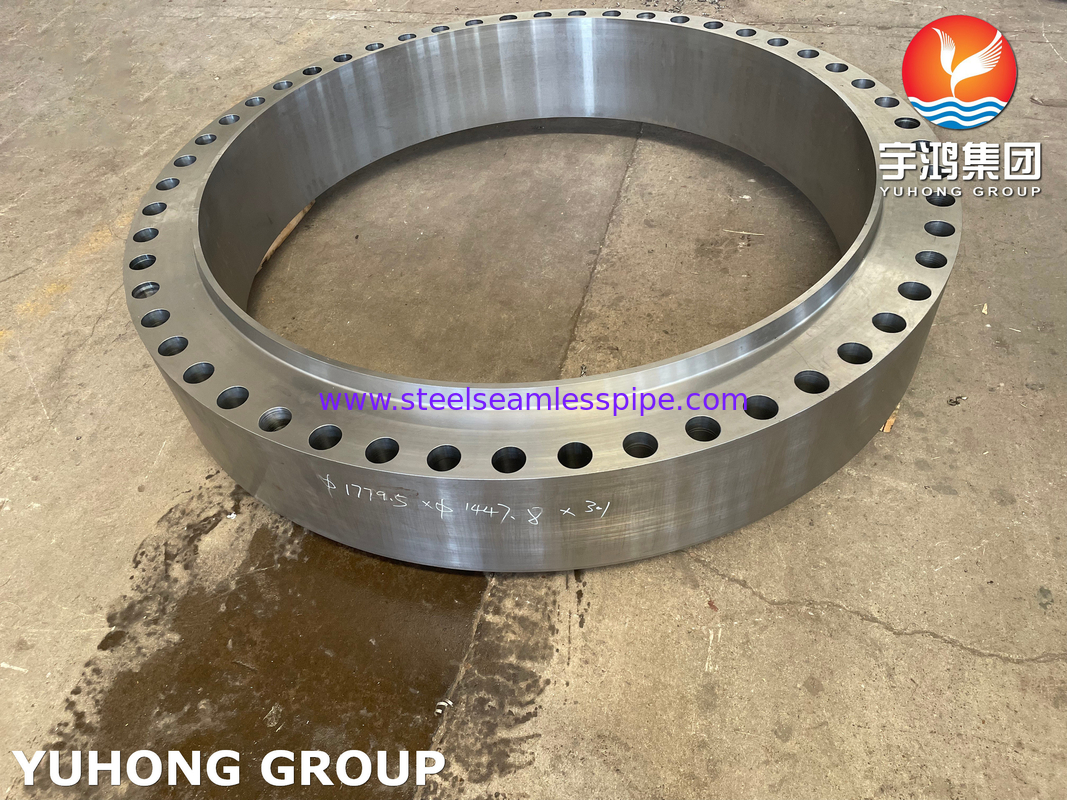

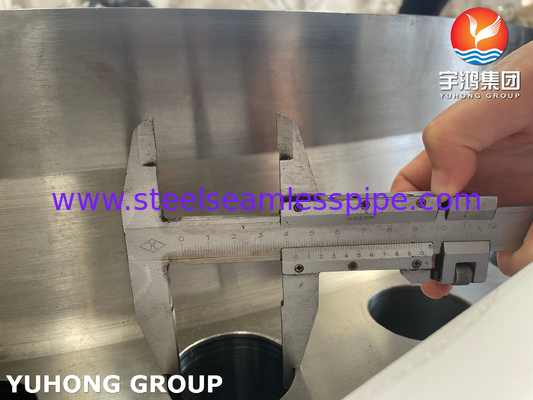

हीट एक्सचेंजर के लिए ASTM A105 कार्बन स्टील बॉडी फ्लैंज
शरीर के फ्लैंग्स कनेक्टर्स के रूप में कार्य करते हैं जो एक हीट एक्सचेंजर के विभिन्न घटकों को एकजुट करते हैं, एक सुरक्षित और सील असेंबली सुनिश्चित करते हैं।फ्लैंज अक्सर वाल्व के साथ एक विशिष्ट अभिविन्यास के लिए रखा बोल्ट छेद है, और वेल्डिंग या बोल्टिंग अनुप्रयोगों के किसी भी संयोजन के लिए डिज़ाइन किया जा सकता है।कारखाने के पैनलों या संरचनात्मक तत्वों को इकट्ठा करने के दौरान एक साथ सुरक्षित करने के लिए कारखाने के फ्लैंग्स का उपयोग किया जा सकता है. एक बॉडी फ्लैंज का डिजाइन, आकार और सामग्री विशिष्ट अनुप्रयोग और आवश्यकताओं के आधार पर बहुत भिन्न हो सकती है। आम सामग्रियों में स्टील, स्टेनलेस स्टील, एल्यूमीनियम या प्लास्टिक शामिल हैं,ताकत जैसे कारकों के आधार पर चुना गया, स्थायित्व और संक्षारण प्रतिरोध।
एएसटीएम A105 कार्बन स्टील फ्लैंज
| सामग्री का ग्रेड |
एएसटीएम ए105 |
| मानक |
ASTM A105 ASME B16.5 |
| विनिर्माण विधि |
कुदाया |
| आकार |
1/2" से 48", sch5S से sch.XXS |
| वर्ग |
150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| सतह उपचार |
गैल्वेनाइज्ड/एंटी-कोरोजन कोटिंग |
| आवेदन |
पाइप कनेक्शन के लिए |
फ्लैंग्स ग्रेड
स्टेनलेस स्टील फ्लैंजः F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L आदि
डुप्लेक्स स्टील फ्लैंजः UNS S31803, 2205, S31254 (254SMO)
सुपर डुप्लेक्स स्टील फ्लैंजः UNS S32750, UNS S32760, UNS S32304, S31500
कार्बन स्टील फ्लैंजः एएसटीएम ए105, ए105एन आदि
मिश्र धातु स्टील फ्लैंजः F1, F11, F22, F5, F9, F91 आदि
निकेल मिश्र धातु फ्लैंग नीचे के रूप में
मोनेल 400 और K500,
इनकोनेल 600, 601, 617, 625, 690, 718, एक्स-750.
इनकोलोय 800, 800एच, 800एचटी, 825, 925.
हेस्टेलॉय सी22, सी4, सी276, एस, सी2000, जी-30, जी-35, एक्स, एन, बी, बी-2, बी-3
विभिन्न प्रकार के फ्लैंग्स हम नीचे के रूप में आपूर्ति कर सकते हैंः
1स्लिप-ऑन फ्लैंग्स.
स्लिप-ऑन फ्लैंग्स में वेल्डिंग नेक फ्लैंग्स की तुलना में कम प्रारंभिक लागत होती है क्योंकि उन्हें पाइप को लंबाई तक काटने में कम सटीकता की आवश्यकता होती है, और वे असेंबली में अधिक आसानी प्रदान करते हैं।आंतरिक दबाव के तहत उनकी गणना की ताकत वेल्डिंग गर्दन flanges की ताकत के लगभग 2/3 है, और थकान के तहत उनका जीवन 1/3 कम है। स्लिप-ऑन फ्लैंग्स 1500 पाउंड मानक में 1/2 "से 21⁄2" आकार तक सीमित हैं।
2. थ्रेडेड फ्लैन्ज
विशेष अनुप्रयोगों के लिए थ्रेडेड फ्लेन्ज का प्रयोग किया जाता है।वे वेल्डिंग के बिना इकट्ठा किया जा सकता है और अत्यंत उच्च दबाव सेवाओं में इस्तेमाल किया जा सकता है - या वायुमंडलीय दबाव के पास - जहां मिश्र धातु स्टील ताकत के लिए आवश्यक हैघुमावदार फ्लैंग्स तापमान या झुकने के तनाव के साथ स्थितियों के लिए उपयुक्त नहीं हैं, या चक्र संबंधी परिस्थितियों में जहां धागे के माध्यम से रिसाव हो सकता है।
3वेल्ड नेक फ्लैंग्स
वेल्ड नेक फ्लैंग्स में एक लंबा कॉपर हब और पाइप से जुड़ने वाले बट वेल्ड के क्षेत्र में मोटाई का क्रमिक संक्रमण होता है।कॉपर हब फ्लैंज के लिए महत्वपूर्ण सुदृढीकरण और डिशिंग के लिए प्रतिरोध प्रदान करता हैइस प्रकार के फ्लैंज को उच्च दबाव, शून्य से नीचे या उच्च तापमान के परिणामस्वरूप कठिन सेवा परिस्थितियों के लिए पसंद किया जाता है।
4अंधा फ्लैंग्स
ब्लाइंड फ्लैन्ज का प्रयोग पाइपिंग, वाल्व और दबाव वाहिकाओं के अंत को खाली करने के लिए किया जाता है।अंधा फ्लैंज आंतरिक दबाव और बोल्ट लोड से उच्च तनाव को संभाल सकता है क्योंकि अंधा फ्लैंज में अधिकतम तनाव केंद्र में झुकने तनाव हैं.
5. सोकेट वेल्ड फ्लैंग्स
सोकेट वेल्ड फ्लैंग्स को छोटे आकार के उच्च दबाव पाइपिंग पर उपयोग के लिए विकसित किया गया था।सॉकेट वेल्ड फ्लैंग्स एक स्लिप-ऑन फ्लैंग्स को डबल वेल्डिंग की तुलना में मजबूत और अधिक थकान शक्ति रखते हैं. आंतरिक वेल्ड को पीसने से चिकनी बोरिंग स्थितियों को आसानी से प्राप्त किया जा सकता है। इस फ्लैंज का उपयोग आमतौर पर रासायनिक प्रक्रिया पाइपिंग में किया जाता है।
6. लैप संयुक्त फ्लैंग्स
लैप ज्वाइंट फ्लेन्ज का उपयोग लैप ज्वाइंट स्टब्स के साथ किया जाता है। लैप ज्वाइंट फ्लेन्ज का उपयोग आमतौर पर कार्बन या कम मिश्र धातु वाले स्टील पाइपिंग सिस्टम में किया जाता है जिन्हें निरीक्षण और सफाई के लिए बार-बार अलग करने की आवश्यकता होती है।वे किसी भी बिंदु पर जहां गंभीर झुकने तनाव होता है में इस्तेमाल नहीं किया जाना चाहिए.
शरीर के फ्लैंग्स के कुछ सामान्य उपयोग:
-
पाइप कनेक्शनः बॉडी फ्लैंज का उपयोग पाइपों को एक दूसरे से जोड़ने के लिए किया जाता है। वे पाइप सिस्टम की आसान असेंबली और असेंबली की सुविधा देते हैं, जिससे रखरखाव, मरम्मत और संशोधन की अनुमति मिलती है।फ्लैंग्स भी एक मजबूत और सुरक्षित जोड़ प्रदान करते हैं, कनेक्शन बिंदु से रिसाव को रोकता है।
-
दबाव वाहिकाएं: फ्लैंग्स का उपयोग दबाव वाहिकाओं जैसे कि बॉयलर, टैंक और रिएक्टरों में किया जाता है। वे विभिन्न फिटिंग, नोजल,और उच्च दबाव की स्थिति में एक कस सील बनाए रखते हुए पात्र के लिए अन्य घटकों.
-
वाल्वः वाल्व संयोजनों में, वाल्व शरीर को आसन्न पाइपिंग प्रणाली से जोड़ने के लिए अक्सर बॉडी फ्लैंग्स का उपयोग किया जाता है।यह व्यवस्था पाइप कनेक्शन को परेशान किए बिना मरम्मत या प्रतिस्थापन के लिए वाल्वों की आसान स्थापना और हटाने के लिए अनुमति देता है.
-
पंप और कंप्रेसर: पंप और कंप्रेसर प्रणालियों में फ्लैंग्स का उपयोग आमतौर पर उपकरण के इनलेट और आउटलेट उद्घाटन को संबंधित पाइपिंग से जोड़ने के लिए किया जाता है।वे एक सुरक्षित कनेक्शन और उचित संरेखण सुनिश्चित करते हैं, जो कुशल संचालन और न्यूनतम रिसाव के लिए महत्वपूर्ण है।
-
हीट एक्सचेंजर: फ्लैंग्स हीट एक्सचेंजर के अभिन्न अंग हैं, जो हीटिंग या कूलिंग मीडिया ले जाने वाले ट्यूबों या चैनलों के लिए कनेक्शन बिंदु प्रदान करते हैं।फ्लैंग्स पाइप शीट को गर्मी एक्सचेंजर के खोल या सिर से जोड़ने की अनुमति देते हैं, एक सील संलग्नक बना रहा है।
