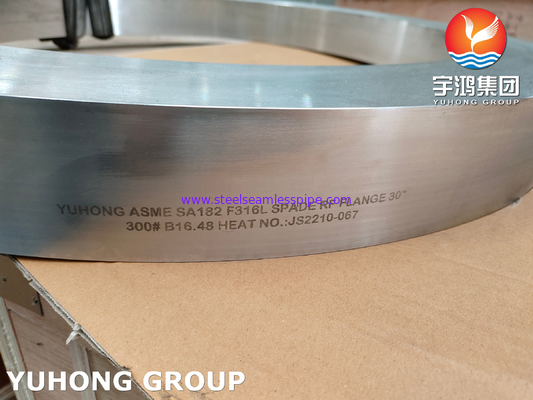

कुदाल चप्पू/खाली/अंधा फ्लैंगेस SA182 F317L / UNS S31703 / 1.4449 B16.48
कुदाल निकला हुआ किनारा क्या है?

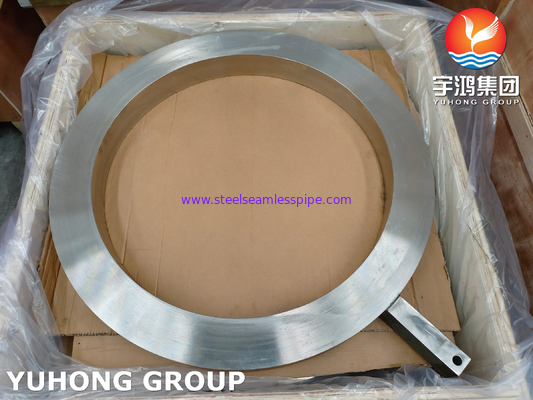

कुदाल निकला हुआ किनारा एक छोटे से टैब के साथ धातु का एक गोल टुकड़ा है और इसे एक निकला हुआ किनारा जोड़ के बीच डालने के लिए डिज़ाइन किया गया है और फिर बोल्ट में पेंच करके मजबूती से जकड़ा हुआ है।यह पाइप को बंद कर देता है और तरल पदार्थों के बीच क्रॉस संदूषण को रोकता है और इंजीनियरों को पाइपलाइन पर काम करने की अनुमति देता है।
तेल और रासायनिक प्रक्रिया उद्योगों में बड़े पैमाने पर उपयोग किया जाता है, एक कुदाल निकला हुआ किनारा अन्य उद्योगों पर लागू किया जा सकता है जहां एक सामग्री के प्रवाह को दूसरे में बंद करने की आवश्यकता होती है।
आम तौर पर एक कुदाल निकला हुआ किनारा एक स्थिति में रखा जाता है ताकि सामान्य प्रवाह हो सके।एक बार प्रवाह को रोकने की जरूरत है, कुदाल निकला हुआ किनारा बंद स्थिति में घुमाया जाता है और पाइप पूरी तरह से बंद हो जाता है ताकि कोई प्रवाह संभव न हो।
आम तौर पर, कुदाल निकला हुआ किनारा एपीआई 590 और एएसटीएम 16.48 विनिर्देशों के अनुसार उपलब्ध है या ग्राहकों की आवश्यकताओं के लिए बनाया गया है।
ASME SA182 F317L स्टेनलेस स्टील निकला हुआ किनारा के बराबर ग्रेड
मानक | वर्कस्टॉफ़ एनआर। | यूएनएस | जिस | एन |
एसएस 317 | 1.4449 | S31700 | एसयूएस 317 | - |
एसएस 317एल | 1.4438 | S31703 | एसयूएस 317एल | X2CrNiMo18-15-4 |
ASME SA182 F317L स्टेनलेस स्टील निकला हुआ किनारा की रासायनिक संरचना
श्रेणी | सी | एम.एन. | सी | पी | एस | करोड़ | एमओ | नी | फ़े |
एसएस 317 | 0.08 अधिकतम | 2.0 अधिकतम | 1.0 मैक्स | 0.045 अधिकतम | 0.030 अधिकतम | 18.00 - 20.00 | 3.00 - 4.00 | 11.00 - 15.00 | 57.845 मिनट |
एसएस 317एल | 0.035 अधिकतम | 2.0 अधिकतम | 1.0 मैक्स | 0.045 अधिकतम | 0.030 अधिकतम | 18.00 - 20.00 | 3.00 - 4.00 | 11.00 - 15.00 | 57.89 मि |
की यांत्रिक शक्तिASME SA182 F317L स्टेनलेस स्टील निकला हुआ किनारा
घनत्व | गलनांक | तन्यता ताकत | उपज शक्ति (0.2% ऑफसेट) | बढ़ाव |
7.9 ग्राम/सेमी3 | 1400 डिग्री सेल्सियस (2550 डिग्री फारेनहाइट) | साई - 75000, एमपीए - 515 | साई - 30000, एमपीए - 205 | 35% |
7.9 ग्राम/सेमी3 | 1400 डिग्री सेल्सियस (2550 डिग्री फारेनहाइट) | साई - 75000, एमपीए - 515 | साई - 30000, एमपीए - 205 | 35% |
ASME SA182 F317L स्टेनलेस स्टील निकला हुआ किनारा
मानक | कक्षा | व्यास | बोल्ट सर्किल व्यास | बोल्ट की संख्या | बोल्ट का आकार | बोल्ट होल का व्यास |
---|---|---|---|---|---|---|
AS4087 | पीएन14 | 95 | 67 | 4 | एम 12 | 14 |
एएस 2129 निकला हुआ किनारा | टेबल सी | 95 | 67 | 4 | 13 | 14 |
टेबल डी | 95 | 67 | 4 | 13 | 14 | |
तालिका ई | 95 | 67 | 4 | 13 | 14 | |
टेबल एफ | 95 | 67 | 4 | 13 | 14 | |
टेबल एच | 114 | 83 | 4 | 16 | 17 | |
टेबल जे | 114 | 83 | 4 | 16 | 17 | |
एएनएसआई बी16.5 | एएनएसआई 150 | 89 | 60 | 4 | 13 | 16 |
एएनएसआई 300 | 95 | 67 | 4 | 13 | 16 | |
एएनएसआई 600 | 95 | 67 | 4 | 13 | 16 | |
एएनएसआई 900 | 121 | 83 | 4 | 19 | 22 | |
एएनएसआई 1500 | 121 | 83 | 4 | 19 | 22 | |
आईएसओ 7005 (डीआईएन) निकला हुआ किनारा | पीएन6 | 80 | 55 | 4 | एम10 | 11 |
पीएन10 | 95 | 65 | 4 | एम 12 | 14 | |
पीएन16 | 95 | 65 | 4 | एम 12 | 14 | |
पीएन20 | 90 | 60.5 | 4 | M14 | 16 | |
पीएन25 | 95 | 65 | 4 | एम 12 | 14 | |
पीएन40 | 95 | 65 | 4 | एम 12 | 14 |
ASME SA182 F317L स्टेनलेस स्टील निकला हुआ किनारादाब मूल्यांकन
अस्थायी।° एफ | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
---|---|---|---|---|---|---|---|
-20 से 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
200 | 235 | 620 | 825 | 1240 | 1860 | 3095 | 5160 |
300 | 215 | 560 | 745 | 1120 | 1680 | 2795 | 4660 |
400 | 195 | 515 | 685 | 1025 | 1540 | 2570 | 4280 |
500 | 170 | 480 | 635 | 955 | 1435 | 2390 | 3980 |
600 | 140 | 450 | 600 | 900 | 1355 | 2255 | 3760 |
650 | 125 | 445 | 590 | 890 | 1330 | 2220 | 3700 |
700 | 110 | 430 | 580 | 870 | 1305 | 2170 | 3620 |
750 | 95 | 425 | 570 | 855 | 1280 | 2135 | 3560 |
800 | 80 | 420 | 565 | 845 | 1265 | 2110 | 3520 |
850 | 65 | 420 | 555 | 835 | 1255 | 2090 | 3480 |
900 | 50 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
950 | 35 | 385 | 515 | 775 | 1160 | 1930 | 3220 |
1000 | 20 | 350 | 465 | 700 | 1050 | 1750 | 2915 |
1050 | 20 | 345 | 460 | 685 | 1030 | 1720 | 2865 |
1100 | 20 | 305 | 405 | 610 | 915 | 1525 | 2545 |
1150 | 20 | 235 | 315 | 475 | 710 | 1185 | 1970 |
1200 | 20 | 185 | 245 | 370 | 555 | 925 | 1545 |
1250 | 20 | 145 | 195 | 295 | 440 | 735 | 1230 |
1300 | 20 | 115 | 155 | 235 | 350 | 585 | 970 |
1350 | 20 | 95 | 130 | 190 | 290 | 480 | 800 |
1400 | 20 | 75 | 100 | 150 | 225 | 380 | 630 |
1450 | 20 | 60 | 80 | 115 | 175 | 290 | 485 |
1500 | 20 | 40 | 55 | 85 | 125 | 205 | 345 |
विभिन्न प्रकार के फ्लैंगेस हम नीचे के रूप में आपूर्ति कर सकते हैं
1. स्लिप-ऑन फ्लैंगेस।
स्लिप-ऑन फ्लैंग्स में वेल्डिंग नेक फ्लैंग्स की तुलना में कम प्रारंभिक लागत होती है क्योंकि उन्हें पाइप को लंबाई में काटने में कम सटीकता की आवश्यकता होती है, और वे असेंबली में संरेखण में अधिक आसानी प्रदान करते हैं।हालांकि, आंतरिक दबाव में उनकी गणना की गई ताकत लगभग 2/3 वेल्डिंग नेक फ्लैंज की ताकत है, और थकान के तहत उनका जीवन 1/3 कम है।स्लिप-ऑन फ्लैंगेस 1500lbs मानक में 1/2" से 2½" आकार तक सीमित हैं।
2. थ्रेडेड फ्लैंगेस
थ्रेडेड फ्लैंगेस का उपयोग विशेष अनुप्रयोगों के लिए किया जाता है।उन्हें वेल्डिंग के बिना इकट्ठा किया जा सकता है और अत्यधिक उच्च दबाव सेवाओं में उपयोग किया जा सकता है - वायुमंडलीय दबाव पर या उसके पास - जहां ताकत के लिए मिश्र धातु इस्पात आवश्यक है।थ्रेडेड फ्लैंगेस तापमान या झुकने वाले तनाव से जुड़ी स्थितियों के लिए या चक्रीय परिस्थितियों में जहां थ्रेड्स के माध्यम से रिसाव हो सकता है, के लिए उपयुक्त नहीं हैं।
3. वेल्ड नेक फ्लैंगेस
वेल्ड नेक फ्लैंगेस में एक लंबा पतला हब होता है और बट वेल्ड के क्षेत्र में मोटाई का क्रमिक संक्रमण होता है जो उन्हें पाइप से जोड़ता है।पतला हब निकला हुआ किनारा और डिशिंग के प्रतिरोध के लिए महत्वपूर्ण सुदृढीकरण प्रदान करता है।उच्च दबाव, उप-शून्य या उच्च तापमान से उत्पन्न गंभीर सेवा स्थितियों के लिए इस प्रकार के निकला हुआ किनारा पसंद किया जाता है।
4. ब्लाइंड फ्लैंगेस
पाइपिंग, वाल्व और दबाव पोत के उद्घाटन के सिरों को खाली करने के लिए ब्लाइंड फ्लैंगेस का उपयोग किया जाता है।ब्लाइंड फ्लैंगेस आंतरिक दबाव और बोल्ट लोडिंग से उच्च तनाव को संभाल सकते हैं क्योंकि ब्लाइंड फ्लैंज में अधिकतम तनाव केंद्र में तनाव को झुका रहा है।
5. सॉकेट वेल्ड फ्लैंगेस
सॉकेट वेल्ड फ्लैंगेस को छोटे आकार के उच्च दबाव पाइपिंग पर उपयोग के लिए विकसित किया गया था।एक आंतरिक वेल्ड के साथ, सॉकेट वेल्ड फ्लैंगेस मजबूत होते हैं और स्लिप-ऑन निकला हुआ किनारा डबल वेल्डिंग की तुलना में अधिक थकान शक्ति होती है।आंतरिक वेल्ड को पीसकर चिकनी बोर की स्थिति आसानी से प्राप्त की जा सकती है।यह निकला हुआ किनारा आमतौर पर रासायनिक प्रक्रिया पाइपिंग में प्रयोग किया जाता है।
6. लैप ज्वाइंट फ्लैंगेस
लैप जॉइंट फ्लैंगेस का उपयोग लैप जॉइंट स्टब्स के साथ किया जाता है।गोद संयुक्त निकला हुआ किनारा आमतौर पर कार्बन या कम मिश्र धातु इस्पात पाइपिंग सिस्टम में उपयोग किया जाता है जिसे निरीक्षण और सफाई के लिए अक्सर नष्ट करने की आवश्यकता होती है।उनका उपयोग किसी भी बिंदु पर नहीं किया जाना चाहिए जहां गंभीर झुकने वाले तनाव होते हैं।
आवेदन
