| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, ISO 9001 |
| मॉडल संख्या: | BS4504 (EN 1092-1) F316L निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | टी/टी, एल/सी नजर में |
| आपूर्ति की क्षमता: | 10000 पीसी / महीना |
| मानक: | BS4504 (EN 1092-1) | आकार: | अनुकूलित |
|---|---|---|---|
| सामग्री: | F316L - स्टेनलेस स्टील | उत्पाद का नाम: | स्टेनलेस स्टील ने निकला हुआ किनारा खराब कर दिया |
| आवेदन: | पेट्रोलियम, रसायन, फिटिंग और कनेक्शन, बीयर, आदि। | दबाव: | पीएन 2.5/6/10/16/20/25/40 |
| प्रमुखता देना: | फोर्जिंग स्टेनलेस स्टील खराब निकला हुआ किनारा,बसपा धागा जाली स्टेनलेस स्टील Flanges,PN16 खराब कर दिया है जाली निकला हुआ किनारा |
||

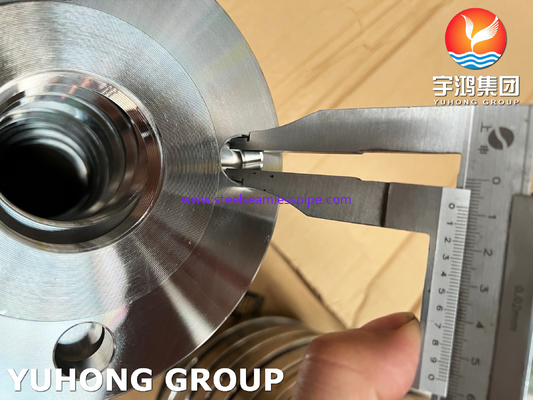

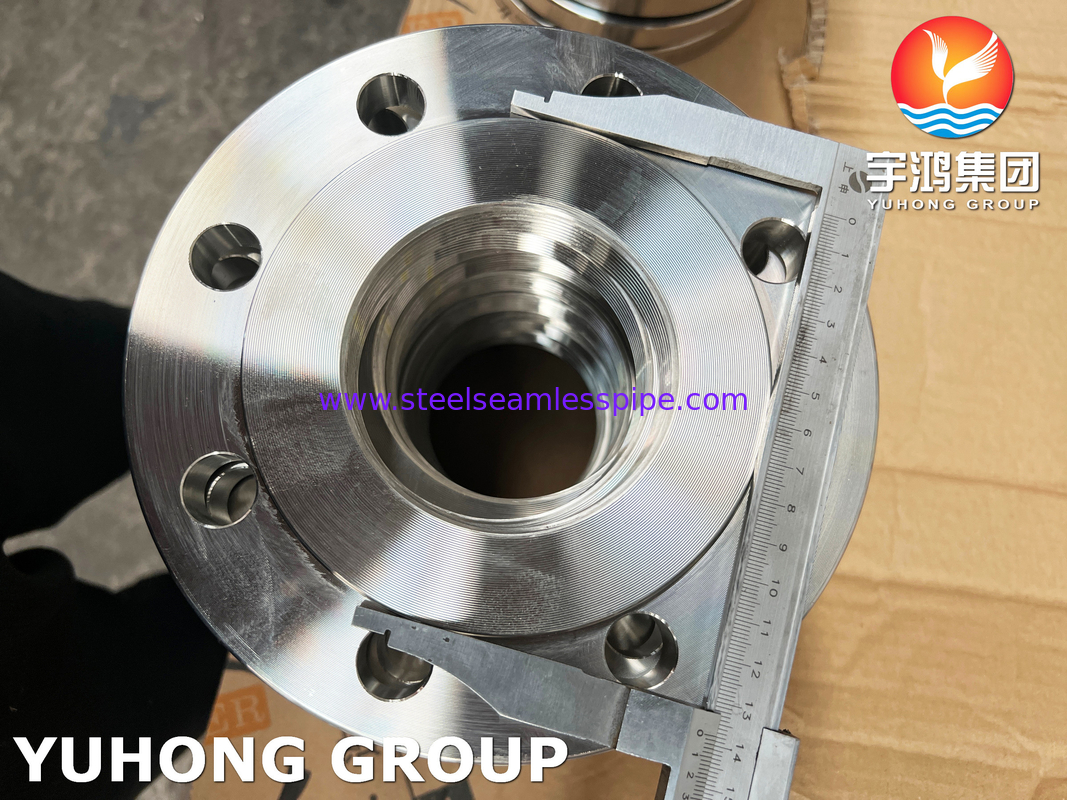

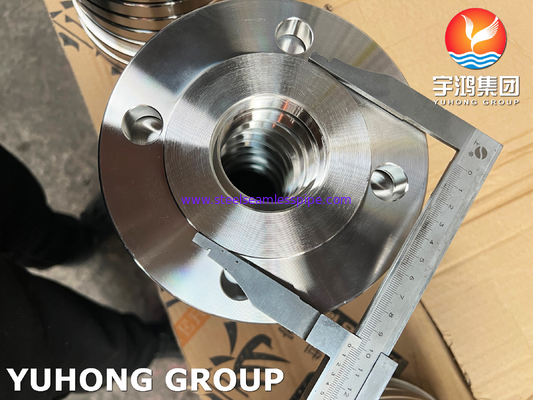

BS4504 (EN 1092-1) F316L स्टेनलेस स्टील स्क्रूड फ्लैंज, BSPP धागे PN16 फोल्डेड प्रकार
BS4504 क्या है?
बीएस 4504 को एक ब्रिटिश प्रणाली के अनुसार वर्गीकृत किया गया है जो अब अप्रचलित है और एक बहुत हालिया EN1092-1 वर्गीकरण प्रणाली द्वारा प्रतिस्थापित किया गया है।bs 4504 pn16 फ्लैंग्स दबाव वर्ग PN16 का पालन करते हैं जो एक उच्च दबाव समावेशन वर्गीकरण है जबकि EN BS 4504 फ्लैंग एक निम्न दबाव वर्ग नाम है. बीएस 4504 पाइप फ्लेन्ज विभिन्न प्रकार और आकारों में आ सकते हैं. बीएस 4504 pn 10 फ्लेन्ज विभिन्न मॉडल और रचनाओं में भी आ सकते हैं जैसे कि डीआईएन बीएस 4504 फोर्गेड फ्लेन्ज.बीएस 4504 pn 16 प्लेट फ्लैंग्स का उपयोग आवश्यकताओं में किया जाता है जहां पाइपलाइन अनुप्रयोग में एक अंत प्लेट की आवश्यकता होती है.
फोल्डेड स्टील फ्लेन्ज का उपयोग आम तौर पर तेल, गैस, पेट्रोकेमिकल और खनन क्षेत्रों में किया जाता है, जहां दबाव, तापमान और ईटी पर विचार अक्सर एएनएसआई बी 16 को निर्दिष्ट करते हैं।5, ASME B16.47, या BS4504 मानक।
ग्रेड 316 स्टेनलेस स्टील का एक व्युत्पन्न, ग्रेड 316L एक मिश्र धातु है जिसकी रासायनिक संरचना पूर्ववर्ती धातु के समान है, सिवाय इसके कि मिश्र धातु की कार्बन सामग्री कम हो गई है। The significant reduction in carbon content in ASTM A182 F316L flanges is responsible for the high compatibility with welding and the elimination of intergranular corrosion caused by sensitization of grain boundary precipitatesहालांकि, कम कार्बन सामग्री भी मिश्र धातु ग्रेड 316L की कम संरचनात्मक शक्ति का संकेत देती है।यही कारण है कि ASTM A182 ग्रेड F316L WNRF flanges के निर्माता मिश्र धातु के लिए तत्व नाइट्रोजन जोड़कर इस समस्या को हल करता है.
BS4504 फ्लैंज सामग्री विनिर्देश
| सामग्री विनिर्देश | बीएस 4504 फ्लैंज (पीएन10 और पीएन16) |
|---|---|
| फ्लैंग्स मानक | EN 1092-1, JIS, ASME B16.5, ASME B16.47 प्रकार A, UNI, DIN |
| दबाव रेटिंग | कक्षा 150 से कक्षा 2500 तक |
| उच्च तापमान | 200°C (400°F) से ऊपर वर्ग 150 के लिए या 400°C (750°F) से ऊपर |
| कम तापमान | -29 डिग्री सेल्सियस से ऊपर |
| आम प्रकार | स्लिप ऑन (एसओआरएफ), वेल्ड नेक (डब्ल्यूएनआरएफ), ब्लाइंड (बीएलआरएफ), लैप जॉइंट (लॉस), थ्रेडेड (एनपीटी), सॉकेट-वेल्ड (एसडब्ल्यूआरएफ) |
| विशेष प्रकार | निपोफ्लैंज, एल्बोफ्लैंज, लेट्रोफ्लैंज, घुमावदार फ्लैंज, विस्तारित फ्लैंज, कम करने वाले फ्लैंज, वेल्डफ्लैंज |
| मानक कवर | दबाव और तापमान, सामग्री, चिह्न, आयाम, वजन, सहिष्णुता, परीक्षण |
| संपर्क चेहरे | आरटीजे (रिंग टाइप ज्वाइंट), एफएफ (फ्लैट फेस), आरएफ (रिवाइज्ड फेस), टी/जी (लिंग एंड ग्रूव ), एम/एफ (मैन एंड फेमली) |
| आकार चार्ट | सामान्य पाइप आकार 1/2 से NPS 24" |
| सामग्री | स्टेनलेस स्टील/डुप्लेक्स/एलॉय/निकेल एलॉय |
| मोटाई | सामान्य पाइप आकार ≤ 18 |
| बोर व्यास | सामान्य पाइप ≤ 10 |
| यूरोपीय मानक फ्लैंग्स | JIS B2220 फ्लैंज (5k से 30k) और KS1503 फ्लैंज |
| रूसी-मानक फ्लैंग्स | GOST 12820 / 12821-80, DIN, UNI, EN 1092-1 |
| दक्षिण अफ्रीकी मानक फ्लैंग्स | SANSflanges और SABS flanges |
| सतह खत्म | चिकनी, एकाग्र, दाँतेदार, स्टॉक |
| गास्केट के प्रकार | पूर्ण चेहरे की गास्केट फ्लैट रिंग गास्केट धातु रिंग गैक्सेट |
| पाइप फ्लैंज के फायदे | पाइप प्रणाली को जोड़ने के लिए प्रयोग किया जाता है आसान मरम्मत पाइप प्रणाली वेल्डिंग के बिना इकट्ठा |

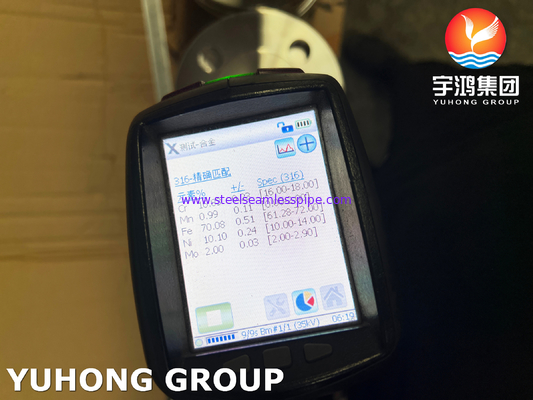

BS4504 (EN 1092-1) F316L फ्लैंज की रासायनिक संरचना
| एसएस | एमएन | सी | हाँ | पी | एस | सीआर | मो | नि | एन |
| A182 F316 | अधिकतम 2 | 0.08 अधिकतम | 1.0 अधिकतम | 0.045 अधिकतम | 0.030 अधिकतम | 16.00 1800 | 2.00 ¢ 300 | 11.00 ₹ 1400 | 67.845 मिनट |
| A182 F316L | अधिकतम 2 | 0.035 अधिकतम | 1.00 अधिकतम | 0.045 अधिकतम | 0.030 अधिकतम | 16.00 1800 | 2.00 ¢ 300 | 10.00 ₹ 1400 | 68.89 मिनट |
BS4504 (EN 1092-1) F316L फ्लैंज के यांत्रिक गुण
| एसएस | घनत्व | पिघलने की सीमा | MPa-Psi तन्यता शक्ति | एमपीए-पीसीई रिडंड स्ट्रेंथ (0.2% ऑफसेट) | % लम्बाई |
| F316/ SS 316 | 8.0 g/cm3 | 1400 °C (2550 °F) | पीसी ₹ 75000, एमपीए ₹ 515 | पीसी ¥ 30000, एमपीए ¥ 205 | 35 प्रतिशत |
| F316L/ SS 316L | 8.0 g/cm3 | 1399 °C (2550 °F) | पीसी ₹ 75000, एमपीए ₹ 515 | पीसी ¥ 30000, एमपीए ¥ 205 |
BS4504 (EN 1092-1) F316L फ्लैंज अनुप्रयोगः
