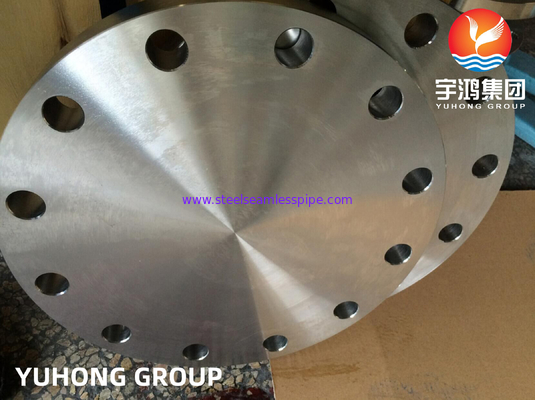

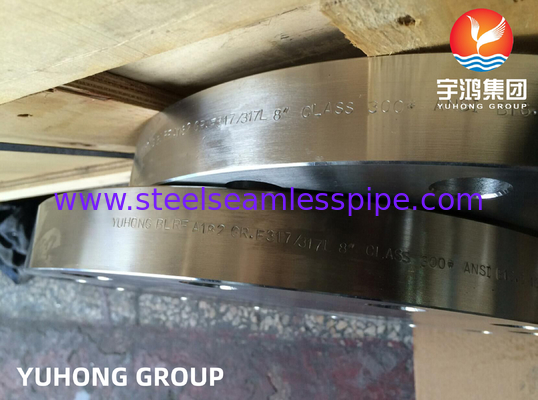

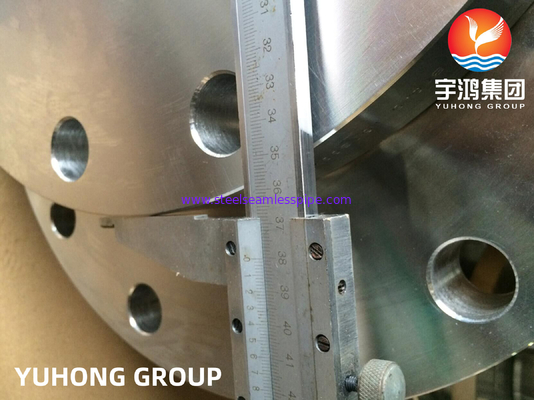

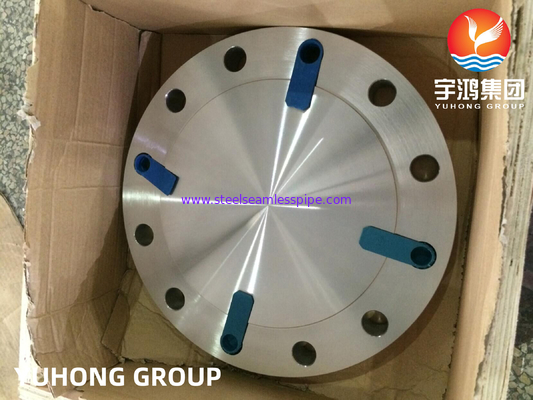

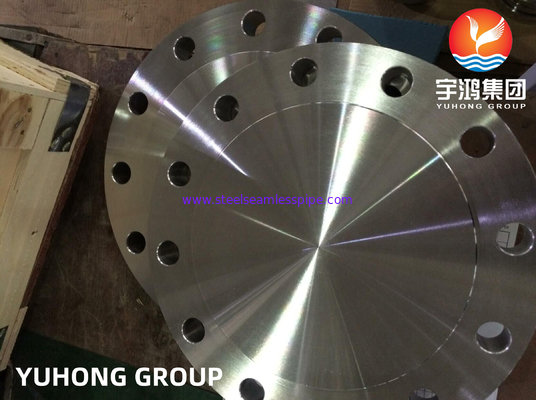

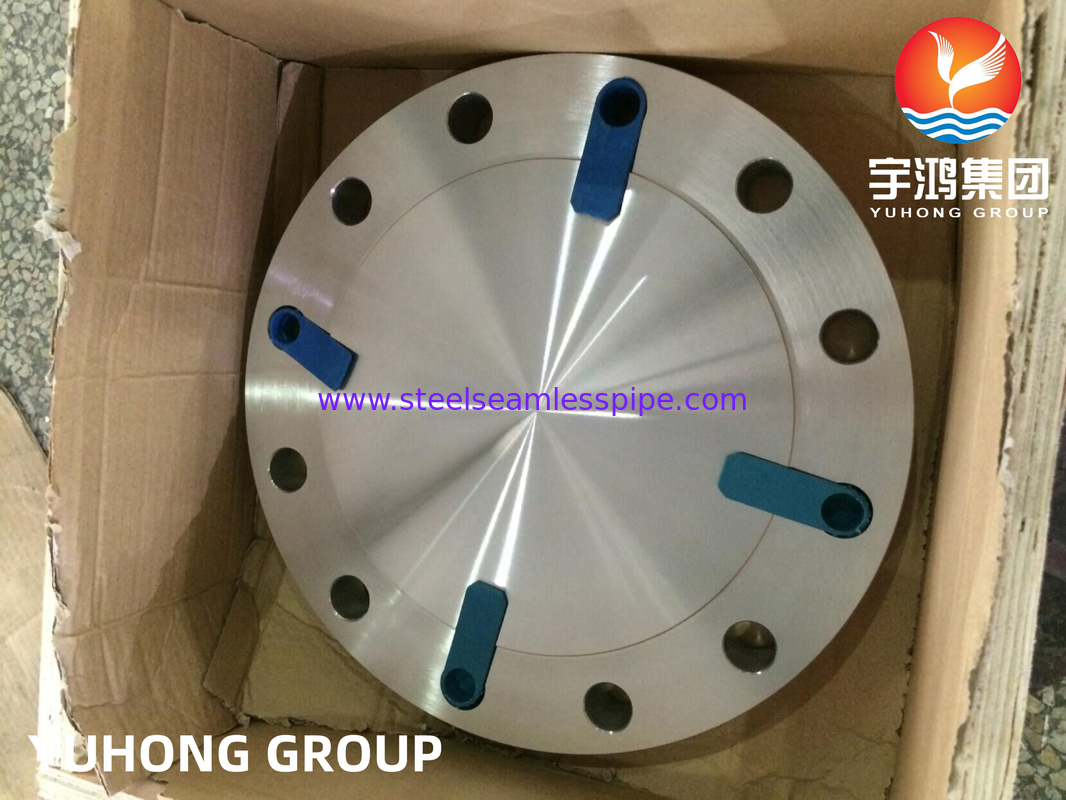

ASTM A182 F317/317L 1.4449/1.4438 स्टेनलेस स्टील ब्लाइंड फ्लैंज
अवलोकन:
F317/317L अंधा फ्लैंज मुख्य रूप से पाइप सिस्टम में पाइप के अंत को समाप्त करने के लिए उपयोग किया जाने वाला एक महत्वपूर्ण घटक है, जो दबाव-टाइट सील प्रदान करता है।ऑस्टेनिटिक स्टेनलेस स्टील मिश्र धातु 317 और इसके कम कार्बन संस्करण 317L से बना, यह अंधा फ्लैंज विशेष रूप से क्रोमियम, निकल और मोलिब्डेनम की उपस्थिति के कारण शत्रुतापूर्ण वातावरण में उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है।यह बढ़ी हुई संक्षारण प्रतिरोध यह रासायनिक प्रसंस्करण के लिए आदर्श बनाता है, पेट्रोकेमिकल अनुप्रयोगों और आक्रामक मीडिया से जुड़े अन्य उद्योगों।
अंधा फ्लैंज की डिजाइन विशेषताएं इसे उच्च दबाव और तापमान का सामना करने की अनुमति देती हैं, जो कठिन परिस्थितियों में संरचनात्मक अखंडता सुनिश्चित करती है।ये फ्लैंग्स उद्योग के मानकों जैसे ASME/ANSI के अनुरूप हैं, जो विभिन्न अनुप्रयोगों के लिए संगतता और सुरक्षा सुनिश्चित करते हुए आयाम, दबाव रैंकिंग और सामग्री विनिर्देशों को निर्धारित करते हैं।
एक अंधा फ्लैंज की स्थापना सरल है, जिसमें एक लीक-प्रूफ सील सुनिश्चित करने के लिए बोल्ट और गास्केट का उपयोग करना आवश्यक है।इसकी अनुपस्थिति एक केंद्रीय उद्घाटन बंद अंत पर दबाव रिलीज के जोखिम को समाप्त करता है, यह रखरखाव के लिए या सिस्टम संशोधन के दौरान पाइपिंग के अनुभागों को अलग करने के लिए एक उपयुक्त विकल्प बनाता है।
इसके अतिरिक्त, F317/317L अंधे फ्लैंग्स उनके दबाव रेटिंग (जैसे 150, 300, 600, और 1500 पाउंड) के आधार पर विभिन्न वर्गीकरणों में उपलब्ध हैं,इंजीनियरों और डिजाइनरों को अपनी प्रणालियों के लिए घटकों के चयन में लचीलापन की अनुमति देनाफ्लैंग्स को विभिन्न आकारों और चेहरे के विन्यास में निर्मित किया जा सकता है, जिसमें विभिन्न स्थापना आवश्यकताओं को समायोजित करने के लिए उठाया हुआ चेहरा, सपाट चेहरा और अंगूठी प्रकार का जोड़ शामिल है।
विनिर्देशः
| मानक |
ASTM A182/ASME SA182 |
| सामग्री |
F317/317L; 1.4449/1.4438 |
| प्रकार |
अंधा फ्लैंज |
| फ्लैंज फेस |
ऊंचा चेहरा/फ्लैट चेहरा/रिंग जोड़ |
| आकार |
1/2"-48" ((DN15-DN1200) या कस्टम आकार |
| मोटाई |
SCH10S-XXS |
| पैकिंग |
प्लाईवुड केस/पैलेट |
| मिल परीक्षण प्रमाणपत्र |
EN10204 3.1/EN10204 3.2 |
रासायनिक संरचनाः
|
ग्रेड
|
सी
|
एमएन
|
पी
|
एस
|
हाँ
|
नि
|
सीआर
|
मो
|
|
F317
|
0.08 अधिकतम
|
2.00 अधिकतम
|
0.045 अधिकतम
|
0.03 अधिकतम
|
1.00 अधिकतम
|
11.0-15.0
|
18.0-20.0
|
3.0-4.0
|
|
F317L
|
0.03 अधिकतम
|
2.00 अधिकतम
|
0.045 अधिकतम
|
0.03 अधिकतम
|
1.00 अधिकतम
|
11.0-15.0
|
18.0-20.0
|
3.0-4.0
|
यांत्रिक गुण:
|
ग्रेड
|
तन्य शक्ति
मिन, क्सी [एमपीए]
|
उपज शक्ति
मिन, क्सी [एमपीए]
|
2 इंच में विस्तार।
[50 मिमी] या 4D,
मिन, %
|
घटाना
क्षेत्रफल, मिनट, %
|
|
F317
|
75 [515]
|
30 [205]
|
30
|
50
|
|
F317L
|
70 [485]
|
25 [170]
|
30
|
50
|
आवेदनः
1रासायनिक प्रसंस्करणः 317/317L अंधा निकला हुआ किनारा संक्षारक पदार्थों, एसिड और सॉल्वैंट्स को संभालने के लिए रासायनिक संयंत्रों में व्यापक रूप से उपयोग किया जाता है।यह विभिन्न प्रकार के संक्षारक रसायनों के प्रति उत्कृष्ट प्रतिरोध प्रदान करता है, इसे रासायनिक रिएक्टर, भंडारण टैंक और पाइपलाइन जैसे अनुप्रयोगों के लिए उपयुक्त बनाता है।
2पेट्रोकेमिकल उद्योगः पेट्रोकेमिकल उद्योग में, 317/317L ब्लाइंड फ्लैंज रिफाइनरियों, अपतटीय प्लेटफार्मों और तेल और गैस प्रसंस्करण सुविधाओं में आवेदन पाता है।इसका उपयोग पाइपलाइनों में किया जाता है, हीट एक्सचेंजर और संक्षारक वातावरण और उच्च तापमान के संपर्क में आने वाले उपकरण।
3फार्मास्युटिकल और जैव प्रौद्योगिकीः 317/317L अंधे फ्लैंज का उपयोग फार्मास्युटिकल और जैव प्रौद्योगिकी उद्योगों में किया जाता है जिन्हें बाँझ और संक्षारण प्रतिरोधी उपकरण की आवश्यकता होती है।इसका उपयोग दवाओं के निर्माण जैसे प्रक्रियाओं में किया जाता है।, बायोरिएक्टर और बाँझ प्रसंस्करण प्रणाली।
4खाद्य एवं पेय पदार्थः खाद्य एवं पेय उद्योग अपने संक्षारण प्रतिरोध और स्वच्छता गुणों के लिए 317/317L अंधा फ्लैंज पर निर्भर करता है। इसका उपयोग प्रसंस्करण उपकरण, भंडारण टैंक,और खाद्य उत्पादन के लिए पाइप प्रणाली, पेय और डेयरी उत्पाद।
5विद्युत उत्पादन: विद्युत संयंत्रों में विशेष रूप से जीवाश्म ईंधन का उपयोग करने वाले संयंत्रों में, 317/317L अंधा फ्लैंज का उपयोग उच्च तापमान वातावरण और संक्षारक धुआं गैसों के प्रतिरोध के लिए किया जाता है।यह बॉयलर प्रणालियों में पाया जा सकता है, गैस टरबाइन और हीट एक्सचेंजर।
6. निर्जलीकरण संयंत्र: 317/317L ब्लाइंड फ्लैंज निर्जलीकरण संयंत्रों के लिए उपयुक्त है जहां यह खारे पानी के वातावरण और उच्च क्लोराइड स्तर की कठोर परिस्थितियों का सामना करता है।इसका प्रयोग पाइपलाइन प्रणालियों में किया जाता है, पंप, और निरालीकरण प्रक्रिया में शामिल उपकरण।
