ASME A182 F304/f304L/F316 / F316L Brida de Acero Inoxidable Slip On Flange वेल्डिंग नेक फ्लैंज RF FF

स्टेनलेस स्टील का ग्रिड,नॉर्म ASME A182,सामग्री F316 /F316L,आकार 1/2'',1'',1 1/2'',2'',RF,FF,B16.5

फ्लैंग्स पाइप सिस्टम में आवश्यक घटक हैं जो पाइप, वाल्व, पंप और अन्य उपकरणों के बीच कनेक्शन को सक्षम करते हैं।विभिन्न प्रकार के फ्लैंज विभिन्न कार्यों को पूरा करते हैं और विशिष्ट अनुप्रयोगों के लिए डिज़ाइन किए गए हैं.सोकेट वेल्ड फ्लैंजएक सॉकेट है जिसमें पाइप डाला जाता है। संयुक्त आमतौर पर सॉकेट की परिधि के चारों ओर वेल्डेड है। यह एक मजबूत और लीक-प्रूफ कनेक्शन प्रदान करता है;उच्च दबाव और उच्च तापमान अनुप्रयोगों के लिए उपयुक्तबाहरी वेल्ड्स की अनुपस्थिति के कारण सौंदर्य के दृष्टि से सुखद। आम तौर पर छोटे व्यास के पाइपिंग और उच्च दबाव प्रणालियों के लिए उपयोग किया जाता है।

स्लिप-ऑन फ्लैंग्स स्लिप-ऑन फ्लैंग्स पाइप फ्लैंग्स का एक लोकप्रिय प्रकार है। ये ऐसे प्रकार के फ्लैंग्स हैं जो पाइपिंग के अंत पर स्लाइड करते हैं और फिर जगह में वेल्डेड होते हैं। ये फ्लैंग्स कम दबाव अनुप्रयोगों के लिए आदर्श हैं।ये आसानी से फिट और विभिन्न पाइप में वेल्डेड कर रहे हैंवेल्डिंग इन पाइपों के निर्माण लागत को कम करती है। ये विभिन्न आकारों और अनुप्रयोगों में उपलब्ध हैं। स्लिप फ्लेन्ज को वेल्डिंग गर्दन फ्लेन्ज से क्यों पसंद किया जाता है? कई उपयोगकर्ताओं के लिए, स्लिप ऑन फ्लेन्ज निम्नलिखित कारणों से वेल्डिंग गर्दन के फ्लेन्ज को पसंद करते हैंः इसकी शुरुआत कम लागत के कारण होती है। पाइप को लम्बाई तक काटने के लिए आवश्यक सटीकता को कम करना। असेंबली के संरेखण में अधिक आसानी। आंतरिक दबाव के तहत स्लिप-ऑन फ्लैन्ज की गणना की गई ताकत वेल्डिंग नेक फ्लैन्ज की लगभग दो-तिहाई है।

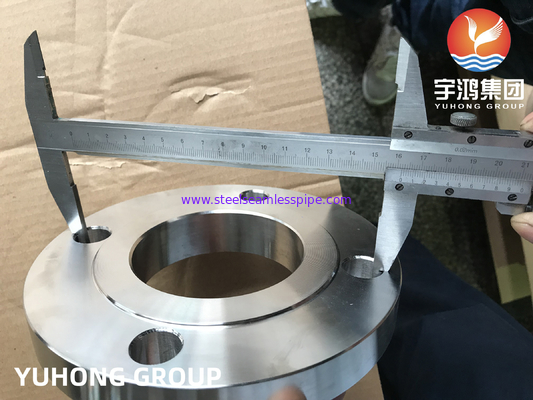

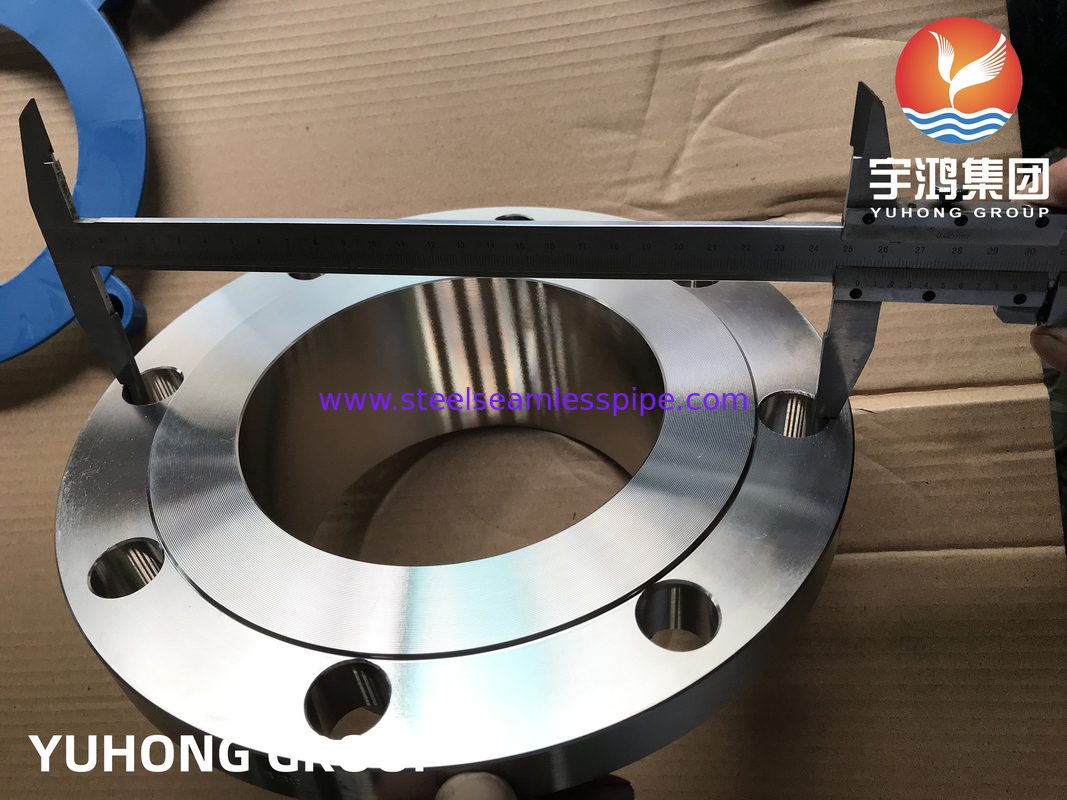

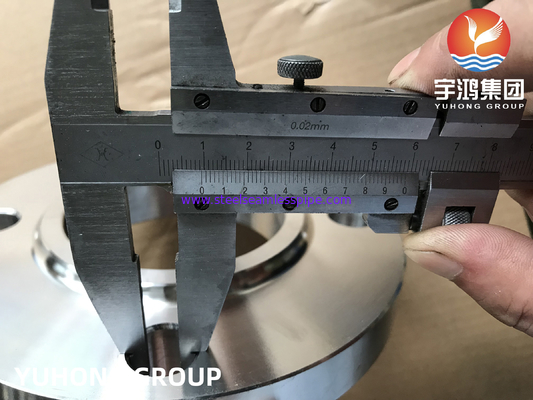

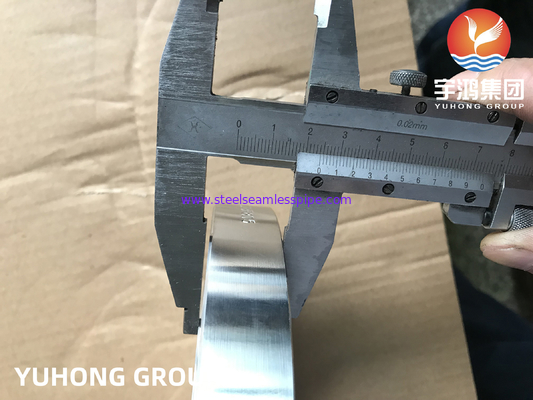

स्लिप-ऑन फ्लैंग्स को कैसे मापा जाता है?
निम्नलिखित के माप लेंः

• ओवरडोजःबाहरी व्यास
• आईडीःअंदर का व्यास
• बी.सी.:बोल्ट सर्कल
• एच.डी.:छेद का व्यास

स्लिप-ऑन फ्लैंग्स की मुख्य विशेषताएंः
कुछ महत्वपूर्ण विशेषताएं इस प्रकार हैंः
एक आकार सभी पाइप अनुसूचियों फिट बैठता है।
निर्माता स्लिप-ऑन फ्लैंग्स के लिए पाइप को आसानी से लंबाई पर काट सकते हैं।
इस फ्लैंज की छोटी मोटाई से बोल्टिंग छेद को आसानी से संरेखित किया जा सकता है।
उच्च दबाव तापमान वातावरण के लिए इन्हें आम तौर पर पसंद नहीं किया जाता है।

फ्लैंग्स पर फिसलने के फायदे:
कम लागत वाली स्थापना
कट पाइप की सटीकता सुनिश्चित करने के लिए खर्च करने के लिए कम समय की आवश्यकता है
वे कुछ हद तक संरेखित करने के लिए आसान हैं
स्लिप-ऑन flanges कम नाब है क्योंकि पाइप वेल्डिंग से पहले flange में फिसल जाता है
पर्याप्त ताकत प्रदान करने के लिए दोनों अंदर और बाहर flange वेल्डेड है
वे रिसाव को रोकते हैं

उत्पाद श्रेणी-
आकारः1/8" NB से 48" NB तक।
वर्गः150#, 300#, 400#, 600#, 900#, 1500# और 2500#.
स्टेनलेस स्टील फ्लैंग्स पर स्लिपःएएसटीएम ए 182, ए 240
ग्रेड:F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H,904L, डुप्लेक्स स्टेनलेस स्टील UNS S31803, 2205, सुपर डुप्लेक्स स्टेनलेस स्टील UNS S32750

कार्बन स्टील फ्लैंग्स पर स्लिपःएएसटीएम ए 105, एएसटीएम ए 181

फ्लैंग्स पर मिश्र धातु स्टील स्लिपःASTM A 182, GR F1, F11, F22, F5, F9, F91
