मिश्र धातु स्टील फ्लैंज WN RF ASME SA182 GR F11 CL2 B16.5

मिश्र धातु स्टील फ्लैंज WN RF ASME SA182 GR F11 CL2 B16.5

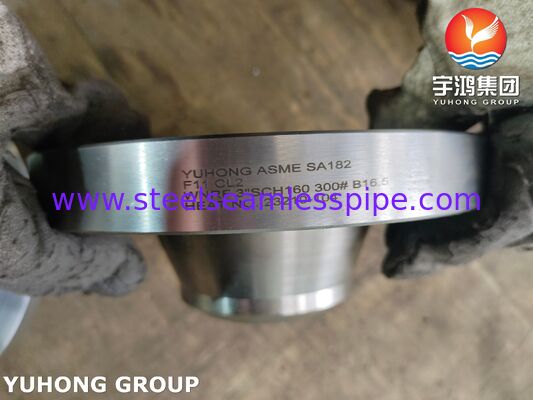

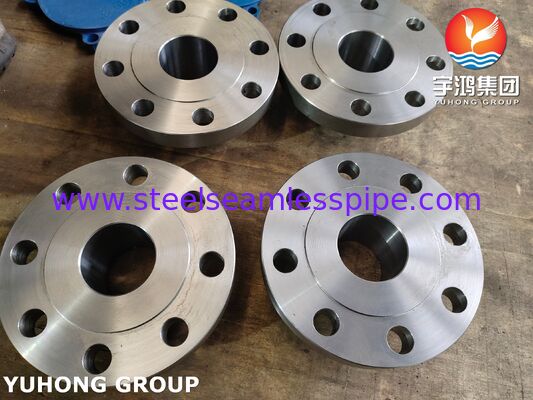

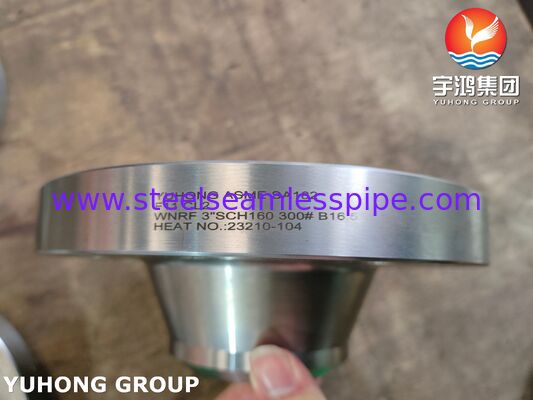

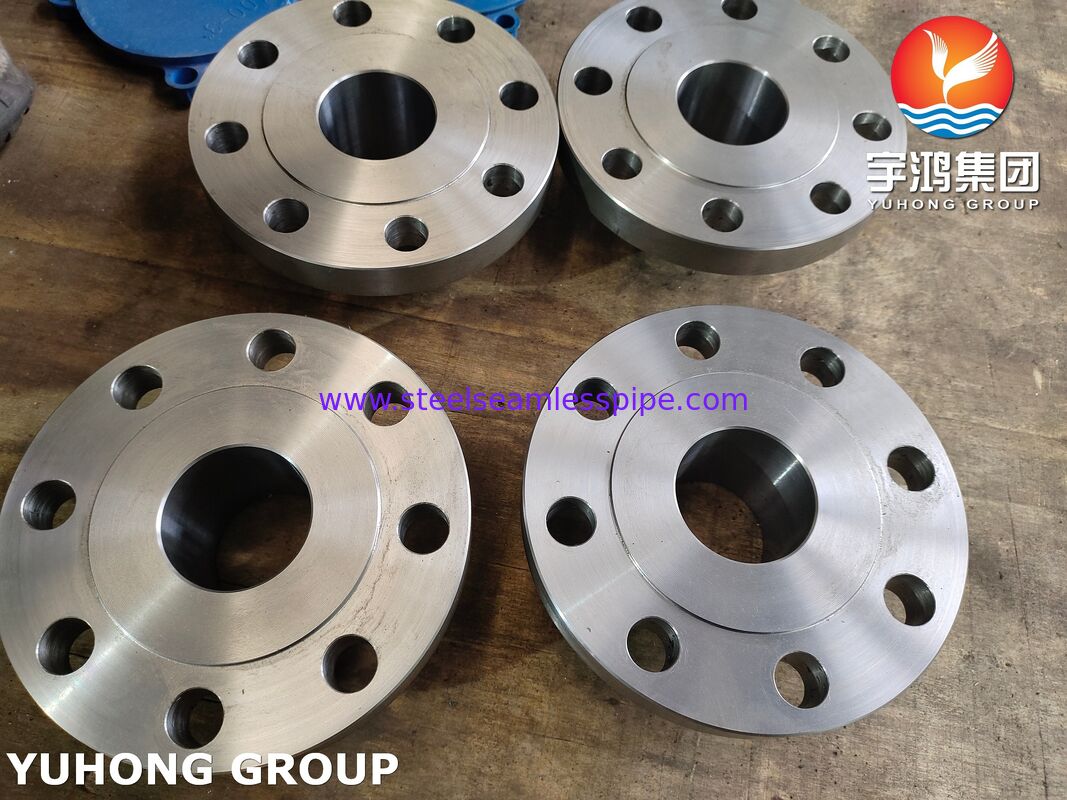

यह एक 1.25Cr-0.5Mo क्रोम-मोली मिश्र धातु स्टील वेल्ड गर्दन फ्लैंज है, उच्च तापमान और उच्च दबाव सेवा के लिए डिज़ाइन किया गया है।

एएसटीएम ए 18 2 एफ 11 क्लास 2 एक 1.25% क्रोमियम और 0.5% मोलिब्डेनम के साथ एक कुढ़ा क्रोमियम-मोलिब्डेनम मिश्र धातु स्टील है। कक्षा 2 पदनाम एक विशिष्ट यांत्रिक गुण स्तर को संदर्भित करता हैः275 एमपीए की न्यूनतम शक्ति और 485 एमपीए की तन्यता शक्ति, 197 HBW की कठोरता के साथ।

प्रयोग

यह फ्लैंज जहां कहीं भी कार्बन स्टील स्क्रैप के कारण 425°C से अधिक शक्ति खो देता है, वहां निर्दिष्ट किया जाता है। इसके प्राथमिक अनुप्रयोगों में शामिल हैंः

- रिफाइनरी पाइपिंगः कच्चे/वैक्यूम आसवन ओवरहेड, एफसीसी रिएक्टर अपशिष्ट, रिफॉर्मर चार्ज हीटर

- विद्युत उत्पादनः बॉयलर सुपरहीटर/रिहेटर हेडर, मुख्य स्टीम शाखा कनेक्शन

- पेट्रोकेमिकल: उच्च तापमान प्रक्रिया इकाइयां और ट्रांसफर लाइनें

यह आमतौर पर मिश्र धातु संगतता बनाए रखने के लिए A335 P11 पाइप और A234 WP11 फिटिंग के साथ जोड़ा जाता है।

लाभ

- तापमान पर रेंगने की ताकत: मोलिब्डेनम निरंतर तनाव के तहत धीमी विकृति के प्रतिरोध प्रदान करता है,निरंतर 565°C (1050°F) और ASME B16 के तहत 593°C (1100°F) तक विश्वसनीय सेवा का विस्तार करना.5 रेटिंग.

- ऑक्सीकरण और सल्फिडेशन प्रतिरोधः क्रोमियम की मात्रा उच्च तापमान पर ऑक्सीकरण और सल्फर के हमले से बचाता है।

- हाइड्रोजन हमले प्रतिरोधः एपीआई 941 नेल्सन वक्रों के अनुसार मध्यम हाइड्रोजन सेवा के लिए उपयुक्त।

- लागत प्रभावी क्रोम-मोलीः सामान्य क्रोम-मोली परिवार में सबसे कम क्रोम ग्रेड के रूप में, एफ 11 सबसे किफायती समाधान प्रदान करता है जब एफ 22 या एफ 5 जैसे उच्च मिश्र धातुओं की आवश्यकता नहीं होती है।

उत्पाद श्रेणीः

WNRF फ्लैंग्स का आकारः 1/8" NB से 48" NB तक।

WNRF फ्लैंग्स क्लासः 150#, 300#, 400#, 600#, 900#, 1500# और 2500#.

मिश्र धातु स्टीलडब्ल्यूएनआरएफ फ्लैंग्स: ASTM A 182, GR F1, F11, F22, F5, F9, F91

वेल्ड नेक फ्लैंग्स वेल्ड नेक फ्लेन्ज (डब्ल्यूएन फ्लेन्ज) एक प्रकार का पाइप फ्लेन्ज है जिसे उच्च दबाव और उच्च तापमान अनुप्रयोगों के लिए डिज़ाइन किया गया है। उनका व्यापक रूप से तेल और गैस, पेट्रोकेमिकल,विद्युत उत्पादन, और रासायनिक प्रसंस्करण उनकी ताकत, विश्वसनीयता और चरम परिस्थितियों को संभालने की क्षमता के कारण।
