एएसटीएम ए 182 एफ 22 मिश्र धातु इस्पात निकला हुआ किनारा
,
आरएफ फेस फोर्जिंग मिश्र धातु इस्पात निकला हुआ किनारा
,

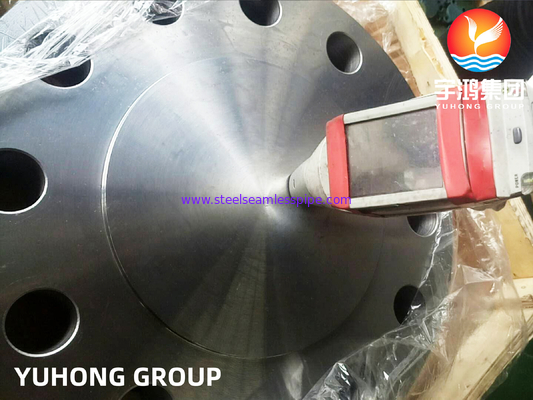

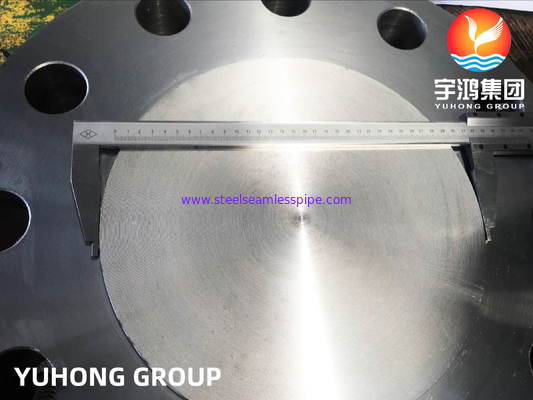

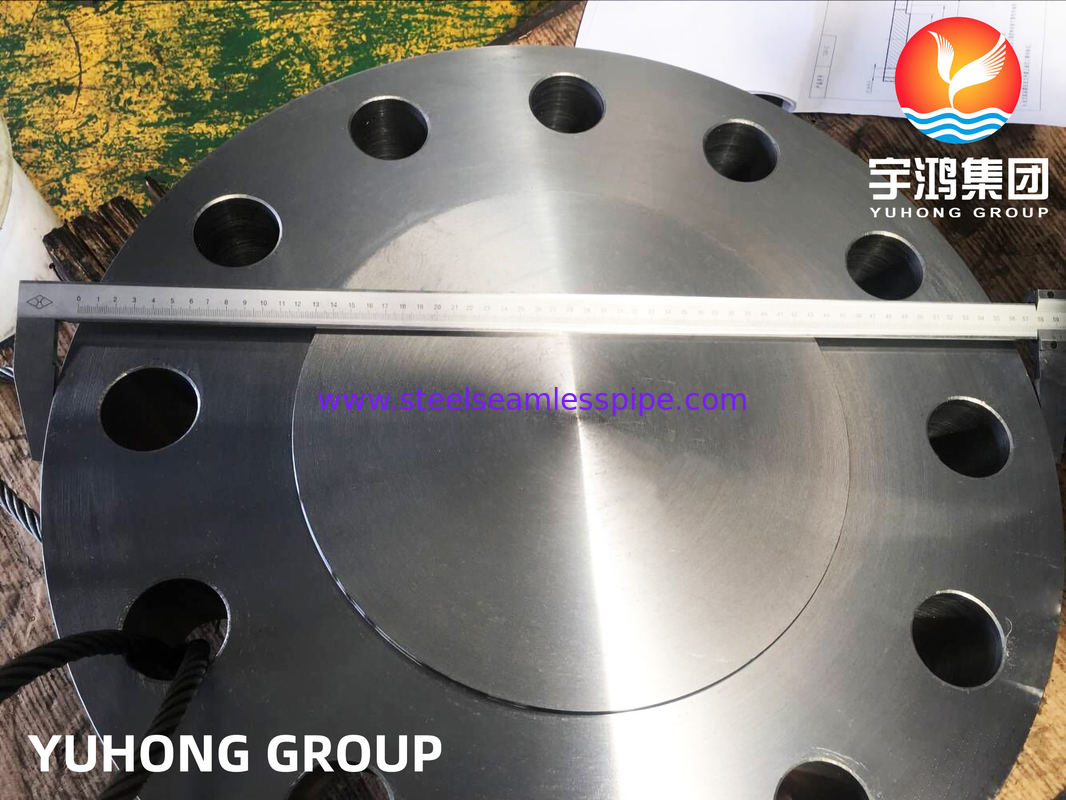

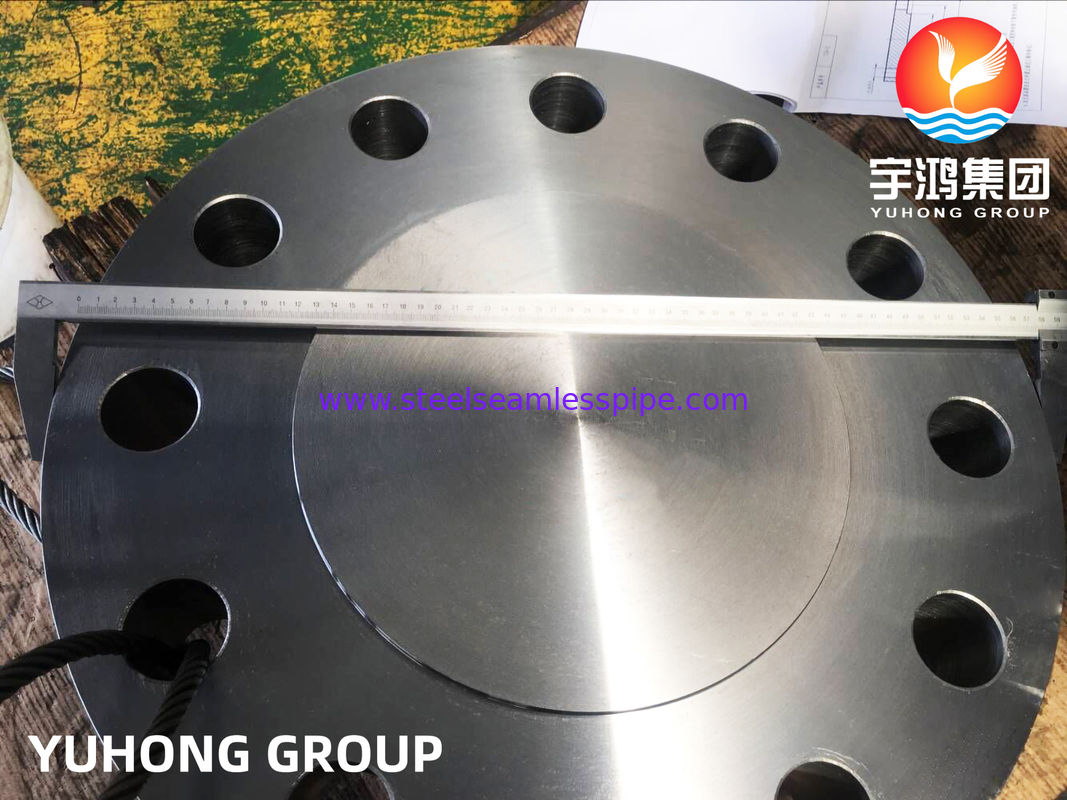

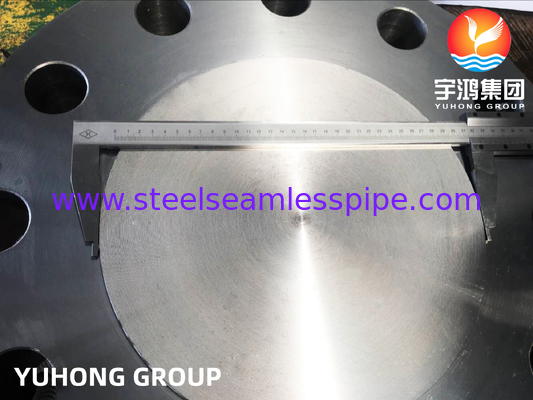

एएसटीएम ए 182 एफ 22 ब्लाइंड निकला हुआ किनारा
अवलोकन
ASTM A182 F22 मिश्र धातु इस्पात ब्लाइंड फ्लैंज फोर्ज्ड पाइपिंग घटक हैं जिनका उपयोग औद्योगिक प्रक्रिया प्रणालियों में पाइपलाइन, नोजल और फ्लैंज्ड उपकरण कनेक्शन के सिरों को बंद करने के लिए किया जाता है। क्रोमियम-मोलिब्डेनम मिश्र धातु इस्पात से निर्मित, F22 को आमतौर पर उन अनुप्रयोगों के लिए निर्दिष्ट किया जाता है जहां ऊंचे तापमान की ताकत और सेवा-संबंधित गिरावट के प्रतिरोध महत्वपूर्ण विचार हैं।
उठी हुई फेस (RF) डिज़ाइन बोल्टेड फ्लैंज कनेक्शन के लिए एक परिभाषित गैस्केट सीटिंग सतह प्रदान करता है। जब एक संगत मेटिंग फ्लैंज, गैस्केट और बोल्टिंग सिस्टम के साथ स्थापित किया जाता है, तो ब्लाइंड फ्लैंज इच्छित ऑपरेटिंग स्थितियों के लिए एक पाइपलाइन अनुभाग या उपकरण उद्घाटन को अलग कर सकता है। विशिष्ट अनुप्रयोगों में रिफाइनरी प्रक्रिया इकाइयां, पेट्रोकेमिकल सुविधाएं, भाप प्रणालियां और अन्य उच्च-तापमान पाइपिंग इंस्टॉलेशन शामिल हैं जहां सामग्री ग्रेड और दबाव वर्ग परियोजना द्वारा निर्दिष्ट किए जाते हैं।
खरीद के लिए, फ्लैंज को ASTM A182 F22 सामग्री ग्रेड, ASME B16.5 आयामी आवश्यकताओं (जहां लागू हो), नाममात्र पाइप आकार, दबाव वर्ग, फेसिंग प्रकार, गर्मी उपचार की स्थिति और निरीक्षण दस्तावेज द्वारा निर्दिष्ट किया जाना चाहिए। वास्तविक दबाव-तापमान उपयुक्तता लागू मानक, सामग्री की स्थिति, फ्लैंज वर्ग और सिस्टम डिजाइन आवश्यकताओं पर निर्भर करती है।
अनुप्रयोग और अनुपालन
उच्च-तापमान औद्योगिक पाइपिंग
ASTM A182 F22 ब्लाइंड फ्लैंज को इसके लिए निर्दिष्ट किया जा सकता है:
रिफाइनरी और पेट्रोकेमिकल प्रक्रिया पाइपिंग।
उच्च-तापमान भाप और उपयोगिता प्रणालियाँ।
दबाव उपकरण नोजल और फ्लैंज्ड कनेक्शन।
पाइपलाइन अलगाव बिंदु जिन्हें बोल्टेड ब्लाइंड क्लोजर की आवश्यकता होती है।
औद्योगिक प्रणालियाँ जो क्रोमियम-मोलिब्डेनम मिश्र धातु इस्पात घटकों के लिए डिज़ाइन की गई हैं।
प्रत्येक अनुप्रयोग के लिए F22 की उपयुक्तता का मूल्यांकन डिजाइन तापमान, दबाव, प्रक्रिया माध्यम, संक्षारण की स्थिति और लागू पाइपिंग या दबाव उपकरण कोड के मुकाबले किया जाना चाहिए।
सामग्री और आयामी मानक
सामग्री विनिर्देश: ASTM A182 / ASME SA-182 F22, जैसा कि खरीद आदेश द्वारा निर्दिष्ट है।
आयामी मानक: ASME B16.5, जहां आवश्यक आकार और दबाव वर्ग पर लागू हो।
फ्लैंज प्रकार: ब्लाइंड फ्लैंज।
फेसिंग: रेज्ड फेस (RF)।
दबाव वर्ग: खरीदार द्वारा निर्दिष्ट किया जाना है।
गर्मी उपचार: लागू सामग्री विनिर्देश और आदेशित ग्रेड आवश्यकताओं के अनुसार।
निरीक्षण दस्तावेज: तकनीकी विनिर्देश और खरीद आदेश में सहमत के अनुसार।
प्रत्येक मानक के लागू संस्करण की पुष्टि तकनीकी समीक्षा के दौरान की जानी चाहिए।
उत्पाद विनिर्देश
पैरामीटर
विनिर्देश
उत्पाद का नाम
F22 मिश्र धातु इस्पात ब्लाइंड फ्लैंज
सामग्री ग्रेड
ASTM A182 F22
सामग्री प्रकार
क्रोमियम-मोलिब्डेनम मिश्र धातु इस्पात
फ्लैंज प्रकार
ब्लाइंड फ्लैंज
फेसिंग प्रकार
रेज्ड फेस (RF)
आयामी मानक
ASME B16.5, जहां लागू हो
नाममात्र आकार
पुष्टि की जानी है
दबाव वर्ग
पुष्टि की जानी है
गर्मी उपचार
लागू सामग्री विनिर्देश द्वारा आवश्यक के रूप में
सामग्री प्रमाण पत्र
EN 10204 3.1, यदि सहमत और उपलब्ध हो
निरीक्षण आवश्यकताएँ
खरीद आदेश में निर्दिष्ट के रूप में
MOQ
कोटेशन के अधीन
लीड टाइम
ऑर्डर आवश्यकताओं के अनुसार पुष्टि की गई
शिपिंग शर्तें
FOB या अन्य सहमत इन्कोटर्म्स
ऊंचे तापमान सेवा के लिए सामग्री चयन
F22 क्रोमियम-मोलिब्डेनम मिश्र धातु इस्पात का उपयोग उन अनुप्रयोगों में किया जाता है जहां सामग्री विनिर्देश और डिजाइन की स्थिति इस मिश्र धातु परिवार की मांग करती है। ग्रेड को लागू डिजाइन कोड, तापमान-निर्भर स्वीकार्य तनाव, दबाव वर्ग और प्रक्रिया आवश्यकताओं के आधार पर चुना जाना चाहिए।
ऑर्डर करने से पहले, पुष्टि करें:
डिजाइन दबाव और ऑपरेटिंग तापमान।
नाममात्र आकार और आवश्यक दबाव वर्ग।
RF गैस्केट सीटिंग आयाम और मेटिंग फ्लैंज संगतता।
आवश्यक सामग्री की स्थिति और गर्मी उपचार।
लागू सामग्री परीक्षण और पता लगाने की क्षमता की आवश्यकताएं।
कोई भी परियोजना-विशिष्ट NDE या तीसरे पक्ष के निरीक्षण की आवश्यकताएं।
एक फ्लैंज का दबाव वर्ग अकेले हर तापमान पर इसके स्वीकार्य ऑपरेटिंग दबाव को स्थापित नहीं करता है। अंतिम उपयुक्तता की पुष्टि प्रासंगिक मानक और इंजीनियरिंग डिजाइन के मुकाबले की जानी चाहिए।
गुणवत्ता आश्वासन और निरीक्षण
गुणवत्ता दस्तावेज और निरीक्षण को परियोजना की आवश्यकताओं और पुष्टि की गई आपूर्ति क्षमता के अनुसार निर्दिष्ट किया जा सकता है। विशिष्ट आवश्यकताओं में शामिल हो सकते हैं:
सामग्री परीक्षण प्रमाण पत्र (MTC)।
रासायनिक संरचना और यांत्रिक संपत्ति रिकॉर्ड।
गर्मी संख्या पता लगाने की क्षमता और उत्पाद अंकन।

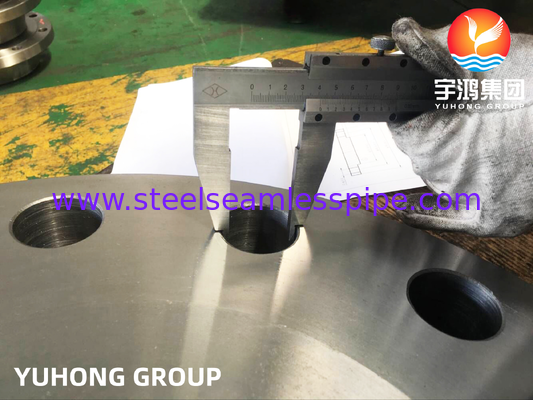

फ्लैंज की मोटाई, बाहरी व्यास, बोल्ट-होल लेआउट और RF फेसिंग का आयामी निरीक्षण।
जहां आवश्यक हो वहां गर्मी उपचार रिकॉर्ड।
अतिरिक्त NDE या तीसरे पक्ष का निरीक्षण जब निर्दिष्ट और सहमत हो।
EN 10204 3.1 दस्तावेज, PMI, UT, MT, PT, और तीसरे पक्ष के निरीक्षण को केवल तभी शामिल किया जाना चाहिए जब उत्पाद पर लागू हो, खरीद आदेश द्वारा आवश्यक हो, और वास्तविक आपूर्ति के लिए पुष्टि की गई हो।
पैकेजिंग और शिपिंग
F22 मिश्र धातु इस्पात ब्लाइंड फ्लैंज को आमतौर पर आकार और ऑर्डर मात्रा के अनुसार निर्यात लकड़ी के बक्से, प्लाईवुड बक्से, या पैलेट पर पैक किया जाता है। परिवहन के दौरान खरोंच, प्रभाव, नमी और हैंडलिंग क्षति से RF सीलिंग सतह को संरक्षित किया जाना चाहिए।
पैकेजिंग, अंकन, निर्यात दस्तावेज, FOB पोर्ट, और शिपमेंट शेड्यूल को ऑर्डर की पुष्टि से पहले सहमत किया जाना चाहिए।
MOQ, लीड टाइम और कोटेशन
MOQ और लीड टाइम फ्लैंज आकार, दबाव वर्ग, सामग्री उपलब्धता, गर्मी उपचार, निरीक्षण दायरे और ऑर्डर मात्रा पर निर्भर करते हैं।
सटीक कोटेशन के लिए, कृपया प्रदान करें:
ASTM A182 F22 सामग्री ग्रेड।
नाममात्र आकार और दबाव वर्ग।
RF फेसिंग आवश्यकताएं।
लागू मानक और संस्करण।
प्रति आकार मात्रा।
आवश्यक MTC और निरीक्षण दस्तावेज।
वितरण गंतव्य और पसंदीदा इन्कोटर्म्स।
अनुरोधित वितरण अनुसूची।
कोटेशन का अनुरोध करें: मूल्य, लीड टाइम, दस्तावेज, पैकेजिंग और शिपिंग शर्तों की पुष्टि के लिए अपना फ्लैंज शेड्यूल या तकनीकी विनिर्देश भेजें।
अक्सर पूछे जाने वाले प्रश्न
ASTM A182 F22 क्या है?
ASTM A182 F22 एक क्रोमियम-मोलिब्डेनम मिश्र धातु इस्पात ग्रेड है जो फोर्ज्ड या रोल्ड मिश्र धातु और स्टेनलेस स्टील पाइपिंग घटकों के लिए निर्दिष्ट है, जिसमें लागू फ्लैंज और फिटिंग शामिल हैं।
RF ब्लाइंड फ्लैंज क्या है?
एक RF ब्लाइंड फ्लैंज में एक उठी हुई गैस्केट सीटिंग फेस होती है और इसका उपयोग संगत गैस्केट और बोल्टिंग के साथ फ्लैंज्ड पाइप एंड या उपकरण कनेक्शन को बंद करने के लिए किया जाता है।
F22 ब्लाइंड फ्लैंज पर कौन सा आयामी मानक लागू होता है?
ASME B16.5 को आमतौर पर इसके कवर किए गए आकार और दबाव-वर्ग के दायरे में पाइप फ्लैंज के लिए निर्दिष्ट किया जाता है। ऑर्डर के लिए आवश्यक मानक और संस्करण की पुष्टि करें।
क्या F22 ब्लाइंड फ्लैंज का उपयोग उच्च-तापमान सेवा में किया जा सकता है?
वे उपयुक्त हो सकते हैं जहां F22 लागू डिजाइन कोड द्वारा अनुमत है और सामग्री, दबाव वर्ग, तापमान और सेवा की स्थिति परियोजना की आवश्यकताओं को पूरा करती है। इंजीनियरिंग सत्यापन आवश्यक है।
कौन से दस्तावेज का अनुरोध किया जा सकता है?
एक MTC, आयामी निरीक्षण रिकॉर्ड, गर्मी उपचार दस्तावेज, और सहमत अतिरिक्त निरीक्षण रिपोर्ट का अनुरोध किया जा सकता है, जो लागू विनिर्देश और पुष्टि की गई उपलब्धता के अधीन है।
