उत्पाद का अवलोकन

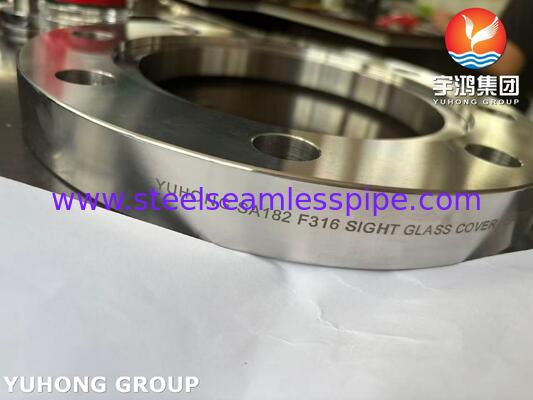

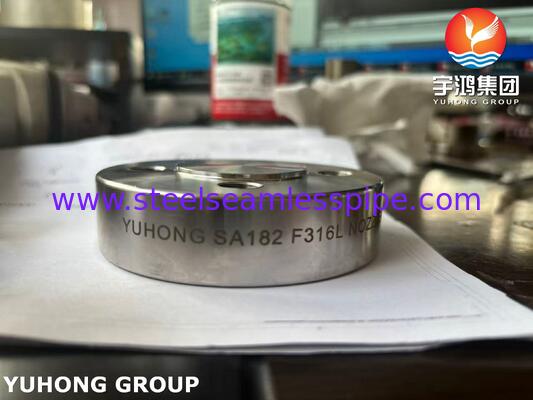

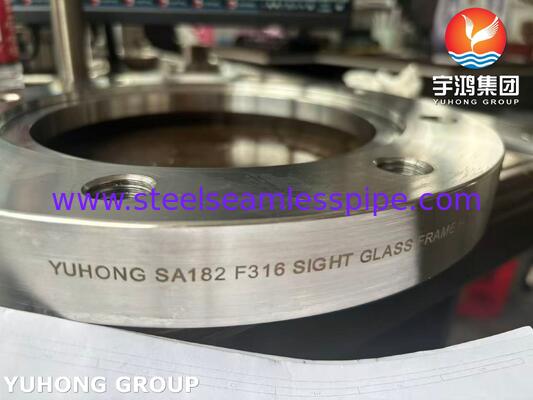

ASME SA182 F316 स्टेनलेस स्टील दृष्टि कांच फ्रेम फ्लैंज एक फोर्ज और मशीनीकृत स्टेनलेस स्टील घटक है जिसे दृष्टि कांच इकाइयों के लिए डिज़ाइन किया गया है,औद्योगिक प्रक्रिया प्रणालियों में उपयोग किए जाने वाले दृश्य बंदरगाह और दृश्य निरीक्षण उपकरण.

से निर्मितF316 ऑस्टेनिटिक स्टेनलेस स्टील, फ्रेम फ्लैंज को ग्राहक के ड्राइंग के अनुसार एक केंद्रीय देखने के उद्घाटन, बोल्ट छेद, घुमावदार छेद, सील सतहों और अन्य मशीनीकृत सुविधाओं के साथ आपूर्ति की जा सकती है।

यह घटक प्रक्रिया उपकरण, दबाव पात्र, पाइप प्रणाली, टैंक, हीट एक्सचेंजर और अन्य उपकरणों में एकीकरण के लिए उपयुक्त है जहां दृष्टि कांच या देखने की खिड़की की आवश्यकता होती है।

फ्लैंज कॉन्फ़िगरेशन, आयाम, दबाव रैंकिंग और कनेक्शन विवरण उपकरण डिजाइन, लागू फ्लैंज मानक और ग्राहक विनिर्देश के अनुसार निर्धारित किए जाते हैं।

उत्पाद विनिर्देश

F316 स्टेनलेस स्टील सामग्री

F316 क्रोमियम, निकेल और मोलिब्डेनम युक्त ऑस्टेनिटिक स्टेनलेस स्टील ग्रेड है।

नाममात्र मिश्र धातु संरचना औद्योगिक उपकरण अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए आवश्यक सामग्री विशेषताओं प्रदान करता है।,वाल्व, फ्लैंग्स और अन्य निर्मित या फोर्ब्ड भाग

उत्पादों के लिएASME SA182 F316, रासायनिक संरचना, यांत्रिक गुणों और गर्मी उपचार की आवश्यकताओं को ASME SA182 / ASTM A182 के लागू संस्करण और खरीद विनिर्देश के अनुरूप होना चाहिए।

रासायनिक संरचना

एएसटीएम ए182 के तहत विशिष्ट एफ 316 रासायनिक आवश्यकताएं नीचे दी गई हैं:

वास्तविक रासायनिक संरचना को लागू ASME SA182 संस्करण और आपूर्ति की गई गर्मी के लिए सामग्री प्रमाण पत्र के साथ सत्यापित किया जाना चाहिए।

यांत्रिक गुण

ASME SA182 F316 फोर्जिंग के यांत्रिक गुणों को लागू सामग्री विनिर्देश की आवश्यकताओं को पूरा करना चाहिए।

अंतिम प्रमाणित मूल्यों को वास्तविक गर्मी और उत्पाद की स्थिति के लिए एमटीसी से लिया जाना चाहिए।

दृष्टि ग्लास फ्रेम फ्लैंज डिजाइन

दृष्टि कांच के फ्रेम फ्लैंज को दृष्टि कांच के संयोजन के लिए एक यांत्रिक माउंटिंग और सीलिंग इंटरफ़ेस प्रदान करने के लिए डिज़ाइन किया गया है।

विशिष्ट संरचना में एक गोल फोर्ज्ड बॉडी होती है जिसमें एक केंद्रीय देखने का उद्घाटन और माउंटिंग छेद होते हैं।

केंद्रीय दृश्य खोलना

आन्तरिक उद्घाटन को आवश्यक दृष्टि कांच व्यास और देखने के क्षेत्र के अनुसार मशीनीकृत किया जाता है।

फ्लैंज फेस

फ्लैंज के चेहरे को निर्दिष्ट सीलिंग विन्यास के लिए मशीनीकृत किया जा सकता है।

बोल्ट छेद

बोल्ट छेद को ग्राहक के उपकरण चित्र या लागू फ्लैंज आयामों के अनुसार व्यवस्थित किया जा सकता है।

थ्रेडेड छेद

ग्रिड वाले छेद तब उपलब्ध कराए जा सकते हैं जब दृष्टि कांच के संयोजन में ग्रिड से बंधा हुआ या अनुकूलित माउंटिंग व्यवस्था का उपयोग किया जाता है।

सीलिंग सतह

सील सतह को आवश्यक गास्केट, ग्लास और असेंबली कॉन्फ़िगरेशन के अनुसार मशीनीकृत किया जा सकता है।

फ्लैंज आयाम

दृष्टि कांच फ्रेम फ्लैंज ग्राहक के चित्रों के अनुसार अनुकूलित किया जा सकता है।

विशिष्ट मापदंडों में शामिल हैंः

यदि घटक को एक विशिष्ट फ्लैंज आयामी मानक के अनुरूप होना आवश्यक है, तो लागू मानक को खरीद आदेश में अलग से निर्दिष्ट किया जाना चाहिए।

निर्माण प्रक्रिया

1कच्चा माल

प्रमाणित F316 स्टेनलेस स्टील फोर्जिंग स्टॉक का चयन आवश्यक ASME SA182 विनिर्देश के अनुसार किया जाता है।

2फोर्जिंग.

कच्चे माल को गर्म किया जाता है और आवश्यक प्रारंभिक अंगूठी या फ्लैंज के रूप में ढाला जाता है।

3. गर्मी उपचार

समाधान गर्मी उपचार लागू सामग्री विनिर्देश के अनुसार किया जाता है।

4. कच्चे मशीनिंग

मुख्य बाहरी और आंतरिक आयामों को स्थापित करने के लिए फोर्ज किए गए घटक को कच्चे रूप से मशीनीकृत किया जाता है।

5सीएनसी मशीनिंग

परिशुद्धता मशीनिंग निम्नलिखित के लिए की जाती हैः

• बाहरी व्यास
• आंतरिक व्यास
• दृष्टि कांच खोलना
• फ्लैंज का मुख
• बोल्ट छेद
• ग्रिड वाले छेद
• सील करने के लिए खांचे
• काउंटरबोर्स

6सतह परिष्करण

मशीनीकृत घटक को निर्दिष्ट सतह की स्थिति के साथ आपूर्ति की जा सकती है।

7अंतिम निरीक्षण

अंतिम आयाम, छेद की स्थिति, सामग्री की पहचान और सतह की स्थिति का निरीक्षण शिपमेंट से पहले किया जाता है।

मशीनिंग क्षमता

F316 दृष्टि कांच फ्रेम फ्लैंज ग्राहक के चित्रों के अनुसार सीएनसी मशीनिंग किया जा सकता है।

मशीनिंग में निम्नलिखित शामिल हो सकते हैंः

• मोड़ना
• चेहरे का मशीनिंग
• उबाऊ
• ड्रिलिंग
• टैपिंग
• ग्रिव मशीनिंग
• विरोधी उबाऊ
• चम्फेरिंग
• परिशुद्धता परिष्करण

मशीनिंग सहिष्णुता को ग्राहक के चित्र और लागू आयामी आवश्यकताओं के अनुसार नियंत्रित किया जाता है।

गुणवत्ता नियंत्रण

सामग्री निरीक्षण

• ताप संख्या सत्यापन
• रासायनिक संरचना
• एमपीआई
• सामग्री की पहचान
• सामग्री प्रमाणपत्र की समीक्षा

यांत्रिक निरीक्षण

जहां आवश्यक हो:

• तन्यता परीक्षण
• उपज शक्ति
• लम्बाई
• कठोरता

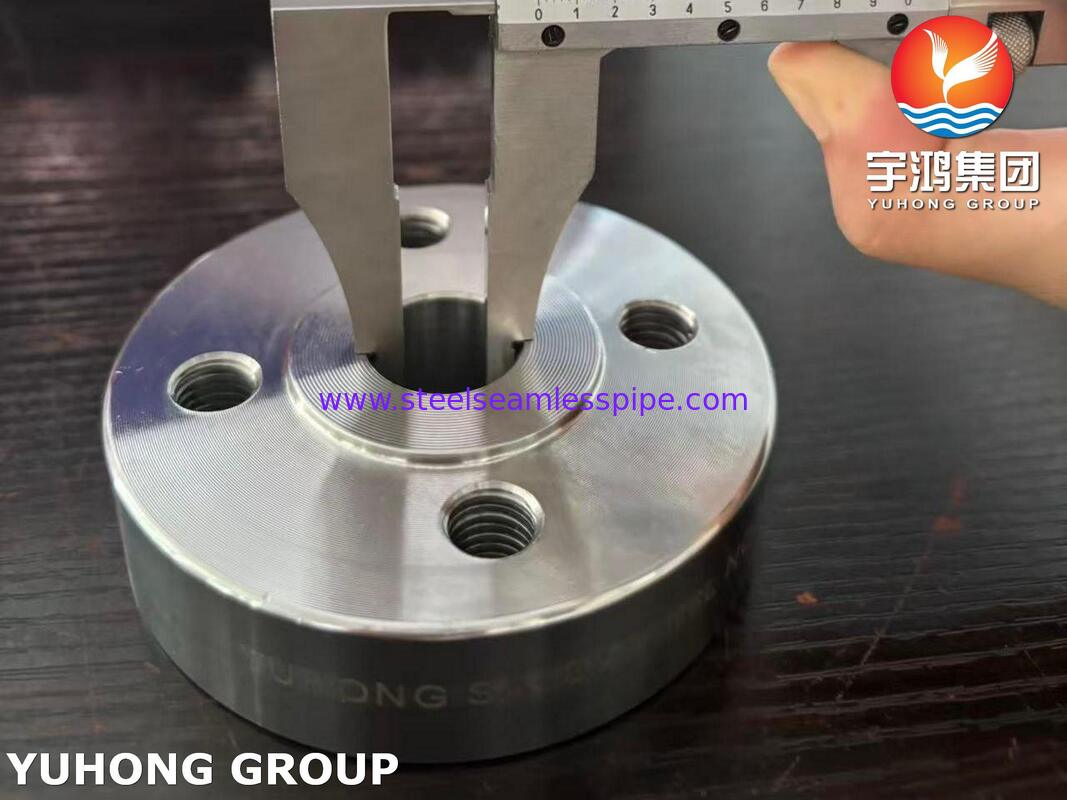

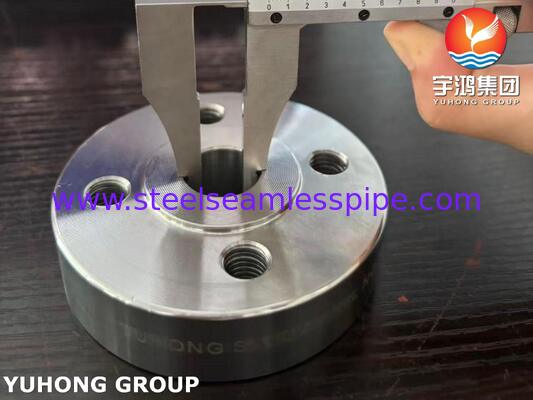

आयामी निरीक्षण

निरीक्षण में निम्नलिखित शामिल हो सकते हैंः

• बाहरी व्यास
• आंतरिक व्यास
• मोटाई
• बोल्ट-होल का व्यास
• बोल्ट-होल की दूरी
• बोल्ट सर्कल का व्यास
• धागे के आयाम
• सीलिंग चेहरे के आयाम
• ग्रूव आयाम
• एकाग्रता
• समतलता

सतह निरीक्षण

तैयार फ्लैंज का विजुअल निरीक्षण किया जा सकता हैः

• दरारें
• सतह दोष
• मशीनिंग क्षति
• बार्स
• क्षरण
• अनुचित परिष्करण

परियोजना आवश्यकताओं के अनुसार अतिरिक्त एनडीटी किया जा सकता है।

निरीक्षण दस्तावेज

ग्राहक की आवश्यकताओं के अनुसार निम्नलिखित दस्तावेज उपलब्ध कराए जा सकते हैंः

• सामग्री परीक्षण प्रमाणपत्र
• EN 10204 3.1 प्रमाणपत्र
• EN 10204 3.2 प्रमाणपत्र
• रासायनिक विश्लेषण रिपोर्ट
• मैकेनिकल परीक्षण रिपोर्ट
• एमपीआई रिपोर्ट
• आयामी निरीक्षण रिपोर्ट
• गर्मी उपचार रिकॉर्ड
• एनडीटी रिपोर्ट
• अनुपालन प्रमाणपत्र
• तीसरे पक्ष की निरीक्षण रिपोर्ट

आवेदन

औद्योगिक प्रक्रिया उपकरण

F316 दृष्टि कांच फ्रेम फ्लैंज प्रक्रिया उपकरण पर स्थापित किया जा सकता है जहां आंतरिक प्रक्रिया की दृश्य निगरानी की आवश्यकता है।

दबाव वाले पात्र

घटक को दबाव उपकरण के लिए एक अनुकूलित देखने के बंदरगाह या देखने के ग्लास असेंबली के हिस्से के रूप में निर्मित किया जा सकता है।

प्रक्रिया पाइपिंग

प्रक्रिया प्रवाह का दृश्य अवलोकन प्रदान करने के लिए चुनिंदा पाइपिंग प्रणालियों में दृश्य ग्लास फ्लैंज असेंबली का उपयोग किया जा सकता है।

रासायनिक प्रसंस्करण उपकरण

F316 स्टेनलेस स्टील को आमतौर पर प्रक्रिया उपकरण के लिए निर्दिष्ट किया जाता है जहां मोलिब्डेनम युक्त ऑस्टेनिटिक स्टेनलेस स्टील की आवश्यकता होती है।

हीट एक्सचेंजर और कंडेनसर

घटक को अनुकूलित हीट एक्सचेंजर या कंडेनसर असेंबली में शामिल किया जा सकता है जिसके लिए दृश्य निरीक्षण पोर्ट की आवश्यकता होती है।

टैंक और पोत

अनुप्रयोगों में भंडारण टैंक, प्रक्रिया टैंक और विज़ुअलाइज़िंग विंडो से लैस कंटेनर शामिल हो सकते हैं।

समुद्री और औद्योगिक उपकरण

F316 दृष्टि कांच फ्रेम फ्लैंज लागू सेवा स्थितियों और डिजाइन आवश्यकताओं के अनुसार समुद्री और औद्योगिक उपकरणों के लिए निर्मित किया जा सकता है।
