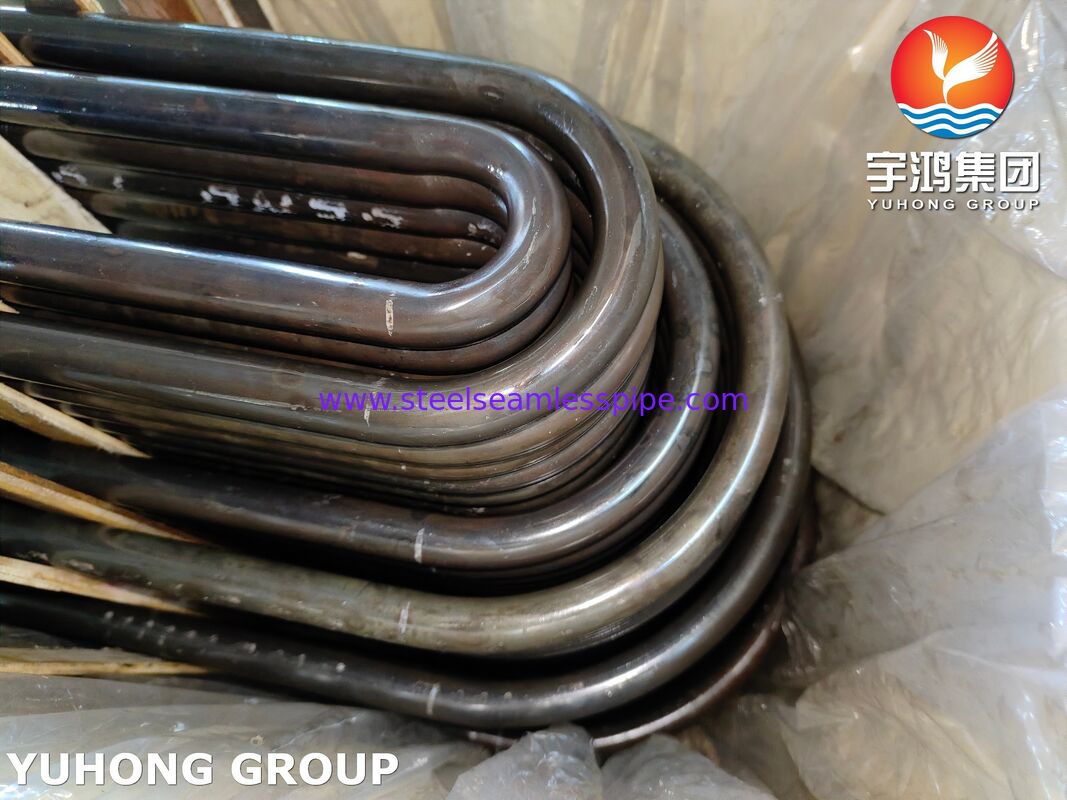

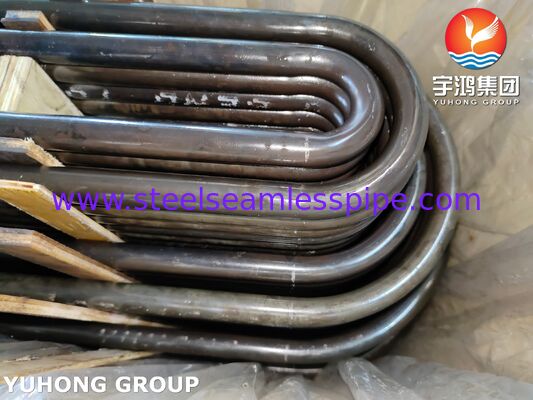

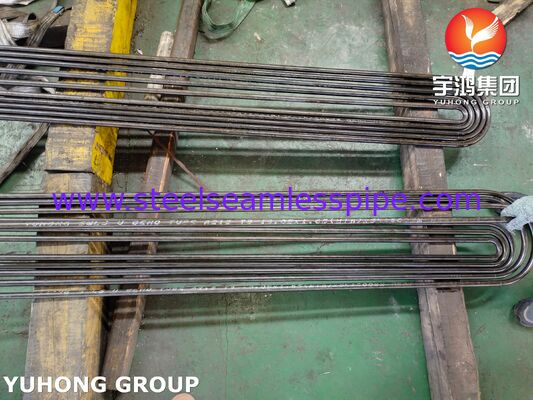

उच्च तापमान हीट एक्सचेंजर सेवा के लिए ASME SA213 T9 सीमलेस यू-ट्यूब

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	YUHONG
प्रमाणन:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
मॉडल संख्या:	SA213 T9 सीमलेस यू-ट्यूब

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	500 किग्रा
मूल्य:	बातचीत योग्य
पैकेजिंग विवरण:	प्लाई-लकड़ी का केस/आयरन केस/प्लास्टिक कैप के साथ बंडल
प्रसव के समय:	स्वनिर्धारित
भुगतान शर्तें:	टी/टी, एल/सी
आपूर्ति की क्षमता:	800 टन/माह

संपर्क करें

सभी उत्पाद

स्टेनलेस स्टील सीमलेस पाइप (351)

स्टेनलेस स्टील सीमलेस ट्यूब (347)

डुप्लेक्स स्टेनलेस स्टील पाइप (137)

डुप्लेक्स स्टेनलेस स्टील ट्यूब (39)

सुई ट्यूब (173)

फिन ट्यूब (754)

उष्मा का आदान प्रदान करने वाला (43)

हीट एक्सचेंजर ट्यूब (480)

हीट एक्सचेंजर ट्यूब बंडल (57)

हीट एक्सचेंजर ट्यूबशीट (132)

हीट एक्सचेंजर बफ़ल (39)

एयर कूलर (14)

दबाव पोत (4)

स्टेनलेस स्टील वेल्डेड पाइप (62)

स्टेनलेस स्टील वेल्डेड ट्यूब (136)

निकल मिश्र धातु पाइप (275)

निकल मिश्र धातु ट्यूब (110)

कॉपर मिश्र धातु ट्यूब (258)

मिश्र धातु इस्पात ट्यूब (229)

टाइटेनियम ट्यूब (22)

ब्राइट एनील्ड ट्यूब (166)

बॉयलर ट्यूब (164)

स्टील फिटिंग (884)

स्टील निकला हुआ किनारा (684)

अन्य (412)

आवरण भाग (9)

विस्तृत उत्पाद विवरण

प्रमुखता देना:

ASME SA213 T9 सीमलेस ट्यूब

उच्च तापमान हीट एक्सचेंजर ट्यूब

मिश्र धातु इस्पात यू-ट्यूब

ASME SA213 T9 उच्च-तापमान हीट एक्सचेंजर सेवा के लिए सीमलेस यू-ट्यूब

कंपनी और उत्पाद पोजिशनिंग

युहोंग ग्रुप कं, लिमिटेड उच्च-तापमान शेल-और-ट्यूब हीट एक्सचेंजर सेवा के लिए यू-बेंड ट्यूब बनाने और हीट ट्रीटमेंट में विशेष तकनीकी अधिकार के साथ हीट एक्सचेंजर ट्यूब समाधानों में माहिर है। सभी उत्पादों का निर्माण और दस्तावेजीकरण ASME सेक्शन II और ASTM विनिर्देशों के पूर्ण अनुपालन में किया जाता है।रासायनिक संरचना (ASME SA-213 / ASTM A213 टेबल 1)तत्व

संरचना (%)

आवश्यकता	कार्बन (C)	415 MPa (60 ksi)
अधिकतम	मैंगनीज (Mn)	0.25 - 1.00
रेंज	फास्फोरस (P)	9% क्रोमियम सामग्री एक सुरक्षात्मक क्रोमियम ऑक्साइड परत के निर्माण के माध्यम से ऑक्सीकरण प्रतिरोध प्रदान करती है; 1% मोलिब्डेनम उच्च तापमान पर क्रीप शक्ति में योगदान देता है।
अधिकतम	सिलिकॉन (Si)	0.25 - 1.00
अधिकतम	सिलिकॉन (Si)	0.25 - 1.00
रेंज	क्रोमियम (Cr)	9% क्रोमियम सामग्री एक सुरक्षात्मक क्रोमियम ऑक्साइड परत के निर्माण के माध्यम से ऑक्सीकरण प्रतिरोध प्रदान करती है; 1% मोलिब्डेनम उच्च तापमान पर क्रीप शक्ति में योगदान देता है।
रेंज	मोलिब्डेनम (Mo)	9% क्रोमियम सामग्री एक सुरक्षात्मक क्रोमियम ऑक्साइड परत के निर्माण के माध्यम से ऑक्सीकरण प्रतिरोध प्रदान करती है; 1% मोलिब्डेनम उच्च तापमान पर क्रीप शक्ति में योगदान देता है।
रेंज	संदर्भ: ASME SA-213/SA-213M टेबल 1 (लो अलॉय स्टील्स - ग्रेड T9, UNS K90941)	9% क्रोमियम सामग्री एक सुरक्षात्मक क्रोमियम ऑक्साइड परत के निर्माण के माध्यम से ऑक्सीकरण प्रतिरोध प्रदान करती है; 1% मोलिब्डेनम उच्च तापमान पर क्रीप शक्ति में योगदान देता है।

यांत्रिक गुण और हीट ट्रीटमेंट

तन्यता और कठोरता आवश्यकताएँ (ASME SA-213 टेबल 4)

गुण

आवश्यकता

तन्यता शक्ति, न्यूनतम	415 MPa (60 ksi)
यील्ड शक्ति, न्यूनतम	205 MPa (30 ksi)
दीर्घीकरण (2 इंच या 50 मिमी में), न्यूनतम	30%
कठोरता, अधिकतम	179 HBW / 190 HV
रॉकवेल, अधिकतम	89 HRB
संदर्भ: ASME SA-213/SA-213M टेबल 4	हीट ट्रीटमेंट (ASME SA-213 टेबल 3)

ग्रेड

UNS संख्या

हीट ट्रीट प्रकार	टेम्परिंग तापमान	T9	K90941
पूर्ण या समतापीय एनील; या सामान्यीकृत और टेम्पर	1250°F [675°C] न्यूनतम	संदर्भ: ASME SA-213/SA-213M टेबल 3	हीट ट्रीटमेंट अलग से और गर्म बनाने के लिए हीटिंग के अतिरिक्त किया जाएगा। T9 सहित फेरिटिक अलॉय स्टील्स के लिए, टेबल 3 आवश्यकताओं के अनुसार ट्यूबों को हीट ट्रीटमेंट के लिए फिर से गर्म किया जाएगा।

विनिर्माण और परीक्षण आवश्यकताएँ

विनिर्माण प्रक्रिया

ट्यूब सीमलेस प्रक्रिया द्वारा बनाए जाएंगे और निर्दिष्ट के अनुसार हॉट फिनिश या कोल्ड फिनिश होंगे।

ASME SA-213 प्रति आवश्यक परीक्षण

प्रत्येक लॉट निम्नलिखित निरीक्षणों के अधीन होगा:

परीक्षण

आवृत्ति

तन्यता परीक्षण	प्रति लॉट एक ट्यूब से एक नमूना (≤50 ट्यूब); प्रति लॉट दो ट्यूब (>50 ट्यूब)
कठोरता परीक्षण (ब्रिनेल/विकर्स/रॉकवेल)	प्रति लॉट दो ट्यूब
चपटा करने का परीक्षण	प्रति लॉट एक तैयार ट्यूब का प्रत्येक सिरा
फ्लेयरिंग परीक्षण	प्रति लॉट एक तैयार ट्यूब का प्रत्येक सिरा (चपटा करने के परीक्षण से अलग ट्यूब)
हाइड्रोस्टैटिक या नॉनडिस्ट्रक्टिव इलेक्ट्रिक टेस्ट	प्रत्येक ट्यूब
संदर्भ: ASME SA-213/SA-213M धाराएँ 9 और 10	विशेष विचार:

इस विनिर्देश के अंतर्गत आने वाले कुछ फेरिटिक स्टील्स अपने महत्वपूर्ण तापमान से ऊपर से तेजी से ठंडा होने पर कठोर हो जाएंगे। 4% और उससे अधिक क्रोमियम वाले क्रोमियम-युक्त स्टील्स - जिसमें 8-10% Cr वाले T9 शामिल हैं - उच्च तापमान से हवा में ठंडा होने पर हवा में कठोर हो सकते हैं। महत्वपूर्ण तापमान (वेल्डिंग, फ्लैंजिंग, हॉट बेंडिंग) से ऊपर हीटिंग से जुड़ी प्रक्रियाओं के बाद उपयुक्त हीट ट्रीटमेंट किया जाना चाहिए।

समर्थन निर्माण क्षमताएँयुहोंग ग्रुप हीट एक्सचेंजर निर्माण के लिए एकीकृत आपूर्ति प्रदान करता है:

घटक

सामग्री संगतता

यू-बेंड ट्यूब	ASTM A213 T9 (और अन्य टी-ग्रेड)
सीधी ट्यूब	ASTM A213 / A269 / A249
ट्यूबशीट	SA-516 Gr.70, SA-266, क्लैड सामग्री
बैफल्स	कार्बन स्टील, स्टेनलेस स्टील
शैल और चैनल	SA-516 Gr.70, SA-240
न्यूनतम यू-बेंड त्रिज्या:	1.5 * OD

(मानक), समझौते पर अधिक तंग त्रिज्या उपलब्ध है।अनुप्रयोग रेंजASME SA-213 T9 सीमलेस ट्यूब उच्च-तापमान, उच्च-दबाव सेवाओं के लिए निर्दिष्ट हैं, जिनमें शामिल हैं:

सुपरहीटर और रीहीटर

पावर प्लांट बॉयलर में

शेल-और-ट्यूब हीट एक्सचेंजर रिफाइनरी और पेट्रोकेमिकल संयंत्रों में
हीट एक्सचेंजर ट्यूब बंडल उच्च-तापमान प्रक्रिया सेवाओं के लिए
एयर-कूल्ड हीट एक्सचेंजर ट्यूब सेक्शन
फायर्ड हीटर कन्वेक्शन सेक्शन और क्रैकिंग फर्नेस ट्यूब
ऑपरेटिंग एनवेलप:लगभग तक के तापमान पर निरंतर सेवा

600-650°C (1110-1200°F) ऑक्सीकरण प्रतिरोध और क्रीप शक्ति बनाए रखी जाती है।तकनीकी मुख्य बातें और अनुकूलनऑक्सीकरण प्रतिरोध:

8-10% क्रोमियम सामग्री एक स्थिर सुरक्षात्मक ऑक्साइड स्केल बनाती है, जो कम अलॉय ग्रेड की तुलना में उच्च-तापमान ऑक्सीकरण और भाप वातावरण में स्केलिंग के लिए बेहतर प्रतिरोध प्रदान करती है।

क्रीप शक्ति:0.90-1.10% मोलिब्डेनम जोड़ बेहतर उच्च-तापमान शक्ति और क्रीप प्रतिरोध प्रदान करता है जो सुपरहीटर और रीहीटर अनुप्रयोगों में दीर्घकालिक सेवा के लिए आवश्यक है।

अनुकूलन उपलब्ध:बाहरी व्यास: 6.35 मिमी से 219.1 मिमी (या जैसा निर्दिष्ट हो)

दीवार की मोटाई: 0.8 मिमी से 15 मिमी (न्यूनतम या औसत दीवार जैसा ऑर्डर किया गया हो)

लंबाई: विशिष्ट या यादृच्छिक लंबाई 12 मीटर+ तक
यू-बेंड त्रिज्या: मानक 1.5*OD; कस्टम त्रिज्या उपलब्ध
सतह फिनिश: रोल्ड, पिकल या ब्राइट एनील्ड के रूप में
सिरे की तैयारी: सादा, बेवेल्ड, या थ्रेडेड
अक्सर पूछे जाने वाले प्रश्न - T9 यू-ट्यूब चयन के लिए तकनीकी विचार
प्रश्न: सुपरहीटर सेवा के लिए T22 या T11 पर T9 क्यों चुनें?

T9 अपने 9% क्रोमियम और 1% मोलिब्डेनम सामग्री के कारण उच्च तापमान पर उच्च ऑक्सीकरण प्रतिरोध और क्रीप शक्ति प्रदान करता है, जिससे यह गर्म सुपरहीटर और रीहीटर वर्गों के लिए उपयुक्त होता है जहां कम अलॉय ग्रेड को त्वरित स्केलिंग का अनुभव हो सकता है।

प्रश्न: ASME SA-213 T9 ट्यूबों के लिए कौन सा हीट ट्रीटमेंट आवश्यक है?

T9 ट्यूबों को सामान्यीकृत और टेम्पर किया जाना चाहिए, या पूर्ण या समतापीय एनील किया जाना चाहिए, जिसमें न्यूनतम टेम्परिंग तापमान 1250°F [675°C] हो। हीट ट्रीटमेंट हॉट फॉर्मिंग से अलग किया जाना चाहिए।

प्रश्न: T9 यू-ट्यूबों के लिए कौन सा परीक्षण अनिवार्य है?

प्रत्येक ट्यूब के लिए हाइड्रोस्टैटिक या नॉनडिस्ट्रक्टिव इलेक्ट्रिक परीक्षण की आवश्यकता होती है। प्रति लॉट, निर्दिष्ट ट्यूबों से तन्यता, कठोरता, चपटा करने और फ्लेयरिंग परीक्षणों की आवश्यकता होती है।
