| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001, ISO 14001, ISO18001 |
| मॉडल संख्या: | ASTM A213 T11 |
| न्यूनतम आदेश मात्रा: | 1000 किग्रा |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लाइवुड केस / लोहे का केस / प्लास्टिक कैप के साथ बंडल / बुना हुआ केस |
| प्रसव के समय: | स्वनिर्धारित |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | स्वनिर्धारित |
| विनिर्देश: | एएसएमई एसए213, एएसटीएम ए213 | श्रेणी: | T1, T11, T12, T22, T23, T5, T9, T91, T92 |
|---|---|---|---|
| एनडीटी: | एडी करंट टेस्ट, अल्ट्रासोनिक टेस्ट, हाइड्रोस्टैटिक टेस्ट | तृतीय पक्ष निरीक्षण: | BV, SGS, IBR, ABS, LR, DNV-GL, TUV |
| आवेदन: | बोइलियर, हीट एक्सचेंज, हीटिंग, कूलिंग | प्रमाणपत्र: | PED, ASME, ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001, ISO 14001, ISO18001 |
| प्रमुखता देना: | एएसटीएम ए 213 टी 11 बॉयलर ट्यूब,कम मिश्र धातु इस्पात सीमलेस ट्यूब,बॉयलर के लिए निर्बाध बॉयलर ट्यूब |
||

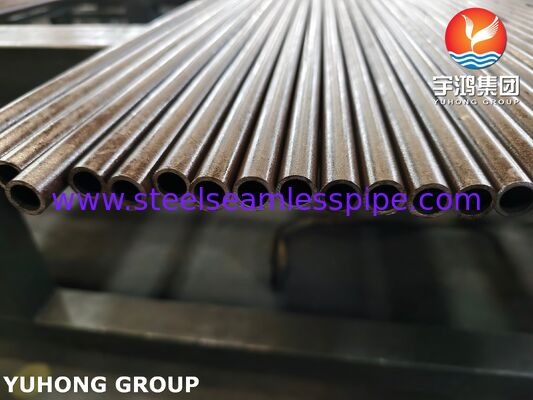

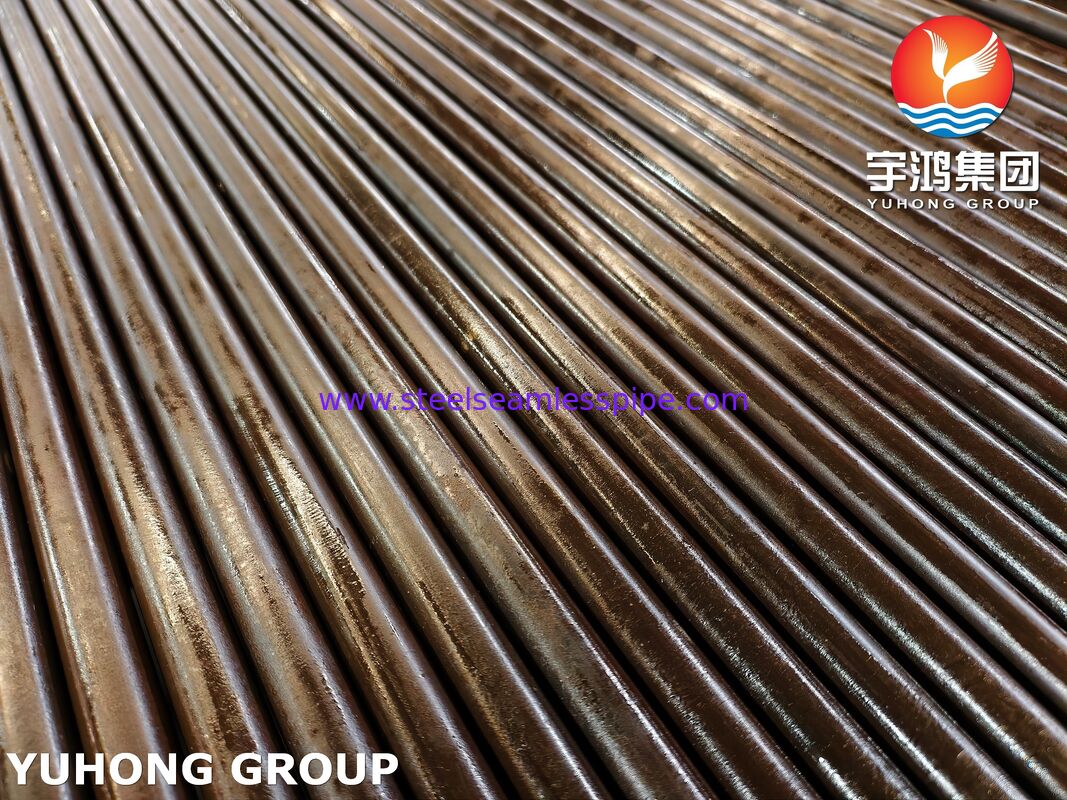

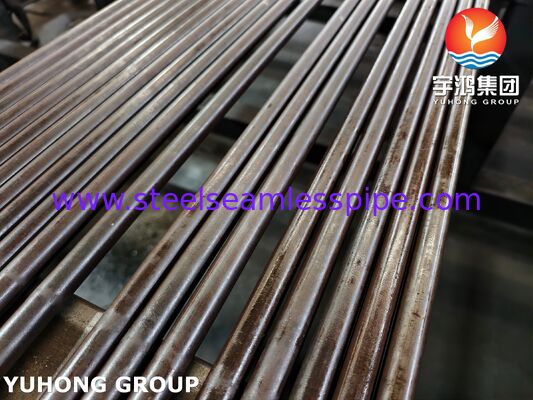

एएसटीएम ए 213 टी 11 सीमलेस बॉयलर ट्यूब एक फेरीटिक कम मिश्र धातु स्टील ट्यूब है जिसे बॉयलर, सुपरहीटर और हीट एक्सचेंजर अनुप्रयोगों के लिए डिज़ाइन किया गया है।
T11, UNS K11597, क्रोमियम-मोलिब्डेनम मिश्र धातु इस्पात है जिसमें लगभग 1.00% 1.50% क्रोमियम और 0.44% 0.65% मोलिब्डेनम है।मिश्र धातु संरचना औद्योगिक हीटिंग और बिजली उत्पादन उपकरण में उच्च तापमान सेवा के लिए डिज़ाइन किया गया है.
एएसटीएम ए 213 टी 11 ट्यूबों को निर्बाध प्रक्रिया द्वारा निर्मित किया जाता है और परियोजना आवश्यकताओं के अनुसार गर्म-समाप्त या ठंडे-समाप्त स्थितियों में आपूर्ति की जा सकती है।यह मानक बॉयलरों में प्रयुक्त ट्यूबों को कवर करता है, सुपरहीटर और हीट एक्सचेंजर।
विशिष्ट अनुप्रयोगों में बॉयलर ट्यूब सिस्टम, सुपरहीटर घटक, हीट एक्सचेंजर, भाप उत्पादन उपकरण और अन्य औद्योगिक प्रणालियां शामिल हैं जो उच्च तापमान पर काम करती हैं।
| पद | विनिर्देश |
|---|---|
| उत्पाद का नाम | ASTM A213 T11 सीमलेस बॉयलर ट्यूब |
| सामग्री का ग्रेड | टी11 |
| यूएनएस नामकरण | K11597 |
| सामग्री का प्रकार | फेरीटिक कम मिश्र धातु स्टील |
| मानक | ASTM A213 / A213M |
| एएसएमई समकक्ष | SA213 T11 |
| निर्माण प्रक्रिया | निर्बाध |
| विनिर्माण की स्थिति | गर्म समाप्त / ठंडा समाप्त |
| बाहरी व्यास | परियोजना आवश्यकताओं के अनुसार अनुकूलित |
| दीवार की मोटाई | परियोजना आवश्यकताओं के अनुसार अनुकूलित |
| लम्बाई | यादृच्छिक लंबाई / निश्चित लंबाई |
| ताप उपचार | लागू आवश्यकताओं के अनुसार एनीलिंग या नॉर्मलाइजिंग और टेम्परिंग |
| सतह | अचार / चमकदार / अनुकूलित |
| परीक्षण | तन्यता, कठोरता, समतल, फ्लेरिंग, हाइड्रोस्टैटिक या गैर विनाशकारी विद्युत परीक्षण |
| प्रलेखन | सामग्री परीक्षण प्रमाणपत्र (MTC) |
एएसटीएम ए 213 निर्बाध निर्माण की आवश्यकता है और लागू ग्रेड के लिए यांत्रिक और उत्पाद परीक्षण आवश्यकताओं को निर्दिष्ट करता है।

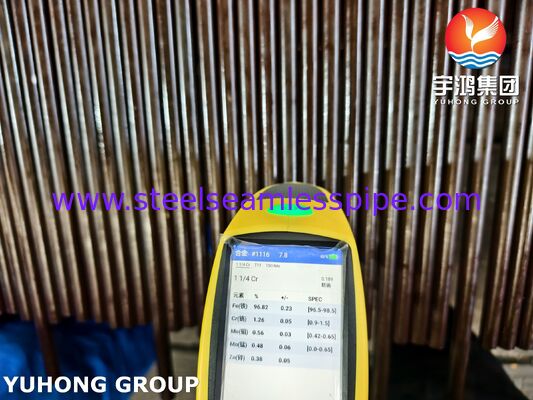

| तत्व | संरचना, % |
|---|---|
| कार्बन (सी) | 0.05 ₹0.15 |
| मैंगनीज (Mn) | 0.30 ¢ 0.60 |
| सिलिकॉन (Si) | 0.50 ¢ 1.00 |
| फास्फोरस (पी) | ≤0.025 |
| सल्फर (S) | ≤0.025 |
| क्रोमियम (Cr) | 1.00 ¥1.50 |
| मोलिब्डेनम (मो) | 0.44 ¢ 0.65 |
| निकेल (Ni) | कोई विशिष्ट आवश्यकता नहीं |
एएसटीएम संरचना सीमाओं में T11 को UNS K11597 के रूप में पहचाना गया है और क्रोमियम और मोलिब्डेनम को मुख्य मिश्र धातु तत्वों के रूप में निर्दिष्ट किया गया है।
| संपत्ति | न्यूनतम / अधिकतम आवश्यकता |
|---|---|
| तन्य शक्ति | ≥415 एमपीए |
| उपज शक्ति | ≥205 एमपीए |
| लम्बाई | ≥ 30% |
| कठोरता | ≤163 HBW / 170 HV / 85 HRB |
ये मान आमतौर पर एएसटीएम ए 213 टी 11 के लिए सूचीबद्ध हैं और प्रत्येक उत्पादन गर्मी के लिए मानक के लागू संस्करण और आपूर्ति किए गए सामग्री परीक्षण प्रमाण पत्र के साथ सत्यापित किया जाना चाहिए।
T11 एक कम मिश्र धातु क्रोमियम-मोलिब्डेनम स्टील है। इसकी नियंत्रित Cr-Mo संरचना इसे उच्च तापमान के बॉयलर और गर्मी हस्तांतरण उपकरण के लिए उपयुक्त बनाती है।
निर्दिष्ट संरचना में शामिल हैंः
क्रोमियमः 1.00 ∼ 1.50%
मोलिब्डेनम: 0.44% 0.65%
सिलिकॉनः 0.50 ₹1.00%
ये मिश्र धातु तत्व विपणन दावों के बजाय सामग्री विनिर्देश का हिस्सा हैं।
एएसटीएम ए 213 टी 11 ट्यूबों को निर्बाध प्रक्रिया द्वारा निर्मित किया जाता है। आवश्यक आयामों और विनिर्माण मार्ग के आधार पर, ट्यूबों को गर्म-समाप्त या ठंडे-समाप्त स्थितियों में आपूर्ति की जा सकती है।
एएसटीएम ए 213 विनिर्देश विशेष रूप से निम्नलिखित के लिए निर्बाध ट्यूबों को कवर करता हैः
बॉयलर
सुपरहीटर
हीट एक्सचेंजर
इससे T11 विशेष रूप से औद्योगिक उपकरण निर्माताओं और इंजीनियरिंग ठेकेदारों के लिए विशेष रूप से प्रासंगिक है जो Cr-Mo मिश्र धातु स्टील ट्यूबों को निर्दिष्ट करते हैं।
एक विशिष्ट विनिर्माण मार्ग में शामिल हैंः
इस्पात बिलेट तैयार करना
गर्म छिद्रण और ट्यूब बनाने
गर्म परिष्करण या ठंडे परिष्करण
ताप उपचार
सतह की सफाई
आयामी निरीक्षण
यांत्रिक परीक्षण
हाइड्रोस्टैटिक या विनाशकारी विद्युत परीक्षण
सामग्री प्रमाणन
वास्तविक उत्पादन मार्ग को ट्यूब आयामों, खत्म आवश्यकताओं, लागू एएसटीएम आवश्यकताओं और खरीदार के तकनीकी विनिर्देशों के अनुसार निर्दिष्ट किया जाना चाहिए।
एएसटीएम ए 213 टी 11 ट्यूबों का उपयोग बॉयलर प्रणालियों में किया जा सकता है जहां उच्च तापमान सेवा के लिए फेरीटिक कम मिश्र धातु स्टील ट्यूबों को निर्दिष्ट किया गया है।
T11 ट्यूबिंग का उपयोग भाप उत्पादन उपकरण के लिए सुपरहीटर संयोजनों में किया जा सकता है।
अनुप्रयोगों में औद्योगिक हीट-ट्रांसफर उपकरण शामिल हैं जहां निर्दिष्ट सामग्री और आयामी आवश्यकताएं उपयुक्त हैं।
विशिष्ट अनुप्रयोगों में शामिल हैंः
बॉयलर प्रणाली
भाप उत्पन्न करने वाला उपकरण
सुपरहीटर के घटक
गर्मी हस्तांतरण प्रणाली
T11 ट्यूबों को औद्योगिक थर्मल-प्रोसेसिंग और हीटिंग उपकरण के लिए भी निर्दिष्ट किया जा सकता है जहां Cr-Mo मिश्र धातु स्टील ट्यूबों की आवश्यकता होती है।
उत्पाद को निर्बाध फेरीटिक और ऑस्टेनिटिक मिश्र धातु-चीले के बॉयलर, सुपरहीटर और हीट-एक्सचेंजर ट्यूबों के लिए ASTM A213 आवश्यकताओं के आधार पर डिज़ाइन किया गया है।
T11 केमिकल में निर्दिष्ट क्रोमियम और मोलिब्डेनम रेंज होते हैं, जो इंजीनियरिंग सामग्री चयन के लिए एक स्पष्ट रूप से परिभाषित मिश्र धातु संरचना प्रदान करते हैं।
निर्बाध निर्माण उन अनुप्रयोगों के लिए उपयुक्त है जहां ट्यूब विनिर्देश निर्बाध बॉयलर, सुपरहीटर या हीट-एक्सचेंजर ट्यूबिंग की आवश्यकता होती है।
आदेश विनिर्देश के आधार पर, निरीक्षण में निम्नलिखित शामिल हो सकते हैंः
तन्यता परीक्षण
कठोरता परीक्षण
सपाट करने का परीक्षण
फ्लेरिंग परीक्षण
हाइड्रोस्टैटिक परीक्षण
विनाशकारी विद्युत परीक्षण
एएसटीएम ए 213 अपने उत्पाद विनिर्देश में इन परीक्षण आवश्यकताओं की पहचान करता है।
सामग्री दस्तावेज में निम्नलिखित शामिल हो सकते हैंः
सामग्री परीक्षण प्रमाणपत्र (MTC)
रासायनिक संरचना
यांत्रिक परीक्षण के परिणाम
गर्मी उपचार रिकॉर्ड
आयामी निरीक्षण रिकॉर्ड
एनडीटी या हाइड्रोस्टैटिक परीक्षण रिकॉर्ड
तुलना अनुभाग की सिफारिश की जाती है क्योंकि इंजीनियर और खरीदार अक्सर सामग्री का चयन करने से पहले कई बॉयलर ट्यूब ग्रेड का मूल्यांकन करते हैं।
| ग्रेड | मुख्य मिश्र धातु तत्व | विशिष्ट स्थान |
|---|---|---|
| टी11 | Cr + Mo | कम मिश्र धातु के बॉयलर और गर्मी हस्तांतरण अनुप्रयोग |
| टी12 | Cr + Mo | वैकल्पिक निम्न मिश्र धातु बॉयलर अनुप्रयोग |
| T22 | उच्च Cr + Mo | अधिक मांग वाली सेवा के लिए उच्च मिश्र धातु सामग्री |
| T91 | Cr + Mo + V और अन्य मिश्र धातु तत्व | उच्च शक्ति वाले उच्च तापमान अनुप्रयोग |
सटीक ग्रेड को डिजाइन तापमान, दबाव, संक्षारण वातावरण, आवश्यक यांत्रिक गुणों, लागू कोड के अनुसार चुना जाना चाहिए,और इंजीनियरिंग विनिर्देश के बजाय केवल नाममात्र मिश्र धातु सामग्री द्वारा.
एएसटीएम ए२१३ और एएसटीएम एसए२१३ निकट से संबंधित विनिर्देश हैं जिनका उपयोग बॉयलर और दबाव-उपकरण अनुप्रयोगों में किया जाता है।
एएसएमई बॉयलर और प्रेशर वेसल कोड अनुप्रयोगों के लिए, एएसटीएम SA-213 को धारा II में संबंधित विनिर्देश के रूप में पहचानता है।
वाणिज्यिक उत्पाद पृष्ठ के लिए, दोनों शब्दों को स्वाभाविक रूप से शामिल करना उपयोगी हैः
ASTM A213 T11
ASME SA213 T11
A213 T11 ट्यूब
SA213 T11 ट्यूब
T11 बॉयलर ट्यूब
T11 सीमलेस ट्यूब
हालांकि, यह दावा न करें कि प्रत्येक ASTM A213 ट्यूब स्वचालित रूप से प्रत्येक ASME परियोजना आवश्यकता को पूरा करती है।और प्रत्येक परियोजना के लिए प्रमाणन की जांच की जानी चाहिए.
एएसटीएम ए 213 टी 11 एक निर्बाध फेरीटिक कम मिश्र धातु स्टील ट्यूब है जिसे बॉयलर, सुपरहीटर और हीट-एक्सचेंजर अनुप्रयोगों के लिए निर्दिष्ट किया गया है। यूएनएस पदनाम K11597 है।
T11 में 1.00~1.50% क्रोमियम और 0.44~0.65% मोलिब्डेनम, कार्बन, मैंगनीज, सिलिकॉन, फॉस्फोरस और सल्फर के नियंत्रित स्तर के साथ होता है।
हाँ. एएसटीएम ए 213 कवर बॉयलर, सुपरहीटर और हीट एक्सचेंजर ग्रेड के लिए सीमलेस ट्यूबों को निर्दिष्ट करता है।
एएसटीएम ए 213 एएसटीएम सामग्री विनिर्देश है, जबकि एसए 213 एएसटीएम बॉयलर और दबाव पोत कोड अनुप्रयोगों के लिए संदर्भित संबंधित एएसटीएमई विनिर्देश है।आपूर्ति से पहले परियोजना विशिष्ट कोड और प्रमाणन आवश्यकताओं की पुष्टि की जानी चाहिए.
विशिष्ट अनुप्रयोगों में बॉयलर, सुपरहीटर, हीट एक्सचेंजर, स्टीम-जनरेशन सिस्टम और अन्य औद्योगिक हीट-ट्रांसफर उपकरण शामिल हैं।
आदेश की आवश्यकताओं के आधार पर, प्रलेखन में एक एमटीसी, रासायनिक संरचना, यांत्रिक परीक्षण के परिणाम, गर्मी उपचार रिकॉर्ड, आयामी निरीक्षण और हाइड्रोस्टैटिक या एनडीटी रिकॉर्ड शामिल हो सकते हैं।
