| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO, TUV, PED etc. |
| मॉडल संख्या: | A213 TP316L सीमलेस यू बेंड ट्यूब |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | लकड़ी के स्पेसर से अलग, पीई फिल्म द्वारा संरक्षित और समुद्र में चलने योग्य प्लाईवुड मामलों में पैक क |
| प्रसव के समय: | स्वनिर्धारित |
| भुगतान शर्तें: | टी/टी और एल/सी नजर में |
| आपूर्ति की क्षमता: | स्वनिर्धारित |
| सामग्री ग्रेड: | एएसटीएम ए213 टीपी316एल/यूएनएस एस31603 | उत्पाद का प्रकार: | निर्बाध स्टेनलेस स्टील यू बेंड ट्यूब |
|---|---|---|---|
| विनिर्माण प्रक्रिया: | कोल्ड ड्रॉन और परिशुद्धता यू झुकना | उष्मा उपचार: | समाधान घोषित और अचार |
| मुड़ी हुई बहिः प्रकोष्ठिका: | TEMA या ग्राहक चित्र के अनुसार अनुकूलित | सतह की स्थिति: | एनील्ड, पिकल्ड या ब्राइट एनील्ड |
| निरीक्षण एवं परीक्षण: | हाइड्रोस्टैटिक टेस्ट, एडी करंट टेस्ट, पीएमआई, डायमेंशनल निरीक्षण | विशिष्ट उपकरण: | शेल और ट्यूब हीट एक्सचेंजर्स, फीडवॉटर हीटर |
| प्रमुखता देना: | ASTM A213 TP316L सीमलेस यू बेंड ट्यूब,शेल हीट एक्सचेंजर्स के लिए यू बेंड ट्यूब,वारंटी के साथ TP316L हीट एक्सचेंजर ट्यूब |
||

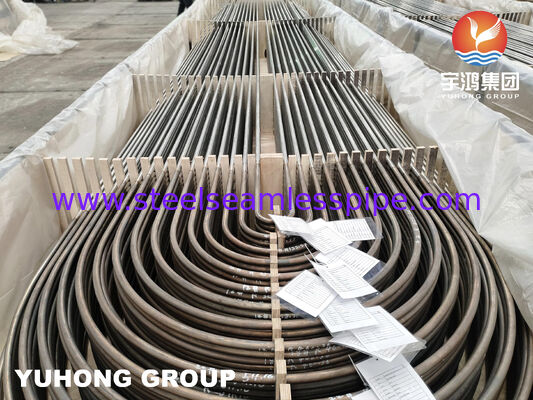

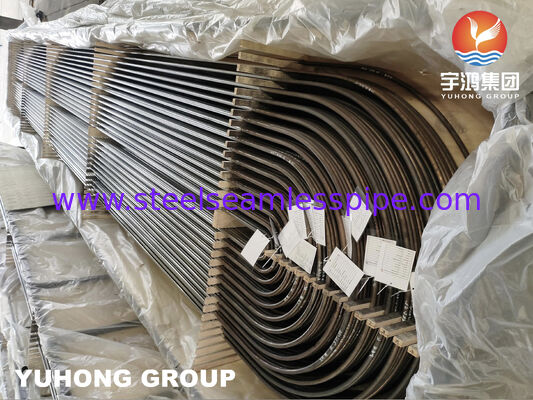

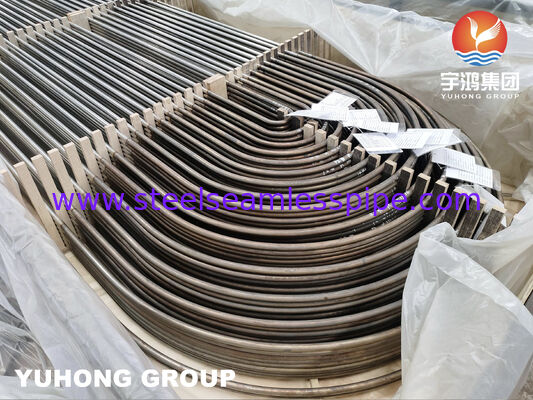

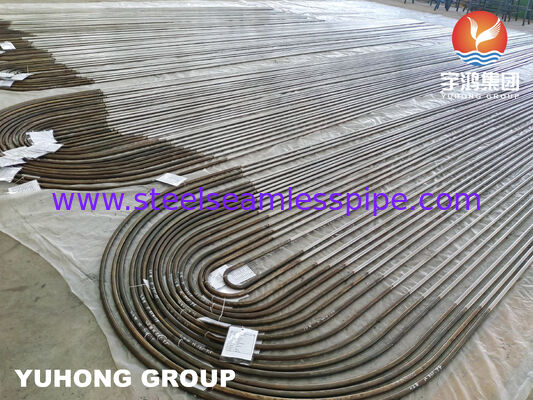

ASTM A213 TP316L स्टेनलेस स्टील सीमलेस यू बेंड ट्यूब
उत्पाद अवलोकन
हीट एक्सचेंजर ट्यूब बंडलों के लिए प्रिसिजन यू बेंड ट्यूब
ASTM A213 TP316L सीमलेस यू बेंड ट्यूब शेल और ट्यूब हीट एक्सचेंजर्स, कंडेनसर और बॉयलर के लिए प्रिसिजन कोल्ड बेंडिंग और हीट ट्रीटमेंट प्रक्रियाओं के माध्यम से सीमलेस स्टेनलेस स्टील ट्यूब से निर्मित होते हैं।
सीधी ट्यूबों की तुलना में, यू बेंड ट्यूब हीट एक्सचेंजर के अंदर मध्यवर्ती वेल्डेड जोड़ों को समाप्त करते हैं, जिससे रिसाव के संभावित बिंदुओं में कमी आती है, साथ ही संरचनात्मक विश्वसनीयता और थर्मल दक्षता में सुधार होता है। प्रत्येक ट्यूब को निर्दिष्ट सेंटरलाइन रेडियस पर मोड़ा जाता है और आयामी सटीकता, दीवार की मोटाई की अखंडता और सतह की गुणवत्ता सुनिश्चित करने के लिए निरीक्षण किया जाता है।
कम-कार्बन TP316L स्टेनलेस स्टील वेल्डिंग के बाद पिटिंग और इंटरग्रेनुलर जंग के प्रति उत्कृष्ट प्रतिरोध प्रदान करता है, जिससे ये ट्यूब क्लोराइड युक्त शीतलन जल, रासायनिक प्रसंस्करण तरल पदार्थ और औद्योगिक ताप हस्तांतरण प्रणालियों के लिए उपयुक्त होते हैं।
तकनीकी विशिष्टताएँ
|
वस्तु |
विनिर्देश |
|---|---|
|
उत्पाद का नाम |
ASTM A213 TP316L सीमलेस यू बेंड ट्यूब |
|
मानक |
ASTM A213 / ASME SA213 |
|
सामग्री ग्रेड |
TP316L / UNS S31603 |
|
उत्पाद प्रकार |
सीमलेस यू बेंड ट्यूब |
|
निर्माण प्रक्रिया |
कोल्ड ड्रॉन + सीएनसी यू बेंडिंग |
|
बेंड रेडियस |
TEMA के अनुसार अनुकूलित |
|
बाहरी व्यास |
12.7–50.8 मिमी |
|
दीवार की मोटाई |
0.8–3.5 मिमी |
|
ट्यूब की लंबाई |
अनुकूलित |
|
सतह फिनिश |
एनील्ड और पिकलड |
|
गर्मी उपचार |
बेंडिंग के बाद सॉल्यूशन एनील्ड |
|
निरीक्षण |
हाइड्रोस्टैटिक, एडी करंट, पीएमआई |
|
प्रमाणपत्र |
EN10204 3.1 |
रासायनिक संरचना
|
तत्व |
सामग्री (%) |
|---|---|
|
कार्बन |
≤0.030 |
|
क्रोमियम |
16.0–18.0 |
|
निकल |
10.0–14.0 |
|
मोलिब्डेनम |
2.0–3.0 |
|
मैंगनीज |
≤2.00 |
|
सिलिकॉन |
≤1.00 |
|
फास्फोरस |
≤0.045 |
|
सल्फर |
≤0.030 |
यांत्रिक गुण
|
गुण |
आवश्यकता |
|---|---|
|
तन्य शक्ति |
≥485 MPa |
|
यील्ड स्ट्रेंथ |
≥170 MPa |
|
दीर्घीकरण |
≥35% |
|
कठोरता |
≤90 HRB |
उत्पाद सुविधाएँ
अनुदैर्ध्य वेल्ड के बिना, सीमलेस ट्यूब दबाव में सुसंगत दीवार की मोटाई और विश्वसनीय प्रदर्शन प्रदान करते हैं।
नियंत्रित बेंडिंग दीवार की पतली होने और अंडाकारता को कम करती है, जबकि पूरे ट्यूब बंडल में आयामी स्थिरता बनाए रखती है।
कम कार्बन सामग्री वेल्डिंग और निर्माण के बाद इंटरग्रेनुलर जंग के प्रतिरोध में सुधार करती है।
प्रत्येक यू बेंड ट्यूब को ग्राहक के चित्र और TEMA आवश्यकताओं के अनुसार निर्मित किया जाता है, जो ट्यूबशीट में सुचारू स्थापना सुनिश्चित करता है।
प्रत्येक उत्पादन बैच को सामग्री पहचान, निरीक्षण रिकॉर्ड और EN10204 3.1 प्रमाणन के साथ आपूर्ति की जा सकती है।
उपलब्ध आयाम
|
पैरामीटर |
रेंज |
|---|---|
|
बाहरी व्यास |
12.7–50.8 मिमी |
|
दीवार की मोटाई |
0.8–3.5 मिमी |
|
सीधी लेग की लंबाई |
अनुकूलित |
|
बेंड रेडियस |
अनुकूलित |
|
ट्यूब की लंबाई |
ड्राइंग के अनुसार |
अनुप्रयोग
शेल और ट्यूब हीट एक्सचेंजर्स
सतह कंडेनसर
अपशिष्ट ताप वसूली इकाइयाँ
औद्योगिक बॉयलर
पेट्रोकेमिकल संयंत्र
उर्वरक संयंत्र
फार्मास्युटिकल उपकरण
खाद्य प्रसंस्करण प्रणाली
बिजली स्टेशन
ऑफशोर हीट एक्सचेंज उपकरण
निरीक्षण और परीक्षण
रासायनिक विश्लेषण
यांत्रिक गुण परीक्षण
हाइड्रोस्टैटिक परीक्षण
एडी करंट परीक्षण
पीएमआई निरीक्षण
बेंड रेडियस निरीक्षण
दीवार की मोटाई माप
दृश्य निरीक्षण
तृतीय-पक्ष निरीक्षण
YUHONG यू बेंड ट्यूब क्यों चुनें
नियंत्रित बेंड रेडियस के साथ प्रिसिजन कोल्ड बेंडिंग
बेंडिंग के बाद सॉल्यूशन एनील्ड
दबाव अनुप्रयोगों के लिए सीमलेस निर्माण
TEMA ड्राइंग के अनुसार अनुकूलित आयाम
पूर्ण निरीक्षण दस्तावेज उपलब्ध
लंबी दूरी के परिवहन के लिए निर्यात पैकेजिंग
अक्सर पूछे जाने वाले प्रश्न
1. TP316L यू बेंड ट्यूब का उपयोग किस लिए किया जाता है?
TP316L यू बेंड ट्यूब का उपयोग मुख्य रूप से शेल और ट्यूब हीट एक्सचेंजर्स, कंडेनसर और बॉयलर ट्यूब बंडलों में किया जाता है।
2. सीमलेस यू बेंड ट्यूब को क्यों पसंद किया जाता है?
सीमलेस ट्यूब अनुदैर्ध्य वेल्ड को समाप्त करते हैं, समान शक्ति प्रदान करते हैं और रिसाव के संभावित बिंदुओं को कम करते हैं।
3. क्या बेंड रेडियस को अनुकूलित किया जा सकता है?
हाँ। बेंड रेडियस, सीधी लेग की लंबाई और समग्र आयामों को ग्राहक के चित्र या TEMA आवश्यकताओं के अनुसार निर्मित किया जा सकता है।
4. कौन सी निरीक्षण रिपोर्ट उपलब्ध हैं?
EN10204 3.1 MTC, हाइड्रोस्टैटिक परीक्षण, एडी करंट परीक्षण, पीएमआई और आयामी निरीक्षण रिपोर्ट उपलब्ध हैं।
संबंधित उत्पाद
ASTM A213 TP304 यू बेंड ट्यूब
ASTM A213 TP321 सीमलेस यू ट्यूब
ASTM A213 TP347H यू बेंड ट्यूब
ASTM A179 कार्बन स्टील यू बेंड ट्यूब
ASTM B163 Monel 400 यू बेंड ट्यूब
ASTM B338 टाइटेनियम ग्रेड 2 यू बेंड ट्यूब
यू बेंड ट्यूब बनाम सीधी ट्यूब
|
विशेषता |
यू बेंड ट्यूब |
सीधी ट्यूब |
|---|---|---|
|
बंडल के अंदर वेल्डेड जोड़ |
कोई नहीं |
रिटर्न सेक्शन में आवश्यक |
|
हीट एक्सचेंजर डिजाइन |
पसंदीदा |
मानक |
|
ट्यूब बंडल असेंबली |
सरलीकृत |
अतिरिक्त कनेक्शन की आवश्यकता हो सकती है |
|
रिसाव का जोखिम |
कम |
जोड़ डिजाइन पर निर्भर करता है |
