ASME SB338 UNS R50400 कंडेनसर और हीट एक्सचेंजर के लिए सीमलेस टाइटेनियम ट्यूब

उत्पाद विवरण:

Place of Origin:	CHINA
ब्रांड नाम:	YUHONG
प्रमाणन:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
मॉडल संख्या:	ASME SB338 UNS R50400 सीमलेस टाइटेनियम ट्यूब

भुगतान & नौवहन नियमों:

Minimum Order Quantity:	500KGS
मूल्य:	बातचीत योग्य

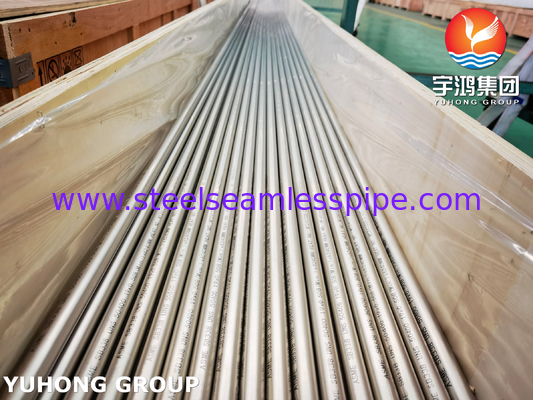

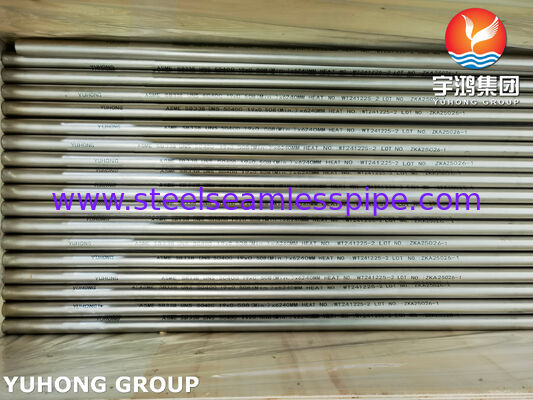

पैकेजिंग विवरण:	स्टील फ्रेम के साथ लकड़ी के केस/प्लाई-लकड़ी के केस
प्रसव के समय:	ऑर्डर मात्रा पर निर्भर करता है
भुगतान शर्तें:	एल/सी,टी/टी
आपूर्ति की क्षमता:	800 टन/माह

संपर्क करें

सभी उत्पाद

स्टेनलेस स्टील सीमलेस पाइप (350)

स्टेनलेस स्टील सीमलेस ट्यूब (346)

डुप्लेक्स स्टेनलेस स्टील पाइप (137)

डुप्लेक्स स्टेनलेस स्टील ट्यूब (39)

सुई ट्यूब (172)

फिन ट्यूब (750)

उष्मा का आदान प्रदान करने वाला (41)

हीट एक्सचेंजर ट्यूब (480)

हीट एक्सचेंजर ट्यूब बंडल (55)

हीट एक्सचेंजर ट्यूबशीट (130)

हीट एक्सचेंजर बफ़ल (39)

एयर कूलर (14)

दबाव पोत (4)

स्टेनलेस स्टील वेल्डेड पाइप (62)

स्टेनलेस स्टील वेल्डेड ट्यूब (135)

निकल मिश्र धातु पाइप (275)

निकल मिश्र धातु ट्यूब (110)

कॉपर मिश्र धातु ट्यूब (258)

मिश्र धातु इस्पात ट्यूब (224)

टाइटेनियम ट्यूब (22)

ब्राइट एनील्ड ट्यूब (166)

बॉयलर ट्यूब (163)

स्टील फिटिंग (881)

स्टील निकला हुआ किनारा (683)

अन्य (412)

आवरण भाग (9)

विस्तृत उत्पाद विवरण

मानक:	ASME SB338	सामग्री:	UNS R50400 (GR.2 टाइटेनियम)
उत्पाद प्रकार:	निर्बाध	आवेदन:	कंडेनसर, हीट एक्सचेंजर
आकार सीमा:	ग्राहकों द्वारा अनुकूलित	सतह खत्म:	मसालेदार / उज्ज्वल एनील्ड
प्रमुखता देना:	ASME SB338 टाइटेनियम ट्यूब , सीमलेस टाइटेनियम हीट एक्सचेंजर ट्यूब , UNS R50400 कंडेनसर ट्यूब

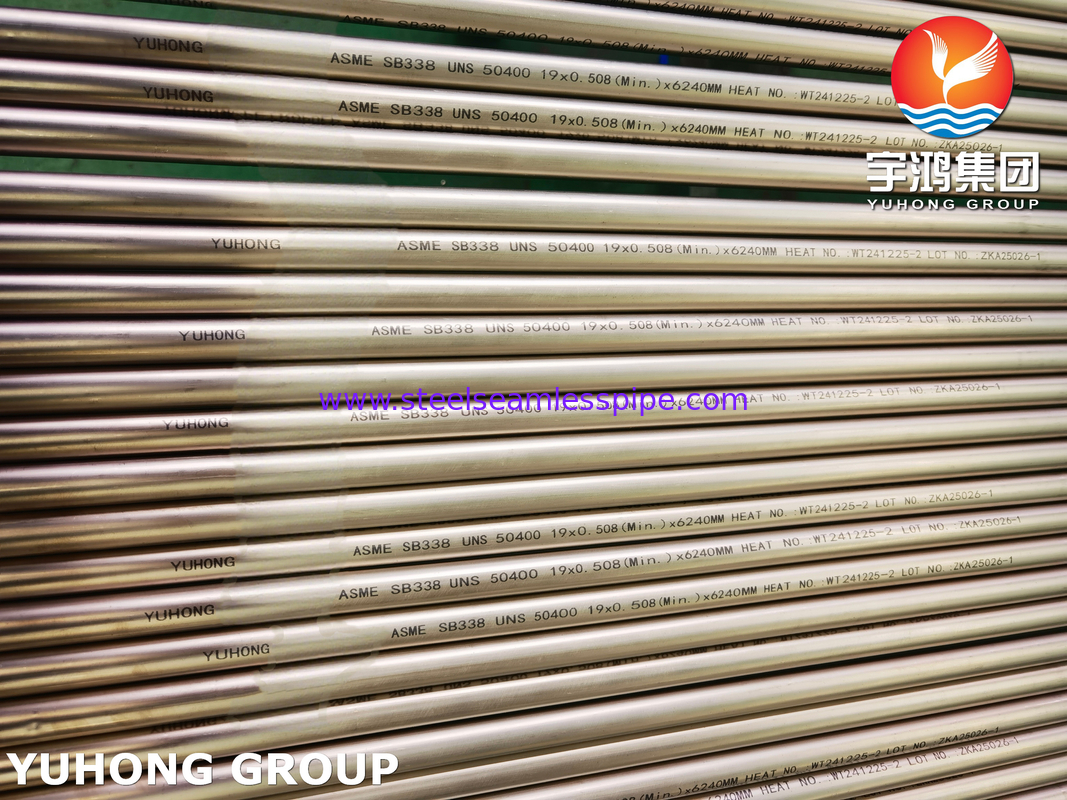

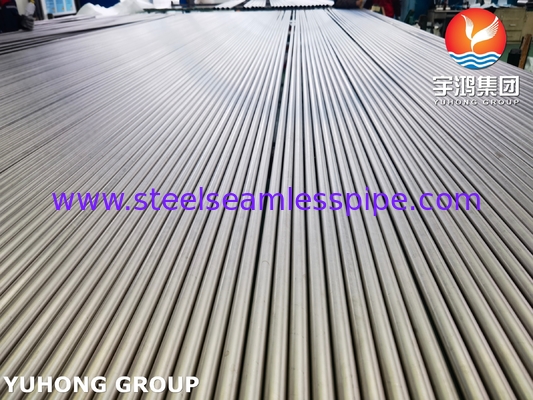

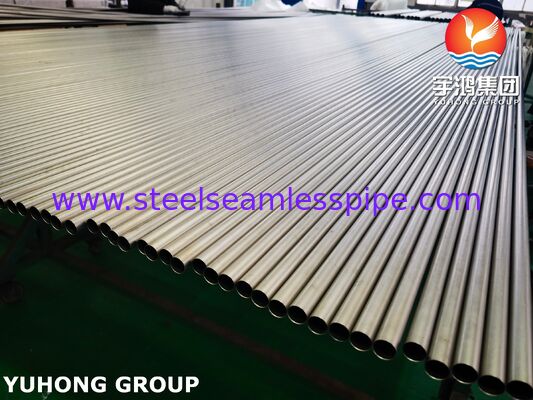

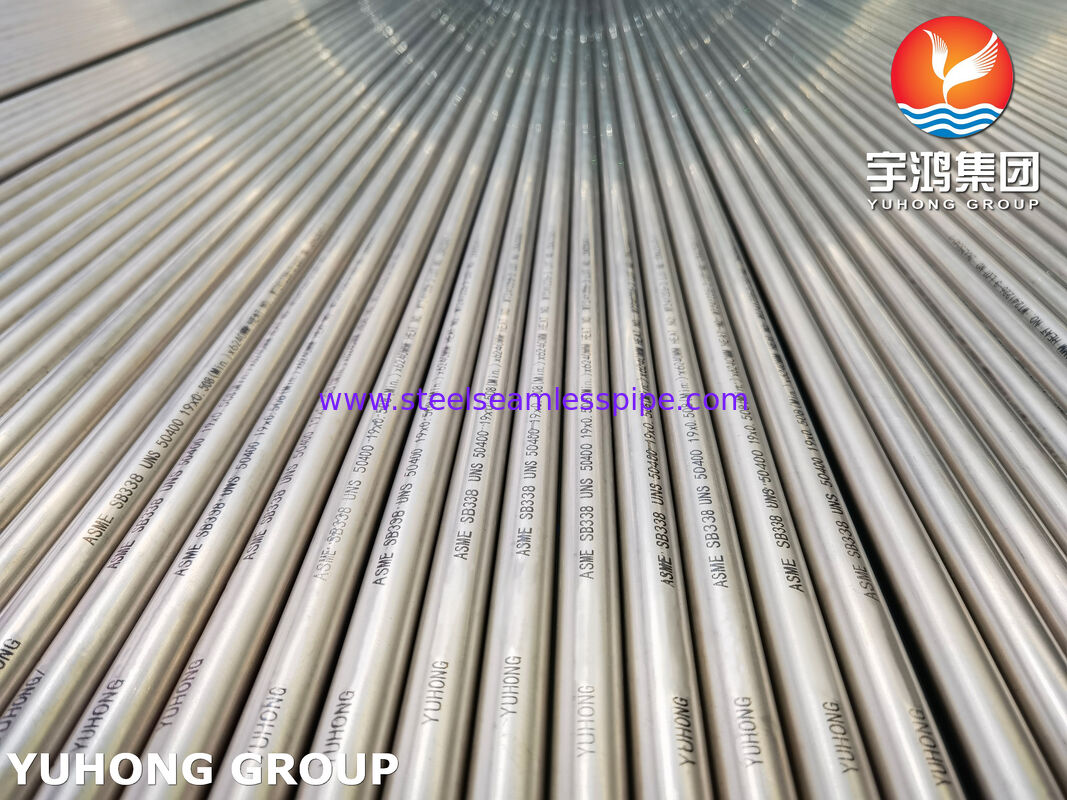

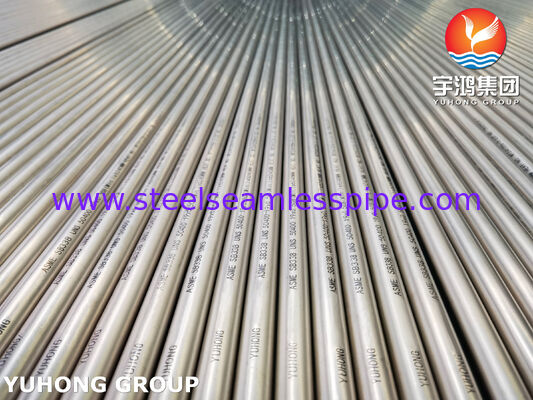

कंडेनसर और हीट एक्सचेंजर के लिए ASME SB338 UNS R50400 सीमलेस टाइटेनियम ट्यूब

उद्योग-मान्यता प्राप्त ग्रेड 2 टाइटेनियम टयूबिंग जो सरफेस कंडेनसर, इवेपोरेटर और शेल-एंड-ट्यूब हीट एक्सचेंजर के लिए इंजीनियर की गई है, जहाँ समुद्री जल, खारा पानी, या क्लोराइड युक्त शीतलन माध्यम निर्दिष्ट हैं।

कंपनी प्रोफाइल और तकनीकी प्राधिकरण

युहोंग ग्रुप कं, लिमिटेड। बिजली उत्पादन, रासायनिक प्रसंस्करण और अपतटीय अनुप्रयोगों के लिए हीट एक्सचेंजर, दबाव वाहिकाओं और एयर-कूल्ड उपकरणों के इंजीनियरिंग और आपूर्ति में माहिर है। हमारे विनिर्माण दायरे में पूर्ण ट्यूब बंडल, यू-बेंड ट्यूब, फिन्ड ट्यूब और ट्यूबशीट, बैफल्स और चैनल हेड सहित एक्सचेंजर घटक शामिल हैं।

रासायनिक संरचना

तत्व	वजन % (अधिकतम)	तत्व	वजन % (अधिकतम)
नाइट्रोजन (N)	0.03	ऑक्सीजन (O)	0.25
कार्बन (C)	0.08	हाइड्रोजन (H)	0.015
लोहा (Fe)	0.30	टाइटेनियम (Ti)	शेष

ग्रेड 2 (UNS R50400) सामग्री के लिए ASME SB338 अनुभाग II भाग B की आवश्यकताओं का अनुपालन करता है।

विनिर्माण और परीक्षण आवश्यकताएँ

विनिर्माण प्रक्रिया: संदूषण-नियंत्रित वातावरण में कोल्ड-ड्रॉन सीमलेस प्रक्रिया की जाती है। उच्च तापमान पर टाइटेनियम की उच्च प्रतिक्रियाशीलता के लिए कार्बन स्टील टूलिंग संपर्क, समर्पित मशीनिंग क्षेत्रों और किसी भी थर्मल संचालन के दौरान निष्क्रिय गैस शील्डिंग के सख्त बहिष्कार की आवश्यकता होती है।

ASME SB338 के अनुसार अनिवार्य परीक्षण:

फ्लैटनिंग टेस्ट
फ्लेयरिंग (विस्तार) टेस्ट
हाइड्रोस्टैटिक या वायवीय दबाव टेस्ट
एडी करंट या अल्ट्रासोनिक नॉन-डिस्ट्रक्टिव एग्जामिनेशन

गुणवत्ता नियंत्रण पैरामीटर: बाहरी व्यास सहनशीलता ±0.05mm; दीवार की मोटाई सहनशीलता ±0.03mm; ट्यूबशीट फिटमेंट के लिए H7-स्तर ट्यूब होल सहनशीलता।

पूरक निर्माण क्षमताएँ

घटक	उपलब्ध सामग्री ग्रेड	निर्माण का दायरा
ट्यूबशीट	SB265 Gr.2 / SB265 Gr.12 / क्लैड प्लेट	H7 सहनशीलता तक सटीक ड्रिलिंग; Ra ≤ 3.2 μm फिनिश
बैफल्स / सपोर्ट	SB265 Gr.2	लेजर-कट या वॉटरजेट; डिबर्रड और साफ किया हुआ
चैनल हेड	SB265 Gr.2 / कार्बन स्टील लाइन्ड	कोड-स्टैम्प्ड; ASME सेक्शन VIII डिव.1 के अनुसार डिजाइन
यू-बेंड ट्यूब	SB338 Gr.2	एज़-ड्रॉन या स्ट्रेस-रिलीव्ड; इन-लाइन एडी करंट टेस्टेड

अनुप्रयोग वातावरण

उद्योग	विशिष्ट उपकरण	सेवा की स्थिति
बिजली उत्पादन	स्टीम टरबाइन कंडेनसर; कूलिंग वाटर हीट एक्सचेंजर	समुद्री जल, खारा पानी, या उपचारित कूलिंग टॉवर जल
अपतटीय / समुद्री	प्लेटफ़ॉर्म कूलर; जैकेट वाटर कूलर	क्लोराइड युक्त समुद्री जल; MIC-प्रवण वातावरण
रासायनिक प्रसंस्करण	शेल-एंड-ट्यूब एक्सचेंजर; इवेपोरेटर	संक्षारक प्रक्रिया धाराएँ; उच्च तापमान
अलवणीकरण	ब्राइन हीटर; डिस्टिलेट कंडेनसर	उच्च-लवणता ब्राइन; उच्च क्लोराइड सांद्रता
LNG / रिफाइनिंग	लीन/रिच एमाइन एक्सचेंजर; ओवरहेड कंडेनसर	खट्टा सेवा; खट्टा जल स्ट्रिपिंग

तकनीकी लाभ

संक्षारण प्रतिरक्षा: समुद्री जल और खारे पानी के वातावरण की pH सीमा में क्लोराइड स्ट्रेस जंग क्रैकिंग, पिटिंग और क्रेविस जंग के प्रति लगभग प्रतिरक्षित।
ड्रॉपवाइज कंडेनसेशन: कम तरल गीलापन ट्यूब सतहों पर ड्रॉपवाइज कंडेनसेशन को बढ़ावा देता है, जिससे लगातार नवीनीकृत हीट ट्रांसफर सतह बनी रहती है।
फाउलिंग प्रतिरोध: चिकनी सतह फिनिश स्केल आसंजन को कम करती है, सफाई अंतराल को बढ़ाती है और हीट ट्रांसफर गुणांक को बनाए रखती है।
सामग्री दक्षता: बढ़ी हुई संक्षारण प्रतिरोध तांबे के मिश्र धातुओं या स्टेनलेस स्टील्स की तुलना में पतली दीवार डिजाइन की अनुमति देता है, जिससे थर्मल चालकता में सुधार होता है।

अनुकूलन का दायरा: ट्यूबों को सीधी लंबाई या यू-बेंड कॉन्फ़िगरेशन में आपूर्ति की जा सकती है; सादे या निम्न-फिन सतह प्रोफाइल; बेवेल्ड या सादे सिरे; पूर्ण सामग्री परीक्षण प्रमाणपत्रों के साथ (EN 10204 3.1/3.2)।

सामान्य तकनीकी पूछताछ

प्र: ग्रेड 2 और ग्रेड 2H के बीच क्या अंतर है?

उ: ग्रेड 2H ग्रेड 2 के 50 ksi (345 MPa) की तुलना में 58 ksi (400 MPa) की गारंटीकृत न्यूनतम अल्टीमेट टेंसाइल स्ट्रेंथ प्रदान करता है। दोनों में समान रसायन शास्त्र है और मानक विनिर्देश के तहत प्रमाणित किया जा सकता है।

प्र: क्या ASME SB338 ग्रेड 2 ट्यूब का उपयोग ASME दबाव वाहिका अनुप्रयोगों के लिए किया जा सकता है?

उ: हाँ। ASME सेक्शन VIII SB338 सामग्री को मान्यता देता है। ग्रेड 2H विशेष रूप से दबाव वाहिका उपयोग के लिए अभिप्रेत है।

प्र: समुद्री जल सेवा के लिए टाइटेनियम की तुलना 90/10 Cu-Ni से कैसे की जाती है?

उ: टाइटेनियम समुद्री जल संक्षारण के प्रति व्यावहारिक प्रतिरक्षा प्रदान करता है, वेग सीमाओं को समाप्त करता है, और स्थिर या कम-प्रवाह की स्थिति का सामना करता है जो तांबे के मिश्र धातु के हमले को तेज करते हैं।
