| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO, TUV, PED etc. |
| मॉडल संख्या: | A815 S31803 90 डिग्री लंबी त्रिज्या कोहनी |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | निर्यात परिवहन के लिए सुरक्षात्मक फिल्म के साथ प्लाईवुड मामलों में पैक किया गया |
| प्रसव के समय: | स्वनिर्धारित |
| भुगतान शर्तें: | टी/टी, एल/सी नजर में |
| आपूर्ति की क्षमता: | प्रति माह 500 टन |
| सामग्री ग्रेड: | एएसटीएम ए815 यूएनएस एस31803/डुप्लेक्स 2205 | फिटिंग प्रकार: | 90 डिग्री लंबी त्रिज्या बट वेल्ड कोहनी |
|---|---|---|---|
| विनिर्माण प्रक्रिया: | गर्म रूप से निर्मित/ठंडा रूप से निर्मित + घोल को एनील्ड किया गया | त्रिज्या डिज़ाइन: | लंबी त्रिज्या (1.5D) |
| रिश्ते का प्रकार: | बट वेल्ड समाप्त होता है | लागू पाइपिंग मानक: | एएसएमई बी16.9 / एमएसएस एसपी-43 (आवश्यकता के अनुसार) |
| संक्षारण प्रतिरोध सुविधा: | क्लोराइड पिटिंग और तनाव संक्षारण क्रैकिंग प्रतिरोध | विशिष्ट सेवा वातावरण: | अपतटीय, रासायनिक प्रसंस्करण, समुद्री और तेल एवं गैस प्रणालियाँ |
| प्रमुखता देना: | एएसटीएम ए 815 डुप्लेक्स स्टील कोहनी,S31803 स्टेनलेस स्टील फिटिंग,लम्बी त्रिज्या 90 डिग्री कोहनी |
||

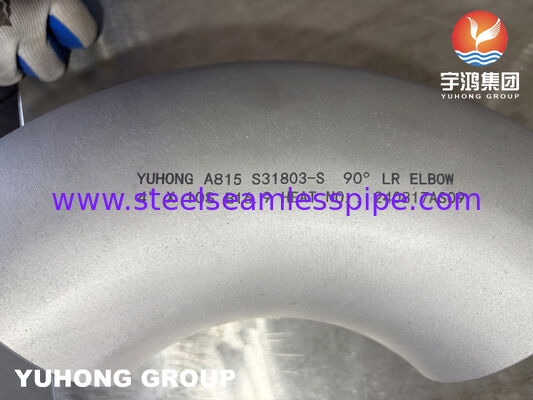

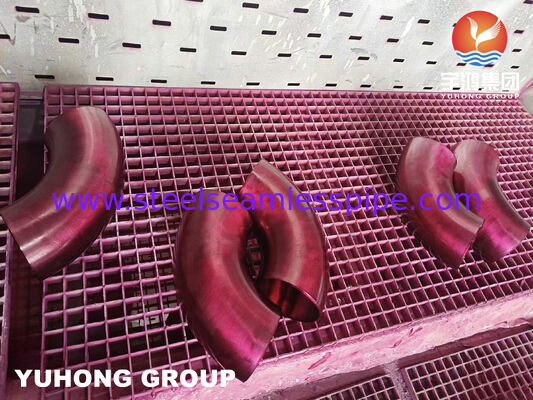

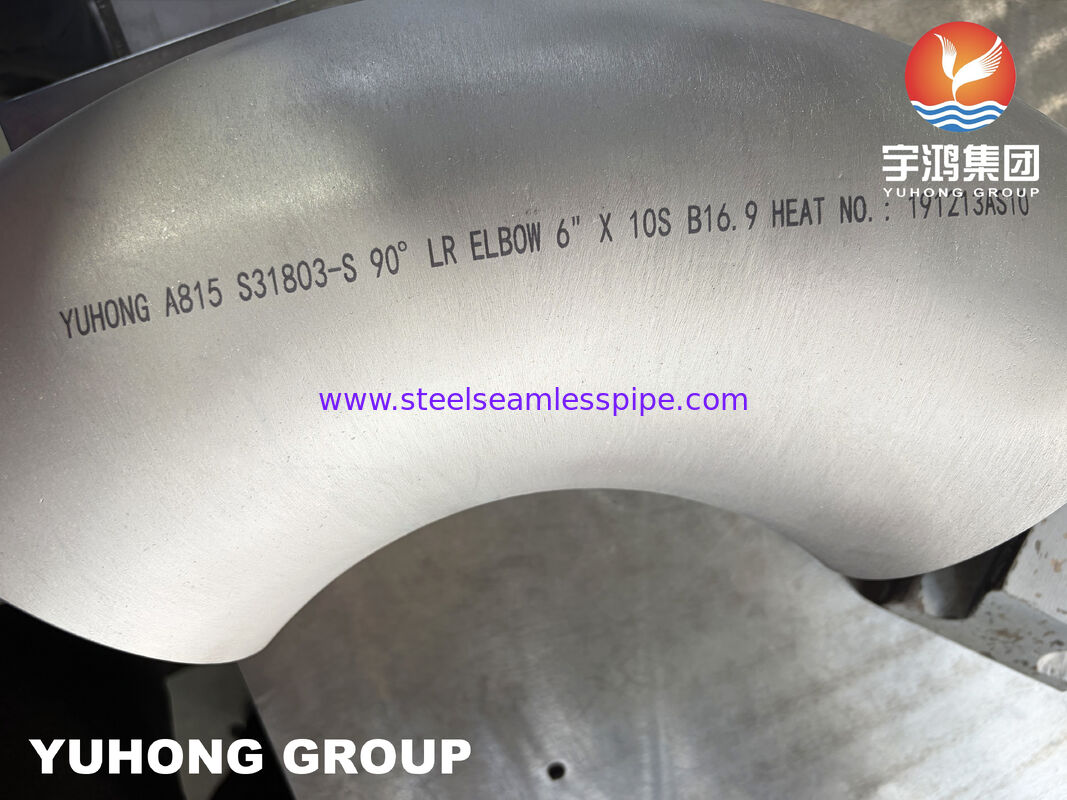

ASTM A815 UNS S31803 डुप्लेक्स स्टेनलेस स्टील 90LR कोहनी
उत्पाद का अवलोकन
उच्च संक्षारण प्रतिरोधी पाइपिंग के लिए डुप्लेक्स स्टेनलेस स्टील लंबी त्रिज्या कोहनी
ASTM A815 UNS S31803 डुप्लेक्स स्टेनलेस स्टील 90LR कोहनी उच्च प्रदर्शन पाइपिंग प्रणालियों में प्रवाह दिशा बदलने के लिए डिज़ाइन किया गया एक फोल्डेड या ढाला गया पाइप फिटिंग है।ASTM A815 / ASME SA815 विनिर्देशों के अनुसार निर्मित, यह डुप्लेक्स स्टेनलेस स्टील कोहनी उच्च यांत्रिक शक्ति को क्लोराइड-प्रेरित संक्षारण के लिए उत्कृष्ट प्रतिरोध के साथ जोड़ती है, जिससे यह मांग वाले औद्योगिक वातावरण के लिए उपयुक्त है।
S31803 डुप्लेक्स संरचना में फेरीटिक और ऑस्टेनिटिक दोनों चरण होते हैं,अच्छी संक्षारण प्रतिरोधकता बनाए रखते हुए पारंपरिक ऑस्टेनिटिक स्टेनलेस स्टील्स की तुलना में बेहतर ताकत प्रदान करनालंबी त्रिज्या (1.5D) डिजाइन प्रवाह की अशांति और दबाव हानि को कम करता है, जिससे इसे अपतटीय, रासायनिक प्रसंस्करण, तेल और गैस, निर्जलीकरण और समुद्री पाइपिंग अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है।
तकनीकी विनिर्देश
|
पद |
विनिर्देश |
|---|---|
|
उत्पाद का नाम |
ASTM A815 UNS S31803 डुप्लेक्स स्टेनलेस स्टील 90LR कोहनी |
|
मानक |
ASTM A815 / ASME SA815 |
|
सामग्री का ग्रेड |
UNS S31803 / डुप्लेक्स 2205 |
|
उत्पाद का प्रकार |
90 डिग्री लम्बी त्रिज्या कोहनी |
|
त्रिज्या प्रकार |
लंबी त्रिज्या (1.5D) |
|
निर्माण प्रक्रिया |
गर्म/ठंडे रूप से निर्मित |
|
आकार सीमा |
एनपीएस 1/2" 48" |
|
दीवार की मोटाई |
SCH 5S ️ XXS |
|
कनेक्शन प्रकार |
बट वेल्ड |
|
ताप उपचार |
समाधान एनील किया गया |
|
सतह खत्म |
अचार / पॉलिश / मशीनिंग |
|
परीक्षण |
PMI, आयामी निरीक्षण, हाइड्रोस्टैटिक परीक्षण (यदि आवश्यक हो) |
|
प्रमाणन |
एन 10204 3.1 एमटीसी उपलब्ध |
रासायनिक संरचना
|
तत्व |
सामग्री (%) |
|---|---|
|
क्रोमियम (Cr) |
21.0 ¢ 23.0 |
|
निकेल (Ni) |
4.5 ¢6.5 |
|
मोलिब्डेनम (मो) |
2.5.3।5 |
|
नाइट्रोजन (एन) |
0.08 ¢ 0.20 |
|
कार्बन (सी) |
≤0.030 |
|
मैंगनीज (Mn) |
≤2.00 |
|
सिलिकॉन (Si) |
≤1.00 |
|
फास्फोरस (पी) |
≤0.030 |
|
सल्फर (S) |
≤0.020 |
|
लोहा (Fe) |
शेष राशि |
यांत्रिक गुण
|
संपत्ति |
आवश्यकता |
|---|---|
|
तन्य शक्ति |
≥620 एमपीए |
|
उपज शक्ति |
≥ 450 एमपीए |
|
लम्बाई |
≥25% |
|
कठोरता |
≤290 एचबी |
उत्पाद की विशेषताएं
UNS S31803 डुप्लेक्स स्टेनलेस स्टील में फेरीटिक और ऑस्टेनिटिक माइक्रोस्ट्रक्चर का संयोजन होता है, जो दबाव पाइपिंग अनुप्रयोगों के लिए मानक 316L स्टेनलेस स्टील की तुलना में उच्च प्रतिफल शक्ति प्रदान करता है।
क्रोमियम, मोलिब्डेनम और नाइट्रोजन का संयोजन खाई और दरार संक्षारण के प्रतिरोध में सुधार करता है, विशेष रूप से समुद्री जल और रासायनिक प्रक्रिया मीडिया जैसे क्लोराइड युक्त वातावरण में।
90 एलआर (1.5 डी) कोहनी डिजाइन पाइप सिस्टम में अशांति और दबाव में गिरावट को कम करते हुए, कम त्रिज्या वाले कोहनी की तुलना में एक चिकनी प्रवाह संक्रमण प्रदान करता है।
बट वेल्ड के अंत के डिजाइन से आसन्न पाइपों के साथ पूर्ण प्रवेश वेल्डिंग की अनुमति मिलती है, जिससे दबाव सेवा के लिए उपयुक्त एक निरंतर पाइपिंग प्रणाली बनती है।
उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां यांत्रिक शक्ति और संक्षारण प्रतिरोध दोनों की आवश्यकता होती है, जिसमें अपतटीय प्लेटफार्म, रासायनिक संयंत्र और समुद्री प्रणाली शामिल हैं।
316 एल के बजाय S31803 डुप्लेक्स कोहनी क्यों चुनें?
|
विशेषता |
UNS S31803 डुप्लेक्स |
316L स्टेनलेस स्टील |
|---|---|---|
|
सामग्री संरचना |
फेरीटिक + ऑस्टेनिटिक डुप्लेक्स |
ऑस्टेनिटिक |
|
उपज शक्ति |
उच्चतर |
निचला |
|
क्लोराइड प्रतिरोध |
उत्कृष्ट |
अच्छा |
|
तनाव क्षरण क्रैकिंग प्रतिरोध |
बेहतर |
मध्यम |
|
ऑफशोर सेवा |
पसंदीदा |
परिस्थितियों के आधार पर सीमित |
|
भारी दबाव अनुप्रयोग |
उपयुक्त |
सामान्य सेवा |
उपलब्ध आयाम
|
पैरामीटर |
रेंज |
|---|---|
|
आकार |
एनपीएस 1/2 "48" |
|
कोहनी प्रकार |
90 डिग्री की लम्बी त्रिज्या |
|
त्रिज्या |
1.5D |
|
मोटाई |
एससीएच 5एसएक्सएक्सएक्स |
|
अंत प्रकार |
बट वेल्ड |
|
मानक |
ASME B16.9 / MSS SP-43 (आवश्यकता के अनुसार) |
|
कस्टम आयाम |
उपलब्ध |
आवेदन
ASTM A815 UNS S31803 90LR कोहनी का व्यापक रूप से उपयोग किया जाता हैः
अपतटीय तेल एवं गैस प्लेटफार्म
पेट्रोकेमिकल संयंत्र
रासायनिक प्रसंस्करण प्रणाली
नमक हटाने की सुविधाएँ
समुद्री पाइप प्रणाली
समुद्री जल शीतलन प्रणाली
एलएनजी सुविधाएं
विद्युत उत्पादन संयंत्र
दबाव पाइप प्रणाली
पल्स एंड पेपर इंडस्ट्री
उर्वरक पौधे
औद्योगिक जल उपचार
निरीक्षण और परीक्षण
निरीक्षण विकल्पों में निम्नलिखित शामिल हैंः

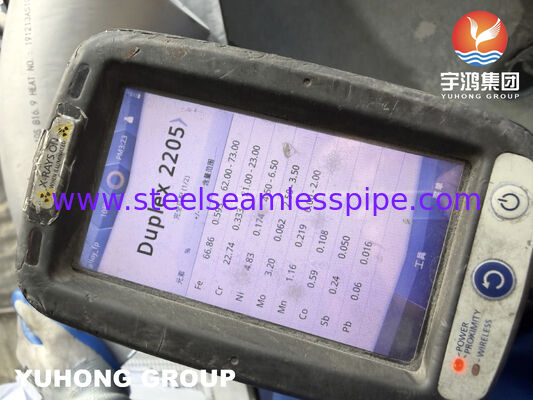

पॉजिटिव मटेरियल आइडेंटिफिकेशन (PMI)
रासायनिक संरचना विश्लेषण
खिंचाव परीक्षण
कठोरता परीक्षण
आयामी निरीक्षण
दृश्य निरीक्षण
सतह की जांच
विनाशकारी परीक्षण (एनडीटी)
तीसरे पक्ष का निरीक्षण
युहोंग एस31803 डुप्लेक्स कोहनी क्यों चुनें?
ASTM A815 / ASME SA815 आवश्यकताओं के अनुसार निर्मित
डुप्लेक्स स्टेनलेस स्टील समाधान एनील्ड संरचना
संक्षारक और उच्च दबाव पाइप सिस्टम के लिए उपयुक्त
बेहतर प्रवाह प्रदर्शन के लिए लंबी त्रिज्या डिजाइन
पूर्ण निरीक्षण दस्तावेज उपलब्ध
औद्योगिक परियोजनाओं के लिए अनुकूलित आयाम समर्थित
अक्सर पूछे जाने वाले प्रश्न
एएसटीएम ए815 एस31803 कोहनी एक डुप्लेक्स स्टेनलेस स्टील बट वेल्ड फिटिंग है जिसे उच्च शक्ति और संक्षारण प्रतिरोध की आवश्यकता वाले औद्योगिक पाइप सिस्टम के लिए डिज़ाइन किया गया है।
एक 90LR कोहनी में पाइप व्यास के लगभग 1.5 गुना की एक लंबी त्रिज्या होती है, जो छोटी त्रिज्या कोहनी की तुलना में अधिक चिकनी प्रवाह प्रदान करती है।
डुप्लेक्स स्टेनलेस स्टील पारंपरिक स्टेनलेस स्टील्स की तुलना में अधिक यांत्रिक शक्ति और क्लोराइड जंग और तनाव जंग क्रैकिंग के प्रतिरोध में सुधार प्रदान करता है।
हाँ. UNS S31803 Duplex 2205 परिवार के भीतर आम तौर पर मान्यता प्राप्त ग्रेड में से एक है.
आकार, दीवार की मोटाई, त्रिज्या, अंत तैयारी और निरीक्षण आवश्यकताओं को परियोजना विनिर्देशों के अनुसार अनुकूलित किया जा सकता है।
