| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO, API , ABS, DNV, GL , LR, NK |
| मॉडल संख्या: | एएसटीएम ए182 एफ316एल स्टेनलेस स्टील ब्लाइंड निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाई-वुड केस / पैलेट |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| प्रोडक्ट का नाम: | स्टेनलेस स्टील निकला हुआ किनारा | मानक: | ASTM A182 / ASME SA182 |
|---|---|---|---|
| सामग्री: | एफ316एल, 1.4404 | कक्षा: | 150#, 300#, 600#, 900#, 1500#, 2500# |
| प्रकार: | ब्लाइंड, बीएल फ्लैंज | चेहरा: | आरएफ, एफएफ |
| आवेदन: | पेट्रोलियम, रासायनिक प्रसंस्करण, पाइपिंग सिस्टम, आदि | ||
| प्रमुखता देना: | ASTM A182 F316L अंधा फ्लैंज,1.4404 स्टेनलेस स्टील फोर्ज्ड फ्लैंज,वारंटी के साथ बीएलआरएफ फ्लैंज |
||

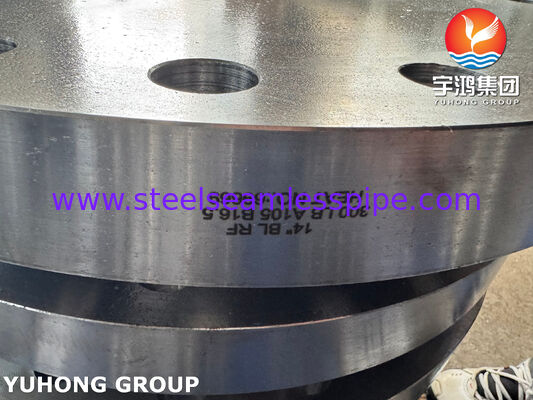

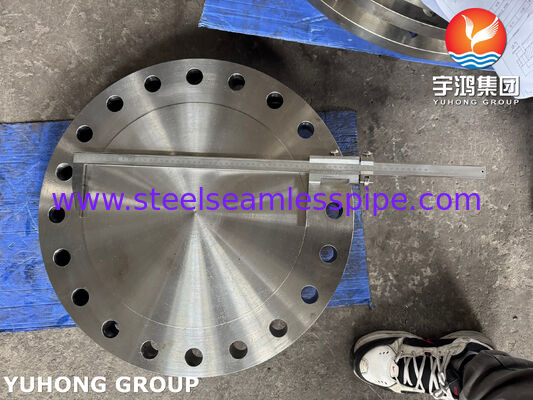

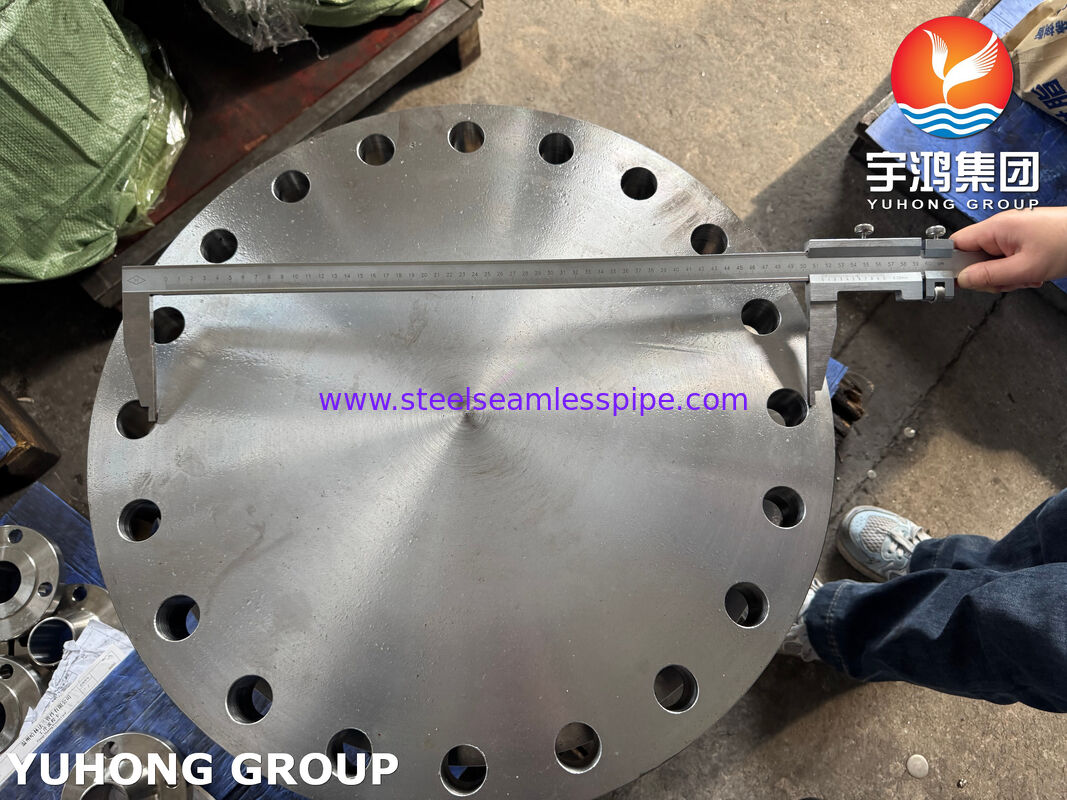

ASTM A182 F316L ब्लाइंड फ्लैंज 1.4404 स्टेनलेस स्टील फ्लैंज ASME B16.5 फोर्ज्ड फ्लैंज
ASTM A182 F316L / 1.4404 फोर्ज्ड ब्लाइंड फ्लैंज को एक ठोस, डिस्क के आकार का, फोर्ज्ड ऑस्टेनिटिक स्टेनलेस-स्टील पाइपिंग घटक के रूप में परिभाषित किया गया है, जिसे ASME B16.5 / B16.47 आयामी मानकों के अनुपालन में निर्मित किया गया है, जिसमें एक तरफ एक उभरा हुआ चेहरा (RF) सीलिंग सतह होती है, और इसे कम-कार्बन, मोलिब्डेनम-मिश्रित स्टील ग्रेड (UNS S31603 / 1.4404) से गर्म-कार्य (फोर्जिंग) के माध्यम से उत्पादित किया जाता है। इसका प्राथमिक इंजीनियरिंग कार्य पाइपिंग सिस्टम के अंत को समाप्त करने, दबाव-पोत नोजल को सील करने, या द्रव मार्ग के लिए किसी भी केंद्रीय बोर के बिना, हाइड्रोस्टैटिक परीक्षण और आंतरिक निरीक्षण के लिए स्थायी या अस्थायी पहुंच प्रदान करने के लिए एक यांत्रिक अलगाव अवरोध के रूप में कार्य करना है।
ASTM A182 F316L स्टेनलेस स्टील ब्लाइंड फ्लैंज का मुख्य मूल कार्य
एक ब्लाइंड फ्लैंज का सबसे मौलिक कार्य एक ठोस अवरोध के रूप में कार्य करना है जो एक पाइपिंग सिस्टम, दबाव पोत, या उपकरण नोजल के समाप्ति बिंदु को स्थायी या अस्थायी रूप से बंद कर देता है। अन्य सभी फ्लैंजों के विपरीत (जिनमें द्रव प्रवाह की अनुमति देने के लिए एक केंद्रीय बोर होता है), एक ब्लाइंड फ्लैंज बिना किसी उद्घाटन वाली एक ठोस डिस्क होती है। इसका एकमात्र उद्देश्य उस विशिष्ट बिंदु पर प्रवाह को पूरी तरह से रोकना है।
| परिदृश्य | सिफारिश |
|---|---|
| यूरोप, एशिया में परियोजना, या विनिर्देश PN के लिए कहता है | EN 1092-1 का उपयोग करें |
| उत्तरी अमेरिका में परियोजना, या विनिर्देश क्लास के लिए कहता है | ASME B16.5 / B16.47 का उपयोग करें |
| मौजूदा फ्लैंज से कनेक्ट करना | मानक से मेल खाना चाहिए - EN और ASME को सीधे मिश्रित न करें |
| अंतर्राष्ट्रीय तेल और गैस (अपतटीय) | अक्सर ASME, लेकिन कुछ यूरोपीय ऑपरेटर PN/क्लास रूपांतरण के साथ EN स्वीकार करते हैं |
|
* कभी भी सीधे EN 1092-1 फ्लैंज को ASME B16.5 फ्लैंज से न बोल्ट करें। बोल्ट सर्कल व्यास, छेद का आकार और फेसिंग आयाम अलग-अलग होते हैं। दोनों मानकों के लिए डिज़ाइन किए गए एक उचित एडाप्टर फ्लैंज या कस्टम-निर्मित संक्रमण टुकड़े का उपयोग करें। |
|
ASTM A182 F316L ब्लाइंड फ्लैंज 1.4404 स्टेनलेस स्टील फ्लैंज फोर्ज्ड फ्लैंज BLRF फ्लैंज की समकक्ष सामग्री
| मानक | WERKSTOFF NR. | UNS | JIS | BS | GOST | AFNOR | EN |
| SS 316L | 1.4404 | S31603 | SUS 316L | 316S11 | 03Ch17N14M3 | Z3CND17‐11‐02 | X2CrNiMo17-12-2 |
ASTM A182 F316L ब्लाइंड फ्लैंज 1.4404 स्टेनलेस स्टील फ्लैंज फोर्ज्ड फ्लैंज BLRF फ्लैंज की रासायनिक संरचना %
| SS | UNS | C | MN | P | S | SI | CR | NI | MO | NB | TI |
| F316L | S31603 | 0.030 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0-18.0 | 10.0-15.0 | 2.0-3.0 | --- | --- |
यह अपने कार्य को (यांत्रिक रूप से) कैसे प्राप्त करता है
एक ब्लाइंड फ्लैंज एक साधारण यांत्रिक असेंबली के माध्यम से अपने कार्य को प्राप्त करता है:
बोल्टिंग: कई बोल्ट ब्लाइंड फ्लैंज के बोल्ट छेदों से एक मिलान फ्लैंज (या थ्रेडेड वेसल नोजल) में गुजरते हैं। इन बोल्टों पर लगाया गया टॉर्क एक संपीड़ित बल बनाता है।
गैस्केट संपीड़न: यह बोल्टिंग बल ब्लाइंड फ्लैंज के उभरे हुए चेहरे (RF) और मिलान फ्लैंज के चेहरे के बीच एक गैस्केट को निचोड़ता है, जिससे एक रिसाव-रोधी सील बनती है।
ठोस शरीर: क्योंकि इसमें कोई बोर नहीं है, ब्लाइंड सिरे पर क्षरण, संक्षारण थकान, या प्रवाह-प्रेरित कंपन का कोई जोखिम नहीं है - यह बस एक मजबूत, स्थिर टोपी के रूप में कार्य करता है।
अनुप्रयोग
तेल और गैस (अपस्ट्रीम और अपतटीय)
रासायनिक और पेट्रोकेमिकल प्रसंस्करण
समुद्री इंजीनियरिंग (जहाज निर्माण और बंदरगाह)
फार्मास्युटिकल और बायोटेक्नोलॉजी
लुगदी और कागज उद्योग
ऊर्जा उत्पादन (परमाणु और जीवाश्म)
खाद्य और पेय
