| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | P236GH, P265GH, P295GH, P355GH |
| न्यूनतम आदेश मात्रा: | 100 किग्रा |
|---|---|
| पैकेजिंग विवरण: | प्लाईवुड केस, बंडल |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आयुध डिपो: | 3/4 "(19.05), 1" (25.4), 1-1/4 "(31.75), 1-1/2" (38.1), 2 "(50.8), 2-1/2&qu | प्रयोग: | हीट एक्सचेंजर ट्यूब, बॉयलर ट्यूब |
|---|---|---|---|
| मानक: | EN10216-2 | सामग्री: | P235GH TC1 |
| डब्ल्यूटी: | 0.89,1,1.24,2.11 एमएम .... | ||
| प्रमुखता देना: | EN10216-2 P235GH सीमलेस ट्यूब,हीट एक्सचेंजर बॉयलर ट्यूब,जे ट्यूब यू बेंड ट्यूब |
||

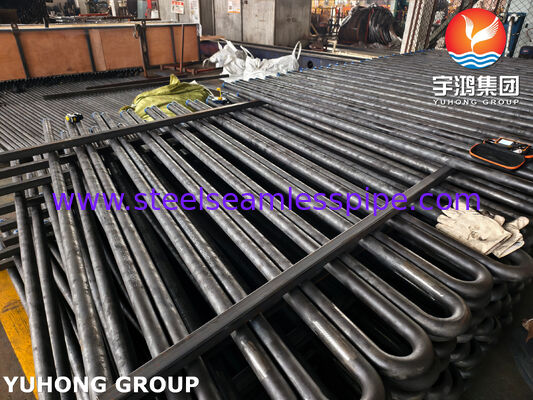

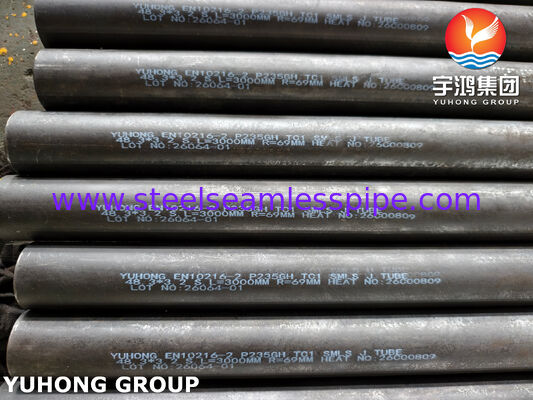

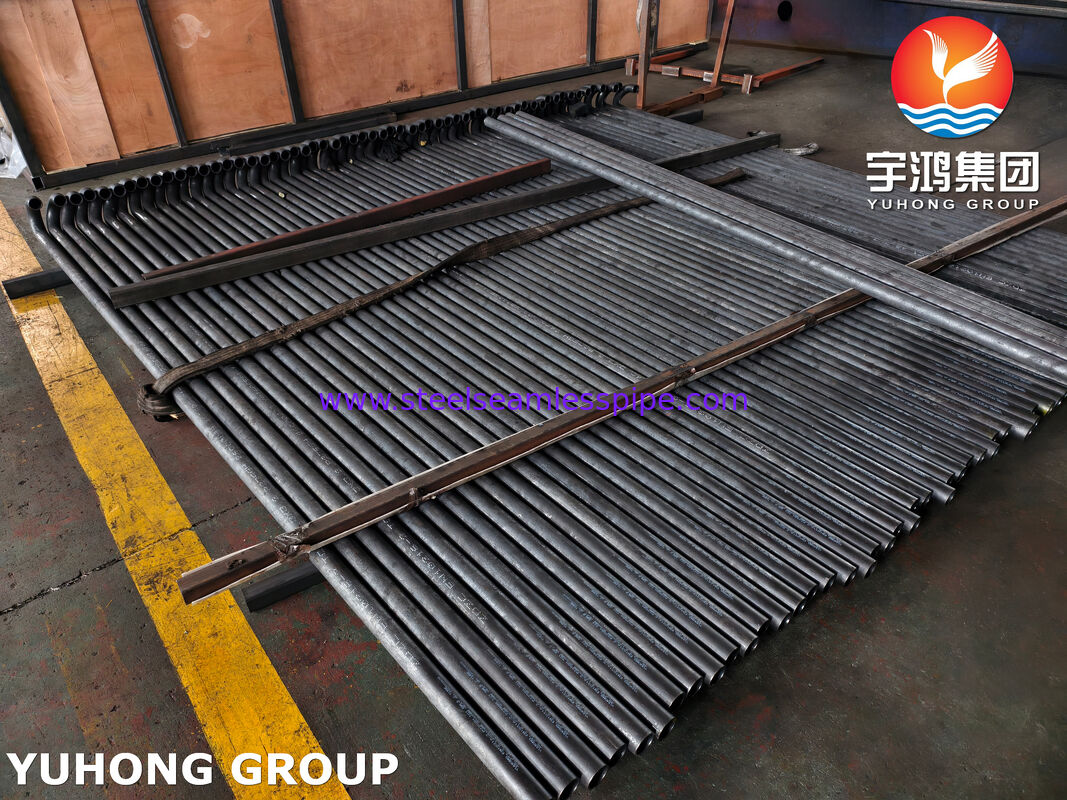

EN10216-2 P235GH TC1 गर्मी एक्सचेंजर बॉयलर के लिए सीमलेस J ट्यूब और यू बेंड ट्यूब
EN10216-2 P235GH TC1 Seamless J-Tube यूरोपीय मानक EN 10216-2 के अनुसार निर्मित एक सीमलेस स्टील ट्यूब है, जो P235GH सामग्री से बना है,TC1 परीक्षण श्रेणी के साथ,और एक "जे" के आकार में बनाया गया है, एक घुमावदार ट्यूब जिसमें एक पैर दूसरे से लंबा होता हैयू-ट्यूब के समान लेकिन असमान सीधे छोरों के साथ) ।
एन 10216-2उच्च तापमान पर दबाव प्रयोजनों के लिए सीमलेस स्टील ट्यूबों के लिए यूरोपीय मानक।
P235GH दबाव उपकरण के लिए गैर मिश्र धातु,उष्णता प्रतिरोधी स्टील का सामग्री ग्रेड."GH"=उच्च तापमान सेवा के लिए उपयुक्त ((~ 400°C तक).
TC1परीक्षण श्रेणी 1~विनाशकारी और यांत्रिक परीक्षण आवश्यकताओं का मूल स्तर ((जैसे,टेंशन,फ्लैटिंग,बेंडिंग परीक्षण,और प्रति बैच हाइड्रोस्टैटिक या अल्ट्रासोनिक परीक्षा) ।
जे-ट्यूब "जे" के आकार का एक घुमावदार ट्यूब विन्यास,जिसका एक सीधा छोर दूसरे से लंबा होता है। यह यू-ट्यूब का एक संस्करण है,जो कॉम्पैक्ट या विशिष्ट पाइपिंग लेआउट के लिए डिज़ाइन किया गया है।
मुख्य अनुप्रयोग
इस प्रकार की ट्यूब विशेष रूप से उच्च तापमान और उच्च दबाव सेवा के लिए डिज़ाइन की गई है।इसके प्राथमिक उपयोगों में शामिल हैंः
- भाप के बॉयलर, उदाहरण के लिए, वाटर-वॉल पैनल, इकोनॉमाइज़र और कम दबाव वाले भाप पाइप।
- हीट एक्सचेंजर ⇒ कंडेनसर, इनपुट वाटर हीटर और कूलिंग सिस्टम के लिए ट्यूब बंडल।
-दबाव पोत ⇒ रासायनिक, पेट्रोकेमिकल और औद्योगिक दबाव उपकरण के घटक।
-पाइप सिस्टम ⇒ बिजली संयंत्रों और औद्योगिक सुविधाओं में गर्म पानी, भाप या उच्च तापमान वाले तरल पदार्थों का परिवहन।
मुख्य लाभ
साधारण कार्बन स्टील ट्यूबों की तुलना में, EN10216-2 P235GH TC1 सीमलेस J-ट्यूब निम्नलिखित फायदे प्रदान करता हैः
उत्कृष्ट उच्च तापमान प्रदर्शन~400°C तक के ऑपरेटिंग तापमान पर अच्छी यांत्रिक शक्ति और रेंगने के प्रतिरोध को बनाए रखता है।
विश्वसनीय दबाव सहन क्षमता 235 एमपीए की न्यूनतम शक्ति और अच्छी कठोरता दबाव वाले उपकरणों की मांगों को पूरा करती है।
अच्छी वेल्डेबिलिटी और काम करने की क्षमता कम कार्बन समकक्ष निर्माण के दौरान वेल्ड करने और बनाने में आसान बनाता है।
निर्बाध निर्माणकोई वेल्डेड सीम का मतलब कोई कमजोर बिंदु नहीं है उच्च दबाव के तहत सुरक्षा और विश्वसनीयता में काफी सुधार होता है।
लचीला डिजाइन अनुकूलन क्षमता"जे" आकार सीधे या यू के आकार के ट्यूबों की तुलना में अधिक कॉम्पैक्ट उपकरण लेआउट और बेहतर थर्मल विस्तार क्षतिपूर्ति की अनुमति देता है।
P235GH रासायनिक संरचना
| सी | ≤0.16 |
| हाँ | ≤0.35 |
| एमएन | ≤1.20 |
| पी | 0.025 |
| एस | 0.010 |
| अल | ≥0.020 |
| सीआर | ≤0.30 |
| कु | ≤0.30 |
| मो | ≤0.08 |
| एनबी | ≤0.020 |
| नि | ≤0.30 |
| टि | ≤0.40 |
| वी | ≤0.02 |
P235GH यांत्रिक गुण
| ग्रेड | तन्य शक्ति Rm | उपज शक्ति YS | लम्बाई A ((%) |
| P235GH TC1 | 360-500 एमपीए | ≥235 | ≥25 |
EN 10216-2 के आयाम सहिष्णुता
बाहरी व्यास और दीवार मोटाई पर सहिष्णुता
| बाहरी व्यास D मिमी | डी पर सहिष्णुता | टी/डी अनुपात के लिए टी पर छूट | |||
| ≤ 0,025 | > 0,025 ≤ 0,050 |
> 0,050 ≤ 0,10 |
> 0,10 | ||
| D ≤ 219,1 | ± 1% या ± 0.5 मिमी जो भी अधिक हो |
± 12,5% या ± 0.4 मिमी जो भी अधिक हो | |||
| D > 219,1 | ± 20% | ± 15% | ± 12,5% | ± 10% a | |
| a बाहरी व्यास D ≥ 355,6 मिमी के लिए, ऊपरी दीवार की मोटाई को स्थानीय रूप से दीवार की मोटाई T के 5% से अधिक करने की अनुमति है | |||||
आवेदन
