| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम बी366 डब्लूपीएनसी 90 डिग्री एलआर कोहनी |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाई-लकड़ी का केस/आयरन केस/प्लास्टिक कैप के साथ बंडल |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| प्रोडक्ट का नाम: | मोनेल 400 कोहनी | मानक: | एएसटीएम बी366, एएसएमई एसबी366 |
|---|---|---|---|
| सामग्री: | मोनेल 400 / UNS N04400 / DIN 2.4360 | आयुध डिपो: | 1/2 "से 48" |
| डब्ल्यूटी: | Sch 10s से Sch XXS या कस्टम आवश्यकता के अनुसार | रूप: | 45डिग्री एलआर, 90डिग्री, 180डिग्री, एसआर/एलआर |
| प्रकार: | निर्बाध / वेल्डेड | ||
| प्रमुखता देना: | मोनेल 400 बटवेल्ड पाइप फिटिंग,ASTM B366 WPNC कोहनी,UNS N04400 90 डिग्री LR कोहनी |
||

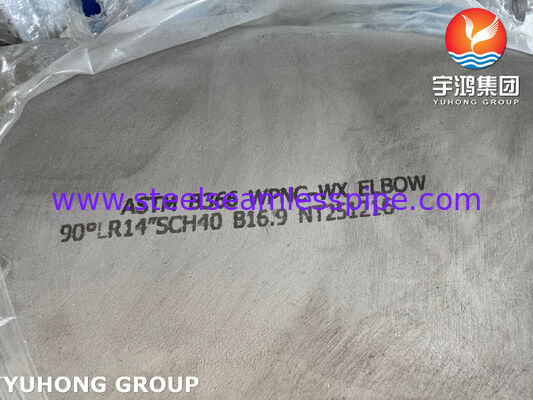

मोनेल 400 पाइप फिटिंग, एएसटीएम बी366 अनस एन04400 / डब्ल्यूपीएनसी-डब्ल्यूएक्स निकल मिश्र धातु 90 डिग्री एलआर कोहनी
एएसटीएम बी366 डब्ल्यूपीएनसी एल्बो एक फैक्ट्री-निर्मित, गढ़ा हुआ पाइप फिटिंग है जिसका उपयोग पाइपिंग सिस्टम में द्रव प्रवाह की दिशा को 90 डिग्री तक स्थायी रूप से बदलने के लिए किया जाता है। यह मोनेल 400 (यूएनएस एन04400) निकेल-कॉपर मिश्र धातु से निर्मित है, एएसटीएम बी366 मानक की कठोर सामग्री और परीक्षण आवश्यकताओं का पालन करता है, और इसमें एक लंबी त्रिज्या (एलआर) डिजाइन (नाममात्र पाइप आकार, या एनपीएस के 1.5 गुना के बराबर केंद्र-से-अंत आयाम) है। सिरों को बट-वेल्डिंग के लिए सीधे मिलान वाले पाइपों पर बेवेल किया जाता है। इन कोहनियों का निर्माण आमतौर पर हॉट-फॉर्मिंग (प्रेरण झुकने या सीमलेस/वेल्डेड पाइप को दबाने) के माध्यम से किया जाता है, जिसके बाद इष्टतम संक्षारण प्रतिरोधी माइक्रोस्ट्रक्चर को बहाल करने के लिए एनीलिंग और अचार बनाया जाता है।
एएसटीएम बी366 डब्ल्यूपीएनसी एल्बो मोनेल 400 बटवेल्ड फिटिंग के समतुल्य ग्रेड
| मानक | यूएनएस | वर्कस्टॉफ़ एन.आर. | AFNOR | एन | जिस | बी एस | गोस्ट |
| मोनेल 400 | एन04400 | 2.4360 | एनयू-30एम | NiCu30Fe | एनडब्ल्यू 4400 | एनए 13 | МНЖМц 28-2,5-1,5 |
एएसटीएम बी366 डब्ल्यूपीएनसी एल्बो मोनेल 400 बटवेल्ड फिटिंग की रासायनिक संरचना%
| श्रेणी | सी | एम.एन. | सी | एस | घन | फ़े | नी | करोड़ |
| मोनेल 400 | अधिकतम 0.30 | अधिकतम 2.00 | 0.50 अधिकतम | 0.24अधिकतम | 28.0-34.0 | अधिकतम 2.50 | 63.00 मिनट | – |
एएसटीएम बी366 डब्ल्यूपीएनसी एल्बो मोनेल 400 बटवेल्ड फिटिंग के भौतिक गुण और यांत्रिक गुण
| तत्व | घनत्व | गलनांक | तन्यता ताकत | उपज शक्ति (0.2%ऑफसेट) | बढ़ाव |
| मोनेल 400 | 8.8 ग्राम/सेमी3 | 1350 डिग्री सेल्सियस (2460 डिग्री फारेनहाइट) | साई - 80,000, एमपीए - 550 | साई - 35,000, एमपीए - 240 | 40% |
| गुण | मीट्रिक | शाही |
|---|---|---|
| घनत्व | 8.80 ग्राम/सेमी3 | 0.318 पौंड/इंच3 |
यदि आपके पास ASTM B366 WPNC 90° LR एल्बो है, तो यह इसके लिए बिल्कुल उपयुक्त है:
एक अपतटीय तेल प्लेटफ़ॉर्म पर एक उच्च दबाव, उच्च-वेग समुद्री जल शीतलन लाइन, या एक रासायनिक संयंत्र में एक गर्म केंद्रित कास्टिक सोडा स्थानांतरण लाइन, या एक एल्किलेशन रिफाइनरी इकाई में हाइड्रोफ्लोरोइक एसिड पुनर्जनन लूप, -50°F और 750°F के बीच संचालित होता है, जहां कार्बन स्टील हफ्तों के भीतर खराब हो जाएगा और 316 स्टेनलेस क्लोराइड से टूट जाएगा।
अनुप्रयोग
क्योंकि मोनेल 400 तनाव-संक्षारण क्रैकिंग का प्रतिरोध करता है और एसिड को कम करने के लिए अत्यधिक प्रतिरोधी है, इस विशिष्ट कोहनी का उपयोग गंभीर, कठोर वातावरण में किया जाता है, जिसमें शामिल हैं:
समुद्री इंजीनियरिंग: जहाज निर्माण और समुद्री जल शीतलन लाइनें (जैव ईंधन और क्लोराइड पिटिंग का प्रतिरोध)।
रासायनिक प्रसंस्करण: हाइड्रोफ्लोरोइक एसिड (एचएफ) एल्किलेशन इकाइयां, क्लोरीनयुक्त सॉल्वैंट्स और सल्फ्यूरिक एसिड वाहिकाएं।
तेल एवं गैस: सॉर गैस सेवा (सल्फाइड स्ट्रेस क्रैकिंग का प्रतिरोध करती है) और अपतटीय प्लेटफार्म।
एयरोस्पेस और हीट एक्सचेंजर्स: ईंधन टैंक और उच्च-तापमान स्थानांतरण लाइनें।
