| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ASME, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000 |
| मॉडल संख्या: | ASME SA516 GR.70 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | NEGOCIATED |
| पैकेजिंग विवरण: | लोहे का फ्रेम+प्लाईवुडन केस या बुना हुआ बैग |
| प्रसव के समय: | 20-80 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500 टन |
| सामग्री: | कार्बन स्टील (ASME SA516 Gr.70 या समकक्ष) | बहरी घेरा: | ~1939मिमी |
|---|---|---|---|
| भीतरी व्यास: | ~1563-1592मिमी (मशीनीकृत) | मोटाई: | ~97मिमी |
| बोल्ट सर्कल व्यास: | 1860 मिमी / 1887.5 मिमी (दोहरा पैटर्न) | बोल्ट छेद: | 44-3/4″-यूएनसी |
| प्रमुखता देना: | ASME SA516 Gr.70 कार्बन स्टील फ्लैंज रिंग,सटीक बोल्ट छेद हीट एक्सचेंजर फ्लैंज,गर्मी एक्सचेंजर के लिए बड़े व्यास के शेल फ्लैंज |
||
युहोंग समूह: संपूर्ण हीट एक्सचेंजर घटक - ट्यूब से लेकर फ्लैंज तक
युहोंग ग्रुप कंपनी लिमिटेड संपूर्ण थर्मल सिस्टम की आपूर्ति करती है -शेल और ट्यूब हीट एक्सचेंजर्स (TEMA हीट एक्सचेंजर डिज़ाइन), प्रेशर वेसल और एयर कूलर- साथ ही प्रत्येक महत्वपूर्ण आंतरिक और बाह्य घटक:फिन ट्यूब, फर्नेस ट्यूब, हीट एक्सचेंजर ट्यूब, स्टेनलेस स्टील सीमलेस ट्यूब, निकल मिश्र धातु ट्यूब, कॉपर मिश्र धातु ट्यूब, हीट एक्सचेंजर ट्यूबशीट, हीट एक्सचेंजर ट्यूब बंडल, और बड़े व्यास वाले फ्लैंज और रिंग।

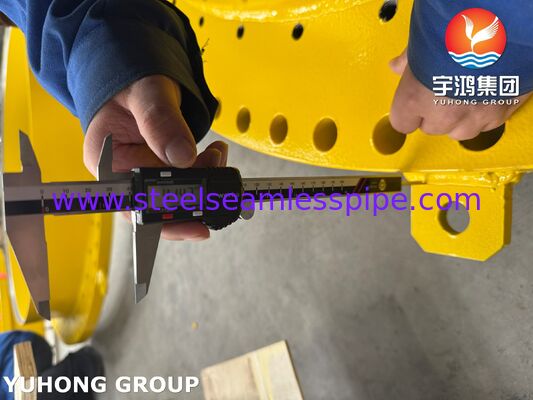

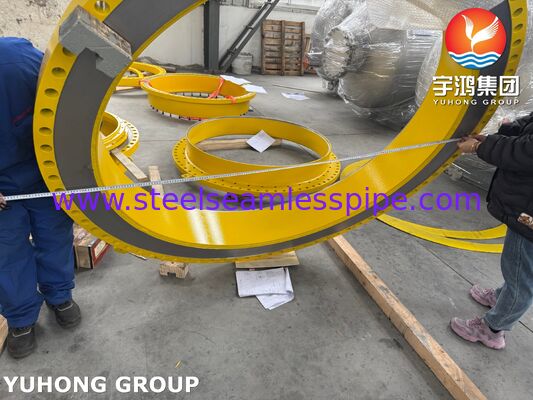

संलग्न तस्वीरों और चित्रों में दिखाया गया हमारा एक हैबड़े व्यास वाले कार्बन स्टील शैल निकला हुआ किनारा के छल्ले- एक जाली/लुढ़का हुआ रिंग जिसे हीट एक्सचेंजर शेल में वेल्ड करने के लिए डिज़ाइन किया गया है, जो चैनल या कवर के लिए बोल्टेड कनेक्शन प्रदान करता है।
खोल निकला हुआ किनारा अंगूठीहीट एक्सचेंजर शेल के अंत में वेल्डेड एक दबाव बनाए रखने वाला घटक है। यह बोल्टेड फ्लैंज कनेक्शन प्रदान करता है जो ट्यूब-साइड निरीक्षण और रखरखाव के लिए चैनल (बोनट) या कवर को जोड़ने, सील करने और हटाने की अनुमति देता है।
छवियों और ड्राइंग के आधार पर, यह निकला हुआ किनारा प्रदर्शित करता है:
सामग्री:कार्बन स्टील (ASME SA516 Gr.70 या समकक्ष - शेल निर्माण के लिए विशिष्ट)
प्रकार:शैल निकला हुआ किनारा रिंग (壳体法兰环) - शैल में वेल्डेड
आयाम (ड्राइंग से):
आयुध डिपो:~1939मिमी
पहचान:~1563‑1592मिमी (मशीनीकृत)
मोटाई:~97मिमी
बोल्ट सर्कल व्यास (बीसीडी):1860 मिमी / 1887.5 मिमी (दोहरा पैटर्न)
बोल्ट छेद:44‑3/4″‑यूएनसी
निर्माण विधि:जालीदार या लुढ़की हुई अंगूठी
मशीनिंग:मशीनीकृत सीलिंग फेस के साथ सटीक ड्रिल किए गए बोल्ट छेद
अंकन:यूहोंग ग्रुप की पहचान, ड्राइंग नंबर और प्रोजेक्ट नंबर
| अवयव | सामग्री (विशिष्ट) | यह फ्लैंज रिंग के साथ कैसे इंटरफेस करता है |
|---|---|---|
| हीट एक्सचेंजर शैल | कार्बन स्टील (SA516 Gr.70) | निकला हुआ किनारा अंगूठी के लिए वेल्डेड; वलय खोल का एक अभिन्न अंग बन जाता है। |
| चैनल/बोनट | कार्बन स्टील या स्टेनलेस स्टील | निकला हुआ किनारा रिंग से बोल्ट किया गया; ट्यूब-साइड द्रव वितरित करता है। |
| पाल बांधने की रस्सी | सर्पिल-घाव, धातु-जैकेटयुक्त, या आरटीजे | निकला हुआ किनारा रिंग और चैनल कवर के बीच सील। |
| स्टड बोल्ट और नट | SA193 B7 / SA194 2H | बोल्ट छेद से गुजरें; चैनल को फ़्लैंज रिंग से जकड़ें। |
| हीट एक्सचेंजर ट्यूबशीट | कार्बन स्टील या मिश्र धातु | खोल के अंदर स्थित; निकला हुआ किनारा रिंग ट्यूबशीट चेहरे तक पहुंच की अनुमति देता है। |
| हीट एक्सचेंजर ट्यूब | कार्बन स्टील, स्टेनलेस स्टील, या मिश्र धातु | ट्यूबशीट से होकर गुजरता है; निकला हुआ किनारा रिंग से सीधे जुड़ा नहीं है लेकिन उद्घाटन के माध्यम से पहुंच योग्य है। |
जाली/लुढ़का हुआ निर्माण:अंगूठी एक जाली या लुढ़का प्लेट खाली से बनाई गई है - निकला हुआ किनारा अंगूठी में कोई वेल्ड सीम नहीं है, जो समान यांत्रिक गुणों को सुनिश्चित करता है।
परिशुद्धता मशीनिंग:सीलिंग फेस को गैस्केट सीलिंग के लिए आवश्यक सतह फिनिश के लिए मशीनीकृत किया जाता है (आमतौर पर सर्पिल-घाव गैस्केट के लिए 125‑250 आरएमएस)।
सटीक बोल्ट छेद:बोल्ट छेद सटीक पिच सर्कल (बीसीडी 1860/1887.5 मिमी) पर उचित बोल्ट छेद व्यास (44‑3/4″ यूएनसी धागे) के साथ ड्रिल किए जाते हैं।
हीट नंबर ट्रैसेबिलिटी:पूर्ण पता लगाने की क्षमता के लिए प्रत्येक रिंग पर मटेरियल हीट नंबर और प्रोजेक्ट नंबर अंकित होता है।
बड़े व्यास क्षमता:हम 2500 मिमी ओडी तक फ्लैंज रिंग का निर्माण करते हैं - जो बड़े हीट एक्सचेंजर्स और दबाव वाहिकाओं के लिए उपयुक्त है।
एएसएमई अनुपालन:सामग्री एएसएमई अनुभाग II आवश्यकताओं को पूरा करती है; संपूर्ण एक्सचेंजर्स पर यू-स्टैम्प लगाया जा सकता है।
| प्रकार | निर्माण | के लिए सर्वोत्तम | लाभ |
|---|---|---|---|
| शैल निकला हुआ किनारा अंगूठी(दिखाया गया) | खोल से वेल्डेड - अंगूठी एक अलग टुकड़ा है | बड़े व्यास, जहां ठोस निकला हुआ किनारा बनाना अव्यावहारिक है | बड़े आकार के लिए अधिक किफायती; रिंग और शेल के बीच भिन्न सामग्री की अनुमति देता है |
| इंटीग्रल जाली निकला हुआ किनारा | शेल के साथ एकल-टुकड़ा फोर्जिंग | छोटे व्यास, उच्च दबाव, जहां निर्बाध निर्माण को प्राथमिकता दी जाती है | कोई वेल्ड सीम नहीं; समान सामग्री गुण; उच्च अखंडता |
| लेप्ड निकला हुआ किनारा | ठूंठ के सिरे पर ढीली अंगूठी | कम दबाव वाले अनुप्रयोग; जहां बार-बार डिस्सेप्लर की आवश्यकता होती है | संरेखित करना आसान; खोल को काटे बिना बदलने योग्य |
दिखाया गया शेल फ़्लैंज रिंग बड़े-व्यास वाले हीट एक्सचेंजर्स (OD> 1000 मिमी) के लिए सबसे आम निर्माण है, क्योंकि यह लागत, उपलब्धता और प्रदर्शन को संतुलित करता है।
लीक-टाइट ऑपरेशन के लिए फ्लैंज रिंग का सीलिंग फेस महत्वपूर्ण है। फेसिंग प्रकार को गैस्केट और सेवा शर्तों से मेल खाना चाहिए:
| फेसिंग प्रकार | संक्षेपाक्षर | गैसकेट प्रकार | के लिए सर्वोत्तम |
|---|---|---|---|
| उठा हुआ चेहरा | आरएफ | सर्पिल-घाव, चादर, या सपाट गैसकेट | सबसे आम - सामान्य सेवा, मध्यम दबाव |
| रिंग-प्रकार का जोड़ | आरटीजे | धातु अष्टकोणीय या अंडाकार अंगूठी | उच्च दबाव, उच्च तापमान सेवाएँ |
| चपटा चेहरा | सीमांत बल | नरम शीट गैसकेट | कम दबाव, बड़ा व्यास, जहां निकला हुआ किनारा घूमना एक चिंता का विषय है |
| जीभ और नाली | टी एंड जी | संपीड़ित फाइबर या धातु-जैकेटयुक्त | सकारात्मक गैस्केट प्रतिधारण की आवश्यकता वाली महत्वपूर्ण सेवाएँ |
आपके चित्र में दिखाया गया निकला हुआ किनारा रिंग (एक मशीनीकृत चेहरे और बोल्ट छेद के साथ) आम तौर पर एक हैआरएफ (उठा हुआ चेहरा)याएफएफ (सपाट चेहरा)डिज़ाइन - बड़े हीट एक्सचेंजर शेल के लिए सबसे आम प्रकार।
बिल्कुल आपकी ड्राइंग के अनुसार:हम आपके निर्दिष्ट ओडी, आईडी, मोटाई, बोल्ट छेद पैटर्न और फेसिंग प्रकार के अनुसार फ्लैंज रिंगों की मशीन बनाते हैं।
तेजी से बदलाव:सामान्य आकारों में फोर्ज्ड/रोल्ड ब्लैंक उपलब्ध हैं; बड़े व्यास के लिए मशीनिंग आमतौर पर 2-4 सप्ताह होती है।
कोई भी सामग्री:कार्बन स्टील (SA516, SA105), क्रोम-मोली (F11, F22, F5), स्टेनलेस स्टील (F304, F316L), निकल मिश्र धातु।
केवल घटक या पूर्ण असेंबली:हम केवल फ़्लैंज रिंग - या संपूर्ण शेल असेंबली - या पूर्ण की आपूर्ति करते हैंहीट एक्सचेंजर ट्यूब बंडलशेल, चैनल और सभी आंतरिक के साथ।
पूर्ण दस्तावेज़ीकरण:सामग्री परीक्षण प्रमाणपत्र (एमटीसी), आयामी रिपोर्ट, पीएमआई परीक्षण रिपोर्ट (वैकल्पिक), और एनडीई रिपोर्ट।
यदि आपको केवल भागों की आवश्यकता है (पूर्ण एक्सचेंजर की नहीं), तो हम आपूर्ति करते हैं:
हीट एक्सचेंजर ट्यूब- कार्बन स्टील (SA179), स्टेनलेस स्टील, निकल मिश्र धातु, तांबा मिश्र धातु - लंबाई में कटौती, अंत-तैयार
फिन ट्यूब- एयर कूलर रेट्रोफिट्स और गैस-कूलिंग अनुप्रयोगों के लिए
स्टेनलेस स्टील सीमलेस ट्यूब, निकल मिश्र धातु ट्यूब, कॉपर मिश्र धातु ट्यूब- विशेष सेवाओं के लिए उपलब्ध
ट्यूबशीट- आपके पैटर्न के अनुसार ड्रिल और ग्रूव्ड
बैफल्स, टाई रॉड्स, स्पेसर्स- आपके आयामों के अनुसार मशीनीकृत
फ्लैंज और फ्लैंज रिंग- SA105, SA350 LF2, F11, F22, F304, F316L - कोई भी फेसिंग प्रकार, 2500 मिमी OD तक
बेमेल से बचने के लिए, हमें निम्नलिखित जानकारी की आवश्यकता है (इनमें से कोई भी भेजें):
मूल निकला हुआ किनारा अंगूठी ड्राइंग- सर्वोत्तम विकल्प। हम OD, ID, मोटाई, बोल्ट सर्कल और फेसिंग की हूबहू नकल करते हैं।
शैल ओडी और दीवार की मोटाई- सही फिट-अप सुनिश्चित करने के लिए।
गैसकेट प्रकार- सही फेसिंग की मशीन लगाना।
सेवा शर्तें- तापमान और दबाव - सामग्री चयन की पुष्टि करने के लिए।
ग़लत ओडी/आईडी- शेल और चैनल आयाम से मेल खाना चाहिए।
गलत बोल्ट सर्कल व्यास- बोल्ट मेटिंग चैनल फ्लैंज के साथ संरेखित नहीं होंगे।
गलत बोल्ट छेद का आकार- बहुत छोटा और बोल्ट फिट नहीं होंगे; बहुत बड़ा और नट सीटिंग से समझौता किया गया है।
गलत फेसिंग प्रकार- आरएफ बनाम आरटीजे बनाम एफएफ - गैसकेट से मेल खाना चाहिए।
हीट नंबर स्टैम्पिंग गायब है- एएसएमई ट्रैसेबिलिटी के लिए आवश्यक।
| उद्योग | आवेदन | कार्बन स्टील क्यों |
|---|---|---|
| पेट्रोकेमिकल रिफाइनरियाँ | क्रूड प्रीहीटर्स, गैस कूलर, ओवरहेड कंडेनसर | गैर-संक्षारक हाइड्रोकार्बन; किफायती विकल्प |
| बिजली संयंत्रों | बड़े कंडेनसर शैल, फीड वॉटर हीटर | मध्यम तापमान; उपचारित जल और भाप सेवा |
| तेल एवं गैस | गैस प्रसंस्करण पोत, विभाजक | बड़े व्यास के लिए मजबूत फ़्लैंग्ड कनेक्शन की आवश्यकता होती है |
| रासायनिक प्रसंस्करण | रिएक्टर शैल, कॉलम रीबॉयलर | उचित संक्षारण भत्ता के साथ कार्बन स्टील |
हमारे द्वारा भेजे जाने वाले प्रत्येक बड़े-व्यास वाले फ़्लैंज रिंग में शामिल हैं:
मिल टेस्ट सर्टिफिकेट (एमटीसी)प्रति एन 10204 3.1 - रासायनिक विश्लेषण और यांत्रिक गुण
आयामी निरीक्षण रिपोर्ट- ओडी, आईडी, मोटाई, बोल्ट सर्कल, बोल्ट छेद, फेसिंग आयाम
हीट नंबर मुद्रांकन- पूर्ण सामग्री पता लगाने की क्षमता के लिए
पीएमआई (सकारात्मक सामग्री पहचान)- अनुरोध पर उपलब्ध
एनडीई- आवश्यकतानुसार यूटी, एमटी, या पीटी
तृतीय-पक्ष निरीक्षण(एसजीएस, बीवी, टीयूवी) खरीदार के अनुरोध पर
अपनी तस्वीरों की तरह एक बड़े व्यास वाली फ़्लैंज रिंग को उद्धृत करने के लिए, निम्नलिखित को भेजेंjimmy@steelseamlesspipe.com:
ड्राइंग (पीडीएफ, स्कैन, या मुख्य आयामों के साथ हाथ से स्केच: ओडी, आईडी, मोटाई, बोल्ट सर्कल व्यास, बोल्ट छेद का आकार और मात्रा, फेसिंग प्रकार)
या: हम आपके मौजूदा उपकरण डेटा से काम कर सकते हैं
सामग्री ग्रेड: कार्बन स्टील (SA516 Gr.70 / SA105) या अन्य (F11, F22, स्टेनलेस, आदि)
फेसिंग प्रकार: आरएफ, आरटीजे, एफएफ, या टी एंड जी
आवश्यक मात्रा (एकल टुकड़ा या उत्पादन रन)
हम अनुमोदन, मूल्य और डिलीवरी शेड्यूल के लिए एक आयामी ड्राइंग के साथ जवाब देंगे - आमतौर पर 48 घंटों के भीतर।
