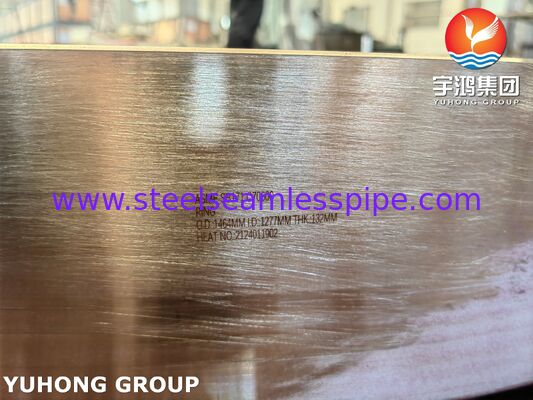

ASME SB171 C70600 कॉपर निकल हेवी रिंग बड़े हीट एक्सचेंजर ट्यूबशीट और शेल कनेक्शन के लिए OD 1464mm x ID 1277mm x 132mm के साथ

युहोंग ग्रुप कं, लिमिटेड थर्मल उपकरण और सटीक पुर्जों की एक पूरी श्रृंखला प्रदान करता है, जिसमें शेल और ट्यूब हीट एक्सचेंजर्स (TEMA हीट एक्सचेंजर डिजाइन), प्रेशर वेसल्स, एयर कूलर्स, फिन ट्यूब्स, फर्नेस ट्यूब्स, हीट एक्सचेंजर ट्यूब्स (स्टेनलेस स्टील सीमलेस ट्यूब, निकल अलॉय ट्यूब, कॉपर अलॉय ट्यूब), हीट एक्सचेंजर ट्यूबशीट, और हीट एक्सचेंजर ट्यूब बंडल शामिल हैं। हम कस्टम हेवी-ड्यूटी रिंग्स और फोर्जिंग भी बनाते हैं, जैसे कि यहां वर्णित ASME SB171 C70600 रिंग।

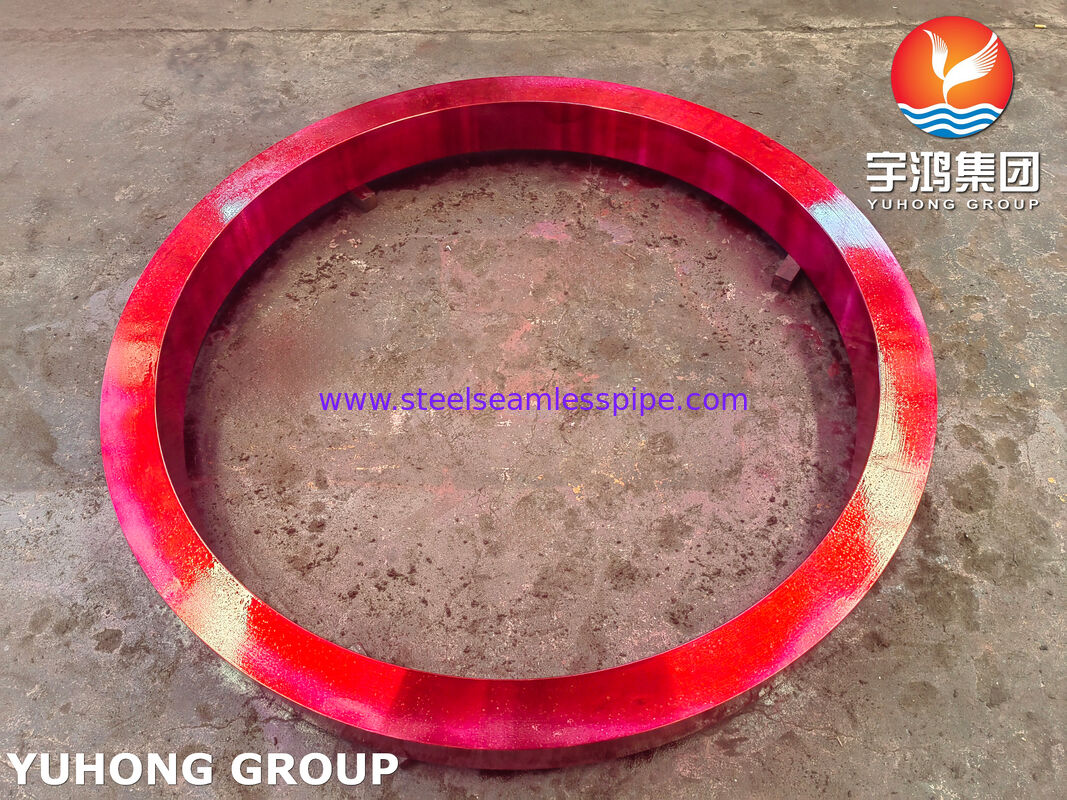

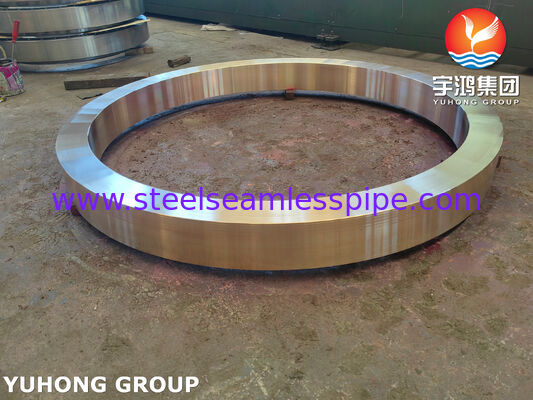

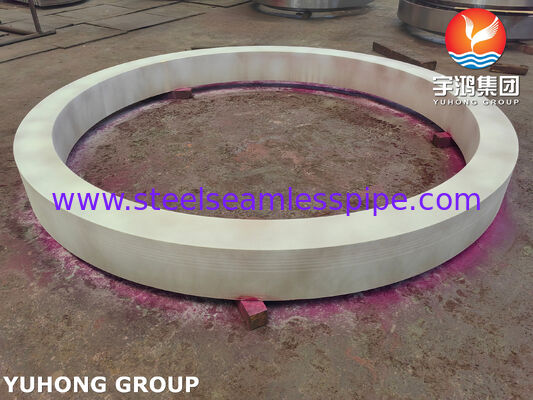

यह ASME SB171 C70600 रिंग एक हेवी-ड्यूटी एनुलर फोर्जिंग है जिसका आयाम OD 1464mm x ID 1277mm x मोटाई 132mm है। इसे बड़े समुद्री जल-ठंडा हीट एक्सचेंजर्स, पावर प्लांट कंडेनसर, और ऑफशोर प्लेटफॉर्म कूलर्स में एक इंटीग्रल ट्यूबशीट रिंग, शेल-टू-ट्यूबशीट ट्रांज़िशन रिंग, या रीइन्फोर्सिंग रिंग के रूप में उपयोग के लिए इंजीनियर किया गया है।

90/10 कॉपर-निकल अलॉय (C70600) से निर्मित, यह रिंग समुद्री जल के क्षरण, कटाव और बायोफॉलिंग के प्रति असाधारण प्रतिरोध प्रदान करती है, साथ ही उच्च दबाव और बड़े व्यास वाले अनुप्रयोगों के लिए आवश्यक यांत्रिक शक्ति भी प्रदान करती है।मुख्य विनिर्देश

• - बड़े शेल व्यास के लिए उपयुक्त (जैसे, 50-60 इंच नाममात्र)132mm मोटाई
• - ट्यूबशीट समर्थन के लिए संरचनात्मक कठोरता प्रदान करता है या उच्च बोल्ट लोड के तहत एक स्टैंडअलोन रिंग के रूप मेंC70600 सामग्री
• - समुद्री और खारे पानी की सेवाओं में सिद्ध प्रदर्शनसंबंधित घटक

• इस मोटाई (132mm) की रिंग के लिए, हम आमतौर पर फोर्ज्ड या रोल्ड प्लेट या एक हॉलो फोर्जिंग से शुरू करते हैं ताकि समान ग्रेन संरचना और छिद्रों से मुक्ति सुनिश्चित हो सके।सटीक मशीनिंग:
• ID, OD, और मोटाई को तंग सहनशीलता तक मशीन किया जाता है। ट्यूब विस्तार के लिए फेस और बोर सतहों को ग्रूव किया जा सकता है (यदि ट्यूबशीट के रूप में उपयोग किया जाता है)।सामग्री सत्यापन:
• ASME SB171 आवश्यकताओं के अनुसार 100% PMI (पॉजिटिव मटेरियल आइडेंटिफिकेशन) और यांत्रिक परीक्षण। पूर्ण MTC (मिल टेस्ट सर्टिफिकेट) प्रदान किया गया।क्षरण संरक्षण:
• C70600 अलॉय स्वाभाविक रूप से समुद्री जल के क्षरण का प्रतिरोध करता है; किसी अतिरिक्त कोटिंग की आवश्यकता नहीं है।आवेदन लाभ और सर्वोत्तम उपयोग के मामले

इंटीग्रल ट्यूबशीट रिंग:

• एक बड़े समुद्री जल कूलर के लिए एक सिंगल-पीस ट्यूबशीट के रूप में, वेल्ड जोड़ों को समाप्त करना और गैल्वेनिक क्षरण जोखिम को कम करना।शेल-टू-ट्यूबशीट एडॉप्टर रिंग:
• जब एक कार्बन स्टील शेल को कॉपर-निकल ट्यूबशीट से जोड़ा जाता है, तो यह रिंग विभेदक थर्मल विस्तार को प्रबंधित करने और बाईमेटेलिक क्षरण को रोकने के लिए क्लैड या वेल्ड की जा सकती है।पतली ट्यूबशीट के लिए रीइन्फोर्सिंग रिंग:
• यदि एक पतली ट्यूबशीट को गैस्केट सीटिंग क्षेत्र के चारों ओर अतिरिक्त कठोरता की आवश्यकता होती है, तो यह हेवी रिंग एक बैकिंग सपोर्ट के रूप में कार्य करती है।उच्च दबाव अनुप्रयोग:
• 132mm मोटाई उच्च दबाव वाले हीट एक्सचेंजर्स (जैसे, फीडवाटर हीटर) में बोल्ट-अप फ्लैंज के लिए पर्याप्त शक्ति प्रदान करती है।बड़े हीट एक्सचेंजर्स के लिए डिजाइन विचार

फोर्जिंग बनाम प्लेट रोलिंग:

• 100mm से ऊपर की मोटाई के लिए, फोर्ज्ड रिंग्स वेल्डेड रोल्ड प्लेट्स की तुलना में बेहतर यांत्रिक गुण और अल्ट्रासोनिक निरीक्षण क्षमता प्रदान करती हैं।थर्मल विस्तार बेमेल:
• जब एक कॉपर-निकल रिंग (C70600) को कार्बन स्टील शेल से जोड़ा जाता है, तो थर्मल विस्तार गुणांक के अंतर को एक ट्रांज़िशन जॉइंट या ट्यूबशीट असेंबली के साथ समायोजित किया जाना चाहिए।हमारे स्वीकृत फोर्जिंग भागीदारों से फोर्ज्ड रिंग्स के लिए छोटी लीड टाइम।
• यदि रिंग ट्यूबशीट के रूप में कार्य करती है, तो ड्रिलिंग पैटर्न और ग्रूव प्रोफाइल को TEMA मानकों के अनुसार सटीक रूप से मशीन किया जाना चाहिए।क्षरण भत्ता:
• C70600 के उत्कृष्ट क्षरण प्रतिरोध के बावजूद, लंबे समय तक समुद्री जल सेवा (20+ वर्ष) के लिए न्यूनतम 1.5-3mm का क्षरण भत्ता अनुशंसित है।अनुकूलन और इंजीनियरिंग सहायता

• सख्ती से आपके ड्राइंग के अनुसार बनाते हैं - ID, OD, मोटाई, चैम्फर, बोल्ट होल, और ग्रूव विवरण।
• पूर्ण NDE के साथ उपलब्ध है: UT (अल्ट्रासोनिक परीक्षण) आंतरिक दोषों के लिए, PT (पेनेट्रेंट परीक्षण) सतह दरारों के लिए।एक पूर्ण
• हीट एक्सचेंजर ट्यूब बंडल या ट्यूबशीट असेंबली के हिस्से के रूप में आपूर्ति की जा सकती है।हमारे स्वीकृत फोर्जिंग भागीदारों से फोर्ज्ड रिंग्स के लिए छोटी लीड टाइम।
• अपनी हेवी C70600 रिंग का कोट प्राप्त करें
