| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| मॉडल संख्या: | EN10216-2 P235GH TC1 |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लाई-लकड़ी का केस/आयरन केस/प्लास्टिक कैप के साथ बंडल |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | स्वनिर्धारित |
| प्रोडक्ट का नाम: | कार्बन स्टील यू ट्यूब | विनिर्देश: | EN10216-2 |
|---|---|---|---|
| सामग्री: | p235gh | प्रकार: | यू बेंड |
| परीक्षा: | ईटी, यूटी, एचटी, पीटी | खत्म करना: | शीत समापन |
| आकार: | स्वनिर्धारित | ||
| प्रमुखता देना: | P235GH कार्बन स्टील यू ट्यूब,गर्मी प्रतिरोधी दबाव स्टील ट्यूब,EN10216-2 हीट एक्सचेंजर ट्यूब |
||

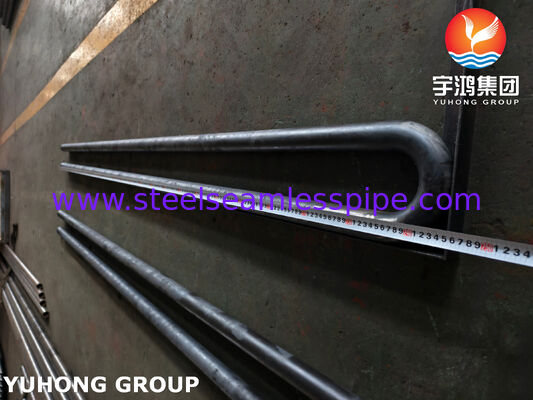

EN10216-2 P235GH TC1 गर्मी प्रतिरोधी गैर मिश्र धातु दबाव कार्बन स्टील यू ट्यूब
EN10216-2 P235GH TC1 गर्मी प्रतिरोधी गैर मिश्र धातु दबाव कार्बन स्टील यू-ट्यूब एक निर्बाध स्टील ट्यूब उत्पाद यूरोपीय मानक EN 10216-2 के अनुसार निर्मित है ️दबाव के प्रयोजनों के लिए सीमलेस स्टील ट्यूब ️ तकनीकी आपूर्ति की शर्तें ️ भाग 2: निर्दिष्ट उच्च तापमान गुणों के साथ गैर मिश्र धातु और मिश्र धातु स्टील ट्यूबयह P235GH गर्मी प्रतिरोधी गैर मिश्र धातु गुणवत्ता वाले स्टील से बना है (यूरोपीय इस्पात संख्या 1.0345), विशेष रूप से दबाव असर अनुप्रयोगों के लिए बनाया गया है जैसे किभाप के बॉयलर, दबाव के पात्र, हीट एक्सचेंजर और उच्च तापमान पाइपिंग सिस्टम.
सामग्री के नाम में, P दबाव उद्देश्य को दर्शाता है,235 ′′ एक न्यूनतम शक्ति 235 MPa का संकेत देता है जब दीवार मोटाई 16 मिमी या उससे कम हैण ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ्. TC1 के लिए खड़ा हैपरीक्षण श्रेणी 1, जिसका अर्थ है कि सामग्री के अधीन किया गयाविशिष्ट विनाशकारी परीक्षण(जैसेअल्ट्रासोनिक परीक्षण, एक्स-रे जांच और दृश्य निरीक्षण) निर्माण के दौरान दबाव वाहिकाओं के अनुप्रयोगों के लिए इसकी उपयुक्तता सुनिश्चित करने के लिए. उत्पाद एक में तैयार किया जाता हैयू-बेंडट्यूब झुकने के माध्यम से विन्यास।he लागू तापमान सीमा लगभग है200°C से 400°C, के साथअधिकतम लगभग 450°Cयू-ट्यूब विन्यास प्रभावी रूप से थर्मल विस्तार तनाव को समायोजित करता है,इसे विशेष रूप से शेल-एंड-ट्यूब हीट एक्सचेंजर्स और अन्य अनुप्रयोगों के लिए उपयुक्त बनाते हैं जिन्हें थर्मल डिस्पलेसमेंट मुआवजे की आवश्यकता होती है.
1रासायनिक एवं यांत्रिक गुण
| EN10216-2 P235GH TC1 रासायनिक संरचना (%) |
|||||||||
|
सी |
हाँ |
एमएन |
पी |
एस |
मो |
नि |
सीआर |
कु |
अन्य |
| ≤0.16 | ≤0.35 | ≤1.20 | ≤0.025 | ≤0.01 | ≤0.08 | ≤0.30 | ≤0.30 | ≤0.30 | Al ≤0.02 Ti ≤0.04 Nb ≤0.02 V ≤0.02 |
*Cr+Cu+Mo+Ni ≤0.70
यांत्रिक गुण
| कमरे के तापमान पर खिंचाव गुण | प्रभाव गुण | |||||||
| ऊपरी उपज शक्ति या प्रूफ शक्ति आरईएचया Rपी०2दीवार मोटाई के लिए T मिन. |
तन्य शक्ति आरm |
लम्बाई एक मिनट. [%] |
न्यूनतम औसत अवशोषित ऊर्जा केवी2[J] [°C] के तापमान पर |
|||||
| T ≤ 16 | 16 < T ≤ 40 | 40 < T ≤ 60 | एमपीए | मैं | t | मैं | t | |
| एमपीए | एमपीए | एमपीए | 0 | -10 | 0 | |||
| 235 | 225 | 215 | ३६० ₹ ५०० | 25 | 23 | 40 सी | 28 d | २७ सी |
2मुख्य लाभ
3. सहिष्णुता
| बाहरी व्यास डी [मिमी] |
पर सहिष्णुता D |
टी/डी अनुपात के लिए टी पर छूट | |||
| ≤0.025 | >0.025 ≤0.050 | >0.050 ≤0.10 | >0.10 | ||
| D ≤ 219.1 | ±1 प्रतिशत या ±0.5 मिमी जो भी अधिक हो | ±12.5% या ±0.4 मिमी जो भी अधिक हो | |||
| D > 219.1 | ±20 % | ±15 % | ±12.5 प्रतिशत | ±10 %* | |
| आंतरिक व्यास पर सहिष्णुता | टी/डी अनुपात के लिए टी पर छूट | ||||
| d | dमिन | ≤0.03 | >0.03 ≤0.06 | >0.06 ≤0.12 | >0.12 |
| ±1 प्रतिशत या ±2 मिमी, जो भी अधिक हो | 0 ′′ +2 % या 0 ′′ +4 मिमी जो भी अधिक हो | ±20 % | ±15 % | ±12.5 प्रतिशत | ±10 %* |
| बाहरी व्यास D [मिमी] |
पर सहिष्णुता D |
टी पर सहिष्णुतामिनएक टी के लिएमिन/D अनुपात | |||
| ≤0.02 | >0.02 ≤0.04 | >0.04 ≤0.09 | >0.09 | ||
| D ≤ 219.1 | ±1 प्रतिशत या ±0.5 मिमी जो भी अधिक हो | 0 ′′ +28% या 0 ′′ 0.8 मिमी जो भी अधिक हो | |||
| D > 219.1 | 0 ️ +50 % | 0 ️ +35 % | 0 ️ +28 % | 0 ️ +22 %* | |
| आंतरिक व्यास पर सहिष्णुता | टी पर सहिष्णुतामिनएक टी के लिएमिन/D अनुपात | |||
| d | dमिन | ≤0.05 | >0.05 ≤0.1 | >0.1 |
| ±1 प्रतिशत या ±2 मिमी, जो भी अधिक हो | 0 ′′ +2 % या 0 ′′ +4 मिमी जो भी अधिक हो | 0 ️ +50 % | 0 ️ +28 % | 0 ️ +22 %* |
*बाहरी व्यास D ≥ 355.6 मिमी के लिए ऊपरी दीवार की मोटाई को स्थानीय रूप से दीवार की मोटाई T के अतिरिक्त 5% से अधिक करने की अनुमति है।
| डी पर सहिष्णुता | टी पर सहिष्णुता |
| ±0.5 प्रतिशत या ±0.3 मिमी जो भी अधिक हो | ±10 % या ±0.2 मिमी जो भी अधिक हो |
4मुख्य अनुप्रयोग
