| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | API, PED , ABS, DNV, BV, LR |
| मॉडल संख्या: | एएसटीएम ए860 डब्ल्यूपीएचवाई 42 कार्बन स्टील स्ट्रेट टी |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाई-वुडन केस या पैलेट |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| प्रोडक्ट का नाम: | कार्बन स्टील टी | मानक: | एएसटीएम ए 860, एएसएमई एसए 860 |
|---|---|---|---|
| सामग्री: | डब्ल्यूपीएचवाई 42 | आकार: | 1/2 "से 48" |
| दीवार की मोटाई उपलब्ध है: | SCH.10S से SCH.XXS | आकार: | समान टी, रिड्यूसिंग टी, वाई टी |
| प्रकार: | निर्बाध | ||
| प्रमुखता से दिखाना: | एएसटीएम ए860 डब्ल्यूपीएचवाई 42 बटवेल्ड पाइप फिटिंग, कार्बन स्टील स्ट्रेट टी | ||

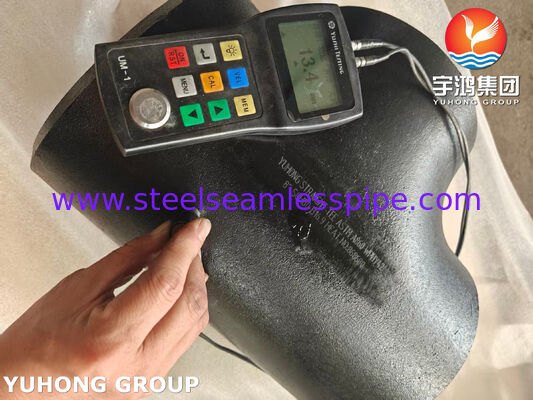

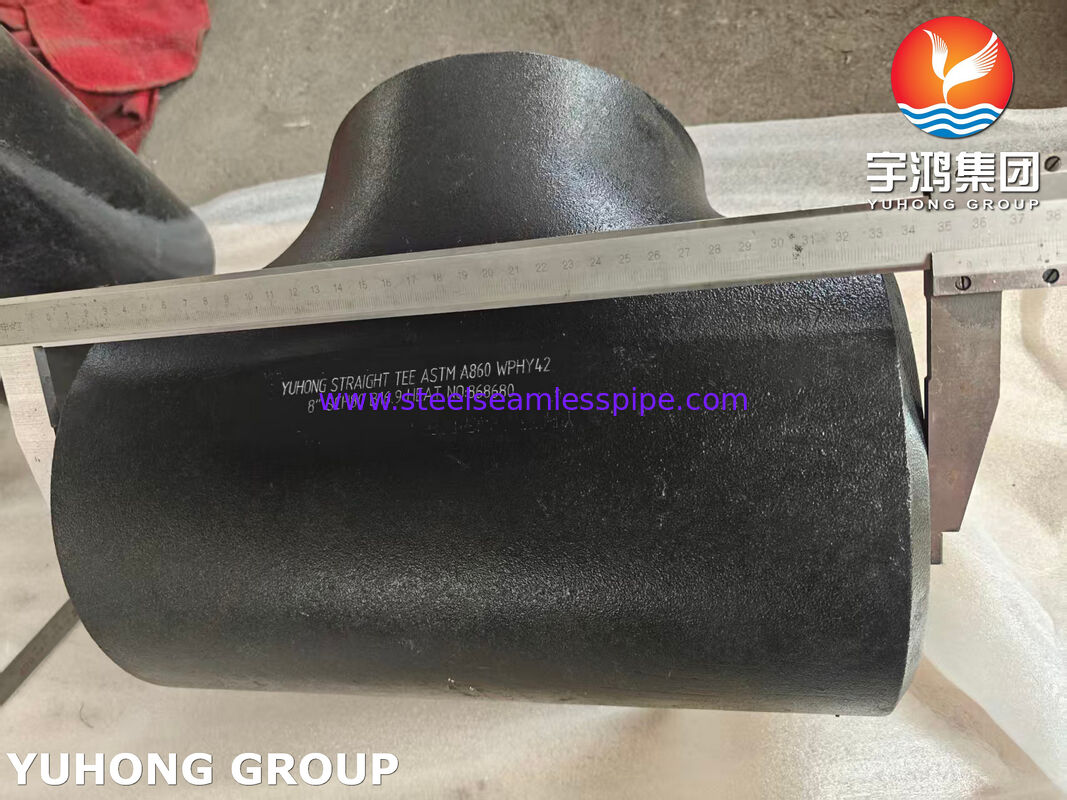

एएसटीएम ए860 डब्ल्यूपीएचवाई 42 कार्बन स्टील स्ट्रेट टी एएसएमई बी16.9 बटवेल्ड पाइप फिटिंग
ASTM A860 WPHY 42 कार्बन स्टील स्ट्रेट टी एक उच्च शक्ति, बट-वेल्ड पाइप फिटिंग है जो ASME B16.9 आयामी मानकों के अनुसार निर्मित होती है। "डब्ल्यूपीएचवाई 42" पदनाम 42,000 पीएसआई की न्यूनतम उपज शक्ति को इंगित करता है, जो फेरिटिक स्टील के नियंत्रित ताप उपचार के माध्यम से प्राप्त किया जाता है। एक सीधी टी के रूप में, इसमें 90‑डिग्री शाखा के साथ तीन समान आकार के उद्घाटन होते हैं, जिनका उपयोग पाइपिंग सिस्टम में प्रवाह को विभाजित करने या संयोजित करने के लिए किया जाता है। एएसएमई बी16.9 मानक इसके केंद्र-से-अंत आयाम, दीवार की मोटाई (मिलान पाइप शेड्यूल), बेवल सिरों और सहनशीलता को नियंत्रित करता है। यह फिटिंग तेल और गैस ट्रांसमिशन, पेट्रोकेमिकल प्लांट और कम तापमान सेवा जैसे मांग वाले अनुप्रयोगों के लिए डिज़ाइन की गई है, जहां एएसटीएम ए234 डब्ल्यूपीबी जैसे मानक कार्बन स्टील फिटिंग की तुलना में बेहतर ताकत और कठोरता की आवश्यकता होती है। इंस्टॉलेशन उच्च-उपज वाले पाइप (उदाहरण के लिए, एपीआई 5 एल एक्स 42 या एक्स 46) से सीधे बट-वेल्डिंग द्वारा होता है।
सीASTM A860 WPHY 42 कार्बन स्टील स्ट्रेट टी ASME B16.9 स्टील बटवेल्ड पाइप फिटिंग की हेमिकल संरचना%
| सी | एम.एन. | पी | एस | सी | नी | करोड़ | एमओ | घन | ती | वी | सह | अल | वी+को |
| ≤0.02 | 1.00-1.45 | ≤0.030 | ≤0.010 | 0.15-0.40 | ≤0.50 | ≤0.30 | ≤0.20 | ≤0.35 | ≤0.05 | ≤0.10 | ≤0.04 | ≤0.06 | ≤0.12 |
एएसटीएम ए860 डब्ल्यूपीएचवाई 42 कार्बन स्टील स्ट्रेट टी एएसएमई बी16.9 स्टील बटवेल्ड पाइप फिटिंग के यांत्रिक गुण
| उपज शक्ति (0.2% ऑफसेट) | तन्यता ताकत | बढ़ाव, 4डी में % | बढ़ाव, 2 इंच में % |
| ≥290 एमपीए | ≥415 एमपीए | 25 | 32 |
एएसटीएम ए860 के लिए विनिर्माण एवं परीक्षण आवश्यकताएँ
विनिर्माण: सीमलेस (छोटे आकार के लिए) या वेल्डेड (बड़े आकार के लिए प्लेट से) किया जा सकता है। वेल्डिंग के बाद, गुणों को बहाल करने के लिए फिटिंग को गर्मी-उपचार (सामान्यीकृत या शमन + टेम्पर्ड) किया जाता है।
गैर-विनाशकारी परीक्षा (एनडीई):
निर्मित फिटिंग में सभी वेल्ड को रेडियोग्राफ़ (आरटी) या अल्ट्रासोनिकली परीक्षण (यूटी) किया जाना चाहिए।
किसी भी सतह दोष की अनुमति नहीं है (चुंबकीय कण या तरल प्रवेशक निरीक्षण का उपयोग किया जा सकता है)।
ऊष्मा विश्लेषण: स्टील की प्रत्येक ऊष्मा के लिए रासायनिक संरचना प्रमाणित।
उत्पाद विश्लेषण: तैयार फिटिंग का नमूना समान रसायन शास्त्र के अनुरूप होना चाहिए।
अनुप्रयोग
तेल और गैस ट्रांसमिशन: एपीआई 5L X42 या X46 लाइन पाइप के साथ फिट बैठता है।
रासायनिक/पेट्रोकेमिकल संयंत्र: उच्च दबाव या कम तापमान वाली हाइड्रोकार्बन लाइनें।
खट्टा सेवा: अक्सर H₂S वातावरण के लिए NACE MR0175/ISO 15156 अनुपालन के साथ ऑर्डर किया जाता है (विशेष कठोरता नियंत्रण की आवश्यकता होती है)।
अपतटीय और आर्कटिक पाइपलाइन: जहां -50°F पर प्रभाव परीक्षण अनिवार्य है।
बिजली उत्पादन: उच्च दबाव वाली भाप या पानी की लाइनें।
