| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| मॉडल संख्या: | एएसटीएम ए815 यूएनएस एस32750 (1.4410 / मिश्र धातु 2507) |
| न्यूनतम आदेश मात्रा: | 1पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लाई-लकड़ी का केस/आयरन केस/प्लास्टिक कैप के साथ बंडल |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | ग्राहकों की आवश्यकताओं के अनुसार |
| प्रोडक्ट का नाम: | डुप्लेक्स स्टेनलेस स्टीलआई पाइप फिटिंग | विशिष्टता और सामग्री: | एएसटीएम ए815 यूएनएस एस32750 (1.4410 / मिश्र धातु 2507) |
|---|---|---|---|
| रिश्ते का प्रकार: | बट वेल्ड | आकार सीमा: | DN15-DN1200 (1/2 "-48") |
| प्रकार: | निर्बाध | परीक्षण: | यूटी, पीटी, एमटी, पीएमआई |
| आवेदन: | अपतटीय तेल और गैस प्लेटफार्म, अलवणीकरण संयंत्र, समुद्री इंजीनियरिंग, पेट्रोकेमिकल और रासायनिक प्रसंस |

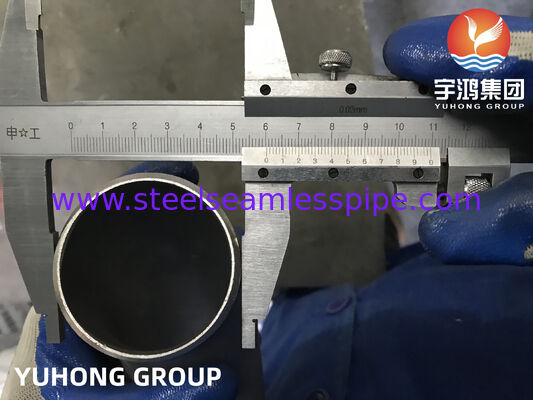

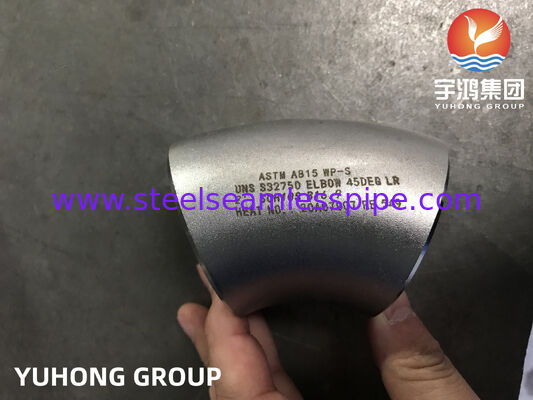

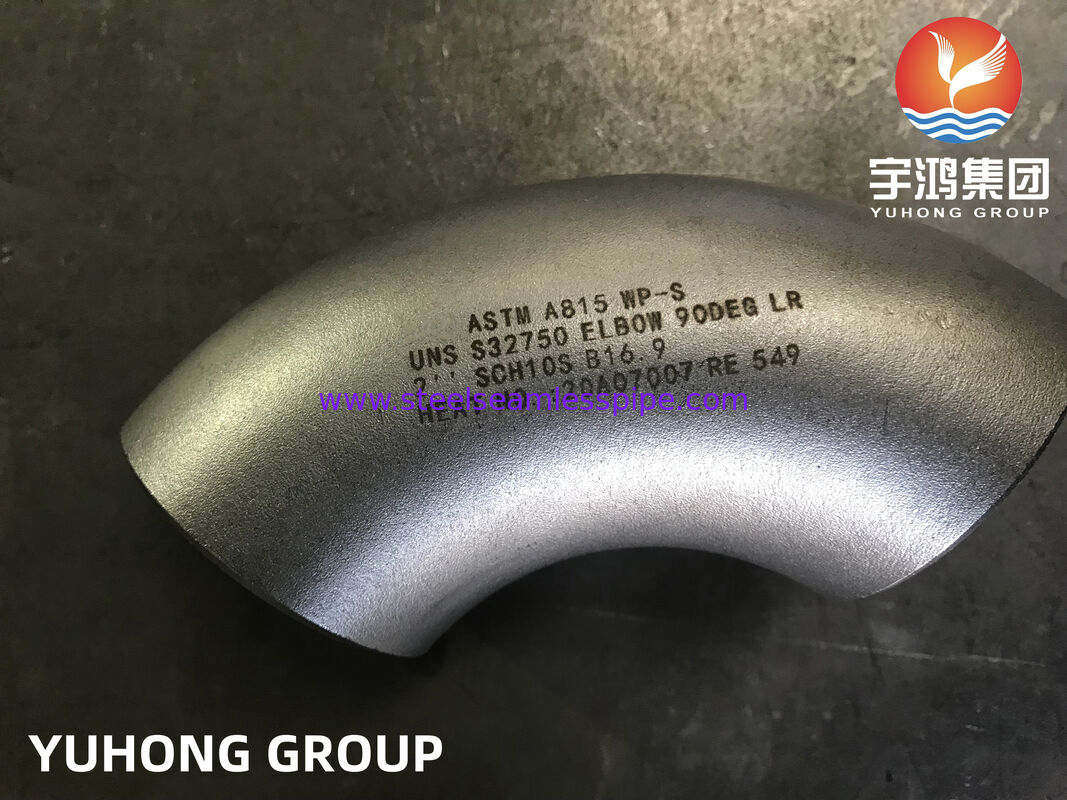

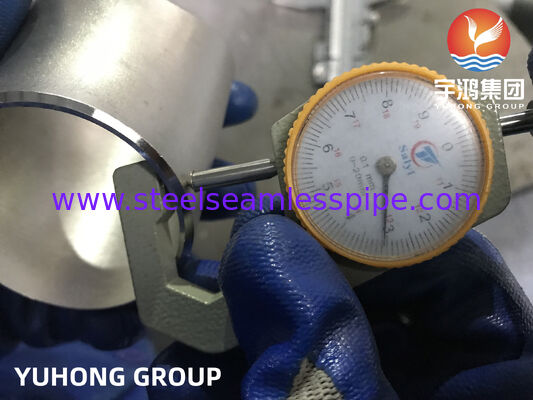

ASTM A815 UNS S32750 WP-S एल्बो, डुप्लेक्स स्टेनलेस स्टील पाइप फिटिंग B16.9
ASTM A815 UNS S32750 WP-S एल्बो ASTM A815 के अनुसार सुपर डुप्लेक्स स्टेनलेस स्टील (UNS S32750) से निर्मित एक पाइप फिटिंग है। पदनाम"WP-S" एक निर्बाध बट-वेल्ड फिटिंग को इंगित करता है, जिसका अर्थ है कि फिटिंग बॉडी निर्बाध रूप से गढ़ी गई है। इस कोहनी का उपयोग पाइपिंग सिस्टम में द्रव प्रवाह की दिशा बदलने के लिए किया जाता है (आमतौर पर 45° या 90° या 180°) (लंबे त्रिज्या एलआर और छोटे त्रिज्या एसआर डिजाइन दोनों में उपलब्ध)। UNS S32750 इसके लिए जाना जाता हैगड्ढे, दरार संक्षारण, तनाव संक्षारण क्रैकिंग और उच्च यांत्रिक शक्ति के लिए उत्कृष्ट प्रतिरोध।यह यूनिफाइड नंबरिंग सिस्टम पदनाम हैडुप्लेक्स स्टेनलेस स्टील 2507, बहुत के साथ एक सुपर डुप्लेक्स स्टेनलेस स्टीलउच्च शक्ति और असाधारण संक्षारण प्रतिरोध।इसे अपतटीय इंजीनियरिंग, पेट्रोकेमिकल, समुद्री जल अलवणीकरण और ग्रिप गैस डिसल्फराइजेशन जैसे गंभीर संक्षारक वातावरण के लिए आदर्श बनाना।
1.रासायनिक एवं मैकेनिकअल औरभौतिकगुण
| एएसटीएम ए815 एस32750 डब्ल्यूपी-एस रासायनिक संरचना (%) |
||||||||
| सी | एम.एन. | सी | पी | एस | करोड़ | नी | एन | घन |
| ≤0.030 | ≤1.20 | ≤0.8 |
≤0.035 |
≤0.020 | 24.0-26.0 | 6.0-8.0 | 0.24-0.32 | ≤0.5 |
यांत्रिक विशेषताएं
|
नम्य होने की क्षमता,
मिनट, केएसआई [एमपीए]
|
तन्यता ताकत,
केएसआई [एमपीए]
|
2 इंच में बढ़ाव [50 मिमी]
या 4D, न्यूनतम, %
|
कठोरता, HBW अधिकतम
|
| 80[550] | 116[800]-140[965] | 15.0 | 310 |
भौतिक गुण
|
घनत्व
|
पिघलने की सीमा
|
ऊष्मीय चालकता
|
थर्मल विस्तार का गुणांक
|
सतत संचालन तापमान
|
|
~7.8 ग्राम/सेमी³
|
1300℃ - 1440℃
|
14 डब्ल्यू/(एम·के)
|
12.0×10⁻⁶/K (20-100℃)
|
-50℃ से 250℃
|
|
श्रेणी
|
तापमान
|
शीतलक
|
टेम्परिंग
तापमान
|
| S32750 | 1920-2060℉ [1025-1125℃] |
पानी से बुझाना या अन्य तरीकों से तेजी से ठंडा करना | आवश्यक नहीं |
2. कुंजीफ़ायदा
S32750 का संक्षारण प्रतिरोध पारंपरिक डुप्लेक्स स्टील और उच्च-निकल मिश्र धातुओं को बदलने में इसका मुख्य लाभ है, जो मुख्य रूप से निम्नलिखित पहलुओं में परिलक्षित होता है:
गड्ढा और दरार संक्षारण प्रतिरोध: उच्च सीआर (25%), एमओ (4%), और एन (0.3%) के साथ, सामग्री ≥40 (और 43 तक) की पीआरईएन (पिटिंग प्रतिरोध समतुल्य संख्या) प्राप्त करती है, जो समुद्री जल में दीर्घकालिक सेवा को सक्षम बनाती है। सीपीटी ≥40℃ (20% NaCl समाधान), सीसीटी ≥35℃.
तनाव संक्षारण क्रैकिंग (एससीसी) प्रतिरोध: फेरिटिक चरण क्लोराइड-असर वाले वातावरण में उत्कृष्ट एससीसी प्रतिरोध प्रदान करता है, एक ऐसी संपत्ति जहां ऑस्टेनिटिक स्टेनलेस स्टील्स (उदाहरण के लिए, 316 एल) की कमी होती है.
अंतरग्रहीय संक्षारण प्रतिरोध: अत्यधिक कम सी सामग्री (≤0.030%) अनाज की सीमाओं पर क्रोमियम कार्बाइड वर्षा को कम करती है।
सामान्य संक्षारण प्रतिरोध: कार्बनिक अम्ल (फॉर्मिक, एसिटिक) के प्रति अत्यधिक प्रतिरोधी। 10% फॉर्मिक एसिड और 50% एसिटिक एसिड में संक्षारण दर <0.05 मिमी/वर्ष, बनाम 316एल के लिए >0.2 मिमी/वर्ष.
कटाव और संक्षारण थकान प्रतिरोध: क्षरण संक्षारण और संक्षारण थकान के लिए उत्कृष्ट प्रतिरोध.
3. प्रमुख अनुप्रयोग
अपतटीय इंजीनियरिंग:गहरे पानी में तेल एवं गैस निष्कर्षण, समुद्र के अंदर कई गुना, एफपीएसओ; एनएसीई एमआर0175/आईएसओ 15156 के अनुरूप
समुद्री जल अलवणीकरण:आरओ सिस्टम, एमएसएफ संयंत्र; असाधारण क्लोराइड संक्षारण प्रतिरोध (CPT ≥40℃)
पेट्रोकेमिकल:रिफाइनरी इकाइयाँ, रासायनिक रिएक्टर, हीट एक्सचेंजर्स
विद्युत उत्पादन एवं पर्यावरण:ग्रिप गैस डीसल्फराइजेशन (एफजीडी) सिस्टम, परमाणु सहायक पाइपिंग
पल्प पेपर:ब्लीचिंग प्लांट पाइपिंग सिस्टम
विशेष रसायन:पीटीए संयंत्र, उर्वरक उपकरण
| नाममात्र पाइप का आकार (इंच) |
बाहर व्यास |
90° कोहनी | 45° कोहनी | |||
| (मिमी) | (इंच) | लम्बी त्रिज्या | लघु त्रिज्या | लम्बी त्रिज्या | ||
| केंद्र से आमने सामने (इंच) |
केंद्र से आमने सामने (इंच) |
केंद्र से आमने सामने (इंच) |
RADIUS (इंच) |
|||
| 1/2 | 21.3 | 0.840 | 1 1/2 | – | 5/8 | |
| 3/4 | 26.7 | 1.050 | 1 1/8 | 7/16 | ||
| 1 | 33.4 | 1.315 | 1 1/2 | 1 | 7/8 | |
| 1 1/4 | 42.2 | 1.660 | 1 7/8 | 1 1/4 | 1 | |
| 1 1/2 | 48.3 | 1.900 | 2 1/4 | 1 1/2 | 1 1/8 | 3 |
| 2 | 60.3 | 2.375 | 3 | 2 | 1 3/8 | 4 |
| 2 1/2 | 73.0 | 2.875 | 3 3/4 | 2 1/2 | 1 3/4 | 5 |
| 3 | 88.9 | 3.500 | 4 1/2 | 3 | 2 | 6 |
| 3 1/2 | 101.6 | 4.000 | 5 1/4 | 3 1/2 | 2 1/4 | 7 |
| 4 | 114.3 | 4.500 | 6 | 4 | 2 1/2 | 8 |
| 5 | 141.3 | 5.563 | 7 1/2 | 5 | 3 1/8 | 10 |
| 6 | 168.3 | 6.625 | 9 | 6 | 3 3/4 | 12 |
| 8 | 219.1 | 8.625 | 12 | 8 | 5 | 12 |
| 10 | 273.1 | 10.750 | 15 | 10 | 6 1/4 | 15 |
| 12 | 323.9 | 12.750 | 18 | 12 | 7 1/2 | 18 |
