| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ASME, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000, EAC, TR CU, GOST R |
| मॉडल संख्या: | एएसटीएम बी171 सी46400 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | NEGOCIATED |
| पैकेजिंग विवरण: | प्लाइवुड का मामला या फूस |
| प्रसव के समय: | 20-80 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500 टन |
| सामग्री: | एएसटीएम बी171 सी46400 नौसेना पीतल | ट्यूब छेद व्यास: | ट्यूब ओडी + 0.2 से 0.4 मिमी |
|---|---|---|---|
| नाली के आयाम: | चौड़ाई: 3-5 मिमी; गहराई: 0.3-0.5 मिमी | नाली का स्थान: | ट्यूब साइड फेस से 5 मिमी और 25 मिमी के बीच |
| ट्यूब पिच: | 1.25× से 1.5× ट्यूब ओडी | डीज़िनसिफिकेशन प्रतिरोध: | टिन और आर्सेनिक सामग्री चयनात्मक जस्ता निक्षालन को रोकती है |
| प्रमुखता देना: | एएसटीएम बी171 नौसेना पीतल ट्यूब शीट,C46400 तांबा मिश्र धातु हीट एक्सचेंजर घटक,सटीक मशीनीकृत समुद्री कूलर ट्यूब शीट |
||
युहोंग समूह: परिशुद्ध हीट एक्सचेंजर घटक - ट्यूब से ट्यूबशीट तक
युहोंग ग्रुप कंपनी लिमिटेड संपूर्ण थर्मल सिस्टम की आपूर्ति करती है -शेल और ट्यूब हीट एक्सचेंजर्स (TEMA हीट एक्सचेंजर डिज़ाइन), प्रेशर वेसल और एयर कूलर- साथ ही प्रत्येक महत्वपूर्ण आंतरिक घटक:फिन ट्यूब, फर्नेस ट्यूब, हीट एक्सचेंजर ट्यूब, स्टेनलेस स्टील सीमलेस ट्यूब, निकल मिश्र धातु ट्यूब, कॉपर मिश्र धातु ट्यूब, हीट एक्सचेंजर ट्यूबशीट, और हीट एक्सचेंजर ट्यूब बंडल.

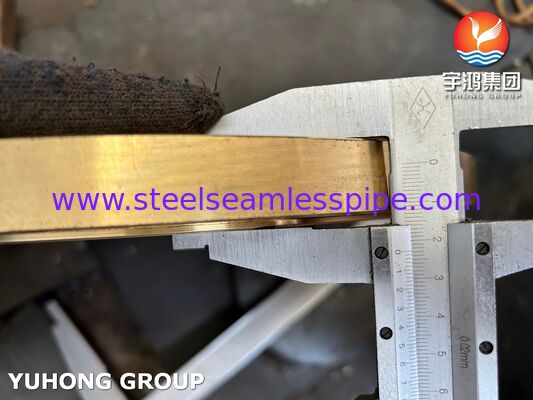

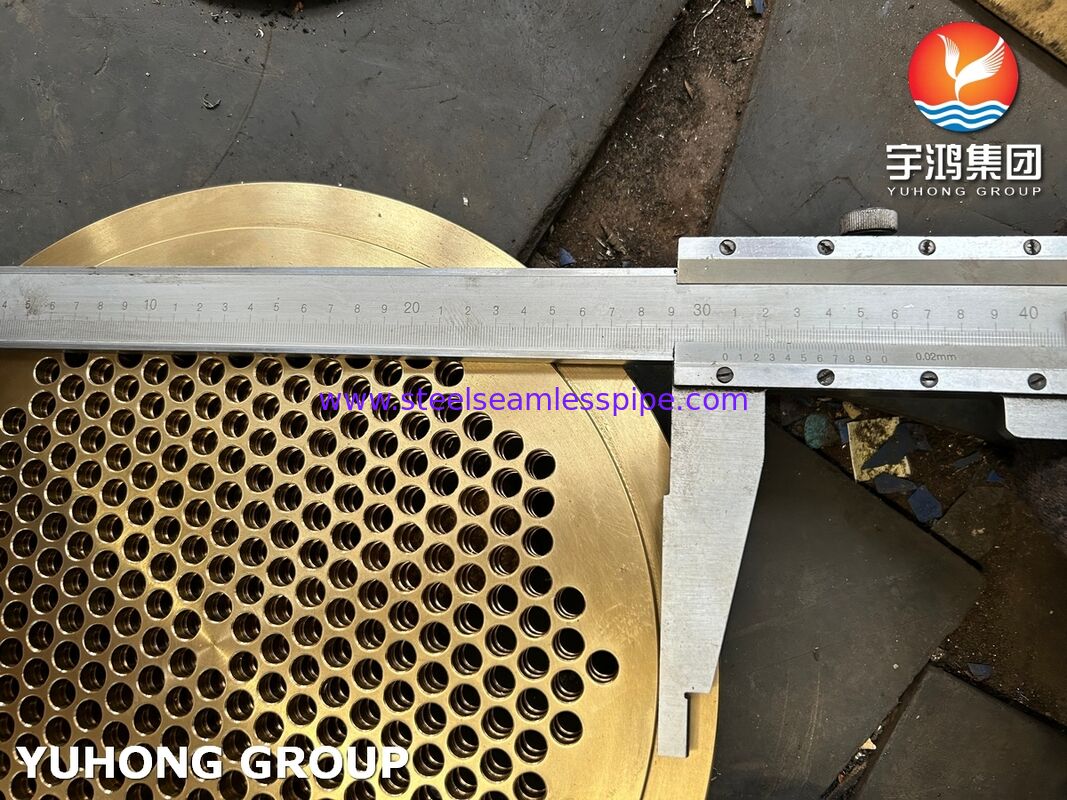

संलग्न तस्वीर में दिखाया गया हमारा एक हैएएसटीएम बी171 सी46400 नेवल ब्रास ट्यूबशीट- समुद्री जल और समुद्री शीतलन अनुप्रयोगों के लिए डिज़ाइन किया गया एक उच्च शक्ति, संक्षारण प्रतिरोधी तांबा मिश्र धातु घटक।
उत्पाद फोकस: नेवल ब्रास ट्यूबशीट - समुद्री जल हीट एक्सचेंजर्स के लिए मानक
हीट एक्सचेंजर ट्यूबशीटकिसी भी शेल और ट्यूब हीट एक्सचेंजर में सबसे महत्वपूर्ण दबाव बनाए रखने वाले घटकों में से एक है। यह बंडल में प्रत्येक ट्यूब को जोड़ता है, ट्यूब पक्ष को शेल पक्ष से अलग करता है, और इसे यांत्रिक ट्यूब विस्तार बलों और परिचालन दबाव/तापमान चक्रण दोनों का सामना करना पड़ता है।
छवि के आधार पर, यह ट्यूबशीट प्रदर्शित करती है:
सामग्री:एएसटीएम बी171 सी46400 (नौसेना पीतल/तांबा-जस्ता-टिन मिश्र धातु)
सामग्री प्रकार:कॉपर मिश्र धातु ट्यूब शीट - विशेष रूप से समुद्री जल प्रतिरोध के लिए तैयार की गई

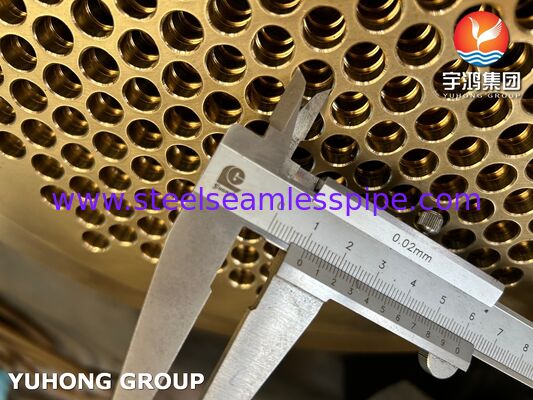

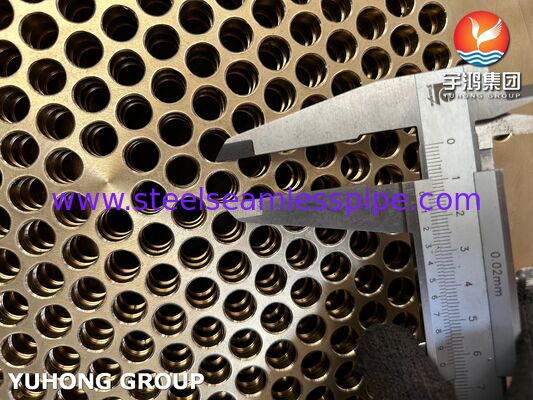

मशीनिंग:यांत्रिक ट्यूब विस्तार के लिए खांचे के साथ परिशुद्धता से ड्रिल किए गए ट्यूब छेद
अंकन:पूर्ण पता लगाने की क्षमता के लिए सामग्री पहचान ("एएसटीएम बी171 सी46400 ट्यूबशीट") के साथ स्पष्ट रूप से मुहर लगाई गई
ट्यूबशीट के लिए नेवल ब्रास (C46400) क्यों?
| संपत्ति | ट्यूबशीट आवेदन के लिए लाभ |
|---|---|
| कॉपर-जिंक-टिन मिश्र धातु | टिन जोड़ (लगभग 0.5‑1.0%) डीज़िनसिफिकेशन और तनाव संक्षारण क्रैकिंग के लिए असाधारण प्रतिरोध प्रदान करता है। |
| समुद्री जल अनुकूलता | स्वच्छ समुद्री जल, खारे पानी और उच्च क्लोराइड वातावरण में उत्कृष्ट संक्षारण प्रतिरोध। |
| गैल्वेनिक अनुकूलता | कॉपर मिश्र धातु ट्यूबों (C44300 एडमिरल्टी पीतल, C70600 90/10 Cu‑Ni, C71500 70/30 Cu‑Ni) के साथ अच्छी तरह से काम करता है। |
| अधिक शक्ति | कई शुद्ध तांबा मिश्र धातुओं की तुलना में मजबूत - ट्यूब विस्तार और बोल्ट भार का सामना करता है। |
| एएसएमई अनुपालन | एएसएमई अनुभाग II सामग्री विनिर्देशों के लिए पूरी तरह से पता लगाने योग्य। |
मुख्य घटक जो इस ट्यूबशीट के साथ इंटरफ़ेस करते हैं
| अवयव | सामग्री (विशिष्ट) | उपकरण प्रदर्शन में भूमिका |
|---|---|---|
| हीट एक्सचेंजर ट्यूब | कॉपर मिश्र धातु (C44300, C70600, C71500) | ट्यूबशीट छेद में लुढ़का हुआ; ट्यूब-साइड तरल पदार्थ (आमतौर पर समुद्री जल) ले जाता है। |
| फिन ट्यूब (वैकल्पिक) | कॉपर मिश्र धातु ट्यूब + एल्यूमीनियम/कॉपर फिन | गैस-शीतलन अनुप्रयोगों के लिए जोड़ा जा सकता है; आमतौर पर समुद्री जल कूलरों में उपयोग नहीं किया जाता है। |
| हीट एक्सचेंजर ट्यूब बंडल | ट्यूब + ट्यूबशीट + बैफल्स + टाई रॉड्स | पूर्ण हटाने योग्य कोर; ट्यूबशीट संरचनात्मक आधार है। |
| शैल/चैनल गैसकेट | संपीड़ित फाइबर, पीटीएफई, या धातु-जैकेटयुक्त | ट्यूबशीट चेहरे के खिलाफ सील; क्रॉस-लीकेज को रोकता है। |
| चैनल/बोनट | कार्बन स्टील (लेपित) या तांबा मिश्र धातु | ट्यूबशीट पर बोल्ट लगाया गया; ठंडा पानी वितरित करता है. |
| स्टेनलेस स्टील सीमलेस ट्यूब | वैकल्पिक ट्यूब सामग्री | आमतौर पर C46400 (अलगाव के बिना गैल्वेनिक संक्षारण जोखिम) के साथ जोड़ा नहीं जाता है। |
| निकल मिश्र धातु ट्यूब | अत्यधिक क्षरण के लिए वैकल्पिक | C46400 ट्यूबशीट के साथ उपयोग नहीं किया गया। |
हमारी नौसेना पीतल ट्यूबशीट की तकनीकी मुख्य विशेषताएं
डीज़िनसिफिकेशन प्रतिरोधी:टिन और आर्सेनिक सामग्री चयनात्मक जस्ता लीचिंग को रोकती है - साधारण पीतल में सबसे आम विफलता मोड।
परिशुद्धता ड्रिलिंग:लगातार ट्यूब रोलिंग सुनिश्चित करने के लिए ट्यूब छेदों को सटीक व्यास सहनशीलता (आमतौर पर +0.05/‑0.00 मिमी) तक ड्रिल किया जाता है।
नालीदार ट्यूब छेद:आंतरिक खांचे (आमतौर पर प्रति छेद 2 या 3 खांचे) विस्तारित ट्यूबों की खींचने की ताकत बढ़ाते हैं।
जाली या लुढ़का हुआ प्लेट:हम C46400 ट्यूबशीट की आपूर्ति करते हैंजाली(मोटे/उच्च दबाव के लिए) यालुढ़का हुआ प्लेट(मानक कर्तव्यों के लिए)।
पूर्ण पता लगाने की क्षमता:प्रत्येक ट्यूबशीट पर सामग्री ग्रेड और निरीक्षण पहचान की मुहर लगी होती है जैसा कि आपकी तस्वीर में दिखाया गया है।
ज्ञान मॉड्यूल: C46400 नेवल ब्रास बनाम अन्य कॉपर मिश्र धातु ट्यूबशीट - चयन गाइड
| मिश्र धातु | के लिए सबसे उपयुक्त | मुख्य लाभ | सीमाएँ |
|---|---|---|---|
| C46400 (नौसेना पीतल) | स्वच्छ समुद्री जल, खारा जल, मध्यम वेग | उत्कृष्ट डीज़िनसिफिकेशन प्रतिरोध; अच्छी ताकत; प्रभावी लागत | अमोनिया क्षरण के प्रति संवेदनशील; वेग ~2.5 मी/से. तक सीमित |
| C70600 (90/10 Cu‑Ni) | उच्च वेग वाला समुद्री जल, प्रदूषित जल, अपतटीय | बेहतर क्षरण प्रतिरोध; उच्च-वेग सेवा में लंबा जीवन | C46400 से अधिक महंगा |
| C71500 (70/30 Cu‑Ni) | अति उच्च वेग वाले, नौसैनिक लड़ाके | अधिकतम शक्ति और क्षरण प्रतिरोध | उच्चतम लागत |
| C44300 (नौवाहनविभाग पीतल) | ताजा पानी, कूलिंग टॉवर | अच्छी तापीय चालकता | समुद्री जल में कम संक्षारण प्रतिरोध |
C46400 नेवल ब्रास ट्यूबशीट कब चुनें:
ठंडा पानी हैस्वच्छ समुद्री जल या खारा जल(अत्यधिक प्रदूषित नहीं)
वेग नियंत्रित होता है(आमतौर पर ट्यूबों के माध्यम से 1.5‑2.5 मीटर/सेकेंड)
अमोनिया मौजूद नहीं हैपानी में (उदाहरण के लिए, उर्वरक संयंत्रों के बहाव क्षेत्र में नहीं)
तुम्हें इसकी जरूरत हैकॉपर-निकल का लागत प्रभावी विकल्पमध्यम समुद्री जल सेवा के लिए
C46400 ट्यूबशीट के लिए सामान्य अनुप्रयोग
शिपबोर्ड हीट एक्सचेंजर्स:इंजन जैकेट वॉटर कूलर, चिकनाई तेल कूलर (समुद्री जल की ओर)
तटीय बिजली संयंत्र:सहायक ठंडा पानी कंडेनसर, बियरिंग कूलर
विलवणीकरण संयंत्र:नमकीन पानी हीटर, बाष्पीकरणकर्ता कंडेनसर
अपतटीय प्लेटफार्म:प्रोसेस कूलर (जहाँ Cu‑Ni को अक्सर प्राथमिकता दी जाती है, लेकिन कम महत्वपूर्ण कार्य के लिए नेवल पीतल का उपयोग किया जाता है)
औद्योगिक चिलर:एक बार समुद्री जल को ठंडा करके
युहोंग ग्रुप से C46400 ट्यूबशीट ऑर्डर करने के लाभ
बिल्कुल आपकी ड्राइंग के अनुसार:हम आपके आयाम, छेद पैटर्न, नाली विनिर्देश और बोल्ट छेद लेआउट को मशीनीकृत करते हैं।
तेजी से बदलाव:फोर्ज्ड या प्लेट ब्लैंक को आमतौर पर 2-4 सप्ताह के भीतर मशीनीकृत किया जाता है।
कोई भी तांबा मिश्र धातु:C46400, C70600, C71500, C44300 - सभी उपलब्ध।
केवल घटक या पूर्ण बंडल:हम केवल ट्यूबशीट - या पूरी आपूर्ति करते हैंहीट एक्सचेंजर ट्यूब बंडल(ट्यूब, ट्यूबशीट, बैफल्स, टाई रॉड्स) इकट्ठे।
पूर्ण दस्तावेज़ीकरण:सामग्री परीक्षण प्रमाणपत्र (एमटीसी), आयामी रिपोर्ट, और (यदि आवश्यक हो) पीएमआई परीक्षण रिपोर्ट।
नॉलेज मॉड्यूल: रिप्लेसमेंट C46400 ट्यूबशीट को सही तरीके से कैसे निर्दिष्ट करें
महँगे बेमेल से बचने के लिए, हमें निम्नलिखित जानकारी की आवश्यकता है (इनमें से कोई भी भेजें):
मूल ट्यूबशीट ड्राइंग- सर्वोत्तम विकल्प। हम छेद के पैटर्न, मोटाई, OD और खांचे के स्थानों की हूबहू नकल करते हैं।
पुरानी ट्यूबशीट (भौतिक नमूना)- हम माप सकते हैं, रिवर्स-इंजीनियर, और मशीन एक आदर्श मैच कर सकते हैं।
एक्सचेंजर डेटा शीट- शेल आईडी, ट्यूब ओडी और पिच, गैसकेट विवरण, बोल्ट सर्कल व्यास।
नेवल ब्रास ट्यूबशीट से बचने के लिए सामान्य त्रुटियाँ:
ग़लत ट्यूब छेद व्यास- बहुत तंग और ट्यूबें नहीं डाली जा सकतीं; बहुत ढीले और मुड़े हुए जोड़ों से रिसाव होता है।
गायब खाँचे- दबाव या थर्मल साइक्लिंग से ट्यूबें बाहर निकल जाएंगी।
ग़लत सामग्री- C46400 बनाम C44300 बनाम C70600 भ्रम। हमेशा मिश्रधातु की पुष्टि करें।
गैल्वेनिक बेमेल- गैस्केट को अलग किए बिना C46400 ट्यूबशीट को स्टेनलेस स्टील ट्यूब के साथ न जोड़ें (तीव्र गैल्वेनिक जंग का खतरा)।
C46400 के लिए ट्यूब होल पैटर्न और ग्रूव विवरण (प्रति TEMA / ASME)
| पैरामीटर | विशिष्ट मूल्य/अभ्यास |
|---|---|
| ट्यूब छेद व्यास | ट्यूब ओडी + 0.2 से 0.4 मिमी |
| नाली के आयाम | चौड़ाई: 3‑5mm; गहराई: 0.3‑0.5 मिमी; आमतौर पर प्रति छेद 2 या 3 खांचे |
| नाली का स्थान | ट्यूब साइड फेस से 5 मिमी और 25 मिमी के बीच |
| ट्यूब पिच | 1.25× से 1.5× ट्यूब ओडी (त्रिकोणीय या चौकोर पैटर्न) |
| बोल्ट होल सर्कल | प्रति टेमा या ग्राहक निकला हुआ किनारा मानक |
घटक-केवल आपूर्ति - हम भी प्रदान करते हैं
यदि आपको केवल भागों की आवश्यकता है (पूर्ण एक्सचेंजर की नहीं), तो हम आपूर्ति करते हैं:
हीट एक्सचेंजर ट्यूब- तांबा मिश्र धातु (सी44300, सी70600, सी71500), लंबाई में कटौती, अंत में रोलिंग के लिए तैयार
फिन ट्यूब- एयर कूलर या अपशिष्ट ताप पुनर्प्राप्ति रेट्रोफिट के लिए
बैफल्स, टाई रॉड्स, स्पेसर्स- नेवल पीतल या लेपित कार्बन स्टील में
स्टेनलेस स्टील सीमलेस ट्यूब, निकल मिश्र धातु ट्यूब- अन्य अनुप्रयोगों के लिए अलग से उपलब्ध है
चैनल कवर, गास्केट, फास्टनरों- पूर्ण स्पेयर पार्ट्स पैकेज
विशिष्ट उद्योग जो C46400 ट्यूबशीट का उपयोग करते हैं
| उद्योग | विशिष्ट सेवा | C46400 क्यों |
|---|---|---|
| समुद्री/जहाज़ निर्माण | समुद्री जल-ठंडा एक्सचेंजर्स | उत्कृष्ट समुद्री जल प्रतिरोध, लागत प्रभावी |
| तटीय बिजली संयंत्र | सहायक ठंडा पानी | खारे पानी को संभालता है, Cu‑Ni ट्यूबों के साथ अच्छा गैल्वेनिक युग्मन |
| डिसेलिनेशन | नमकीन पानी हीटर | क्लोराइड हमले का प्रतिरोध, लंबी सेवा जीवन |
| अपतटीय तेल एवं गैस | प्लेटफार्म प्रक्रिया कूलर | समुद्री वातावरण और समुद्री जल में विश्वसनीय |
| एचवीएसी (समुद्री जल शीतलन) | एक बार-कंडेनसर के माध्यम से | Cu‑Ni का किफायती विकल्प |
अपनी C46400 ट्यूबशीट के लिए कोटेशन प्राप्त करें
अपनी तस्वीर की तरह एक नेवल ब्रास ट्यूबशीट उद्धृत करने के लिए, निम्नलिखित को भेजेंjimmy@steelseamlesspipe.com:
ड्राइंग (पीडीएफ, स्कैन, या मुख्य आयामों के साथ हाथ से स्केच: ओडी, मोटाई, ट्यूब छेद का आकार और पिच, बोल्ट सर्कल)
या: रिवर्स इंजीनियरिंग के लिए हमें अपनी पुरानी ट्यूबशीट भेजें (वापसी शिपिंग की व्यवस्था)
सामग्री ग्रेड: C46400 (जैसा दिखाया गया है) या अन्य तांबा मिश्र धातु
आवश्यक मात्रा (1 टुकड़ा या उत्पादन रन)
हम अनुमोदन, मूल्य और डिलीवरी शेड्यूल के लिए एक आयामी ड्राइंग के साथ जवाब देंगे - आमतौर पर 48 घंटे।
