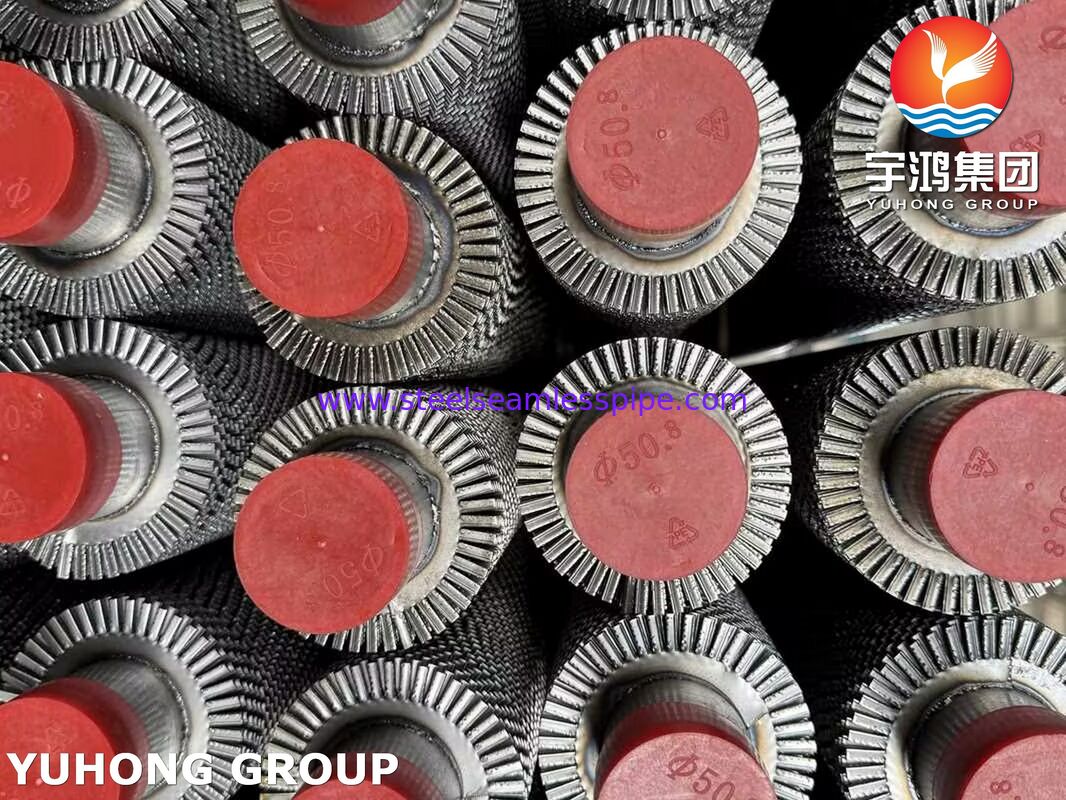

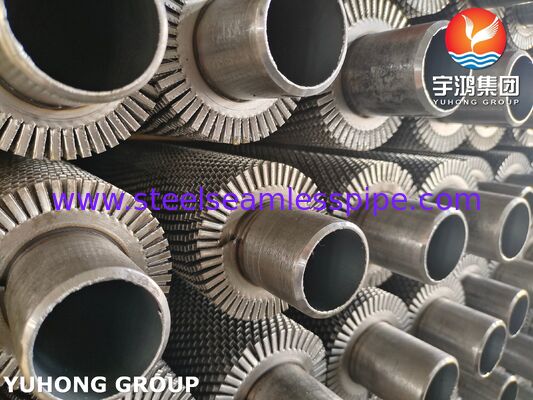

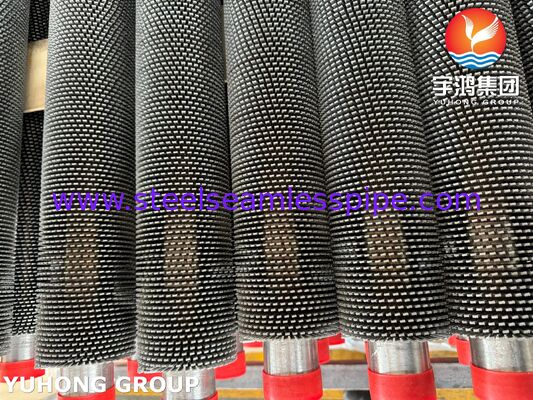

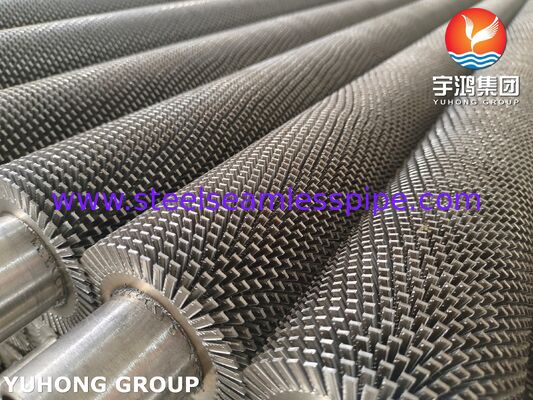

एचआरएसजी हार्प्स, सुपरहीटर, इकोनॉमाइज़र, इवापोरेटर के लिए सींग वाले फिन ट्यूब

दांतेदार फिन ट्यूब हीट रिकवरी स्टीम जेनरेटर (एचआरएसजी) में महत्वपूर्ण उच्च-दक्षता वाले घटक हैं, जो बिजली संयंत्रों के भीतर इकोनॉमाइज़र, इवेपोरेटर और सुपरहीटर के लिए गर्मी हस्तांतरण सतह क्षेत्र को अधिकतम करते हैं। ये ट्यूब, अक्सर दांतेदार (खंडित फिन) के साथ उच्च-आवृत्ति वेल्डेड, कुल उपकरण आकार को कम करते हैं, गैस-साइड गर्मी हस्तांतरण को बढ़ाते हैं, और उच्च तापमान वाले फ्लू गैसों को कुशलतापूर्वक प्रबंधित करते हैं।

युहोंग ग्रुप दांतेदार फिन वाली ट्यूबों के निर्माण में माहिर है और लंबे समय से मध्य पूर्व, दक्षिण अमेरिका, अफ्रीका, यूरोप और अन्य क्षेत्रों में बाजारों की आपूर्ति कर रहा है, इसके अतिरिक्त, हम हार्प्स के लिए असेंबली सेवाएं, साथ ही ऑन-साइट इंस्टॉलेशन मार्गदर्शन प्रदान कर सकते हैं।

• इकोनॉमाइज़र (प्रीहीटर): ठंडे, डाउनस्ट्रीम अनुभाग में स्थित, ये ट्यूब निम्न-श्रेणी की गर्मी का उपयोग करके फ़ीडवाटर को प्रीहीट करती हैं। फ्लू गैस से गर्मी अवशोषण को अनुकूलित करने के लिए अक्सर यहां दांतेदार फिन का उपयोग किया जाता है।
• इवेपोरेटर: ये ट्यूब प्रीहीटेड पानी को संतृप्त भाप में परिवर्तित करती हैं। इनका उपयोग अक्सर एचआरएसजी के "वाटर वॉल" या फर्श में किया जाता है, जहां उच्च तापीय चालकता की आवश्यकता होती है।
• सुपरहीटर: सबसे गर्म गैस स्ट्रीम में स्थित, ये ट्यूब संतृप्त भाप के तापमान को संतृप्ति बिंदु से ऊपर बढ़ाती हैं, अक्सर उच्च तापमान वाली गैस को संभालने के लिए टिकाऊ सामग्री की आवश्यकता होती है, जहां दांतेदार फिन गर्मी को कुशलतापूर्वक वितरित करने में मदद करते हैं।

• सामग्री: अक्सर कार्बन स्टील, मिश्र धातु स्टील, या स्टेनलेस स्टील से निर्मित होते हैं ताकि कठोर, उच्च-तापमान, उच्च-दबाव वाले वातावरण का सामना किया जा सके।
• डिजाइन: दांतेदार डिजाइन (जिसे खंडित भी कहा जाता है) फ्लू गैस की सीमा परत को तोड़ता है, जिससे ठोस फिन की तुलना में गर्मी हस्तांतरण गुणांक बढ़ जाता है।
• निर्माण: फिन को बेस ट्यूब से जोड़ने के लिए उच्च-आवृत्ति विद्युत प्रतिरोध वेल्डिंग का उपयोग किया जाता है, जो एक सुरक्षित धातुकर्म बंधन और विश्वसनीय तापीय प्रदर्शन सुनिश्चित करता है।
• एचआरएसजी हार्प्स: इन ट्यूबों को आमतौर पर ऊर्ध्वाधर या क्षैतिज मॉड्यूल (हार्प्स) में व्यवस्थित किया जाता है और हेडर के माध्यम से क्रॉसओवर पाइपिंग से जोड़ा जाता है।

दांतेदार फिन ट्यूबों के लिए एक सटीक कोटेशन प्राप्त करने के लिए, आपको प्रदान करना होगा बेस ट्यूब विनिर्देश (ओडी, दीवार की मोटाई, सामग्री, और कुल लंबाई), फिन विनिर्देश (ऊंचाई, मोटाई, घनत्व, और सामग्री), और कुल मात्रा। आवश्यक तकनीकी विवरणों में दांतेदार पैटर्न, आवश्यक प्लेन एंड लंबाई, और प्रासंगिक डिजाइन मानक शामिल हैं।

• बेस ट्यूब विनिर्देश: बाहरी व्यास (ओडी) और दीवार की मोटाई (डब्ल्यूटी) (जैसे, 25.4 मिमी ओडी x 2.77 मिमी डब्ल्यूटी या 1'' ओडी x 12 बी डब्ल्यू जी)।
• ट्यूब सामग्री: ग्रेड (जैसे, एसए106 जीआर.बी, स्टेनलेस स्टील टीपी304एच, मिश्र धातु स्टील टी11/टी22)।
• ट्यूब लंबाई: कुल लंबाई, और सादे (अनफिन्ड) सिरों की विशिष्ट लंबाई।
• फिन आयाम: फिन ऊंचाई (जैसे, 15.88 मिमी), मोटाई (जैसे, 1.0 मिमी), और प्रकार।
• फिन घनत्व: प्रति इंच फिन (एफपीआई) या पिच (जैसे, 6 मिमी)।
• दांतेदार पैटर्न: खंडों की संख्या या दांतेदार की चौड़ाई।
• फिन सामग्री: कार्बन स्टील, स्टेनलेस स्टील, या मिश्र धातु स्टील।
• मात्रा: ट्यूबों की कुल संख्या या मीटर/फीट में कुल लंबाई।
• लागू मानक: उदाहरण के लिए, एएसएमई, ईएन, या जीबी मानक।
