| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम ए358 क्लास 1 टीपी316एल स्टेनलेस स्टील वेल्डेड पाइप |
| न्यूनतम आदेश मात्रा: | 1000KGS |
|---|---|
| पैकेजिंग विवरण: | प्लास्टिक कैप के साथ प्लाई-लकड़ी का केस/बंडल |
| भुगतान शर्तें: | एल/सी,टी/टी |
| प्रोडक्ट का नाम: | स्टेनलेस स्टील वेल्डेड पाइप | मानक: | ASTM A358/ ASME SA358 |
|---|---|---|---|
| सामग्री ग्रेड: | टीपी316/316एल | आयुध डिपो: | 1/4" से 32" या कस्टम |
| मोटाई: | SCH.5S- SCH.XXS | लंबाई: | सिंगल रैंडम, डबल रैंडम और कट लेंथ |
| कक्षा: | कक्षा 1, 2, 3, 4, 5 | भुगतान की शर्तें: | सादा अंत, बेवेल्ड अंत |
| आवेदन: | रासायनिक प्रसंस्करण, पेट्रोकेमिकल, तेल और गैस, खाद्य प्रसंस्करण, | ||
| प्रमुखता देना: | ASTM A358 स्टेनलेस स्टील वेल्डेड पाइप,ASME SA358 TP316L दोहरी वेल्डेड पाइप,गारंटी के साथ एफडब्ल्यू स्टेनलेस स्टील पाइप |
||

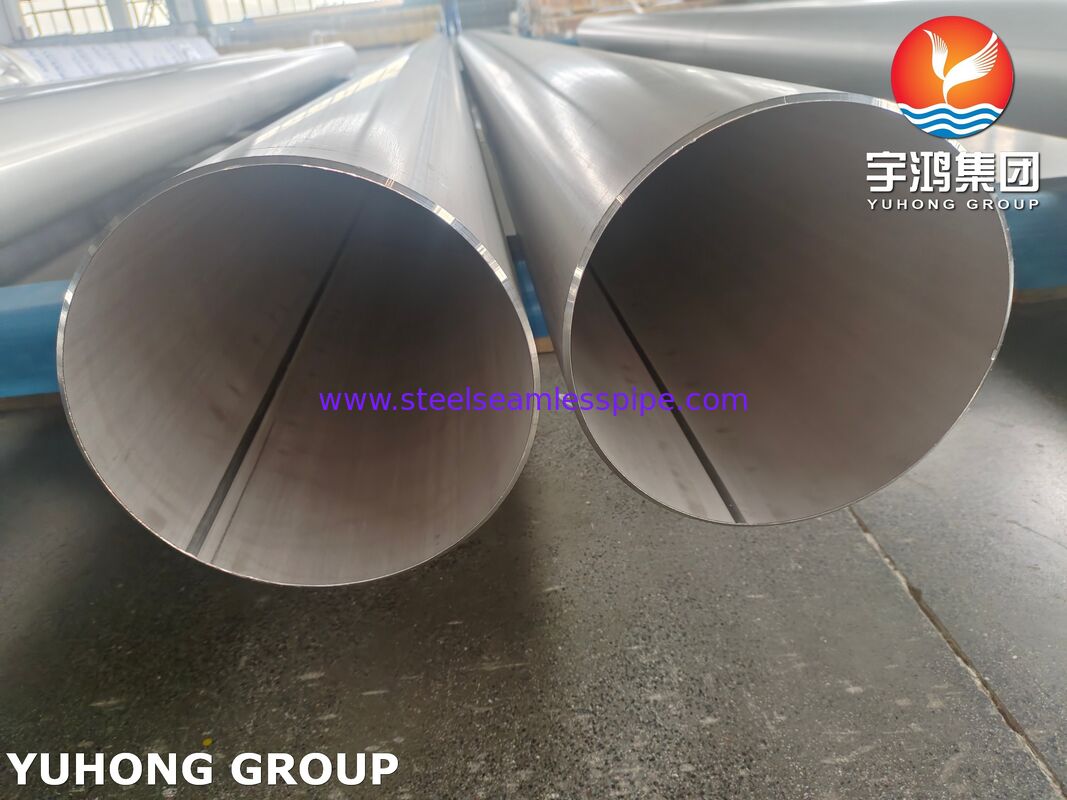

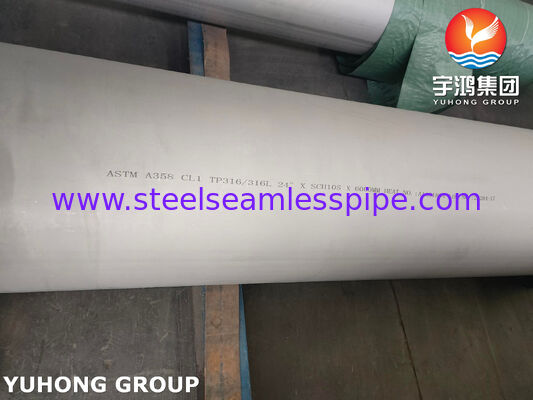

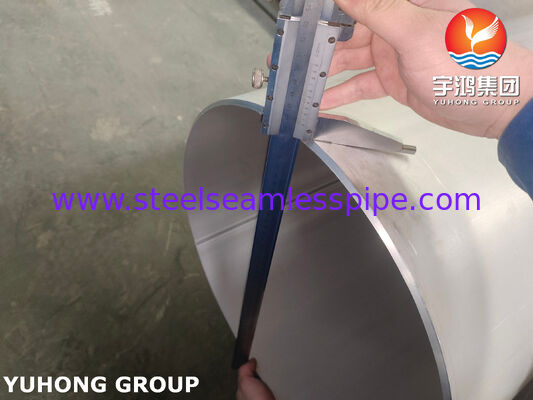

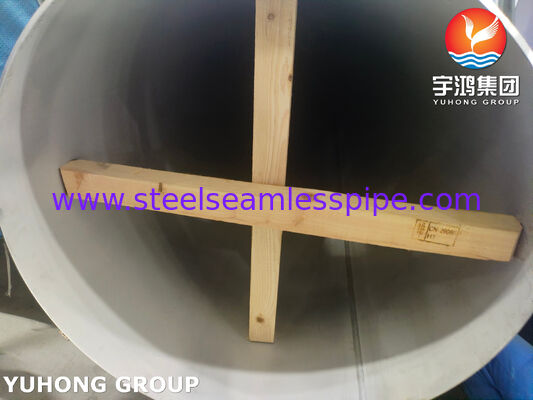

ASTM A358 / ASME SA358 CL.1 TP316/316L स्टेनलेस स्टील EFW पाइप डबल वेल्डेड पाइप
ASTM A358 TP316/316L क्लास 1 स्टेनलेस स्टील EFW डबल वेल्डेड पाइप एक बड़े व्यास का, अनुदैर्ध्य रूप से वेल्डेड स्टेनलेस स्टील पाइप है। यह एक दोहरे-प्रमाणित निम्न-कार्बन स्टेनलेस स्टील प्लेट से बनाया गया है, जो दोनों तरफ से पूर्ण प्रवेश के लिए वेल्डेड है, और फिर संक्षारण प्रतिरोध को अधिकतम करने के लिए पूरी तरह से हीट-ट्रीटेड है। यह गंभीर सेवा स्थितियों के लिए डिज़ाइन किया गया एक उच्च-अखंडता उत्पाद है।
ASTM A312 वेल्डेड पाइप और ASTM A358 वेल्डेड पाइप के बीच तुलना
| विशेषता | ASTM A312 वेल्डेड पाइप | ASTM A358 क्लास 1 EFW |
|---|---|---|
| विशिष्ट वेल्डिंग विधि | सिंगल-वेल्डेड (बाहर से) | डबल-वेल्डेड (बाहर + अंदर) |
| वेल्ड एक्सेस | केवल बाहर (स्वचालित संलयन) | अंदर और बाहर (बैक-गौगिंग के साथ) |
| हीट ट्रीटमेंट | सोल्यूशन एनील्ड (आवश्यक) | सोल्यूशन एनील्ड (क्लास 1 के लिए आवश्यक) |
| विशिष्ट उपयोग का मामला | सामान्य संक्षारण सेवा, छोटे व्यास, हल्की दीवारें। | गंभीर सेवा, बड़े व्यास, मोटी दीवारें, उच्च दबाव। |
| डबल वेल्ड की अनुमति है? | नहीं | हाँ (डबल वेल्डेड विनिर्देश के लिए अनिवार्य) |
रासायनिक संरचना % TP316/316L क्लास1 EFW स्टेनलेस स्टील पाइप
| सामग्री |
|
||||||||||
| C | Mn | P | S | Si | Cr | Ni | Mo | N B | Nb | Ti | |
| A358 TP304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0-20.0 | 8.0-11.0 | … | … | … | … |
| A358 TP304L | 0.035 D | 2.00 | 0.045 | 0.030 | 1.00 | 18.0-20.0 | 8.0-13.0 | … | … | … | … |
| A358 TP316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0-18.0 | 11.0-14.0 | 2.00-3.00 | … | … | … |
| A358 TP316L | 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0-18.0 | 10.0-14.0 | 2.00-3.00 | … | … | … |
| A358 TP316Ti | 0.08 | 2.00 | 0.045 | 0.030 | 0.75 | 16.0-18.0 | 10.0-14.0 | 2.00-3.00 | 0.10 | … | 5x(C+N)-0.70 |
ASTM A358 वेल्डेड पाइप मोटाई सहनशीलता
| विनिर्देश | अनुमेय ओडी मिमी में | अनुमेय दीवार मोटाई भिन्नता | मिमी में सटीक लंबाई सहनशीलता | परीक्षण आवश्यकता | ||||
|---|---|---|---|---|---|---|---|---|
| नाममात्र व्यास | ओवर | अंडर | % ओवर | % अंडर | ओवर | अंडर | ||
| ASTM-A312 सीमलेस और वेल्डेड पाइप |
3.175-38.1 शामिल | .4 | .79 | न्यूनतम दीवार 12.5% नाममात्र दीवार से कम निर्दिष्ट | 6.4 0 | 0 | तनाव परीक्षण | |
| 38.1-1016 शामिल | .79 | .79 | 6.4 0 | 0 | फ्लैटनिंग टेस्ट | |||
| 101.6-203.2 शामिल | 1.59 | .79 | 6.4 0 | 0 | 100% हाइड्रोस्टैटिक टेस्ट | |||
| (आमतौर पर रैंडम लंबाई ऑर्डर की जाती है | ASTM A-530 देखें | |||||||
| ASTM A358 EFW/ वेल्डेड पाइप |
219.08-750mm या 0.01 इंच | +0.5% | -0.3 | 6.0 | ASTM A-530 देखें | |||
प्रक्रिया: EFW (इलेक्ट्रिक फ्यूजन वेल्डिंग)
EFW एक वेल्डिंग प्रक्रिया है जहां पाइप को एक सपाट प्लेट (स्केलप) से बनाया जाता है और फिर अनुदैर्ध्य रूप से वेल्डेड किया जाता है।
यह कैसे काम करता है: प्लेट किनारों को तैयार किया जाता है, एक साथ लाया जाता है, और एक इलेक्ट्रिक आर्क का उपयोग करके फ्यूज किया जाता है। फिलर धातु आमतौर पर जोड़ी जाती है।
ERW से तुलना: जबकि अक्सर परस्पर विनिमय के लिए उपयोग किया जाता है, EFW आमतौर पर फिलर धातु (उपभोज्य) के साथ वेल्डिंग को संदर्भित करता है, जबकि ERW (इलेक्ट्रिक रेजिस्टेंस वेल्डिंग) आमतौर पर फिलर धातु का उपयोग नहीं करता है और दबाव और प्रतिरोध गर्मी पर निर्भर करता है। EFW मोटी दीवारों और गंभीर सेवाओं के लिए पसंद किया जाता है।
अनुप्रयोग
मजबूत वेल्डिंग विधि और उच्च संक्षारण प्रतिरोध के कारण, इस पाइप का उपयोग मांग वाले वातावरण में किया जाता है:
रासायनिक प्रसंस्करण: एसिड, सल्फेट्स और क्लोराइड को संभालना।
पेट्रोकेमिकल रिफाइनरियां: उच्च तापमान हाइड्रोकार्बन सेवा।
फार्मास्युटिकल और खाद्य प्रसंस्करण: जहां स्वच्छता और संक्षारण प्रतिरोध महत्वपूर्ण हैं।
जल उपचार: विलवणीकरण संयंत्र और अपशिष्ट जल उपचार (क्लोराइड संक्षारण का प्रतिरोध करता है)।
ऊर्जा उत्पादन: फ्लू गैस डिसल्फराइजेशन (FGD) सिस्टम।
