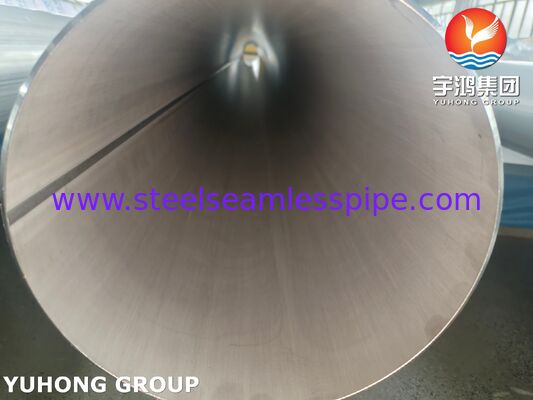

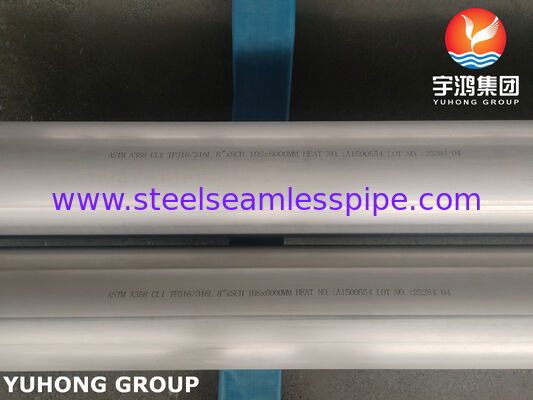

ASTM A358 TP316L स्टेनलेस स्टील वेल्डेड पाइप, अचारित और एनील्ड

ASTM A358 TP316L स्टेनलेस स्टील वेल्डेड पाइप अचार और एनील

एएसटीएम ए३५८specification covers electric fusion welded austenitic chromium nickel stainless steel pipes suitable for industrial projects such as high-temperature and high-pressure corrosive medium transportation projects, खाद्य ग्रेड स्वच्छता पर्यावरण, और समुद्री इंजीनियरिंग. ASTM A358/ASME SA358 TP316L सामग्री की तन्यता शक्ति ≥ 485 MPa है, उपज शक्ति ≥ 170 MPa है,लम्बाई ≥ 35% (गाइज लंबाई 50 मिमी), और कठोरता HB ≤ 217 है (समाधान उपचार के बाद) । यह पतला सल्फ़्यूरिक एसिड, एसिटिक एसिड, फॉस्फोरिक एसिड,क्लोराइड समाधान कमरे के तापमान पर और निरंतर उपयोग तापमान ≤ 870 °C के साथ उच्च तापमान वातावरण में.

ASTM A358 TP316L स्टेनलेस स्टील रासायनिक संरचना %

ASTM A358 TP316L स्टेनलेस स्टील वेल्डेड पाइप विनिर्माण और परीक्षण आवश्यकताएं

1. उत्पादन प्रक्रिया

• वेल्डिंग विधि:एकतरफा या दोतरफा वेल्डिंग निष्क्रिय गैस संरक्षण के तहत
• वेल्ड के बाद उपचारः1050-1120 °C पर तेजी से ठंडा करने के साथ एक समाधान उपचार की आवश्यकता होती है, और वेल्ड सीम को ASTM A380 मानक के अनुसार अचार और निष्क्रिय किया जाता है

2गुणवत्ता निरीक्षण

• विनाशकारी परीक्षण:100% रेडियोग्राफिक परीक्षण (RT) या अल्ट्रासोनिक परीक्षण (UT) ASTM E164/E213 के अनुसार करें; ASTM E165 के अनुसार वेल्ड पैनेट्रेशन परीक्षण (PT) करें

• दबाव परीक्षण:एएसटीएम ए 450 की सामान्य आवश्यकताओं के अनुसार डिजाइन दबाव का ≥ 1.5 गुना पानी के दबाव का परीक्षण करें

• सतह की गुणवत्ता:कोई दोष जैसे दरारें या संलयन की कमी सुनिश्चित करें, और आंतरिक दीवार एक चिकनी संक्रमण होना चाहिए




ASTM A358 TP316L स्टेनलेस स्टील ASTM A312 TP316L के साथ तुलना करें

ASTM A358 विनिर्माण प्रक्रिया और वेल्ड उपचार

एएसटीएम ए 358 मानक वेल्डिंग और पोस्ट-ट्रीटमेंट प्रक्रियाओं के आधार पर स्टील पाइप को कई ग्रेड में वर्गीकृत करता हैः

1वर्ग 1:

• प्रक्रिया: स्वचालित वेल्डिंग विधि, कोई भरने वाली धातु नहीं।
• वेल्ड ट्रीटमेंटः वेल्ड पाइप के अंदर और बाहर दोनों सतहों का 100% रेडियोग्राफिक निरीक्षण (आरटी) + पूरे वेल्ड पाइप का समाधान गर्मी उपचार।
• विशेषताएंः उच्चतम गुणवत्ता का ग्रेड, सबसे अधिक मांग वाली परिचालन स्थितियों के लिए उपयुक्त।

2वर्ग 3:

• प्रक्रियाः स्वचालित वेल्डिंग विधि, भरने वाली धातु के साथ या बिना।
• वेल्ड ट्रीटमेंट: पूरे वेल्डेड पाइप का समाधान हीट ट्रीटमेंट।
• विशेषताएं: सबसे आम ग्रेड, अधिकांश उच्च तापमान और संक्षारक वातावरण के लिए उपयुक्त।

3कक्षा 5:

• प्रक्रियाः स्वचालित वेल्डिंग विधि, भरने वाली धातु के साथ।
• वेल्ड ट्रीटमेंट: वेल्ड के लिए कोई हीट ट्रीटमेंट की आवश्यकता नहीं है (वेल्ड की स्थिति में) वेल्ड की स्थिति में डिलीवरी की अनुमति है।
• विशेषताएं: विशिष्ट रासायनिक वातावरणों तक सीमित जहां संक्षारकता अंतर-ग्रैन्युलर संक्षारण का कारण बनने के लिए अपर्याप्त है; संक्षारक या उच्च तापमान वाले वातावरणों के लिए अनुशंसित नहीं है।

4वर्ग 7:

• प्रक्रिया: कक्षा 1 के समान, लेकिन बिना रेडियोग्राफिक निरीक्षण के।
• वेल्ड ट्रीटमेंट: पूरे वेल्डेड पाइप का समाधान हीट ट्रीटमेंट।
• विशेषताएंः कक्षा 1 (कोई रेडियोग्राफिक परीक्षण नहीं) और कक्षा 3 (कोई भराव धातु नहीं) के बीच एक समझौता।

5कक्षा 10:

• प्रक्रियाः दोतरफा वेल्डिंग प्रक्रिया (जैसे, टीआईजी), आमतौर पर भरने वाली धातु के साथ।
• वेल्ड ट्रीटमेंटः वेल्ड का 100% रेडियोग्राफिक निरीक्षण आवश्यक है और पूरे वेल्डेड पाइप को समाधान हीट ट्रीटमेंट से गुजरना पड़ता है।
• विशेषताएंः कक्षा 1 के बराबर गुणवत्ता, लेकिन दो तरफा वेल्डिंग के साथ, जिसके परिणामस्वरूप बेहतर वेल्डिंग गुणवत्ता होती है।

ASTM A358 TP316L स्टेनलेस स्टील वेल्डेड पाइप अनुप्रयोग

• रासायनिक उद्योगःएएसटीएम ए 358 टीपी 316 एल स्टेनलेस स्टील वेल्डेड पाइप सल्फरिक एसिड संक्षेपण पतला प्रणाली के लिए उपयुक्त है क्योंकि यह सल्फरिक एसिड संक्षारण के लिए मजबूत प्रतिरोधी है।क्लोराइड आयन तनाव जंग के प्रतिरोध के कारण, यह क्लोर क्षार इंजीनियरिंग में नमकीन पाइपलाइनों के लिए उपयुक्त है।
• ऊर्जा क्षेत्र:एएसटीएम ए 358 टीपी 316 एल स्टेनलेस स्टील वेल्डेड पाइप का उपयोग परमाणु ऊर्जा संयंत्रों में पानी के निर्जलीकरण के लिए किया जा सकता है, बशर्ते कि कम कोबाल्ट सामग्री नियंत्रण की आवश्यकता हो।इसका उपयोग अपतटीय प्लेटफार्मों पर समुद्री जल शीतलन प्रणालियों के लिए भी किया जा सकता है।.
• खाद्य एवं औषधि:ASTM A358 TP316L स्टेनलेस स्टील वेल्डेड पाइप Ra ≤ 0 के साथ8 μm आंतरिक सतह की मोटाई पाइपलाइनों की CIP/SIP सफाई के लिए इस्तेमाल किया जा सकता है और परिवहन के लिए बायोरिएक्टर संस्कृति माध्यम के रूप में भी इस्तेमाल किया जा सकता है.
