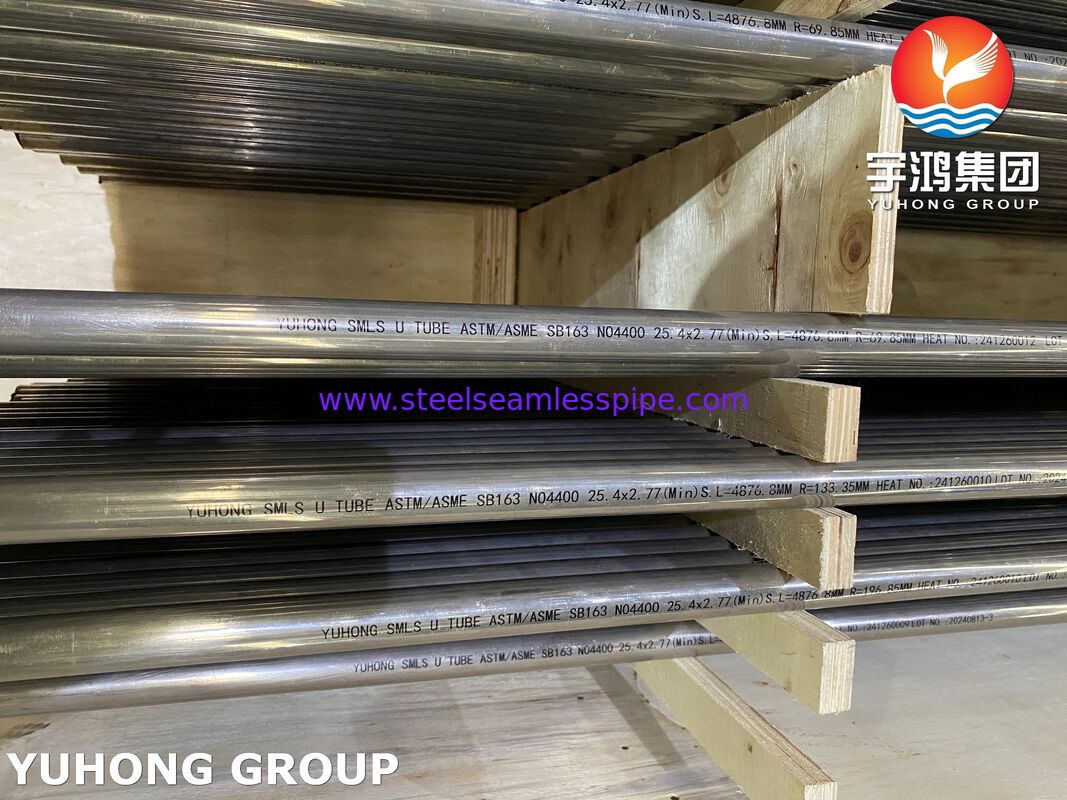

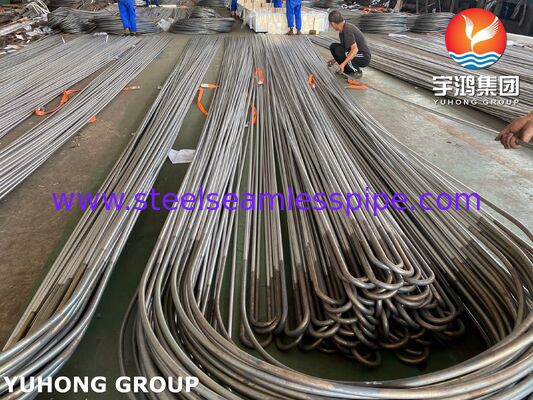

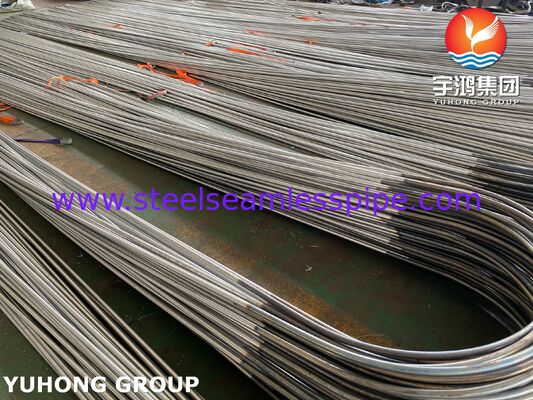

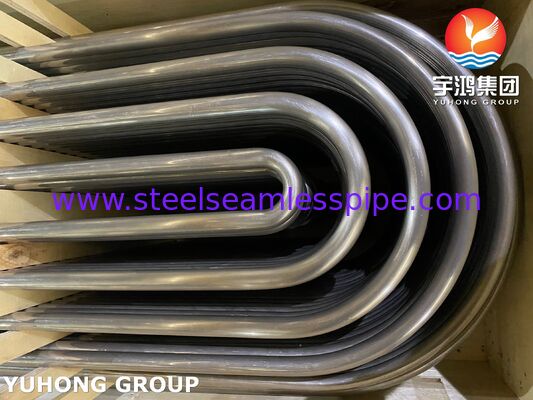

निकेल मिश्र धातु स्टील यू बेंड हीट एक्सचेंजर ट्यूब Monel400 ASME SB163 N04400

निकेल मिश्र धातु स्टील यू बेंड हीट एक्सचेंजर ट्यूब Monel400 ASME SB163 N04400

मोनेल 400 यू-बेंड ट्यूब एक उच्च-प्रदर्शन ट्यूबलर उत्पाद है जिसे विशेष रूप से गर्मी हस्तांतरण उपकरण के लिए डिज़ाइन किया गया है।यह द्रव प्रवाह को प्रबंधित करने के लिए कार्यात्मक "यू" आकार के साथ मोनेल 400 मिश्र धातु के असाधारण गुणों को जोड़ती है, तापमान में परिवर्तन, और कठोर औद्योगिक वातावरण में संक्षारण।

यू-बेंड ट्यूबव्यापक रूप से हीट एक्सचेंजर सिस्टम में प्रयोग किया जाता हैः

• 'यू' झुकने को ठंडी प्रक्रिया से किया जाता है।
• ग्राहक के चित्रों के अनुसार आवश्यक त्रिज्या तक 'यू' झुकना किया जाता है।
• झुकने का भाग और छह इंच का पैर प्रतिरोध हीटिंग द्वारा तनाव से मुक्त होता है।
• आईडी में ऑक्सीकरण से बचने के लिए आवश्यक प्रवाह दर पर निष्क्रिय गैस (आर्गॉन) को उसके माध्यम से पारित किया जाता है।
• त्रिज्या को इसकी ओडी और दीवार पतली होने के लिए अनुशंसित विनिर्देश के साथ जाँच की जाती है।
• भौतिक गुणों और सूक्ष्म संरचना की जाँच तीन अलग-अलग स्थानों पर की जाती है।
• लहरों और दरारों के लिए दृश्य निरीक्षण डाई पेनेट्रेंट टेस्ट से किया जाता है।
• इसके बाद प्रत्येक ट्यूब को सुझावित दबाव पर हाइड्रो टेस्ट किया जाता है ताकि रिसाव की जांच की जा सके।
• ट्यूब की पहचान शुद्धता की जाँच के लिए कपास की गेंद का परीक्षण किया जाता है।
• इसके बाद मसालेदार, सूखे, चिह्नित और पैक किए जाते हैं।
• सभी प्रक्रियाओं का TEMA "C" और ASTM A-688 के अनुसार सख्ती से पालन किया जाता है।

यू-बेंड ट्यूब के लिए मोनेल 400 चुनना गुणों के अपने अनूठे संयोजन के आधार पर एक रणनीतिक निर्णय है, विशेष रूप से उन वातावरणों में जहां मानक स्टेनलेस स्टील्स विफल हो जाएंगे।इसे चुनने के मुख्य कारण:

- कठोर वातावरण में उत्कृष्ट संक्षारण प्रतिरोध: यह मोनेल 400 को चुनने का मुख्य कारण है। यह निम्नलिखित के लिए उत्कृष्ट प्रतिरोध प्रदान करता हैः

- बहता हुआ समुद्री जल: यह समुद्री इंजीनियरिंग, जहाज निर्माण और अपतटीय प्लेटफार्मों के लिए एक जाने वाली सामग्री है क्योंकि यह खारे पानी से जंग का विरोध करता है।

- अम्लीय परिस्थितियाँ: यह हाइड्रोफ्लोरिक एसिड, साथ ही सल्फरिक और हाइड्रोक्लोरिक एसिड को कम करने की परिस्थितियों में उल्लेखनीय रूप से अच्छी तरह से खड़ा करता है, जिससे यह रासायनिक प्रसंस्करण उपकरण के लिए आदर्श है।

- क्षारीय घोल: यह क्षारीय पदार्थों और नमक घोल से संक्षारण का भी प्रतिरोधी है।

- उत्कृष्ट यांत्रिक गुणः मोनेल 400 उच्च शक्ति और कठोरता को एक विस्तृत तापमान सीमा में बनाए रखता है, क्रिओजेनिक उप-शून्य परिस्थितियों से लगभग 500 °C (1000 °F) तक।इसमें अच्छी लचीलापन भी हैजिसका अर्थ है कि यह आसानी से अपने यांत्रिक अखंडता खोने के बिना एक यू-बेंड की तरह जटिल आकृतियों में बनाया जा सकता है.

- विशिष्ट संक्षारण प्रकारों के प्रतिरोधः यह तनाव संक्षारण दरार और पिटिंग के लिए अत्यधिक प्रतिरोधी है,जो समुद्री जल जैसे क्लोराइड समृद्ध वातावरण में अन्य सामग्रियों के लिए आम विफलता मोड हैं।.

- अच्छा थर्मल गुणः मिश्र धातु में अच्छा थर्मल चालकता और थर्मल विस्तार की कम दर है। इसका थर्मल विस्तार गुणांक कार्बन स्टील के समान है,जो उपकरण की ट्यूबशीट से ट्यूब कनेक्ट होने वाले जोड़ पर यांत्रिक थकान को कम करता है।.

- निर्माण के लिए अनुकूलः अपने उच्च प्रदर्शन के बावजूद, मोनेल 400 को मानक तकनीकों का उपयोग करके वेल्डेड और मशीनीकृत किया जा सकता है,जो यू-बेंड आकार के निर्माण और इसे बड़ी प्रणालियों में एकीकृत करने के लिए आवश्यक है .

- ग्राहक विनिर्देशों.



हमारे द्वारा किए गए कुछ गुणवत्ता परीक्षणों में शामिल हैंः
