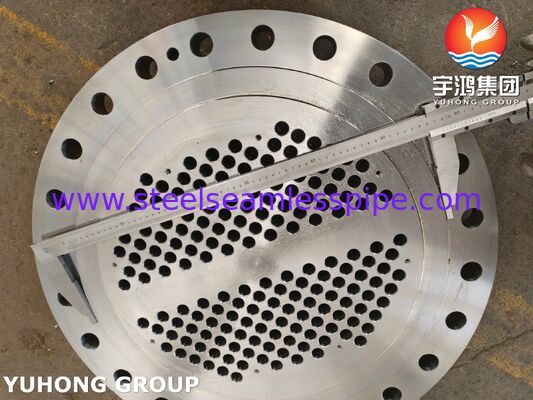

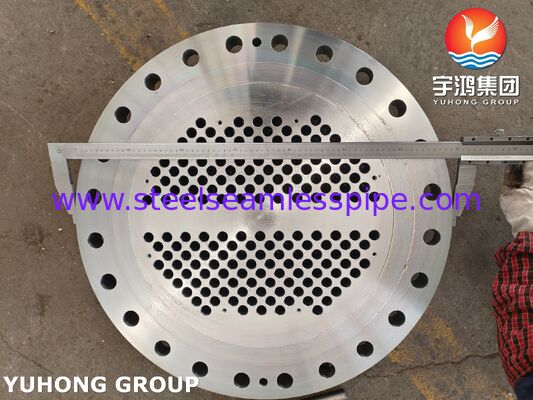

मानक ASME SA266 Gr.2N कार्बन स्टील थर्मल एक्सचेंजर के लिए स्थिर ट्यूब शीट

ASME SA266 Gr.2N कार्बन स्टील हीट एक्सचेंजर के लिए स्थिर ट्यूबशीट

उत्पाद अवलोकन
यह स्थिर ट्यूबशीट ASME SA266 ग्रेड 2N (नॉर्मलाइज्ड) कार्बन स्टील से निर्मित है, जो उच्च-दबाव और उच्च-तापमान हीट एक्सचेंजर में बेहतर प्रदर्शन के लिए इंजीनियर एक प्रीमियम प्लेट सामग्री है। सामान्यीकरण ताप उपचार अनाज संरचना को परिष्कृत करता है, जिसके परिणामस्वरूप मानक ग्रेड की तुलना में बेहतर यांत्रिक गुण और अधिक आयामी स्थिरता मिलती है। यह इसे मांग वाले अनुप्रयोगों के लिए आदर्श, लागत प्रभावी विकल्प बनाता है, जैसे कि बिजली उत्पादन, तेल शोधन, और पेट्रोकेमिकल संयंत्र जहां ताकत और विश्वसनीयता महत्वपूर्ण हैं, लेकिन संक्षारण प्राथमिक चिंता का विषय नहीं है।

मुख्य विशेषताएं और लाभ

• सामान्यीकरण से बेहतर ताकत: “N” पदनाम दर्शाता है कि प्लेट सामान्यीकरण से गुजरी है। यह प्रक्रिया उच्च तन्यता और उपज शक्ति प्रदान करती है, साथ ही बेहतर मोटाई-से-मोटाई गुण भी प्रदान करती है, जिससे यह सुनिश्चित होता है कि ट्यूबशीट बिना विकृति के महत्वपूर्ण दबाव अंतर और तापीय तनाव का सामना कर सकता है।

• उच्च-दबाव डिजाइन के लिए अनुकूलित: SA-266 Gr.2N दबाव वाहिकाओं के लिए ASME सेक्शन VIII, डिवीजन 1 की सख्त सामग्री आवश्यकताओं को पूरा करता है। इसके विश्वसनीय यांत्रिक गुण उच्च शेल-और-ट्यूब साइड दबाव पर काम करने वाले एक्सचेंजर के सुरक्षित और कुशल डिजाइन की अनुमति देते हैं।

• उत्कृष्ट मशीनिंग और वेल्डिंग क्षमता: इसकी बढ़ी हुई ताकत के बावजूद, सामान्यीकृत कार्बन स्टील उत्कृष्ट निर्माण विशेषताओं को बनाए रखता है। यह ट्यूब पैटर्न के सटीक ड्रिलिंग और पास विभाजन खांचे की साफ मशीनिंग की अनुमति देता है, जिससे ट्यूब और बाफल्स के लिए एकदम सही फिट सुनिश्चित होता है। यह कार्बन स्टील शेल और चैनलों के लिए भी आसानी से वेल्ड करने योग्य है।

• गैर-संक्षारक सेवा में सिद्ध विश्वसनीयता: उच्च-दबाव फीडवाटर, भाप, हाइड्रोकार्बन, और अन्य गैर-आक्रामक मीडिया जैसी सेवाओं के लिए, Gr.2N बेजोड़ विश्वसनीयता और दीर्घायु प्रदान करता है, जो प्रदर्शन और जीवनचक्र लागत का एक उत्कृष्ट संतुलन प्रदान करता है।

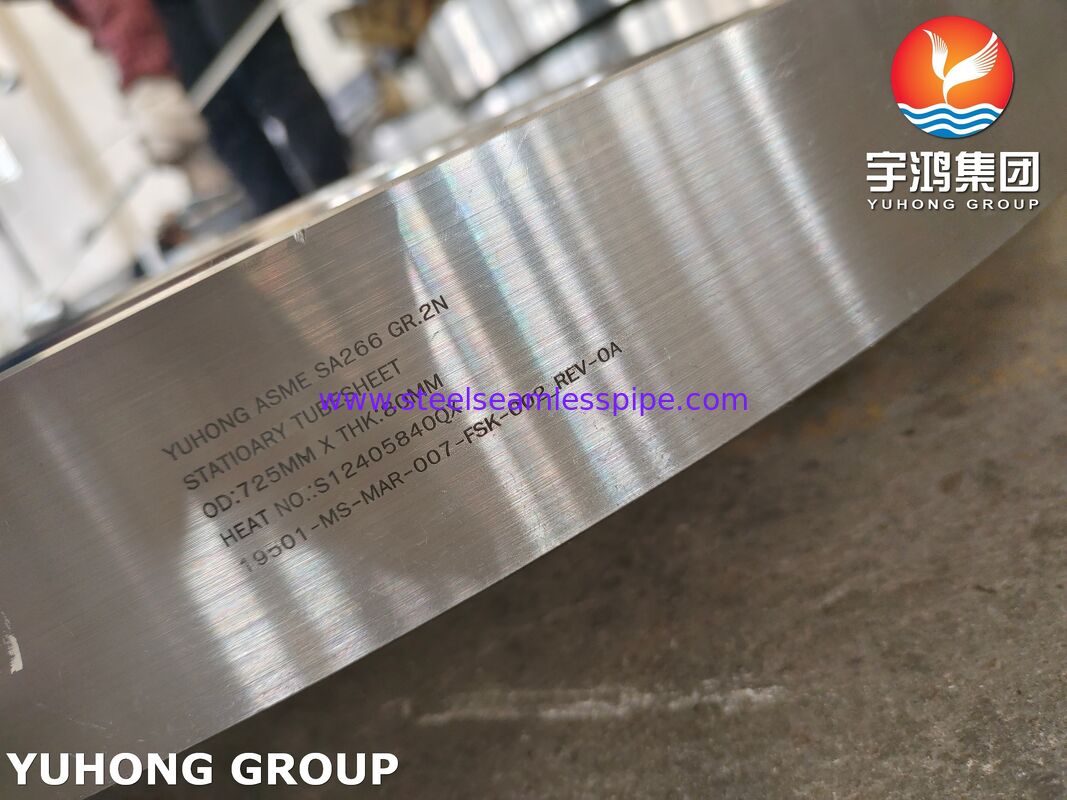

• पूर्ण सामग्री ट्रेसबिलिटी और प्रमाणन: प्रत्येक ट्यूबशीट को पूर्ण मिल टेस्ट रिपोर्ट (MTRs) के साथ आपूर्ति की जाती है जो ASME SA266 Gr.2N के अनुपालन को प्रमाणित करती है, जिसमें रासायनिक विश्लेषण, यांत्रिक संपत्ति परीक्षण, और सामान्यीकरण ताप उपचार रिकॉर्ड शामिल हैं।

विशिष्ट अनुप्रयोग

• बिजली उत्पादन: उच्च-दबाव फीडवाटर हीटर, कंडेनसर।

• तेल और गैस शोधन: कच्चे तेल के एक्सचेंजर, हाइड्रोक्रैकर फीड/एफ्लुएंट एक्सचेंजर (शेल साइड)।

• पेट्रोकेमिकल: विभिन्न प्रक्रिया गैस और तरल कूलर/हीटर।

• औद्योगिक बॉयलर: संबद्ध ताप पुनर्प्राप्ति उपकरण।

तकनीकी विनिर्देश (सारांश)

• सामग्री मानक: ASME SA266 / ASTM A266, ग्रेड 2, सामान्यीकृत (Gr. 2N)।

• मुख्य यांत्रिक गुण (विशिष्ट):

  • तन्यता शक्ति: 415-585 MPa (60-85 ksi)

  • उपज शक्ति: न्यूनतम 240 MPa (35 ksi)

• विनिर्माण प्रक्रिया: पूरी तरह से मारे गए स्टील, सामान्यीकृत ताप उपचार।

• मशीनिंग: क्लाइंट द्वारा प्रदान किए गए TEMA लेआउट आरेखणों के लिए सटीक मशीनिंग, जिसमें ड्रिलिंग, फेसिंग और ग्रूविंग शामिल हैं।

• मुख्य प्रमाणन: प्रमाणित मिल टेस्ट रिपोर्ट (MTR) प्रदान की गई।

हमारे SA266 Gr.2N ट्यूबशीट क्यों चुनें?
हम प्रमाणित कच्चे माल को मिशन-क्रिटिकल घटकों में बदलने में विशेषज्ञ हैं। हमारी मशीनिंग विशेषज्ञता सटीक सहनशीलता और सतह खत्म सुनिश्चित करती है, यह गारंटी देती है कि आपका ट्यूबशीट आपके एक्सचेंजर में निर्बाध रूप से एकीकृत होता है, जो वर्षों के विश्वसनीय संचालन के लिए एक मजबूत और रिसाव-मुक्त नींव प्रदान करता है।
