| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO, TUV, PED, CCS, DNV |
| मॉडल संख्या: | एएसटीएम A192 कार्बन स्टील सीमलेस ट्यूब |
| न्यूनतम आदेश मात्रा: | 100kgs |
|---|---|
| पैकेजिंग विवरण: | प्लास्टिक कैप के साथ प्लाई-वुडन केस / आयरन केस / बंडल |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | 1500 टन प्रति माह |
| प्रोडक्ट का नाम: | बॉयलर ट्यूब | विनिर्देश: | एएसटीएम A192, ASME SA192 |
|---|---|---|---|
| आयुध डिपो: | 1/4",3/8",1/2",5/8",3/4", आदि। | डब्ल्यूटी: | बीडब्ल्यूजी 10,12,14,16,18,20,22,25 |
| लंबाई: | सिंगल रैंडम, डबल रैंडम और कट लंबाई | रूप: | सीधे और यू-बेंड और पंखदार |
| सतह का उपचार: | काला वार्निश, जंगरोधी तेल | आवेदन: | बॉयलर, उच्च तापमान सेवा अनुप्रयोग, दबाव पोत |
| प्रमुखता देना: | एएसटीएम A192 कार्बन स्टील बॉयलर ट्यूब,ASME SA192 सीमलेस बॉयलर ट्यूब,कार्बन स्टील सुपरहीटर ट्यूब |
||

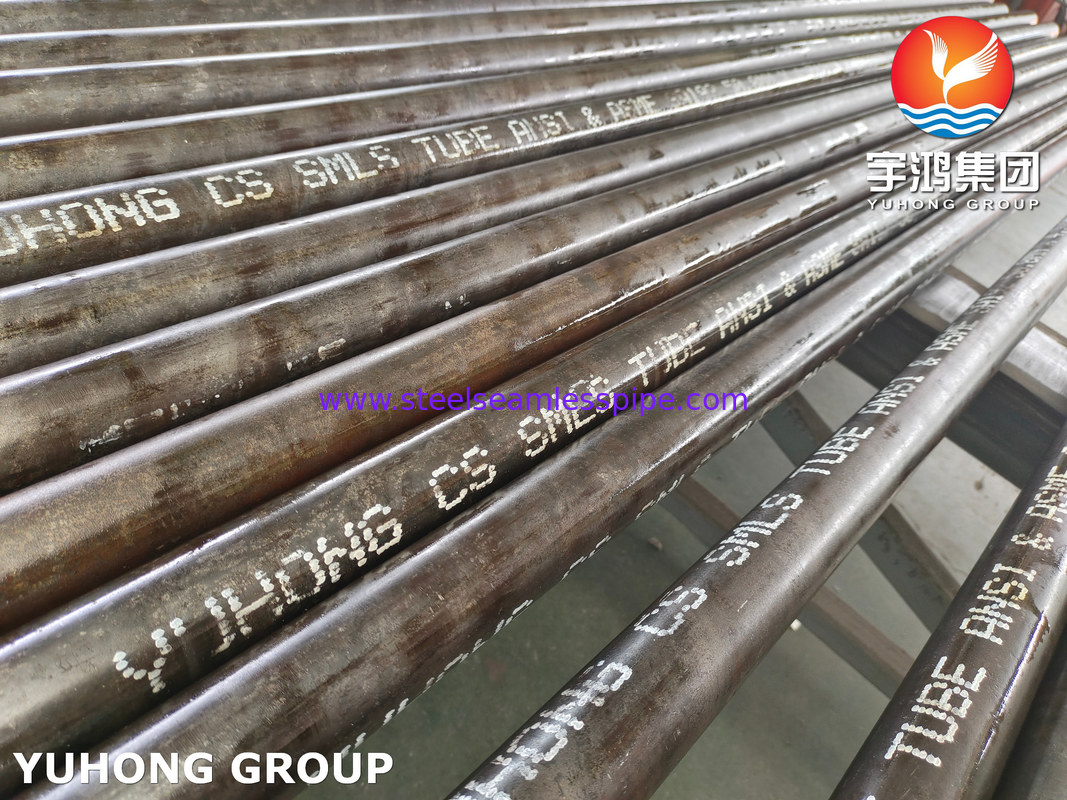

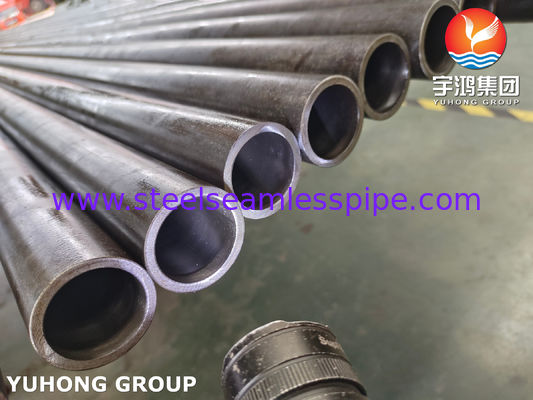

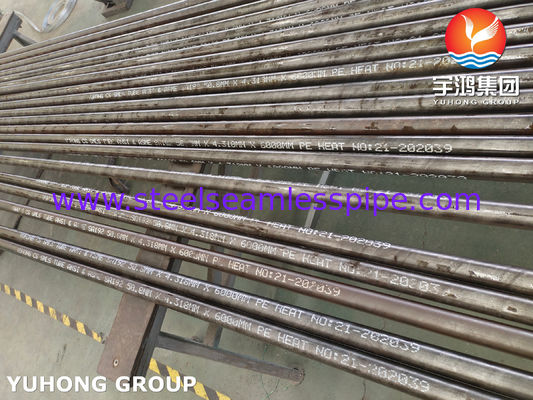

ASTM A192 / ASME SA192 सीमलेस कार्बन स्टील बॉयलर ट्यूब सुपरहीटर ट्यूब
ASTM A192 सीमलेस स्टील ट्यूब का उपयोग न्यूनतम-दीवार-मोटाई, सीमलेस कार्बन स्टील बॉयलर और सुपरहीटर ट्यूब के रूप में उच्च-दबाव सेवा के लिए किया जाता है। A192 ट्यूब की प्राथमिक विशेषता उनका उच्च दबाव सहनशीलता और उत्कृष्ट गर्मी हस्तांतरण क्षमता है, जो उन्हें बिजली उत्पादन और प्रक्रिया उद्योगों में महत्वपूर्ण गर्मी विनिमय अनुप्रयोगों के लिए पहली पसंद बनाती है।
लाभ:
उच्च दबाव रेटिंग: विशेष रूप से महत्वपूर्ण उच्च-दबाव सेवा के लिए डिज़ाइन किया गया।
उत्कृष्ट गर्मी हस्तांतरण: कुशल बॉयलर संचालन के लिए इष्टतम।
अच्छी वेल्डबिलिटी और फॉर्मेबिलिटी: जटिल बॉयलर डिज़ाइनों में आसानी से निर्मित।
लागत प्रभावी: मानक बॉयलर अनुप्रयोगों के लिए मिश्र धातु स्टील्स की तुलना में अधिक किफायती।
सिद्ध विश्वसनीयता: बिजली उद्योग में एक लंबे समय से चली आ रही, विश्वसनीय मानक।
ASTM A192 कार्बन स्टील सीमलेस बॉयलर ट्यूब रासायनिक संरचना
| ग्रेड | रासायनिक संरचना (%) | |||||
| C | प्रकार | C | Si | Mn | P | S |
| ASTM A192 | S=सीमलेस | 0.06~0.18 | 0.25Max | 0.27~0.63 | 0.035Max | 0.035Max |
ASTM A192 कार्बन स्टील सीमलेस बॉयलर ट्यूब यांत्रिक गुण और कठोरता आवश्यकता
| ग्रेड | बढ़ाव % | तन्य परीक्षण MPa या N/mm2 | |
| A | न्यूनतम उपज शक्ति | तन्य शक्ति | |
| ASTM A192 | =35 | =180 | =325 |
| ब्रिनेल कठोरता संख्या | रॉकवेल कठोरता संख्या |
| (ट्यूब 0.200 इंच [5.1 मिमी] और दीवार की मोटाई में) | (ट्यूब 0.200 इंच से कम [5.1 मिमी] दीवार की मोटाई में) |
| 137 HB |
77 HRB |
समान मानकों के साथ तुलना
| मानक | शीर्षक | A192 से मुख्य अंतर |
|---|---|---|
| ASTM A192 | सीमलेस कार्बन स्टील बॉयलर ट्यूब | उच्च-दबाव अनुप्रयोगों के लिए आधार रेखा मानक। |
| ASTM A210 | सीमलेस मीडियम-कार्बन स्टील बॉयलर और सुपरहीटर ट्यूब | उच्च शक्ति के लिए उच्च कार्बन सामग्री। A-1 जैसे ग्रेड आम हैं। |
| ASTM A106 | उच्च तापमान सेवा के लिए सीमलेस कार्बन स्टील पाइप | पाइपिंग सिस्टम (जैसे, स्टीम लाइन) के लिए, बॉयलर ट्यूब नहीं। आम तौर पर अलग-अलग आयामी सहनशीलता होती है। |
मुख्य निष्कर्ष: A192 अपनी शक्ति, लचीलापन और तापीय चालकता के अनुकूलित संयोजन के कारण बॉयलर और सुपरहीटर अनुभागों के लिए सबसे आम विकल्प है।
| हीट एक्सचेंजर्स और कंडेनसर और बॉयलर के लिए ट्यूब आकार | |||||||||||
| बाहरी व्यास | BWG | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| दीवार की मोटाई मिमी | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| मिमी | इंच | वजन किग्रा/मी | |||||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
अनुप्रयोग
