| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम ए335 पी11 मिश्र धातु इस्पात सीमलेस पाइप |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| पैकेजिंग विवरण: | प्लाइवुड केस, प्लास्टिक टोपी के साथ बंडल |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| प्रोडक्ट का नाम: | मिश्र धातु इस्पात सीमलेस पाइप | मानक: | एएसटीएम A335 / ASME SA335 |
|---|---|---|---|
| सामग्री: | ग्रेड पी11 | आयुध डिपो: | 1/2 "से 24" या बड़ा |
| डब्ल्यूटी: | अनुसूची 5 से अनुसूची XXS | लंबाई: | सिंगल रैंडम, डबल रैंडम और कट लेंथ |
| भुगतान की शर्तें: | सादा अंत, बेवेल्ड अंत | ||
| प्रमुखता देना: | astm a335 p11 मिश्र धातु स्टील पाइप,ASME SA335 सीमलेस बॉयलर ट्यूब,बिजली संयंत्र के लिए मिश्र धातु स्टील पाइप |
||

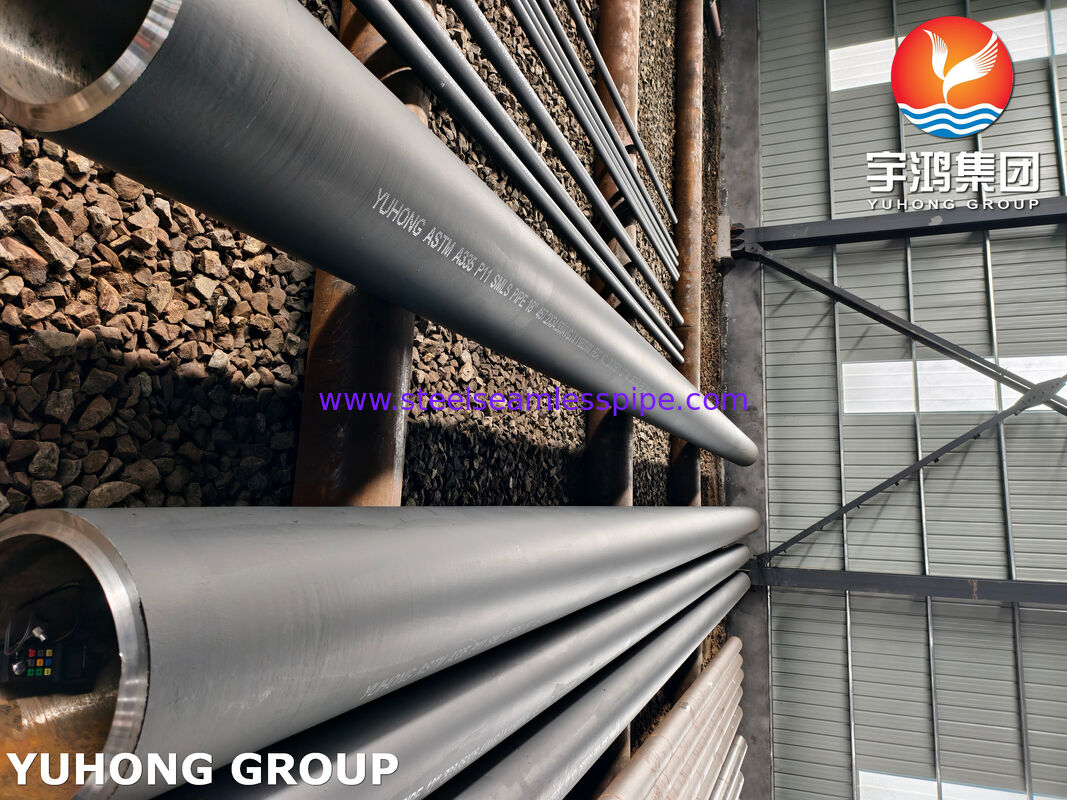

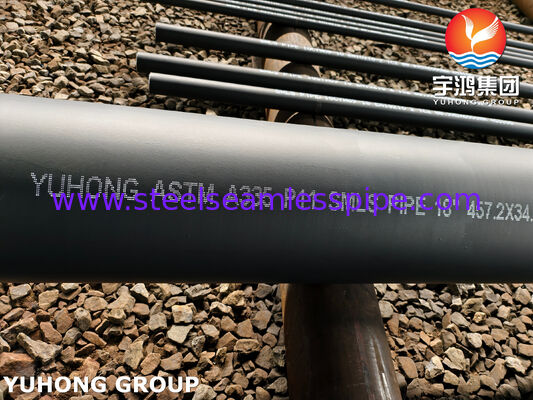

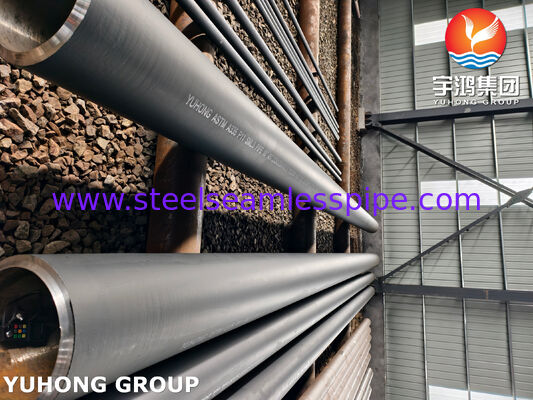

उच्च तापमान सेवा के लिए ASTM A335 / ASME SA335 P11 मिश्र धातु स्टील सीमलेस पाइप
ASTM A335 / ASME SA335 ग्रेड P11यह एक निर्बाध, क्रोमियम-मोलिब्डेनम मिश्र धातु स्टील पाइप है जिसे बिजली संयंत्रों और पेट्रोकेमिकल संयंत्रों में उच्च तापमान सेवा के लिए डिज़ाइन किया गया है। इसकी नाममात्र संरचना 1.25% Cr ₹ 0.5% मो ~570°C तक बढ़ी हुई क्रॉप ताकत और ऑक्सीकरण प्रतिरोध प्रदान करता है, इसे सुपरहीटर ट्यूब, मुख्य भाप लाइनों, और सबक्रिटिकल बॉयलर और एचआरएसजी में हेडर के लिए उपयुक्त बनाता है।
विद्युत संयंत्रों में, पी11 पाइप का उपयोग बॉयलर, सुपरहीटर, हीट एक्सचेंजर और उच्च दबाव वाली भाप लाइनों में किया जाता है जहां सामग्री को स्लिप, ऑक्सीकरण,उच्च तापमान पर थर्मल थकान (आमतौर पर ~570~600°C / 1050~1110°F तक).
बिजली संयंत्र के उपयोग के लिए प्रमुख गुण
| संपत्ति | लाभ |
|---|---|
| उच्च तापमान क्रॉप प्रतिरोध | अत्यधिक विरूपण के बिना ~570°C तक के दीर्घकालिक तनाव का सामना करता है। |
| ऑक्सीकरण प्रतिरोध | क्रोमियम भाप/दहन गैसों में एक सुरक्षात्मक ऑक्साइड परत बनाता है। |
| अच्छा थर्मल थकान प्रतिरोध | बॉयलरों में चक्रगत हीटिंग/कूलिंग को संभालता है। |
| वेल्डेबल | प्रीहीट (150~200°C) और वेल्ड के बाद हीट ट्रीटमेंट (PWHT) के साथ स्वीकार्य। |
| हाइड्रोजन हमले के प्रतिरोध | उच्च दबाव हाइड्रोजन सेवा के लिए उपयुक्त (जैसे, रिफाइनरी / बिजली अनुप्रयोग) । |
मिश्र धातु स्टील सीमलेस पाइप के विनिर्देश
| मानक | ASTM A335, ASME SA335 |
| ग्रेड | समूह P5, P9, P11, P12, P21, P22, P91, P92 |
| आकार | 1/2" से 24" OD & NB या कस्टम में |
| अनुसूची | SCH 5- SCH XXS, या कस्टम |
| प्रकार | निर्बाध |
| लम्बाई | एकल यादृच्छिक, डबल यादृच्छिक और कट लंबाई |
| अंत | सादा अंत, ढलान |
एएसटीएम ए३३५ पी-सीरीज मिश्र धातु स्टील सीमलेस पाइप की रासायनिक संरचना ((%)
| ग्रेड | सी | एमएन | P≤ | S≤ | हाँ | सीआर | मो |
| पी11 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 |
| पी22 | 0.05-0.16 | 0.30-0.60 | 0.025 | 0.025 | ≤0.50 | 1.90-2.60 | 0.87-1.13 |
| पी5 | ≤0.15 | 0.30-0.60 | 0.025 | 0.025 | ≤0.50 | 4.00-6.00 | 0.45-0.65 |
| P9 | ≤0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.25-1.00 | 8.00-10.00 | 0.90-1.10 |
| P91 | 0.08-0.12 | 0.30-0.60 | 0.020/0.010 | 0.020/0.010 | 0.02-0.50 | 8.00-9.50 | 0.85-1.05 |
| P92 | 0.07-0.13 | 0.30-0.60 | 0.020/0.010 | 0.020/0.010 | ≤0.50 | 8.50-9.50 | 0.30-0.60 |
एएसटीएम ए 335 पी श्रृंखला मिश्र धातु स्टील सीमलेस पाइप के यांत्रिक गुण
| ग्रेड | तन्य शक्ति | उपज शक्ति | लम्बाई |
| P11, P22, P5, P9 | ≥415 | ≥205 | ≥30/20 |
| P91 | ≥585 | ≥415 | ≥20 |
| P92 | ≥620 | ≥440 | ≥20 |
निर्माण और वेल्डिंग आवश्यकताएं (ऊर्जा संयंत्र के लिए)
वेल्डिंग से पहले 150 से 200 डिग्री सेल्सियस (300 से 400 डिग्री फारेनहाइट) तक प्रीहीटिंग की आवश्यकता होती है।
वेल्ड के बाद हीट ट्रीटमेंट (PWHT) अनिवार्यः 700-760°C (1290-1400°F), प्रति 25 मिमी मोटाई 1 घंटे के लिए रखें।
भरने वाली धातुएँ ️ मेल खाने वाली संरचना का प्रयोग करेंः AWS A5.5 E8018-B2 (इलेक्ट्रोड) या ER80S-B2 (वायर) ।
विनाशकारी परीक्षा (एनडीई) ️ आमतौर पर बिजली संयंत्र के उच्च ऊर्जा पाइपिंग के लिए 100% रेडियोग्राफी (आरटी) या अल्ट्रासोनिक (यूटी) ।
आवेदन
1सुपरहीटर और रीहीटर ट्यूबिंग
2मुख्य भाप पाइप
3. गर्म पुनः ताप पाइपिंग
4बॉयलर हेडर और मनिफोल्ड
5. हीट एक्सचेंजर ट्यूबिंग (फीड वाटर हीटर और इकोनॉमाइज़र)
6संयुक्त चक्र के एचआरएसजी में उच्च दबाव वाली भाप लाइनें
7रासायनिक इंजेक्शन / नमूनाकरण लाइनें
8बिजली संयंत्र
