ASME SB111 C68700 एल्यूमीनियम पीतल U Bend हीट एक्सचेंजर ट्यूब

ASME SB111 C68700 एल्यूमीनियम पीतल U Bend हीट एक्सचेंजर ट्यूब

दASME SB111 C68700 एल्यूमीनियम पीतल यू-बेंड हीट एक्सचेंजर ट्यूबयह एक उच्च प्रदर्शन वाला उत्पाद है जिसका व्यापक रूप से हीट एक्सचेंजर और कंडेनसर सिस्टम में उपयोग किया जाता है, विशेष रूप से बिजली उत्पादन, निर्जलीकरण, पेट्रोकेमिकल और समुद्री अनुप्रयोगों जैसे उद्योगों में।यह अपनी उत्कृष्ट ताप चालकता के लिए जाना जाता है, उच्च संक्षारण प्रतिरोध, और यांत्रिक शक्ति, यह मांग वाले वातावरण के लिए उपयुक्त बना रही है।

सामग्री संरचना और गुण

दC68700 एल्यूमीनियम पीतलमिश्र धातु एक तांबा आधारित सामग्री है जिसमें एल्यूमीनियम, जिंक और थोड़ी मात्रा में आर्सेनिक होता है। इस सामग्री की मुख्य विशेषताओं में शामिल हैंः

• सामग्री संरचना:

  • तांबा (Cu): ~76%
  • जिंक (Zn): ~22%
  • एल्यूमीनियम (Al): ~ 2%
  • आर्सेनिक (As): ट्रेस मात्रा (बढ़ी हुई संक्षारण प्रतिरोध के लिए)

• प्रमुख गुण:

  • उच्च जंग प्रतिरोध: विशेष रूप से खारे पानी के वातावरण में, यह समुद्री अनुप्रयोगों के लिए आदर्श बनाता है।
  • उत्कृष्ट ताप चालकता: कुशल गर्मी हस्तांतरण सुनिश्चित करता है।
  • अच्छी यांत्रिक मज़बूती: उच्च दबाव और उच्च तापमान के वातावरण के लिए उपयुक्त है।
  • फोड़े का निवारण: जल आधारित प्रणालियों में जैव प्रदूषण और स्केलिंग के प्रतिरोध।

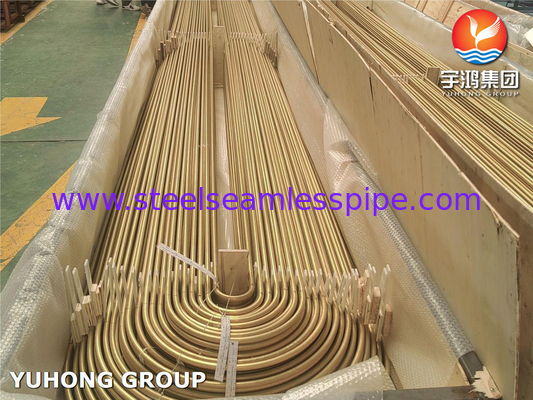

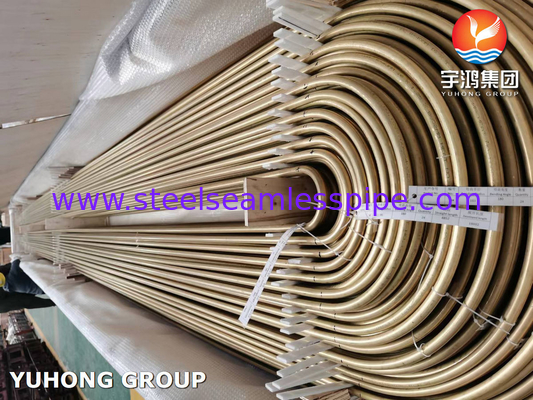

यू-बेंड ट्यूब विन्यास

दयू-बेंड हीट एक्सचेंजर ट्यूबसीधे ट्यूबों को "यू" आकार में मोड़कर निर्मित किया जाता है, जो कॉम्पैक्ट हीट एक्सचेंजर में गर्मी हस्तांतरण प्रक्रिया को अनुकूलित करता है। प्रमुख विशेषताओं में शामिल हैंः

1. सटीक विनिर्माण:

   • उचित प्रणाली फिट सुनिश्चित करने के लिए तंग त्रिज्या सहिष्णुता।
   • द्रव प्रवाह और ताप दक्षता को अधिकतम करने के लिए चिकनी आंतरिक और बाहरी सतहें।

2. अनुकूलन:

   • विशिष्ट डिजाइन आवश्यकताओं को पूरा करने के लिए व्यास, दीवार मोटाई और झुकने की त्रिज्या में उपलब्ध है।
   • विभिन्न कार्य दबावों और तापमानों के लिए अनुकूलित किया जा सकता है।

3. झुकने के बाद की प्रक्रियाएँ:

   • तनाव से राहत प्राप्त करनाः यांत्रिक गुणों को बहाल करना और तनाव से संबंधित विफलताओं को रोकना।
   • हाइड्रोस्टैटिक परीक्षणः झुकने के बाद ट्यूब की अखंडता सुनिश्चित करता है।

आवेदन

दASME SB111 C68700 एल्यूमीनियम पीतल यू-बेंड ट्यूबव्यापक रूप से निम्नलिखित में प्रयोग किया जाता हैः

1. हीट एक्सचेंजर:

   • बिजली संयंत्र
   • रासायनिक प्रसंस्करण संयंत्र
   • एचवीएसी प्रणाली

2. कंडेनसर:

   • समुद्री निर्जलीकरण इकाइयां
   • जहाज निर्माण

3. बाष्पीकरक:

   • जल उपचार प्रणाली
   • औद्योगिक शीतलन प्रणाली

4. समुद्री अनुप्रयोग:

   • खारे पानी की शीतलन प्रणाली क्लोराइड-प्रेरित संक्षारण के प्रतिरोध के कारण।

ASME SB111 C68700 एल्यूमीनियम पीतल ट्यूबों के फायदे

• समुद्री जल क्षरण के प्रति उत्कृष्ट प्रतिरोध।
• कठोर वातावरण में लंबे सेवा जीवन।
• कम रखरखाव आवश्यकताएं एंटी-फॉलिंग गुणों के कारण।
• उच्च थर्मल दक्षता प्रणाली के बेहतर प्रदर्शन के लिए।

विनिर्देश

• मानक: ASME SB111
• सामग्री का ग्रेड: C68700
• आकार:
  • बाहरी व्यासः 12.7 मिमी से 76.2 मिमी (अनुकूलित)
  • दीवार मोटाईः 0.5 मिमी से 5 मिमी
  • यू-बेंड त्रिज्याः ग्राहक की आवश्यकताओं के अनुसार
• परीक्षण:
  • हाइड्रोस्टैटिक या वायवीय दबाव परीक्षण
  • दोष का पता लगाने के लिए एडी करंट परीक्षण
  • आयामी और दृश्य निरीक्षण
