| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | DNV, BV, PED, LR, ABS, TS, CCS |
| न्यूनतम आदेश मात्रा: | 200-500kgs |
|---|---|
| मूल्य: | बातचीत योग्य |

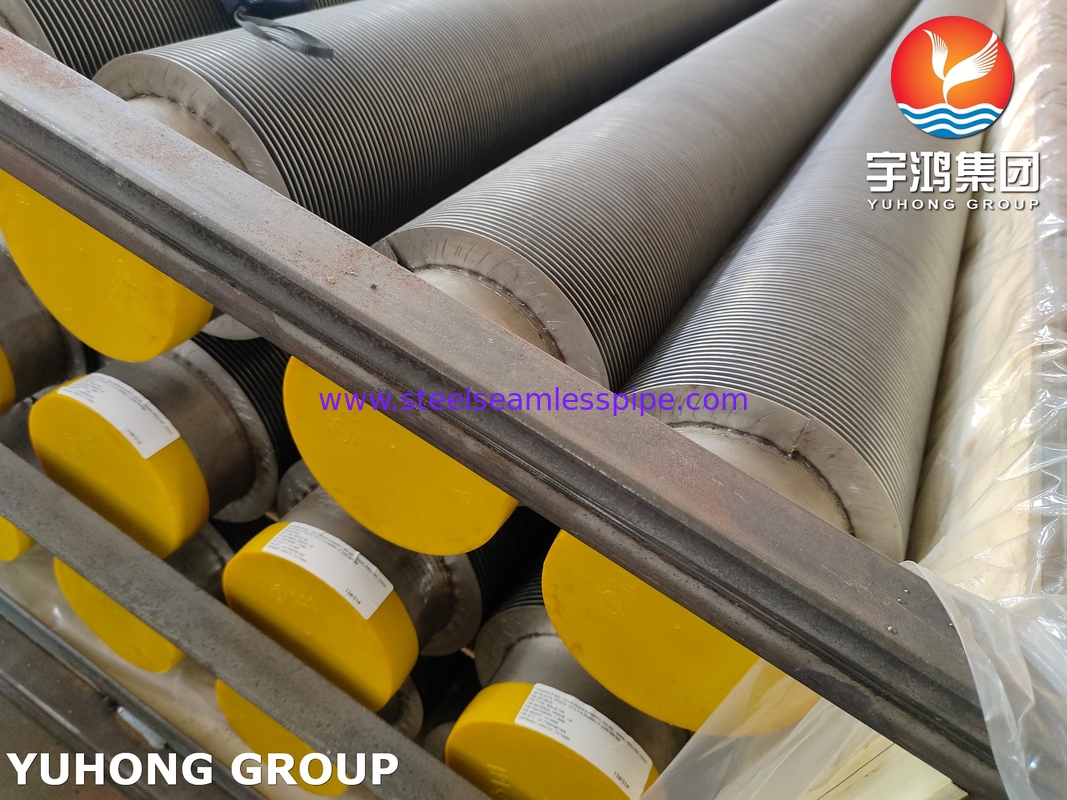

| पैकेजिंग विवरण: | स्टील फ्रेम के साथ प्लाई-वुडन के मामले (पाइप के दोनों छोरों में प्लास्टिक कैप） हैं） |
| प्रसव के समय: | 45-75 दिन (ग्राहक की आवश्यकता पर निर्भर करें |
| भुगतान शर्तें: | एल/सी, टी/टी ， दृष्टि में |
| आपूर्ति की क्षमता: | ग्राहकों की आवश्यकताओं के अनुसार |
| ट्यूब विनिर्देश: | ASTM A376/ ASME SA376 | ट्यूब सामग्री:: | TP347H |
|---|---|---|---|
| फिन प्रकार: | एचएफडब्ल्यू फिन ट्यूब/सॉलिड फिन ट्यूब | फिन सामग्री ग्रेड: | सी |

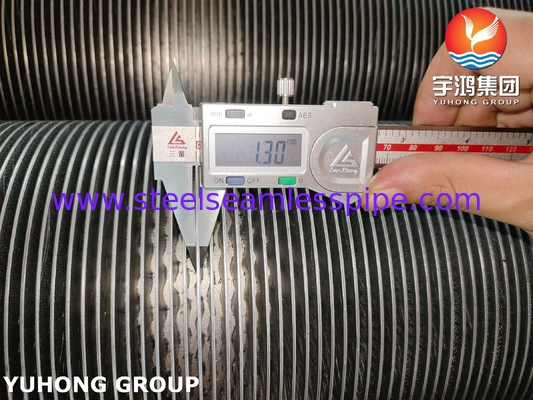

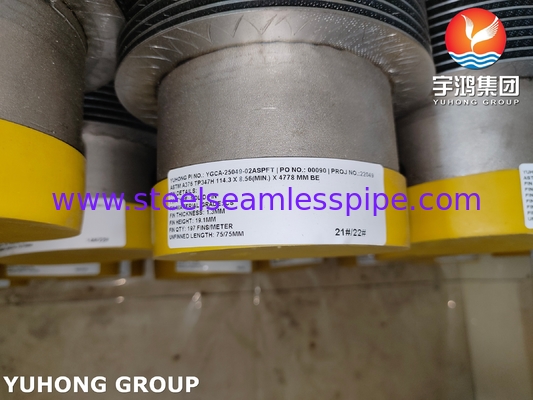

| फिन मोटाई: | 1.8 मिमी | फिन ट्यूब लंबाई: | 4778 मिमी |
| प्रमुखता से दिखाना:: | सीमलेस ऑस्टेनिटिक स्टील फिन ट्यूब, एएसटीएम ए 376 टीपी 347 एच फिन ट्यूब, उच्च आवृत्ति का स्वागत किया | ||
| प्रमुखता देना: | ASTM A376 TP347H फिन ट्यूब,एचएफडब्ल्यू सॉलिड फिन ट्यूब,हीट एक्सचेंजर फिन ट्यूब |
||

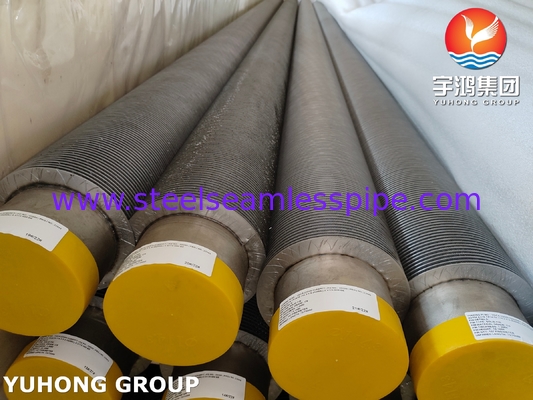

सीएस फिन के साथ एएसएमई ए३७६ टीपी३४७एच एचएफडब्ल्यू सॉलिड फिन ट्यूब क्या है?
आधार पाइप सामग्रीः ASTM SA376 TP347H:
एएसटीएम एसए३७६ टीपी३४७एच एक स्थिर ऑस्टेनिटिक स्टेनलेस स्टील ग्रेड है, जो अपने असाधारण उच्च तापमान की ताकत और अंतरग्रंथीय संक्षारण के लिए उत्कृष्ट प्रतिरोध के लिए प्रसिद्ध है।उच्च तापमान के संपर्क में आने पर कार्बाइड की वर्षा को प्रभावी ढंग से रोकता है.
यह व्यापक रूप से गंभीर संक्षारक वातावरण और उच्च तापमान सेवा, जैसे कि सुपरहीटर, हीट एक्सचेंजर,बिजली के बॉयलरों और पेट्रोकेमिकल उद्योगों में दबाव के पात्रयह सामग्री निरंतर थर्मल चक्र के तहत उत्कृष्ट यांत्रिक गुणों और ऑक्सीकरण प्रतिरोध को बनाए रखती है।
एचएफडब्ल्यू सॉलिड फिन ट्यूब क्या है?
एचएफडब्ल्यू सॉलिड फिन ट्यूब एक उच्च दक्षता वाले हीट एक्सचेंजर घटक है जो उच्च आवृत्ति वेल्डिंग के माध्यम से बनाया गया है।इसमें बेस ट्यूब के चारों ओर एक धातु पट्टी को हेलिकल रूप से लपेटना और उच्च आवृत्ति धारा का उपयोग करके वेल्डिंग के माध्यम से इसे तय करना शामिल है, बिना फ्यूजन वेल्डिंग और सुरक्षित बंधन के. ठोस हेलिकल पंखों (गर्मी हस्तांतरण क्षेत्र में वृद्धि) और लचीला सामग्री विकल्पों (संक्षारण प्रतिरोधी या उच्च तापमान प्रतिरोधी) की विशेषता है,इसमें उच्च ताप दक्षता है।, स्थायित्व, और कुछ वेरिएंट 800 डिग्री सेल्सियस तक का सामना कर सकते हैं। बिजली उत्पादन, पेट्रोकेमिकल्स, एचवीएसी, आदि में लागू, यह एएसटीएम जैसे अंतरराष्ट्रीय मानकों के अनुपालन में निर्मित है,उद्योग में हीट एक्सचेंज के अनुकूलन के लिए पसंदीदा घटक के रूप में कार्य करना.
फिन ट्यूब प्रकार और सामग्री विनिर्देशः
विभिन्न प्रकार के फिन ट्यूबों के लिए आकार संदर्भ
| प्रकार | विवरण | बेस ट्यूब | पंखुड़ी विनिर्देश (मिमी) | ||
| ओवरडोज (मिमी) | फिन पिच | पंखुड़ी की ऊंचाई | पंखुड़ी मोटी | ||
| सम्मिलित | जी-प्रकार की पंखुड़ी नली | 16-63 | 2.1-5 | <17 | -0.4 |
| बाहर निकाला हुआ | एकल धातु संयोजन धातु | 8-51 | 1.6-10 | <17 | 0.2-0.4 |
| कम पंखुड़ी ट्यूब टी प्रकार पंखुड़ी ट्यूब | 10-38 | 0.6-2 | <1.6 | -0.3 | |
| बांस ट्यूब तरंग ट्यूब | 16-51 | 8-30 | <2.5 | / | |
| घाव | l/kl/ll प्रकार की फिन ट्यूब | 16-63 | 2.1-5 | <17 | -0.4 |
| स्ट्रिंग | स्ट्रिंग फिन ट्यूब | 25 से 38 | 2.1-3.5 | <20 | 0.2-0.5 |
| यू-प्रकार | यू प्रकार की नली | 16-38 | / | / | / |
| वेल्डिंग | एचएफ वेल्डिंग फिन ट्यूब | 16-219 | 3-25 | 5-30 | 0.8-3 |
| एच/एचएच प्रकार की फिन ट्यूब | 25-63 | 8-30 | <200 | 1.5-3.5 | |
| स्टड फिन ट्यूब | 25-219 | 8-30 | 5-35 | φ5-20 | |
रासायनिक संरचना(%)
|
A376 TP347H रासायनिक संरचना ((%) |
|||||||
| तत्व | सी | हाँ | सीआर | एमएन | पी | नि | S |
| रेंज | 0.04-0.10 | ≤0.75 | 17.00-20.00 | ≤2.00 | ≤ 0.030 | 9.00-13.00 | ≤0.030 |
यांत्रिक गुण
| A376 TP347H यांत्रिक गुण | |||
| तन्य शक्ति | उपज शक्ति | कठोरता | लम्बाई |
| 515 एमपीए | ≥205MPa | ≤ 192HB | ≥35% |
समकक्ष सामग्रीTP347H
| UNS | जेआईएस जी | आईएसओ | एएसटीएम | एएसएमई | बीएस | डीआईएन |
| S34709 | SUS 347H | 1.4550 | A376 TP347H | SA376 TP347H | 304S12 | 17175 12CrMo195 |
ASME A376 TP347H HFW ठोस फिन ट्यूब के अनुप्रयोग CS फिन के साथ
1उन्नत विद्युत उत्पादन बॉयलरों में सुपरहीटर और रीहीटर
2उर्वरक और रासायनिक प्रसंस्करण संयंत्रों में प्रसंस्करण गैस कूलर और हीट एक्सचेंजर
3अपशिष्ट ताप वसूली प्रणालियों में वायु प्रीहीटर और इकोनाइज़र
4उत्प्रेरक सुधार और हाइड्रोप्रोसेसिंग इकाइयों में पंख वाले ट्यूब बंडल
5. गैस टरबाइन संयुक्त चक्र संयंत्रों में गर्मी वसूली भाप जनरेटर (एचआरएसजी)
प्रतिस्पर्धात्मक लाभ
1. उत्कृष्ट तापमान और संक्षारण प्रतिरोधःटीपी347एच स्टेनलेस स्टील 650 डिग्री सेल्सियस से अधिक का सामना करता है, इंटरग्रैन्युलर संक्षारण का विरोध करता है, बॉयलर और हीट एक्सचेंजर जैसे उच्च तापमान परिदृश्यों के लिए उपयुक्त है।
2उच्च गर्मी हस्तांतरण लागत दक्षता: सीएस फिन्स बेहतर दक्षता के लिए हीट-ट्रांसफर क्षेत्र को बढ़ाते हैं, पूरी तरह से स्टेनलेस फिन्स की तुलना में कम लागत के साथ, प्रदर्शन और लागत को संतुलित करते हैं।
3. विश्वसनीय और टिकाऊ एचएफडब्ल्यू प्रक्रियाःउच्च आवृत्ति वेल्डिंग ट्यूब-फिन बंधन को सुनिश्चित करती है, उच्च शक्ति, कम रिसाव जोखिम और अधिक सेवा जीवन प्रदान करती है।
4. व्यापक अनुप्रयोग अनुकूलन क्षमताःक्षरण प्रतिरोध और गर्मी हस्तांतरण आवश्यकताओं दोनों को पूरा करता है, बिजली / रासायनिक उद्योगों के लिए उपयुक्त है, और दीर्घकालिक रखरखाव लागत को कम करता है।
