| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | ASTM B338 GR.7 (UNS R52400) |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | लकड़ी के बॉक्स पैकेज |
| प्रसव के समय: | 35-40 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | ग्राहक के अनुरोध के अनुसार |
| प्रोडक्ट का नाम: | सीमलेस और वेल्डेड टाइटेनियम ट्यूब | विनिर्देश: | ASTM B111/ ASME SB111 |
|---|---|---|---|
| सामग्री: | GR1 GR2 GR5 GR7 GR9 | प्रकार: | निर्बाध/ वेल्डेड |
| आयुध डिपो: | 6.35 मिमी - 114.3 मिमी (1/4 " - 4 1/2") | डब्ल्यूटी: | 0.38 मिमी - 6.55 मिमी (0.015 " - 0.258") |
| लंबाई: | स्वनिर्धारित | आवेदन: | गर्म करें एक्सचेंजर/ कंडेनसर/ तेल और गैस |
| प्रमुखता देना: | एएसटीएम बी 338 टाइटेनियम ट्यूब,हीट एक्सचेंजर कंडेनसर ट्यूब,ग्रेड 7 टाइटेनियम सीमलेस पाइप |
||

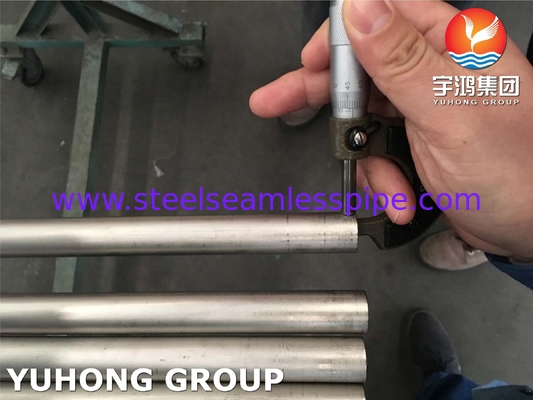

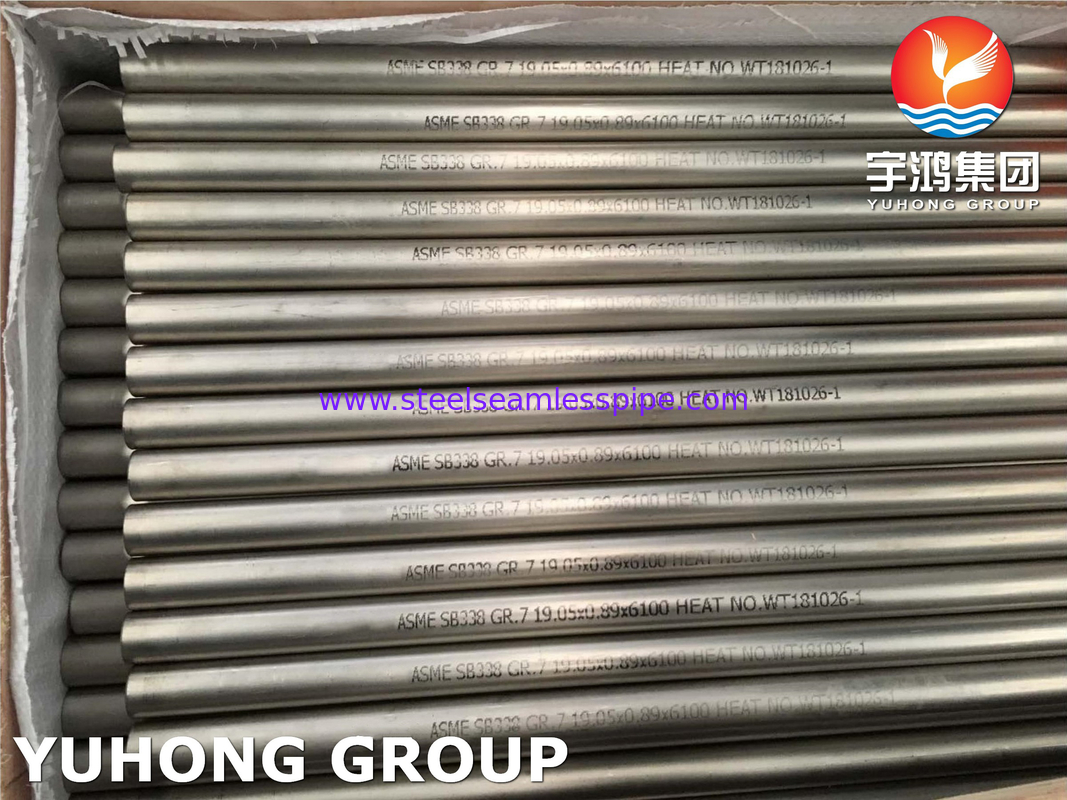

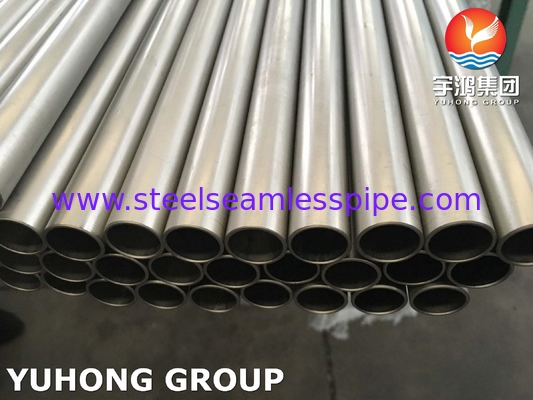

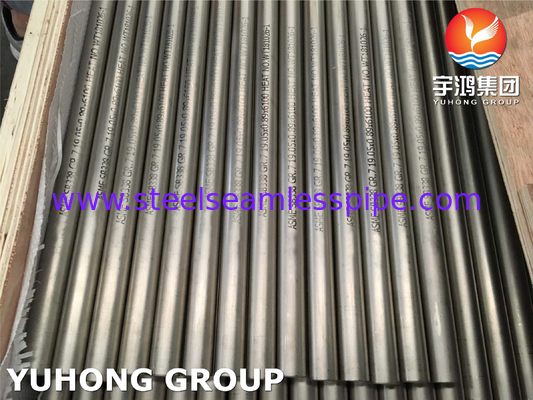

ASTM B338 Gr.7 (UNS R52400) हीट एक्सचेंजर और कंडेनसर के लिए सीमलेस और वेल्डेड टाइटेनियम ट्यूब
ASTM B338 Gr.7 (UNS R52400) सीमलेस और वेल्डेड टाइटेनियम ट्यूब हैंपैलेडियम-बढ़ा हुआ अल्फा टाइटेनियम मिश्र धातु ट्यूबविशेष रूप से अत्यधिक संक्षारक वातावरण में हीट एक्सचेंजर्स और कंडेनसर के लिए डिज़ाइन किया गया है। ये ट्यूब व्यावसायिक रूप से शुद्ध टाइटेनियम (ग्रेड 2) के अंतर्निहित संक्षारण प्रतिरोध को 0.12-0.25% पैलेडियम जोड़के साथ जोड़ते हैं, जो कम करने वाले एसिड (जैसे, हाइड्रोक्लोरिक/सल्फ्यूरिक एसिड) और स्थानीयकृत संक्षारण के प्रतिरोध में काफी सुधार करते हैं। सीमलेस (कोल्ड-वर्क) और वेल्डेड दोनों रूपों में उपलब्ध, वे 275 MPa (40 ksi) का न्यूनतम उपज शक्तिऔर असाधारण तापीय चालकता प्रदर्शित करते हैं, जो उन्हें शेल-एंड-ट्यूब हीट एक्सचेंजर्स, समुद्री जल शीतलन प्रणालियों और रासायनिक प्रसंस्करण उपकरणों के लिए आदर्श बनाते हैं जहां स्टेनलेस स्टील या तांबे की मिश्र धातुएं समय से पहले विफल हो जाती हैं।
1. रासायनिक और यांत्रिक गुण
| ASTM B338 Gr.7 रासायनिक संरचना (%) |
||||||
| C | Fe | Ti | H | Pd | O | N |
| ≤0.08% | ≤0.3% | BAL | ≤0.015% | 0.12-0.25% | ≤0.25% | ≤0.03% |
यांत्रिक गुण
| संपत्ति | मानक मान (एनील्ड) |
| तन्य शक्ति | ≥ 345 MPa (50 ksi) |
| उपज शक्ति | ≥ 275 MPa (40 ksi) |
| बढ़ाव | ≥ 20% (सीमलेस ट्यूब के लिए 4D में) ≥ 15% (वेल्डेड ट्यूब के लिए 4D में) |
| कठोरता (ब्रिनेल) | ≤ 200 HV (वickers) ≤ 90 HRB (रॉकवेल बी) |
| बेंड टेस्ट | एक मैंड्रेल के चारों ओर झुकने के बाद कोई दरार नहीं |
| हाइड्रोस्टेटिक टेस्ट | (कोई रिसाव नहीं) निर्दिष्ट दबाव के तहत |
2. मुख्य लाभ
3. मुख्य अनुप्रयोग
रिफाइनरी हाइड्रोजनीकरण इकाइयां
एलएनजी हीट एक्सचेंजर्स
पाइपलाइन हीटिंग सिस्टम
क्लोरो-क्षार उपकरण
पिकलिंग लाइन हीट एक्सचेंजर्स
पीटीए उत्पादन इकाइयां
परमाणु संयंत्र कंडेनसर
कोयला संयंत्रों में एफजीडी सिस्टम
भूतापीय हीट एक्सचेंजर्स
विलवणीकरण संयंत्र
अपतटीय प्लेटफॉर्म कूलिंग सिस्टम
नौसेना पोत हीट एक्सचेंजर्स
विमान इंजन तेल कूलर
ईसीएलएसएस (पर्यावरण नियंत्रण प्रणाली)
फ्लू गैस स्क्रबर
अपशिष्ट जल बाष्पीकरणकर्ता
खतरनाक अपशिष्ट पाइरोलिसिस इकाइयां
| श्रेणी | Gr.7 (Ti-0.2Pd) | Gr.1 | Gr.2 | Gr.5 (Ti-6Al-4V) | Gr.9 (Ti-3Al-2.5V) |
|---|---|---|---|---|---|
| UNS नंबर | R52400 | R50250 | R50400 | R56400 | R56320 |
| मुख्य संरचना | Ti-0.2Pd मिश्र धातु | शुद्ध Ti (कम O) | शुद्ध Ti (मानक) | Ti-6Al-4V मिश्र धातु | Ti-3Al-2.5V मिश्र धातु |
| तन्य शक्ति (MPa) | 345-483 | 240-310 | 345-483 | 895-1034 | 483-620 |
| उपज शक्ति (MPa) | 275-380 | 170-240 | 275-380 | 828-897 | 345-550 |
| बढ़ाव (%) | ≥20 | ≥24 | ≥20 | ≥10 | ≥15 |
| संक्षारण प्रतिरोध | HCl/H₂SO₄ के लिए सर्वश्रेष्ठ | समुद्री जल/कमजोर एसिड के लिए अच्छा | सामान्य संक्षारण प्रतिरोध | क्लोराइड का प्रतिरोध करता है (कमजोर वेल्ड) | अच्छा समुद्री जल प्रतिरोध |
| विशिष्ट अनुप्रयोग | मजबूत एसिड, परमाणु संयंत्र | रासायनिक अस्तर | विलवणीकरण, हीट एक्सचेंजर्स | एयरोस्पेस, दबाव वाहिकाओं | शिपिंग पाइपिंग |
