| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | लम्बी-लम्बी पंखुड़ी नली |
| न्यूनतम आदेश मात्रा: | 1000 किग्रा |
|---|---|
| मूल्य: | Discussion |
| पैकेजिंग विवरण: | ग्राहकों की आवश्यकताओं के अनुसार/लकड़ी के मामले पैकिंग/लोहे के मामले पैकिंग |
| प्रसव के समय: | 15-30 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी नजर में |
| आपूर्ति की क्षमता: | ग्राहक की आवश्यकताओं के अनुसार |
| Material Grade: | Stainless, Carbon Steel,Alloy Steel, Copper Steel | Fin Type: | Longitudinal Fin Tube |
|---|---|---|---|
| Tube Diameter: | 16-219mm | Tube Wall Thickness: | Customized |
| Tube Length: | Customized | Fin Height: | 5-30mm |
| Fin Thickness: | 1.2mm to 2.5mm or Customized | Application: | Heat Exchanger, Condenser, Evaporator |
| प्रमुखता देना: | हीट एक्सचेंजर अनुदैर्ध्य फिन ट्यूब,लम्बी-लम्बी पंखुड़ी नली |
||

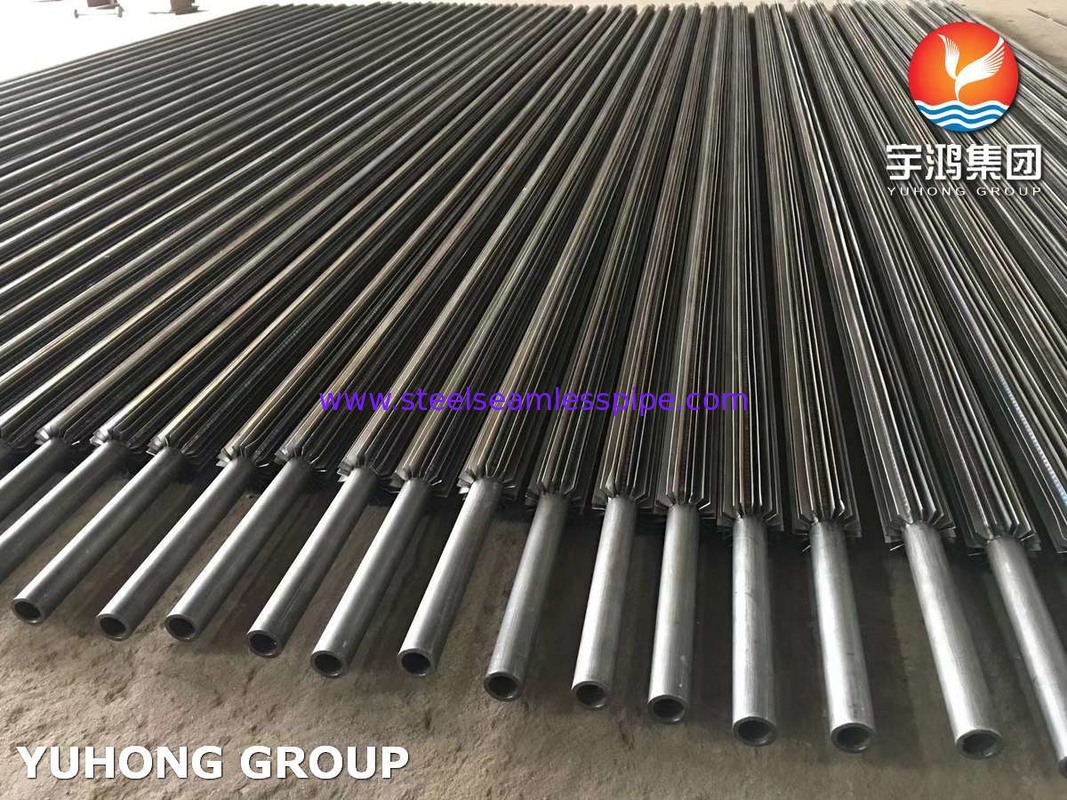

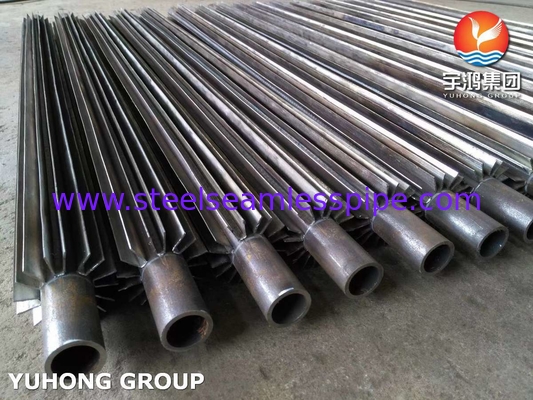

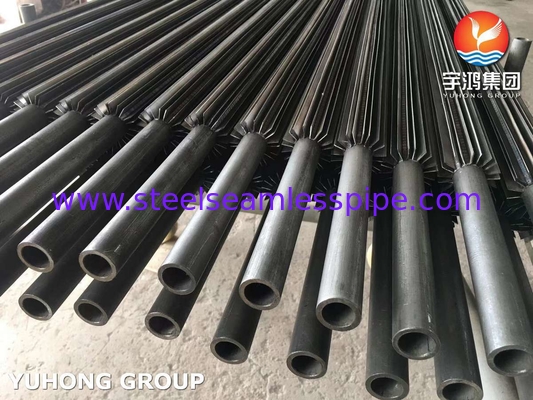

एएसटीएम SA210 Gr A1 कार्बन स्टील फिन के साथ अनुदैर्ध्य फिन ट्यूब
अनुदैर्ध्य पंख वाली नली एक प्रकार का उच्च दक्षता वाला हीट ट्रांसफर तत्व है,जो धातु आधार ट्यूब (जैसे स्टील) की बाहरी सतह पर अक्षीय दिशा के साथ धातु के पतले पंखों को बारीकी से वेल्डिंग या एकीकृत रूप से बनाने से बनता हैइसका मूल मूल्य ट्यूब के बाहर गर्मी हस्तांतरण क्षेत्र को कई गुना से लेकर दर्जनों गुना तक विस्तारित करने में निहित है (फिन अनुपात 5 ~ 20 गुना तक पहुंच सकता है) ।
यह संरचनात्मक डिजाइन विशेष रूप से गैस (जैसे हवा, धुआं गैस) और ट्यूब में तरल पदार्थ (पानी, भाप, शीतलक, आदि) के बीच गर्मी विनिमय की दक्षता की समस्या को हल करता है।गैस पक्ष पर अत्यधिक कम गर्मी हस्तांतरण गुणांक के कारण, यह अक्सर प्रणाली के थर्मल प्रतिरोध में प्रमुख कारक बन जाता है; पंख गर्मी हस्तांतरण सतह का विस्तार करके गैस सीमा परत में गहराई से प्रवेश करता है,और गैस पक्ष पर थर्मल प्रतिरोध को काफी कम करने के लिए हवा के प्रवाह पर फिन किनारे के गड़बड़ी प्रभाव का उपयोग करता है, ताकि नंगे ट्यूब की तुलना में कुल गर्मी हस्तांतरण दक्षता 2 ~ 10 गुना बढ़ सके।
विश्वसनीय विनिर्माण इसके प्रदर्शन को प्राप्त करने की कुंजी है, जो मुख्य रूप से उच्च आवृत्ति प्रतिरोध वेल्डिंग, एकीकृत एक्सट्रूज़न (जैसे एल्यूमीनियम ट्यूब) या ब्रेज़िंग जैसी प्रक्रियाओं पर निर्भर करता है। These processes ensure that the connection interface between the fin and the base tube has high thermal conductivity (reducing contact thermal resistance) and sufficient mechanical strength to withstand thermal stress and vibration under working conditions.
अनुदैर्ध्य पंख वाले ट्यूबों को डिजाइन करते समय पंख के मापदंडों (ऊंचाई, मोटाई,गर्मी हस्तांतरण प्रदर्शन को अधिकतम करने और गैस प्रवाह प्रतिरोध (दबाव में गिरावट) को नियंत्रित करने के बीच संतुलन बनाने के लिए)साथ ही सामग्री चयन और विशेष कार्य परिस्थितियों दोनों को ध्यान में रखना आवश्यक है।जैसे कि सल्फर युक्त धुआं गैस जैसे ओस बिंदु संक्षारण के लिए प्रवण वातावरण में संक्षारण प्रतिरोधी सामग्री (जैसे एनडी स्टील या कोटिंग) का चयनधूल भरी गैसों में धूल के प्रतिरोध को ध्यान में रखते हुए (उदाहरण के लिए, बड़े पंखों के बीच की दूरी का उपयोग करके) और कंपन की स्थिति में संरचनात्मक विश्वसनीयता सुनिश्चित करना।
इसकी उत्कृष्ट गैस पक्ष गर्मी हस्तांतरण वृद्धि और कॉम्पैक्टनेस के आधार पर,अनुदैर्ध्य पंख वाले ट्यूबों का व्यापक रूप से विभिन्न परिदृश्यों में उपयोग किया जाता है जिनमें गैस-तरल गर्मी विनिमय का प्रभुत्व होता है और उच्च स्थान या दक्षता आवश्यकताओं के साथविशिष्ट अनुप्रयोगों में शामिल हैंः अपशिष्ट गर्मी वसूली उपकरण (इकोनोमाइज़र, एयर प्रीहीटर) बॉयलर सिस्टम में, पेट्रोकेमिकल उद्योग में प्रक्रिया गैस कूलर/हीटर,प्रशीतन प्रणालियों में वाष्पीकरण/कंडेनसरऔद्योगिक सुखाने के उपकरण में गर्म हवा के हीटर। यह कॉम्पैक्ट उपकरण और कुशल ऊर्जा उपयोग प्राप्त करने के लिए एक महत्वपूर्ण तकनीक है।
| प्रकार | पंख की दिशा | वायु प्रवाह की दिशा | संवहन तंत्र |
| अनुदैर्ध्य पंखुड़ी नली | पंख ट्यूब अक्ष के समानांतर हैं | पंखों के समानांतर गैस प्रवाह | पंखों की लंबाई के साथ हवा का प्रवाह, कम गड़बड़ी के साथ |
| क्षैतिज पंखुड़ी ट्यूब | पंख ट्यूब धुरी के लंबवत हैं (सर्पिल / अंगूठी) | पंखों के लंबवत गैस प्रवाह | पंखों द्वारा हवा के प्रवाह को घुमाने के लिए मजबूर किया जाता है/अवरोधित किया जाता है, जिससे मजबूत गड़बड़ी होती है |
गर्मी हस्तांतरण प्रदर्शन और प्रतिरोध तुलना
| विशेषताएं | अनुदैर्ध्य पंख नली | क्षैतिज पंखुड़ी ट्यूब |
| गर्मी हस्तांतरण गुणांक | मध्यम (कम हवा के प्रवाह में गड़बड़ी) | उच्चतर (घुमाव सीमा परत को नष्ट करता है) |
| गर्मी हस्तांतरण क्षेत्र | पंख अनुपात 5 ~ 20 गुना | पंख अनुपात 10 ~ 30 गुना (अधिक हो सकता है) |
| वायु प्रवाह प्रतिरोध | निचला (सीधे प्रवाह चैनल) | काफी अधिक (चक्रवात ऊर्जा की खपत) |
| धूल-रोधी संचय | उत्कृष्ट (सीधे चैनल को धूल से अवरुद्ध करना आसान नहीं है) | खराब (सर्पिल ग्रूव को धूल से आसानी से अवरुद्ध किया जा सकता है) |
आवेदन
ऊर्जा और बिजली
बॉयलर इकोनाइज़र, एयर प्रीहीटर, गैस टरबाइन अपशिष्ट गर्मी बॉयलर
पेट्रोकेमिकल
प्रक्रिया गैस हीटर/कूलर, प्रतिक्रिया उत्पाद कंडेनसर, स्नेहन तेल शीतलन
एच.वी.ए.सी. और शीतलन
वाष्पीकरण कंडेनसर, हवा कूलर कॉइल, गर्मी पंप आउटडोर इकाई
औद्योगिक अपशिष्ट गर्मी की वसूली
सुखाने के उपकरण, सिरेमिक भट्ठी, कांच पिघलने की भट्ठी धुआं गैस अपशिष्ट गर्मी का उपयोग
परिवहन मशीनरी
डीजल इंजन इंटरकूलर, हाइड्रोलिक तेल रेडिएटर
