स्टेनलेस स्टील हीट एक्सचेंजर ट्यूब ASME SA213 TP304L ASTM A262 अभ्यास E

स्टेनलेस स्टील हीट एक्सचेंजर ट्यूब ASME SA213 TP304L ASTM A262 अभ्यास E

YUHONG GROUP प्रीमियम स्टेनलेस स्टील हीट एक्सचेंजर ट्यूबों के विनिर्माण में विशेषज्ञता रखता हैASME SA213 TP304Lऔर एएसटीएम A262 अभ्यास ई मानकों. हमारे ट्यूबों उच्च जंग प्रतिरोध, उच्च तापमान स्थिरता, और मांग अनुप्रयोगों में दीर्घायु के लिए इंजीनियर कर रहे हैं जैसेपेट्रोकेमिकल संयंत्र, बिजली उत्पादन और एचवीएसी प्रणाली.

1. SA213 TP304L लागू मानक

• ASME SA213: बॉयलर, सुपरहीटर और हीट एक्सचेंजर में निर्बाध स्टेनलेस स्टील ट्यूबों के लिए सामग्री और निर्माण आवश्यकताओं को नियंत्रित करता है।
• ASME B31.1/B31.3: दबाव पाइप प्रणाली के लिए स्थापना के बाद गर्मी उपचार मानदंडों को निर्दिष्ट करता है।
• एएसएमई खंड VIII Div.1: दबाव पोत निर्माण के लिए वेल्डिंग और थर्मल उपचार प्रोटोकॉल को परिभाषित करता है।

2. SA213 TP304L ताप उपचार की आवश्यकताएं

• ठंडे झुकनेः अवशिष्ट तनाव को कम करने और संक्षारण प्रतिरोध को बहाल करने के लिए 15% से अधिक विरूपण होने पर समाधान घर्षण अनिवार्य है।
• गर्म झुकना: ऑस्टेनिटिक स्थिरता सीमा (900-1150°C) के भीतर झुकने पर अतिरिक्त उपचार की आवश्यकता नहीं होती है।कार्बाइड वर्षा को रोकने के लिए संवेदनशीलता वाले क्षेत्रों (450-850°C) के लंबे समय तक संपर्क से बचें.
• महत्वपूर्ण सेवाः संक्षारक माध्यमों या अत्यधिक दबाव/तापमान स्थितियों के संपर्क में आने वाले पाइपों के लिए थर्मल प्रसंस्करण आवश्यक है।

3. SA213 TP304L थर्मल प्रोसेसिंग पैरामीटर

(1) समाधान एनीलिंग (अधिमानतः)

• तापमानः 1040-1120°C (1904-2048°F)
• भिगोने की अवधिः समान ताप के लिए प्रति मिमी दीवार मोटाई पर 1 मिनट के साथ न्यूनतम 30 मिनट।
• ठंडा करने की विधिः ऑस्टेनिटिक सूक्ष्म संरचना को स्थिर करने के लिए तेजी से बुझाने (पानी) या मजबूर हवा ठंडा।

(2) तनाव से राहत (वैकल्पिक)

• तापमानः 425-480°C (797-896°F)
• भिगोने की अवधिः 25 मिमी की दीवार मोटाई पर 1 घंटा (न्यूनतम 1 घंटा) ।
• शीतलन विधिः परिवेश वायु शीतलन।

4. आलोचनात्मक विचार

• संवेदनशीलता नियंत्रणः टीपी304एल की कम कार्बन सामग्री (≤0.03%) के बावजूद, 450-850°C सीमा में रहने का समय सीमित करें।
• आयामी स्थिरताः विकृति को रोकने के लिए एनीलिंग के दौरान फिटिंग का प्रयोग करें।
• उपचार के पश्चात निरीक्षणः कठोरता परीक्षण (HB ≤200) और ASTM A262 प्रैक्टिस ई अंतरग्रैन्युलर संक्षारण मूल्यांकन।

5. मानदंडात्मक संदर्भ

• ASME SA213 तालिका 6: ऑस्टेनिटिक स्टेनलेस स्टील्स के लिए समाधान एनीलिंग मापदंडों को निर्दिष्ट करता है।
• ASME B31.3 तालिका 331.1.1: कम से कम 15 प्रतिशत विकृति वाले ठंडे रूप से बने पाइपों के लिए एनीलिंग अनिवार्य है।

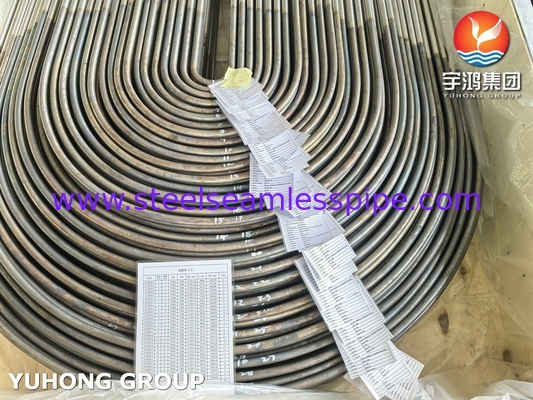

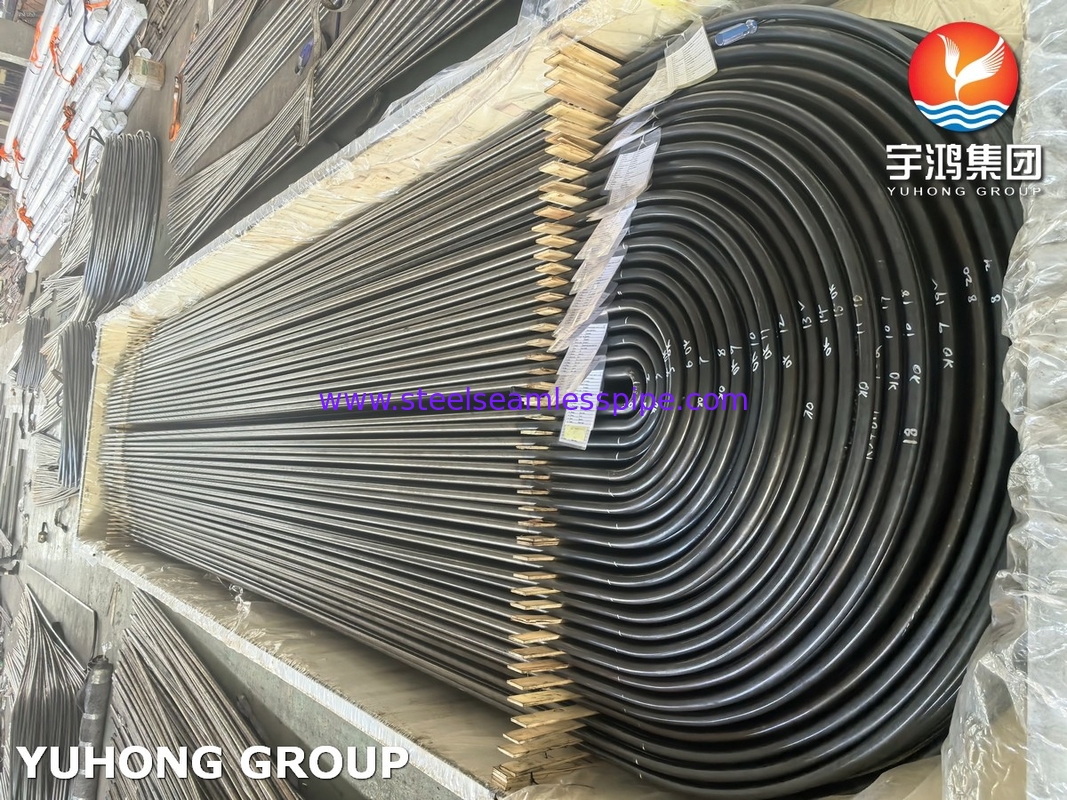

6. SA213 TP304L इसी तरह के झुकने के बाद गर्मी उपचार प्रोटोकॉल

• ASME SA213 TP304
• ASME SA213 TP304H (उच्च तापमान ग्रेड)
• ASME SA213 TP304N (नाइट्रोजन-मजबूत)
• ASME SA213 TP304LN (कम कार्बन + नाइट्रोजन)
• ASME SA213 TP316
• ASME SA213 TP316L
• ASME SA213 TP316H
• ASME SA213 TP316N
• ASME SA213 TP316LN
• ASME SA213 TP317
• ASME SA213 TP317L
• ASME SA213 TP321 (Ti-स्थिर)
• ASME SA213 TP321H
• ASME SA213 TP347 (एनबी-स्थिर)
• ASME SA213 TP347H
• ASME SA213 TP348 (न्यूक्लियर ग्रेड Nb-स्थिर)
• ASME SA213 TP348H
• ASME SA213 TP309 (ऑक्सीकरण प्रतिरोध के लिए उच्च Cr/Ni)
• ASME SA213 TP309S
• ASME SA213 TP309H
• ASME SA213 TP310
• ASME SA213 TP310S
• ASME SA213 TP310H
• ASME SA213 TP310MoLN (मो और एन बढ़ाया)
• ASME SA213 TP317LMN (संक्षारण प्रतिरोध के लिए उच्च Mo/N)
• ASME SA213 S31803 (Duplex 2205 ️ 1100°C quench की आवश्यकता होती है)
• ASME SA213 S32205 (सुपर डुप्लेक्स)
• ASME SA213 S32750 (डुप्लेक्स 2507)
• ASME SA213 TP405 (लो-सीआर फेरीटिक)
• ASME SA213 TP409 (ऑटोमोटिव निकास ग्रेड)
• ASME SA213 TP430 (उच्च-Cr फेरीटिक)
• ASME SA213 TP439 (टी-स्थिर फेरीटिक)
• ASME SB622 N06625 (इनकोनेल 625)
• ASME SB622 N08825 (इंकलोय 825)
• ASME SB622 N08020 (मिश्र धातु 20)
• ASME SB622 N10276 (हैस्टेलॉय C276)
• ASME SB622 N06022 (हैस्टेलॉय C22)
• ASME SB622 N06600 (Inconel 600)
• ASME SB622 N06601 (इनकोनेल 601)
• ASME SB622 N08800 (इंकलोय 800)
