| Place of Origin: | CHINA |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | ASTM A213 T9 मिश्र धातु स्टील यू बेंड ट्यूब |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| Packaging Details: | Ply-wooden Case /Iron Case |
| Delivery Time: | 7 DAYS |
| Payment Terms: | L/C, T/T |
| उत्पाद का नाम: | मिश्र धातु इस्पात यू बेंड ट्यूब | Standard: | ASTM A213/ASME SA213 |
|---|---|---|---|
| सामग्री: | मिश्र धातु इस्पात T5/T9/T11/T22, स्टेनलेस स्टील 304/304L/316L | O.D.: | 1/4" 3/8" 1/2" 5/8" 3/4" 1", ECT. |
| W.T.: | BWG 25, 22, 20 18, 16, 14, 12 | Length: | Single, Random |
| तकनीक: | कोल्ड रोल्ड और कोल्ड ड्रॉ | एनडीटी: | एचटी, ईटी, यूटी, पीटी |
| Application: | Boiler Tube Oil / Gas Drilling, Chemical Industry, etc. | ||
| प्रमुखता देना: | एएसटीएम ए213 टी9 यू बेंड ट्यूब,मिश्र धातु स्टील सीमलेस हीट एक्सचेंजर ट्यूब,ASME SA213 T9 यू बेंड ट्यूब |
||

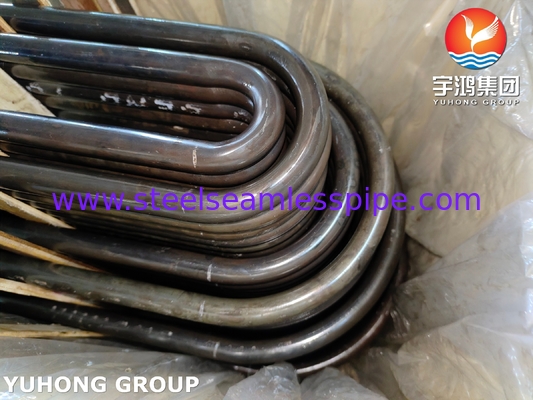

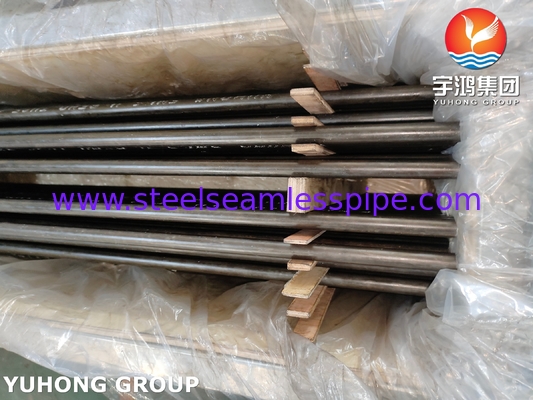

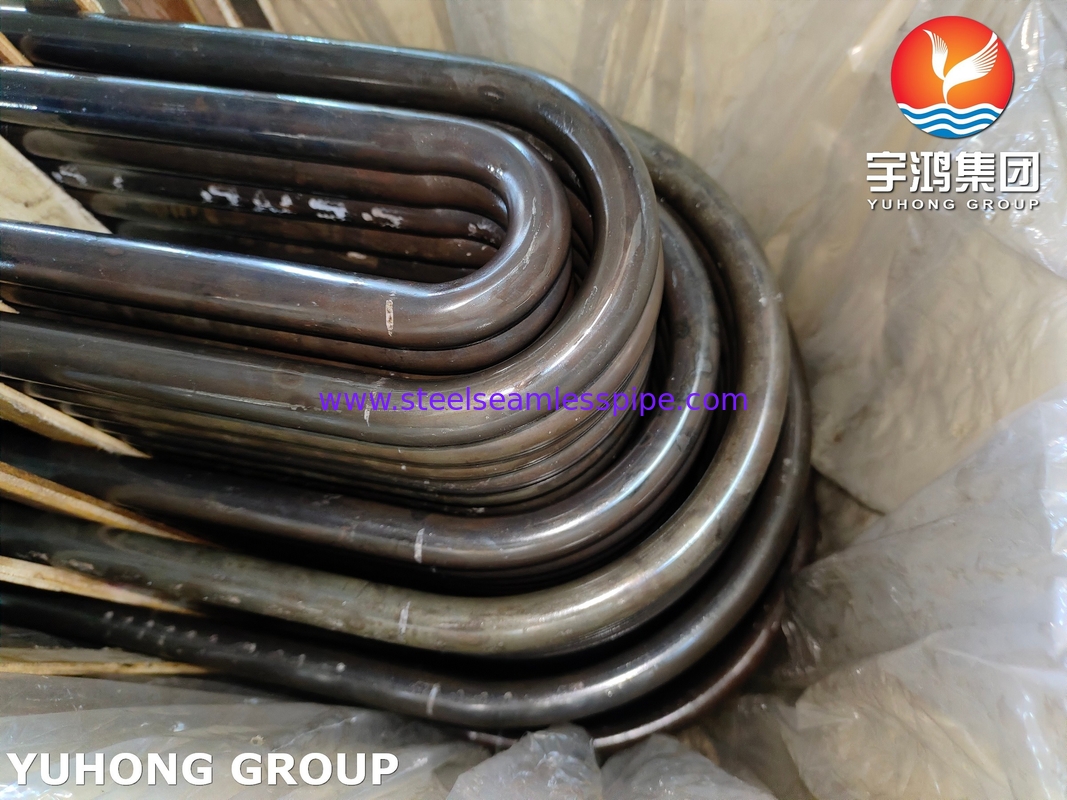

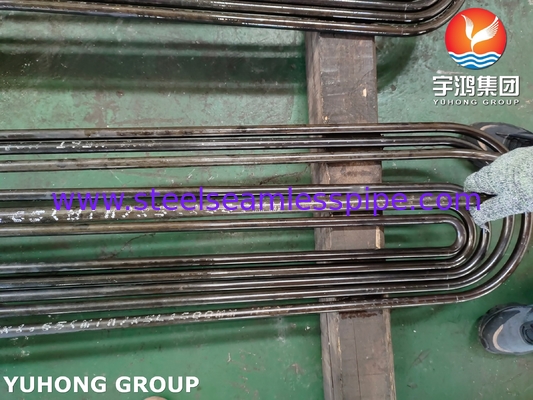

ASTM A213 / ASME SA213 T9 मिश्र धातु स्टील सीमलेस यू बेंड ट्यूब हीट एक्सचेंजर ट्यूब
ASTM A213/ASME SA213उच्च तापमान वातावरण में सेवा के लिए नियत निर्बाध फेरीटिक और ऑस्टेनिटिक स्टील पाइपों के लिए कठोर आवश्यकताओं की रूपरेखा तैयार करता है, सामग्री अखंडता, यांत्रिक प्रदर्शन सुनिश्चित करता है,और आयामी स्थिरता.
के अनुसारASTM A213 T9सामग्री को सामान्यीकरण (गर्म 925-980°C) के बाद टेम्परिंग (675-760°C) से गुजरता है ताकि इसकी सूक्ष्म संरचना को परिष्कृत किया जा सके, तन्य शक्ति (≥415 MPa) और लचीलापन (लंबाई ≥30%) को संतुलित किया जा सके।झुकने के बादयू-बेंड ट्यूबों को अक्सर स्ट्रेस-रिलीफ हीट ट्रीटमेंट (650-700°C) की आवश्यकता होती है, जो स्ट्रेचिंग के दौरान उत्पन्न अवशिष्ट तनाव को कम करने के लिए मानक के यांत्रिक गुणों की आवश्यकताओं के अनुपालन को सुनिश्चित करता है।ASME SA213 T9 यू-बेंड ट्यूबउन्नत धातु विज्ञान, सटीक विनिर्माण और कठोर गुणवत्ता आश्वासन का एक संलयन है, जो उच्च तापमान में मजबूत प्रदर्शन की मांग करने वाले उद्योगों के लिए अपरिहार्य है,उच्च दबाव वाले वातावरण.
एएसटीएम ए 213 टी 9 मिश्र धातु स्टील सीमलेस यू बेंड ट्यूब के लिए समकक्ष सामग्री
| UNS | एएसटीएम | एन | डीआईएन | जेआईएस | GB |
| K50400 | P9 | 12Cr9Mo | X12CrMo91 | एसटीबीए26 | / |
मिश्र धातु स्टील सीमलेस यू बेंड ट्यूब के लिए यांत्रिक गुण
| स्टील ग्रेड | तन्य शक्ति, एमपीए | उपज शक्ति, एमपीए | लम्बाई, % |
| ASTM A213 T5 | मिनः 415 | मिन: 205 | मिनटः 30 |
| ASTM A213 T9 | मिनः 415 | मिन: 205 | मिनटः 30 |
| ASTM A213 T11 | मिनः 415 | मिन: 205 | मिनटः 30 |
| ASTM A213 T12 | मिनः 415 | मिन: 205 | मिनटः 30 |
| ASTM A213 T22 | मिनः 415 | मिन: 205 | मिनटः 30 |
| ASTM A213 T91 | मिनः 415 | मिनः 415 | मिनटः 20 |
ASTM A213 T9 मिश्र धातु स्टील सीमलेस यू बेंड ट्यूब के लिए रासायनिक संरचना
| स्टील ग्रेड | ||||||||
| सी | एमएन | पी | एस | हाँ | सीआर | मो | वी | |
| ASTM A213 T5 | अधिकतम: 0.15 | 0.30-0.60 | अधिकतम: 0.025 | अधिकतम: 0.025 | अधिकतम: 0.50 | 4.00 - 6.00 | 0.45-0.65 | -- |
| ASTM A213 T9 | अधिकतम: 0.15 | 0.30-0.60 | अधिकतम: 0.025 | अधिकतम: 0.025 | 0.25 - 100 | 8.00 - 10.00 | 0.90 - 110 | -- |
| ASTM A213 T11 | 0.05-015 | 0.30-0.60 | अधिकतम: 0.025 | अधिकतम: 0.025 | 0.50 - 100 | 1.00 - 150 | 0.44-0.65 | -- |
| ASTM A213 T12 | 0.05-015 | 0.30-0.61 | अधिकतम: 0.025 | अधिकतम: 0.025 | अधिकतम: 0.50 | 0.80 - 1.25 | 0.44-0.65 | -- |
| ASTM A213 T22 | 0.05-015 | 0.30-0.60 | अधिकतम: 0.025 | अधिकतम: 0.025 | अधिकतम: 0.50 | 1.90 - 260 | 0.87 - 113 | -- |
| ASTM A213 T91 | 0.08-012 | 0.30-0.60 | अधिकतम: 0.020 | अधिकतम: 0.010 | 0.20-0.50 | 8.00 - 9.50 | 0.85 - 105 | 0.18-0.25 |
| Cb: 0.06 - 01 | एन: ०.०३०-०070 | एनआईः अधिकतमः 0.40 | अधिकतम 0.04 | टीआईः अधिकतमः 0.01 | Zr: अधिकतम 0.01 |
झुकने की प्रक्रिया और ज्यामिति
मोड़ त्रिज्या:
अनुसरण करेंएएसएमई बी169याटीईएमए मानकन्यूनतम मोड़ त्रिज्या के लिए (आमतौर पर 1.5×3 × ट्यूब व्यास) ।
छोटी त्रिज्याओं से बाहरी मोड़ पर पतलापन और आंतरिक मोड़ पर मोटापन बढ़ता है, जिससे यांत्रिक विफलता का खतरा होता है।
दीवार पतली होना:
दीवार पतली करने के लिए सीमानाममात्र मोटाई का ≤17%(ASME मानकों के अनुसार) ।
विकृति को कम करने के लिए मांड्रेल झुकने या गर्म प्रेरण झुकने का प्रयोग करें।
अंडाकार: नियंत्रण अंडाकारता (सर्कुलर क्रॉस सेक्शन से विचलन)≤ 8%प्रवाह में व्यवधान या तनाव की एकाग्रता से बचने के लिए।
मिश्र धातु स्टील सीमलेस यू बेंड ट्यूब के परिचालन विचार
थर्मल साइकिल: थर्मल थकान से बचने के लिए बार-बार हीटिंग/कूलिंग चक्रों को ध्यान में रखें।
फॉलिंग: गर्मी हस्तांतरण दक्षता बनाए रखने के लिए आसान सफाई (जैसे, रासायनिक फ्लशिंग, यांत्रिक ब्रशिंग) के लिए डिजाइन।
दबाव में गिरावटटर्बुलेंस और दबाव हानि को कम करने के लिए मोड़ ज्यामिति को अनुकूलित करें।
आवेदन
दबाव पात्र
