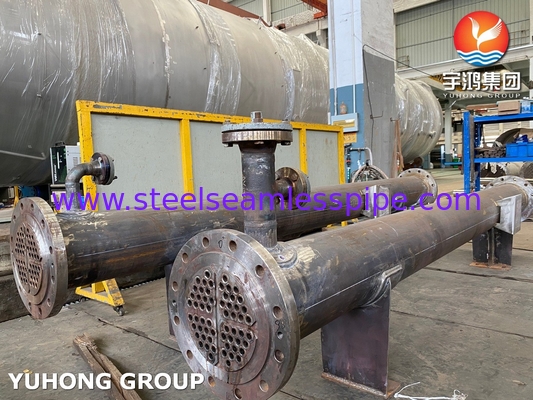

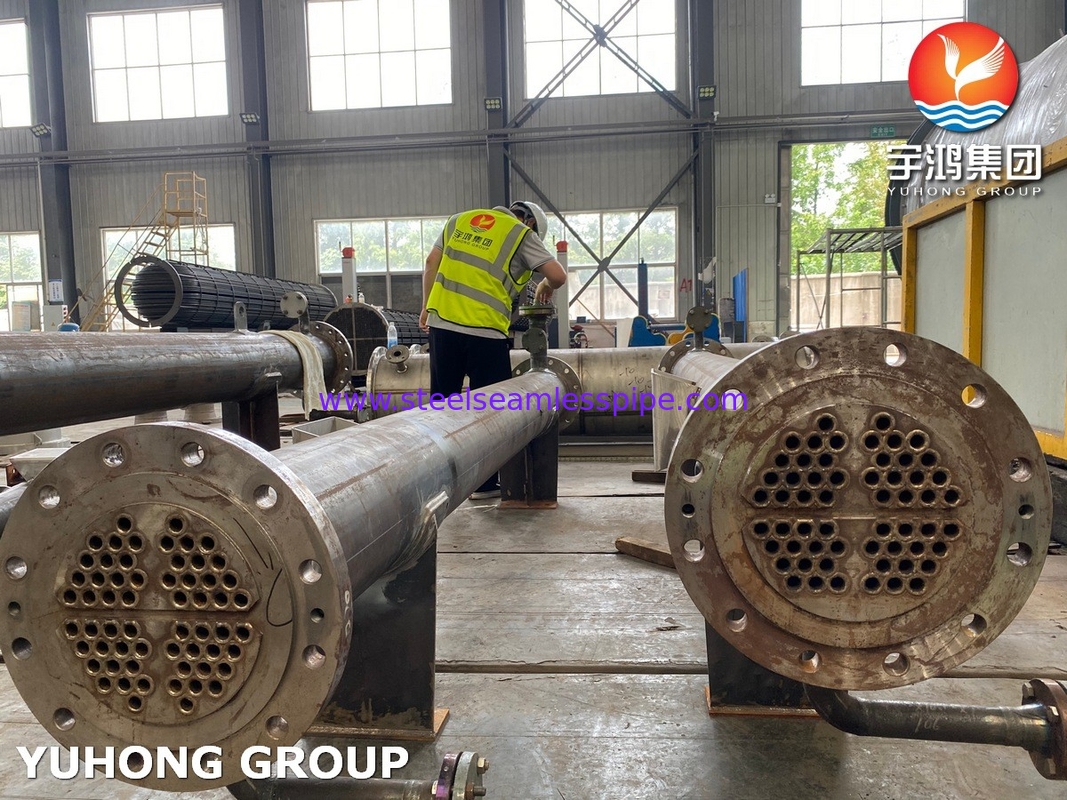

शेल और ट्यूब हीट एक्सचेंजर SS31803 ट्यूबों के साथ SA-106 ग्रेड बी शेल ASME सेक्शन VIII

शेल और ट्यूब हीट एक्सचेंजर SS31803 ट्यूब और SA-106 ग्रेड B शेल ASME सेक्शन VIII के साथ

• ​स्थायित्व: SS31803 ट्यूब कठोर वातावरण में क्लोराइड तनाव संक्षारण क्रैकिंग (SCC) का विरोध करते हैं।
• ​पता लगाने की क्षमता : सभी सामग्रियों के लिए पूर्ण एमटीसी (मिल परीक्षण प्रमाण पत्र) ।
• ​वैश्विक अनुपालन : ASME, PED 2014/68/EU और EN 13445 मानकों को पूरा करता है।

SS31803 ट्यूब और SA-106 ग्रेड बी शेलसामग्री निर्माण ​

• ​शेल : ASME SA106 ग्रेड B कार्बन स्टील (उच्च तापमान/दबाव प्रतिरोध)
• ​ट्यूब: ASTM SA789 UNS S31803 डुप्लेक्स स्टेनलेस स्टील (उच्च क्लोराइड संक्षारण प्रतिरोध, समुद्री / रासायनिक अनुप्रयोगों के लिए आदर्श)
• ​महत्वपूर्ण घटक :

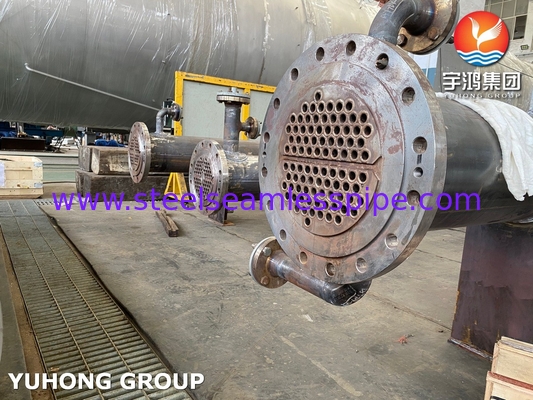

  • ​ट्यूबशीट : SA266-4N + SS31803 कोटिंग (विनाशकारी दो परत डिजाइन)

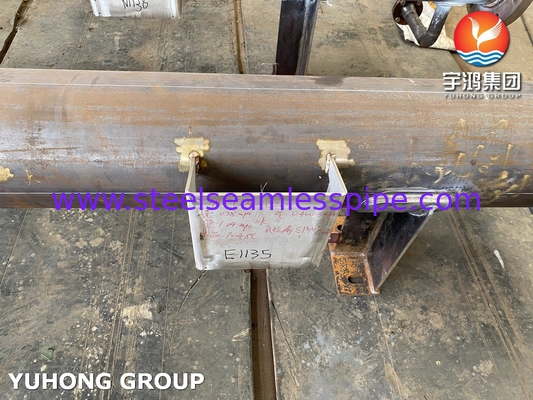

  • ​बफल्स/सपोर्ट प्लेट्स : SA516-70 कार्बन स्टील (उच्च संरचनात्मक अखंडता)
  • ​फ्लैंग्स और फास्टनर : SA193-B7/SA194-2H स्टड बोल्ट और नट्स (ASME-अनुरूप उच्च शक्ति वाले थ्रेडिंग) ।

​

​एएसएमई सेक्शन VIII डिवीजन 1 अनुपालन ​

• सामग्री और विनिर्माण प्रक्रियाओं का पूर्ण पता लगाने की क्षमता।
• हाइड्रोस्टैटिक/न्यूमेटिक विधियों से 1.5 गुना डिजाइन दबाव पर दबाव परीक्षण किया गया।

​

​अनुकूलन योग्य डिजाइन ​

• ​​​वैकल्पिक विन्यास : फिक्स्ड ट्यूब शीट, यू-ट्यूब, या फ्लोटिंग हेड डिजाइन।
• ​सामान: SA240-304 नाम प्लेट, SA516-70N लिफ्टिंग लैग और SA36 ग्राउंडिंग बॉस (इलेक्ट्रोकेमिकल सेफ्टी) ।

​​प्रदर्शन विनिर्देश ​

• ​अधिकतम डिजाइन दबाव: 1500 पीएसआई (शेल साइड), 1200 पीएसआई (ट्यूब साइड)
• ​तापमान सीमा: -20°C से 350°C तक।
• ​सतह खत्म अधिकतम गर्मी हस्तांतरण दक्षता के लिएः 3.2μm Ra.

तकनीकी विनिर्देश तालिका ​
