| उत्पत्ति के प्लेस: | सीएन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ASME U Stamp, PED 2014/68/EU, ISO 9001/14001 |
| मॉडल संख्या: | फिक्स्ड ट्यूब शीट हीट एक्सचेंजर, टेमा क्लास आर बीईएम |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | बातचीत योग्य |
| Packaging Details: | Weatherproofed with steel skids for ocean freight |
| प्रसव के समय: | 120 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी नजर में |
| आपूर्ति की क्षमता: | 15 सेट / महीना |
| डिजाइन दबाव (ट्यूब): | 4.0 एमपीए (580 पीएसआई) | नली: | एएसटीएम SA179 सीमलेस कार्बन स्टील ट्यूब |
|---|---|---|---|
| ट्यूब शीट: | SA516 GR.70 + SS309L क्लैड लेयर (विस्फोट-बंधुआ) | सीप: | ASTM SA516 GR.70 कार्बन स्टील |
| चतुर सामग्री: | SA516 GR.70 कार्बन स्टील (25% बाफ़ल कट, खंडीय) | ||
| प्रमुखता देना: | एएसटीएम SA179 सीमलेस कार्बन स्टील ट्यूब,हीट एक्सचेंजर सीमलेस कार्बन स्टील ट्यूब |
||

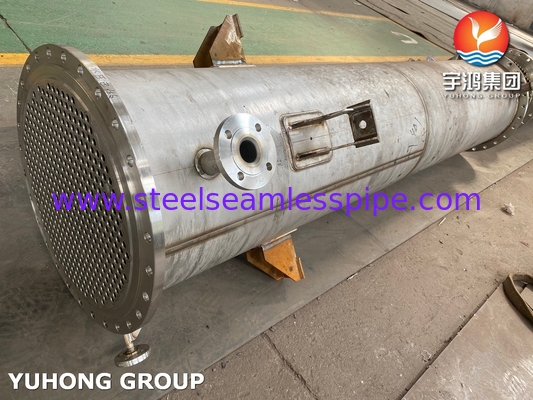

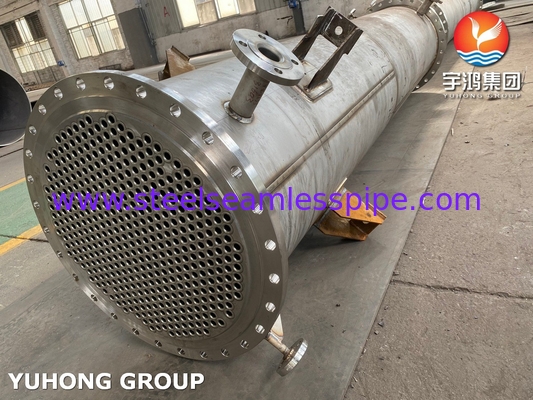

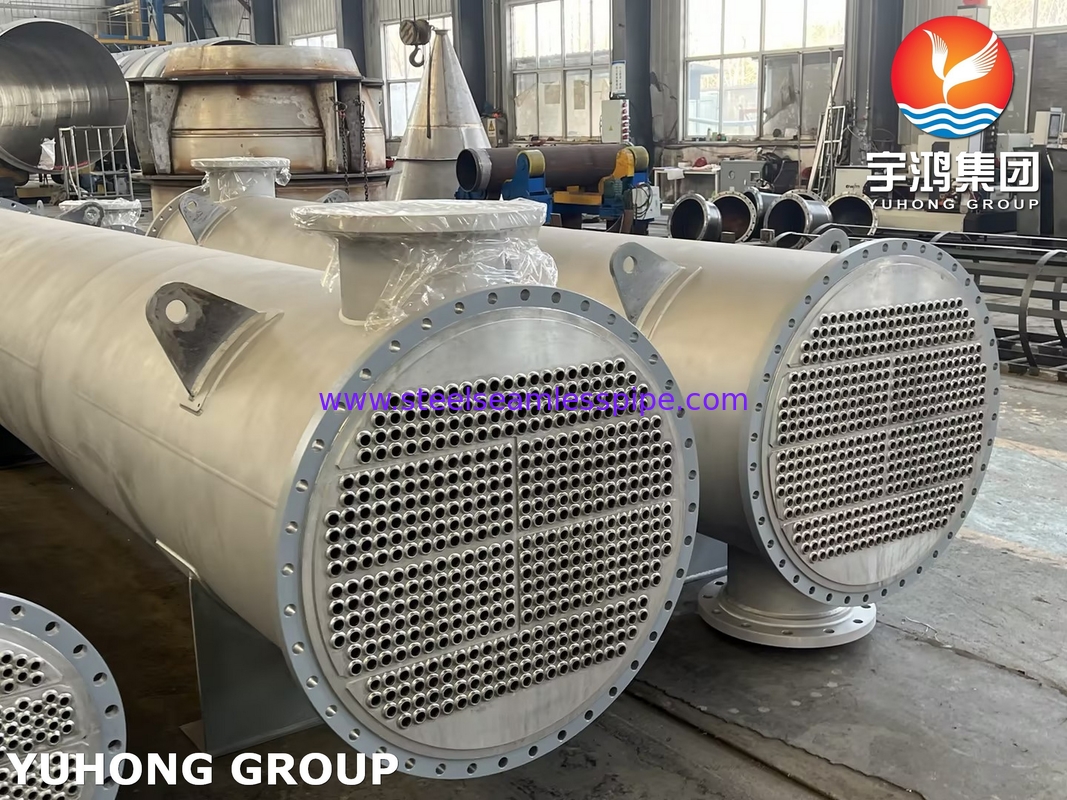

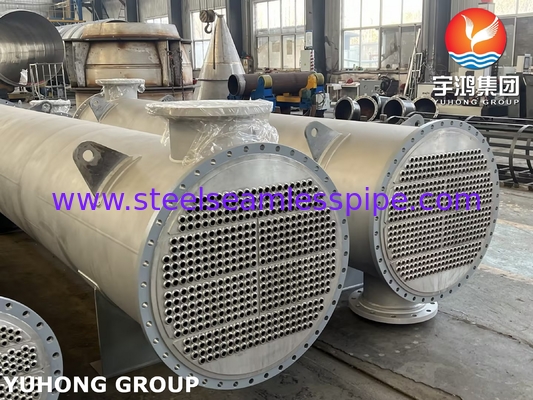

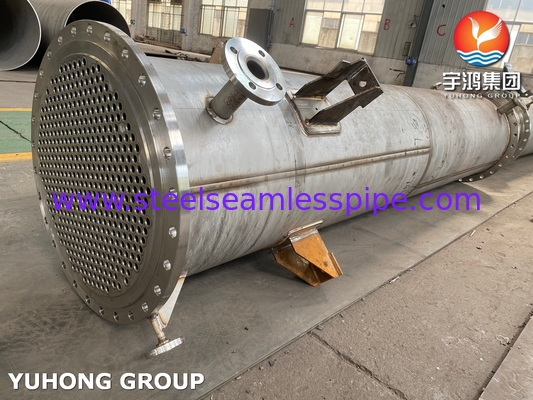

TEMA क्लास R BEM हीट एक्सचेंजर, फिक्स्ड ट्यूबशीट, खट्टे गैस रिफाइनरी सेवा के लिए NACE SA179 ट्यूब
युहोंग होल्डिंग ग्रुप कं, लिमिटेडऔद्योगिक उपकरणों के निर्माण और आपूर्ति में एक वैश्विक स्तर पर मान्यता प्राप्त नेता है, जिसमें हीट एक्सचेंजर्स, फायर हीटर, एयर कूलर और उनके महत्वपूर्ण घटक शामिल हैं। दशकों के अनुभव और उच्चतम गुणवत्ता वाले उत्पादों को देने की प्रतिबद्धता के साथ, हम दुनिया भर में विभिन्न उद्योगों में ग्राहकों की सेवा करते हैं।
हमारे प्रीमियम प्रस्तावों में से एक है ASTM SA179 सीमलेस कार्बन स्टील ट्यूब, विशेष रूप से फिक्स्ड ट्यूब शीट हीट एक्सचेंजर्स के लिए डिज़ाइन किया गया है। अपनी उत्कृष्ट तापीय चालकता, स्थायित्व और विश्वसनीयता के लिए प्रसिद्ध, SA179 सीमलेस ट्यूब कुशल और लंबे समय तक चलने वाले हीट एक्सचेंजर सिस्टम के लिए आदर्श विकल्प हैं।
1. ASTM SA179 रासायनिक संरचना और यांत्रिक गुण
| तत्व | संरचना (%) |
|---|---|
| कार्बन (C) | ≤ 0.06 |
| मैंगनीज (Mn) | 0.27–0.63 |
| फॉस्फोरस (P) | ≤ 0.035 |
| सल्फर (S) | ≤ 0.035 |
SA179 में कम कार्बन सामग्री कार्बाइड वर्षा के जोखिम को कम करती है, जो उत्कृष्ट लचीलापन और वेल्डबिलिटी सुनिश्चित करती है, जबकि उत्कृष्ट तापीय चालकता को बनाए रखती है।
| संपत्ति | मान |
|---|---|
| तन्य शक्ति | ≥ 325 MPa (47,000 psi) |
| उपज शक्ति | ≥ 180 MPa (26,000 psi) |
| बढ़ाव | ≥ 35% |
| कठोरता | ≤ 72 HRB |
ये यांत्रिक गुण सुनिश्चित करते हैं कि SA179 सीमलेस ट्यूब उच्च दबाव और तापमान का सामना कर सकते हैं, जबकि संरचनात्मक अखंडता और कुशल गर्मी हस्तांतरण को बनाए रखते हैं।
तकनीकी विनिर्देश
| नहीं। | पैरामीटर | विशिष्टता |
| 1 | डिजाइन दबाव (शेल) | 2.5 MPa (362 psi) |
| 2 | डिजाइन दबाव (ट्यूब) | 4.0 MPa (580 psi) |
| 3 | नोजल मानक | ANSI B16.5 RF फ्लैंज (क्लास 150/300) |
| 4 | फ्लैंज सामग्री | ASTM A105 जाली कार्बन स्टील |
| 5 | गैस्केट प्रकार | स्पाइरल-वाउंड (SS316L + ग्रेफाइट भराव) |
| 6 | बोल्टिंग | ASTM A193 B7 स्टड + A194 2H नट |
| 7 | समर्थन | फिक्स्ड सैडल सपोर्ट (SA516 Gr.70) |
| 8 | सतह खत्म (शेल) | सैंडब्लास्टेड (SA 2.5) + एपॉक्सी कोटिंग (≥120 μm) |
| 9 | ट्यूब आंतरिक खत्म | इलेक्ट्रोपॉलिश्ड (Ra ≤0.8 μm) |
| 10 | थर्मल दक्षता | ≥95% (स्वच्छ स्थिति) |
| 11 | गर्मी हस्तांतरण गुणांक | 500–1,200 W/m²·K (भाप वेग के साथ बदलता रहता है) |
| 12 | शेल-साइड दबाव ड्रॉप | ≤0.05 MPa (7.25 psi) |
| 13 | ट्यूब-साइड दबाव ड्रॉप | ≤0.1 MPa (14.5 psi) |
| 14 | फॉलिंग प्रतिरोध | 0.0002 m²·K/W (ट्यूब साइड) / 0.0001 m²·K/W (शेल साइड) |
| 15 | अधिकतम भाप प्रवाह दर | 50–200 t/h |
| 16 | संघनक क्षमता | 10–100 MW |
| 17 | वेल्डिंग मानक | ASME Sec IX (अनुदैर्ध्य वेल्ड के लिए SAW, ट्यूब-टू-ट्यूबशीट जोड़ों के लिए GTAW) |
| 18 | NDT तरीके | 100% RT (शेल वेल्ड), PT (ट्यूबशीट जोड़), UT (क्लैड बॉन्ड अखंडता) |
| 19 | हाइड्रोस्टैटिक परीक्षण | 1.5× डिजाइन दबाव (30 मिनट, शून्य रिसाव) |
| 20 | वायवीय परीक्षण | 1.1× डिजाइन दबाव (हीलियम मास स्पेक्ट्रोमेट्री रिसाव का पता लगाना) |
| 21 | तीसरे पक्ष का निरीक्षण | TÜV/SGS गवाह (वैकल्पिक) |
| 22 | प्रमाणन | ASME U स्टैम्प, PED 2014/68/EU, ISO 9001/14001 |
| 23 | स्थापना वातावरण | इनडोर/आउटडोर (IP55 सुरक्षा), भूकंपीय क्षेत्र 4 (IBC 2018) |
