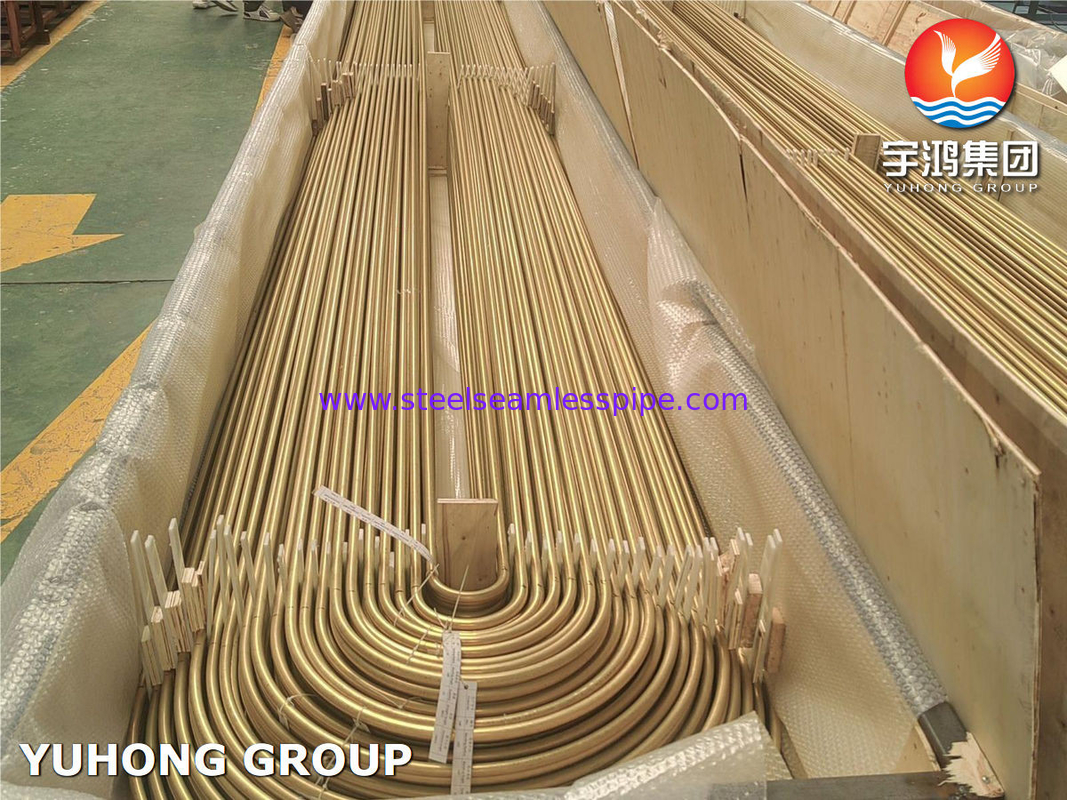

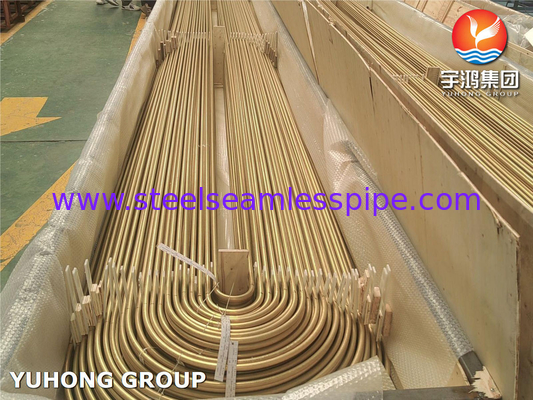

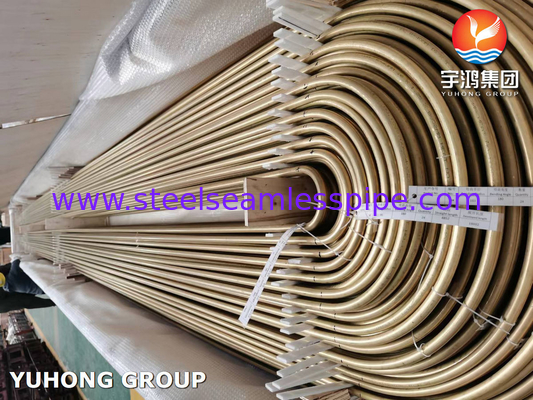

रिफाइनरी कूलर के लिए एल्यूमीनियम पीतल ASME SB111 C68700 U बेंड हीट एक्सचेंजर ट्यूब

ASME SB111 C68700 यू बेंड बॉयलर ट्यूब एप्लिकेशन

1समुद्री एवं अपतटीय प्रणाली

• समुद्री जल से ठंडा कंडेनसर और हीट एक्सचेंजर: जहाज के कंडेनसर (मुख्य इंजन ठंडा), ऑफशोर तेल रिग हीट एक्सचेंजर (कूलिंग हाइड्रोलिक सिस्टम, स्नेहक तेल),पानी को पानी से हटाने के संयंत्र (बहु-चरण फ्लैश वाष्पीकरण).

2विद्युत उत्पादन (जीवाश्म और परमाणु)

• वाष्प सतह कंडेनसर: तटीय/परमाणु ऊर्जा संयंत्र (समुद्रजल से ठंडा कंडेनसर), अपशिष्ट गर्मी वसूली इकाइयां (निकास गैस बॉयलर) ।

3रासायनिक एवं पेट्रोकेमिकल प्रसंस्करण

• आवेदनः संक्षारक द्रव गर्मी हस्तांतरणः रिफाइनरी कूलिंग (हाइड्रोकार्बन प्रसंस्करण), अमोनिया कंडेनसर (खनिज संयंत्र) ।

4एचवीएसी और रेफ्रिजरेशन

• चिलर और वाष्पीकरणः कॉम्पैक्ट डिजाइन शेल-एंड-ट्यूब वाष्पीकरण (जैसे, औद्योगिक चिलर), समुद्री पानी से ठंडा एचवीएसी (उष्णकटिबंधीय तटीय भवन), औद्योगिक प्रशीतन प्रणालियों के लिए उपयुक्त है।

5औद्योगिक प्रक्रिया शीतलन

• उच्च-तापमान/दबाव एक्सचेंजर: उच्च-दबाव प्रणालियों के लिए सख्त आयामी सहिष्णुता को पूरा करता है, ब्रुअरी/डिस्टिलरी वर्ट कूलर, पल्प और पेपर मिल गर्मी वसूली।

ASME SB111 C68700 बेंड बॉयलर ट्यूब की ताकत

1C68700 एल्यूमीनियम पीतल के यांत्रिक गुण SB111 विनिर्देश सुनिश्चित करता है कि ट्यूब कुछ शक्ति मानदंडों को पूरा करता है।

C68700 (ASTM B111, ASME SB111) के लिए विशिष्ट कमरे के तापमान गुण हैंः

2शक्ति को प्रभावित करने वाले कारक

ए. तापमान के प्रभाव

• ऊंचे तापमान पर (~150~250°C / 302~482°F):
• तन्य शक्ति ~20~30% कम हो जाती है।
• यदि उपज सीमाओं के पास तनाव होता है तो क्रॉप विरूपण का जोखिम।
• 0°C (32°F) से नीचेः
• थोड़ा मजबूत हो जाता है लेकिन अधिक भंगुर हो जाता है (प्रभाव प्रतिरोध गिरता है) ।

बी. संक्षारण और कटाव प्रभाव

• डिसेन्सिफिकेशन या पिटिंग प्रभावी दीवार मोटाई को कम कर सकती है, जिससे दबाव सहन क्षमता कम हो जाती है।
• क्षरण-क्षय (उच्च गति से बहने वाला समुद्री जल) पहनने में तेजी ला सकता है।

सी. यू-बेंड तनाव पर विचार

• घुमावदार क्षेत्र को कठोर किया जाता है, जिससे स्थानीय शक्ति बढ़ जाती है, लेकिन यदि अनुचित रूप से एनील किया जाता है तो तनाव दरार का खतरा होता है।
• झुकने से होने वाले अवशिष्ट तनाव के लिए तनाव से राहत देने के लिए एनीलिंग की आवश्यकता हो सकती है।

3अन्य हीट एक्सचेंजर ट्यूबों के साथ तुलना

4डिजाइन और परिचालन शक्ति सीमाएं

• अधिकतम अनुमेय दबावः ट्यूब व्यास/दीवार मोटाई पर निर्भर करता है (गणना के लिए ASME BPVC खंड VIII का प्रयोग करें) ।
• थकान जीवनः चक्रात्मक थर्मल भार के लिए उत्कृष्ट (यू-बेंड विस्तार को समायोजित करता है) ।
• से बचेंः ट्यूब शीट में अति-तंग (पतली दीवार वाले ट्यूबों को ढह सकता है) अत्यधिक कंपन (फ्रेटिंग पहनने का कारण बन सकता है) ।

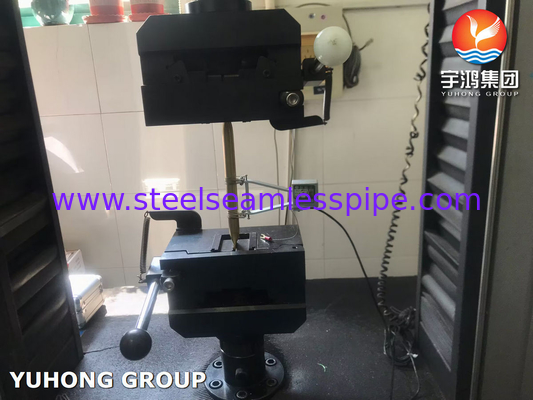

5परीक्षण और प्रमाणन

• हाइड्रोस्टैटिक परीक्षणः 1.5 गुना डिजाइन दबाव पर कोई रिसाव सुनिश्चित करता है।
• एडी करंट/यूटी टेस्टिंगः शक्ति को प्रभावित करने वाले दोषों की जांच।
• प्रमाणपत्रः ASTM B111 / ASME SB111, EN 12451 (EU)
