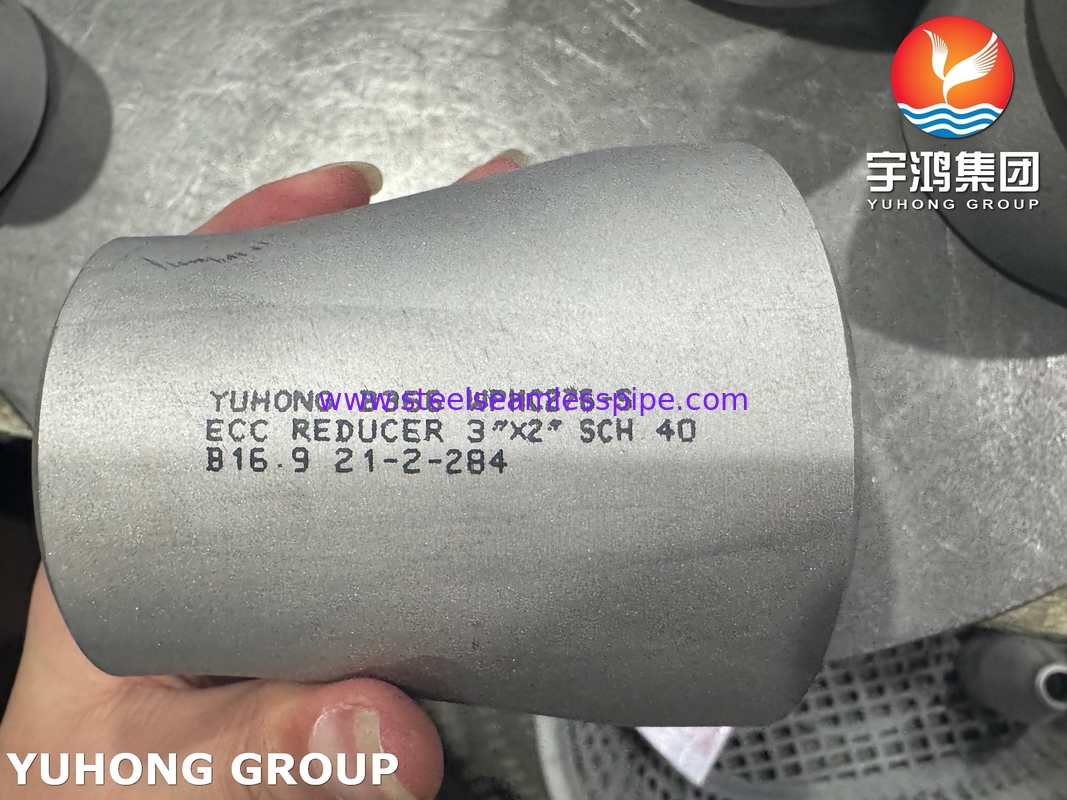

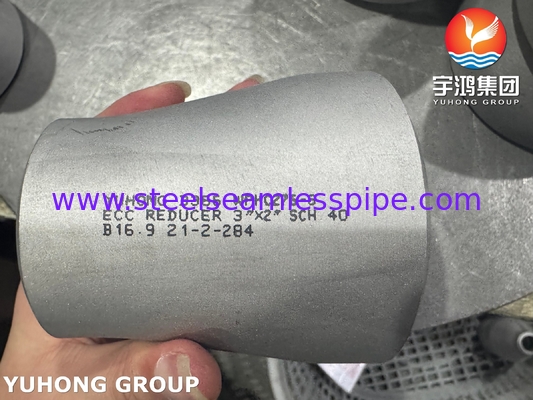

हेस्टेलॉय C276 पाइप फिटिंग ASTM B366 UNS N10276 निकेल मिश्र धातु Ecc Reducer

ASME B16.9 बटवेल्ड पाइप फिटिंगASTM B366 UNS N10276 / C276 एक्सेन्ट्रिक रिड्यूसर

बटवेल्ड फिटिंग पाइप में वेल्डेड होती है, जो एक मजबूत, लीक-प्रूफ कनेक्शन प्रदान करती है। उच्च दबाव प्रणालियों में उपयोग किया जाता है। एक्सेन्ट्रिक रिड्यूसर केंद्रित से अलग होता है। एक्सेन्ट्रिक में एक तरफ सपाट होता है,पाइप के नीचे या ऊपर के स्तर को बनाए रखने के लिए इस्तेमाल किया जब पाइप के आकार को बदलना. पाइपलाइनों में अनुप्रयोग जहां आप हवा या तलछट फंसने से बचने की जरूरत है. इस फिटिंग के अनुप्रयोगों के रूप में रासायनिक प्रसंस्करण, तेल और गैस, दवा,जहां संक्षारक सामग्री का संचालन किया जाता हैविनिर्माण प्रक्रिया में मोल्डिंग, वेल्डिंग, ताप उपचार, परीक्षण शामिल हैं।


एएसटीएम बी366 सी276 बटवेल्ड पाइप फिटिंग के समकक्ष ग्रेड


एएसटीएम बी366 सी276 बटवेल्ड पाइप फिटिंग के यांत्रिक गुण

• कठोर वातावरण (जैसे सल्फ्यूरिक एसिड, हाइड्रोक्लोरिक एसिड, क्लोरीन) में उत्कृष्ट संक्षारण प्रतिरोध।

• छेद, दरार संक्षारण, और तनाव-संक्षारण दरार प्रतिरोधी।

• उच्च तापमान और उच्च दबाव स्थितियों में अच्छा प्रदर्शन करता है।


ASTM B366 C276 बटवेल्ड पाइप फिटिंग की रासायनिक संरचना



अन्य सामान्य सामग्री के साथ तुलना करें---बनाम स्टेनलेस स्टील्स (जैसे, 316/316L, 304):


• C276प्रतिरोध में उत्कृष्टता प्राप्त करता हैदोनों ऑक्सीकरण और घटाने वाले एसिड(उदाहरण के लिए, सल्फरिक, हाइड्रोक्लोरिक, फॉस्फोरिक) औरक्लोराइड-प्रेरित जंग(पिटिंग, दरार संक्षारण)

• स्टील(एसएस 316/304) केंद्रित एचसीएल, गर्म सल्फ्यूरिक एसिड, या उच्च क्लोराइड वातावरण (जैसे, समुद्री जल) में विफल हो जाता है, जबकि सी 276 इन्हें आसानी से संभालता है।

• मुख्य लाभ: C276 अम्लीय, क्लोराइड युक्त या अम्लीय गैस (H2S) वातावरण में विनाशकारी विफलता से बचाता है जहां स्टेनलेस स्टील्स तेजी से जंग लगते हैं।

बनाम डुप्लेक्स स्टेनलेस स्टील्स (जैसे, 2205, 2507):

• डुप्लेक्स स्टील्समानक एसएस की तुलना में बेहतर शक्ति और क्लोराइड प्रतिरोध प्रदान करते हैं लेकिन संघर्ष करते हैंगैर-ऑक्सीकरण एसिड(जैसे, एचसीएल) और उच्च तापमान वाले क्लोराइड।

• C276एसिड और मिश्रित एसिड सिस्टम (जैसे, HNO3 + HCl) को कम करने में डुप्लेक्स स्टील्स से बेहतर है।

अन्य निकेल मिश्र धातुओं (उदाहरण के लिए, इनकोनेल 625, हैस्टेलॉय सी22) के मुकाबलेः

• इनकोनेल 625अच्छी ऑक्सीकरण प्रतिरोध है लेकिन मोलिब्डेनम (Mo) सामग्री (9% बनाम 15-17% में C276) की कमी है, जिससे C276 में बेहतर हैअम्लीय वातावरण को कम करना.

• हैस्टेलॉय सी22उच्च क्रोमियम (Cr: 22% बनाम C276 में 15%) के कारण व्यापक संक्षारण प्रतिरोध (जैसे, नाइट्रिक एसिड) प्रदान करता है, लेकिन C276 उन अनुप्रयोगों के लिए अधिक लागत प्रभावी है जहां अत्यधिक Cr प्रतिरोध महत्वपूर्ण नहीं है।



आवेदन

• रासायनिक प्रसंस्करण: सल्फरिक, हाइड्रोक्लोरिक या फॉस्फोरिक एसिड से निपटने के लिए रिएक्टर, स्क्रबर और पाइपिंग।

• तेल एवं गैस: खट्टा गैस (एच2एस/सीओ2) पाइपलाइन, अपतटीय प्लेटफार्म।

• प्रदूषण नियंत्रण: गर्म क्लोराइड के साथ धुआं गैसों के सल्फ़्यूराइजेशन (एफजीडी) प्रणाली।

• औषधि: विलायक के साथ आक्रामक व्यवहार।
