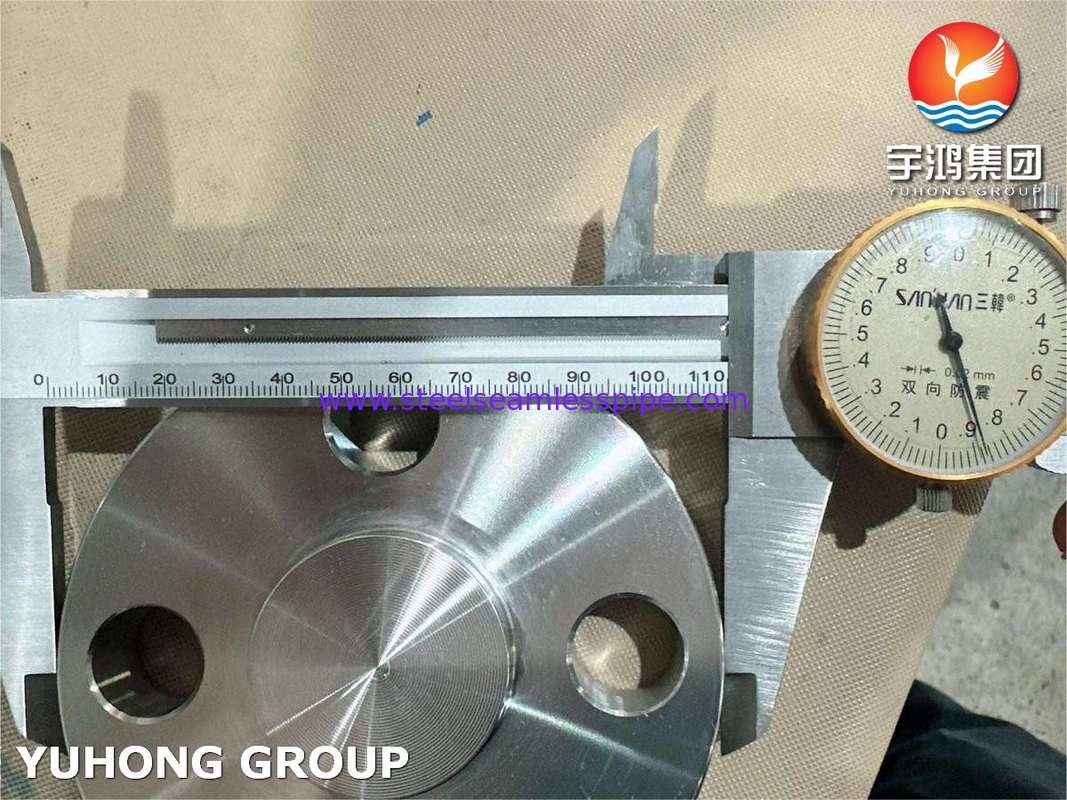

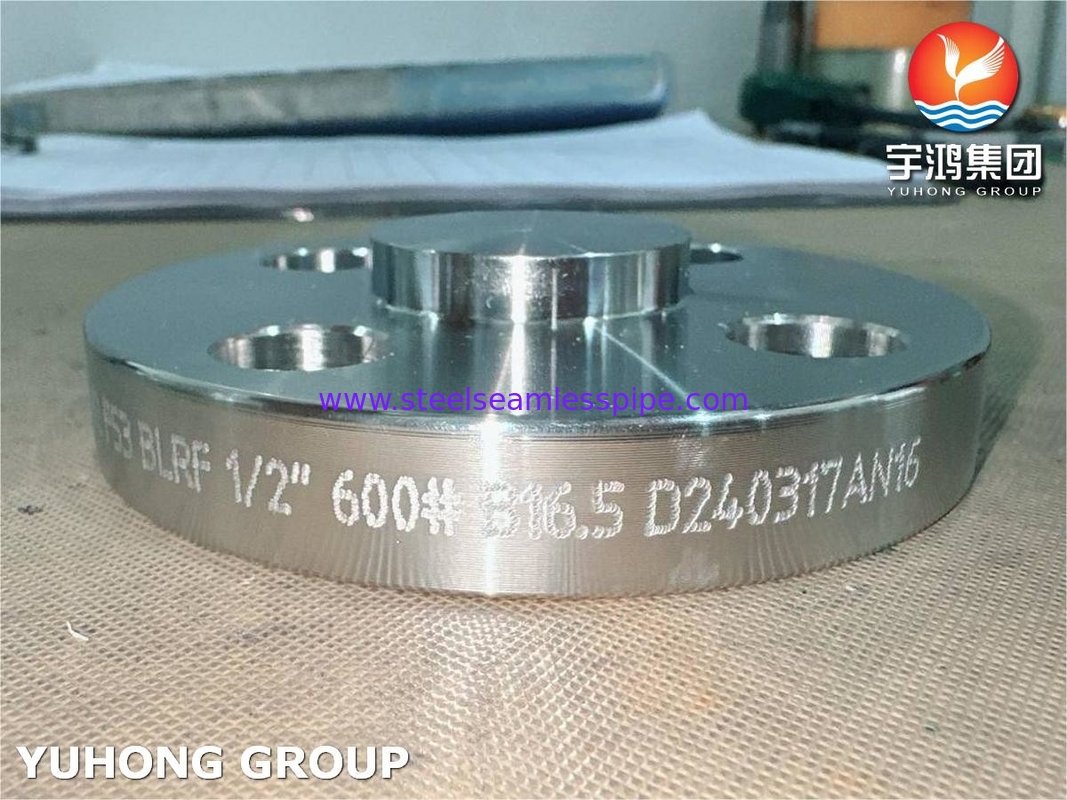

एएसटीएम ए182 एफ53 डुप्लेक्स स्टील फोर्ज्ड ब्लाइंड राइज्ड फेस फ्लैंज बी16.5
एएसटीएम ए182विनिर्देश में दबाव प्रणालियों में इस्तेमाल किए जाने वाले कम मिश्र धातु और स्टेनलेस स्टील पाइप फिटिंग को शामिल किया गया है, जिसमें फ्लैंग्स, फिटिंग, वाल्व शामिल हैं,और इसी तरह के भाग जो निर्दिष्ट आयामों या आकार मानकों के अनुरूप हैंऔर इसमें निम्न मिश्र धातु वाले स्टील के साथ-साथ फेरीटिक, मार्टेंसिटिक, ऑस्टेनिटिक और फेरीटिक ऑस्टेनिटिक स्टेनलेस स्टील्स के विभिन्न ग्रेड शामिल हैं।
की तन्यता शक्तिASTM A182 F53डुप्लेक्स स्टील फोल्डेड फ्लैंग्स आमतौर पर उच्च है और उच्च दबाव वातावरण में उपयोग के लिए आवश्यकताओं को पूरा कर सकते हैं। इसकी तन्यता शक्ति आम तौर पर 800 एमपीए से अधिक या बराबर होती है,जिसका अर्थ है कि फ्लैंज तनाव बल के अधीन होने पर टूटने के बिना बड़े बाहरी बल का सामना कर सकता है, उपकरण की स्थिरता और सुरक्षा सुनिश्चित करना; प्रतिरोध शक्ति अधिकतम तनाव है कि एक फ्लैंज सामग्री प्लास्टिक विरूपण से गुजरने से पहले सामना कर सकते हैं।एएसटीएम A182 F53 डुप्लेक्स स्टील फोल्डेड फ्लैंज की शक्ति आमतौर पर 550MPa से अधिक या उसके बराबर होती है, और उच्च प्रतिफल शक्ति दबाव या भारी भार के लिए उच्च प्रतिरोध करने के लिए फ्लैंज की अनुमति देता है।
एएसटीएम A182 डुप्लेक्स स्टील फोर्ज फ्लेन्ज गर्मी उपचार
|
जीआरए.
|
UNSजीआरए.
|
तन्य शक्ति,
मिन, क्सी [एमपीए]
|
प्रतिफल शक्ति, मिनट,
ksi [MPa]B
|
2 इंच में विस्तार।
[50 मिमी] या 4D,
मिन, %
|
| F51 |
S31803 |
90[620] |
60[450]
|
25
|
| F53 |
S32750 |
116[800]
|
80 [550]
|
15 |
| F55 |
S32760 |
109 ₹130 [750 ₹895]
|
80 [550] |
25 |
| F60 |
S32205 |
95[655]
|
70[485] |
25 |
अंदरसतह परिष्करण और उपस्थिति उपचार की शर्तेंASTM A182 F53 डुप्लेक्स स्टील फोल्डेड फ्लैंज के लिए, यह मानक आवश्यकताओं के अनुरूप होना चाहिएः भागों के आयामों के अनुरूप होना चाहिए, सहिष्णुता,और खरीददार के चित्रों या आदेशों और व्यक्तिगत एएसटीएम उत्पाद विनिर्देशों पर निर्दिष्ट खत्म, और अंतिम सतह निरीक्षण से पहले समाप्त भागों को सभी सतह ऑक्साइड और प्रसंस्करण यौगिकों को हटाने के लिए साफ किया जाना चाहिए, सतह खत्म, सामग्री गुणों को नुकसान पहुंचाए बिना,और प्रक्रिया के दौरान धातु संरचनासफाई के बाद, सतह को दोषों के लिए नेत्रहीन निरीक्षण किया जाना चाहिए, और आगे की संदूषण को रोकने के लिए साफ किए गए भागों को संरक्षित किया जाना चाहिए।
अंदरक्षरण प्रतिरोधी की शर्तेंकार्बन स्टील, कम मिश्र धातु वाले स्टील की बाहरी और आंतरिक सतहों,और मध्यम मिश्र धातु इस्पात फिटिंग जंग रोधी कोटिंग्स होना चाहिएयदि खरीदार द्वारा अन्यथा निर्दिष्ट नहीं किया गया है, तो सतह संरक्षण का प्रकार निर्माता द्वारा चुना जाना चाहिए; स्टेनलेस स्टील और निकल मिश्र धातु फिटिंग को कोटिंग की आवश्यकता नहीं है,और स्टेनलेस स्टील फिटिंग की अप्रसंस्कृत सतह को एसिड बाथ या इलेक्ट्रोपॉलिशिंग के संपर्क में लाकर निष्क्रिय किया जाना चाहिए; बाद में सोकेट वेल्डेड या बट वेल्डेड भागों पर सुरक्षात्मक कोटिंग को कोटिंग को हटाए बिना वेल्डिंग के लिए उपयुक्त होना चाहिए।घुमावदार फिटिंग को कोटिंग को हटाए बिना स्थापित किया जा सकता है.

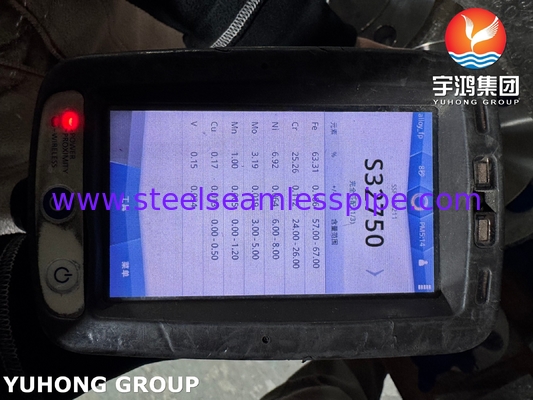

एएसटीएम A182 डुप्लेक्स स्टील रासायनिक संरचना
|
जीआरए.
|
UNS
जीआरए.
|
रासायनिक संरचना % अधिकतम |
| सी |
एमएन |
पी |
एस |
SI |
सीआर |
एनआई |
एमओ |
सीयू |
एन |
| F51 |
S31803 |
0.03 |
2.0 |
0.030 |
0.02 |
1.0 |
21.0-23.0 |
4.5-6.5 |
2.5-3.5 |
--- |
0.08-0.20 |
| F53 |
S32750 |
0.03 |
1.2 |
0.035 |
0.02 |
0.8 |
24.0-26.0 |
6.0-8.0 |
3.0-5.0 |
0.5 |
0.24-0.32 |
|
F55
|
S32760 |
0.03 |
1.0 |
0.030
|
0.01 |
1.0 |
24.0-26.0 |
6.0-8.0 |
3.0-4.0 |
0.5-1.0 |
0.20-0.30 |
| F60 |
S32205 |
0.03 |
2.0 |
0.030 |
0.02 |
1.0 |
22.0-23.0 |
4.5-6.5 |
3.0-3.5 |
0.5-3.0 |
0.14-0.20 |
एएसटीएम A182 F53 डुप्लेक्स स्टील फोल्डेड फ्लैंज, एक उच्च प्रदर्शन वाले फ्लैंज कनेक्टर के रूप में, मुख्य रूप से A182 F53 डुप्लेक्स स्टेनलेस स्टील से बना है। यह डुप्लेक्स स्टेनलेस स्टील (18Cr-8Ni-3Mo-0.2N) में उत्कृष्ट संक्षारण प्रतिरोध, उच्च शक्ति,और अच्छी कठोरताएएसटीएम ए182 एफ53 डुप्लेक्स स्टील के फोल्ड फ्लैंग्स का निर्माण कई औद्योगिक क्षेत्रों में व्यापक रूप से उपयोग किया जाता हैः
- तेल और गैस उद्योगःएएसटीएम ए182 एफ53 डुप्लेक्स स्टील फोल्डेड फ्लेन्ज तेल और गैस उद्योग में एक महत्वपूर्ण भूमिका निभाते हैं, आमतौर पर अपतटीय प्लेटफार्मों, हीट एक्सचेंजर, पानी के नीचे उपकरण और अग्निशमन उपकरण में उपयोग किया जाता है।इसका उत्कृष्ट संक्षारण प्रतिरोध और उच्च शक्ति कठोर समुद्री वातावरण और उच्च दबाव और उच्च तापमान की स्थिति में उपकरणों के स्थिर संचालन को सुनिश्चित कर सकती है.
- रासायनिक प्रसंस्करण उद्योग:रासायनिक प्रसंस्करण उद्योग में, ASTM A182 F53 डुप्लेक्स स्टील फोल्डेड फ्लैंग्स का व्यापक रूप से पात्रों और पाइपिंग प्रणालियों में उपयोग किया जाता है।इसके पिटिंग और दरार संक्षारण के लिए उत्कृष्ट प्रतिरोध यह अत्यधिक संक्षारक वातावरण में स्थिर प्रदर्शन बनाए रखने के लिए सक्षम बनाता है, जिससे उपकरण का सेवा जीवन बढ़ जाता है।
- पानी के निर्जलीकरण और जल उपचार उद्योग:एएसटीएम ए182 एफ53 डुप्लेक्स स्टील फोल्डेड फ्लेन्ज भी निर्जलीकरण, उच्च दबाव आरओ उपकरण, और पानी के नीचे पाइपलाइनों और अन्य जल उपचार सुविधाओं में एक महत्वपूर्ण भूमिका निभाते हैं।इसका उत्कृष्ट संक्षारण प्रतिरोध इसे समुद्री जल जैसे संक्षारक माध्यमों से निपटने में कुशल और स्थिर प्रदर्शन बनाए रखने में सक्षम बनाता है.
- ऊर्जा उद्योग:ऊर्जा उद्योग में, एएसटीएम ए 18 2 एफ 53 डुप्लेक्स स्टील फोल्डेड फ्लैंग्स का उपयोग बिजली संयंत्रों के डिसल्फ्यूराइजेशन और डेनिट्रीफिकेशन एफजीडी सिस्टम, औद्योगिक स्क्रबिंग सिस्टम,और अवशोषण टावरइसकी उच्च शक्ति और संक्षारण प्रतिरोध कठोर कार्य परिस्थितियों में इन उपकरणों की परिचालन आवश्यकताओं को पूरा कर सकता है।
- यांत्रिक घटकों का निर्माण:एएसटीएम A182 F53 डुप्लेक्स स्टील फोल्डेड फ्लैंग्स का उपयोग उच्च शक्ति, संक्षारण प्रतिरोधी और पहनने के प्रतिरोधी यांत्रिक घटकों के निर्माण के लिए भी किया जाता है।इसके उत्कृष्ट भौतिक और यांत्रिक गुण इन घटकों को कठोर वातावरण में स्थिर प्रदर्शन बनाए रखने में सक्षम बनाते हैं, जिससे उपकरण की विश्वसनीयता और सेवा जीवन में सुधार होता है
