| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008. |
| मॉडल संख्या: | ASTM A209 T1, T1a, T1b अलॉय स्टील सीमलेस ट्यूब |
| न्यूनतम आदेश मात्रा: | 1000 किग्रा |
|---|---|
| पैकेजिंग विवरण: | प्लाई-वुडन केस / आयरन केस / प्लास्टिक कैप के साथ बंडल |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| उत्पाद का नाम: | यू बेंड ट्यूब | मानक: | एएसटीएम ए209, एएसएमई एसए209 |
|---|---|---|---|
| सामग्री का ग्रेड: | टी 1, टी 1 ए, टी 1 बी | आयुध डिपो: | 1/4", 3/8", 1/2", 5/8", 3/4", 1", 1.1/4", आदि। |
| डब्ल्यूटी: | 25 BWG, 22 BWG, 20 BWG ... 10 BWG | लम्बाई: | सिंगल रैंडम, डबल रैंडम और कट लेंथ |
| अंत: | प्लेन एंड्स / बेवेल्ड एंड्स | त्रिज्या: | कस्टम कर सकते हैं |
| आवेदन: | बॉयलर, हीट एक्सचेंजर, कंडेनसर, हीटिंग, कूलिंग सिस्टम | ||
| प्रमुखता देना: | हीट एक्सचेंजर यू बेंड ट्यूब,ASME SA209 यू बेंड ट्यूब,निर्बाध कार्बन-मोलिब्डेनम यू बेंड ट्यूब |
||

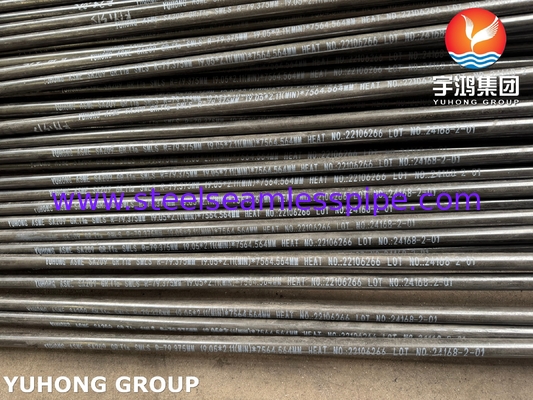

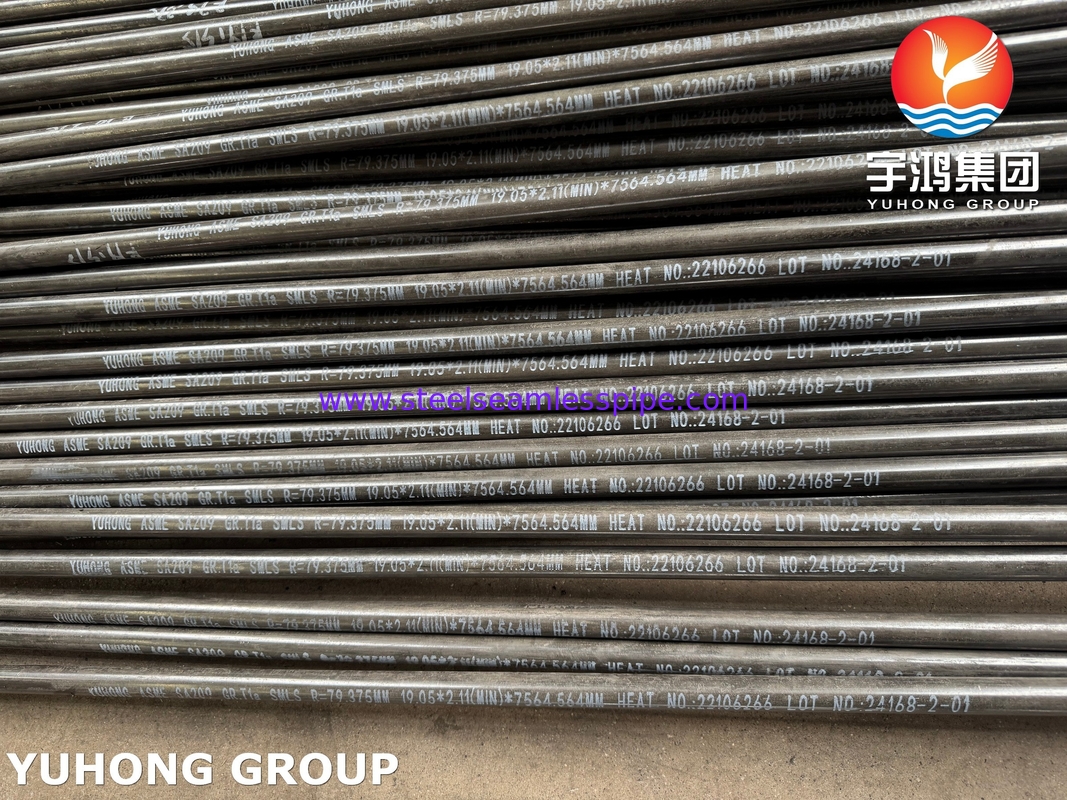

ASTM A209 / ASME SA209 T1A कम मिश्र धातु स्टील सीमलेस यू बेंड हीट एक्सचेंजर ट्यूब
ASME SA209 T1Aके लिए एक सामग्री विनिर्देश हैनिर्बाध कार्बन स्टील के ट्यूबमुख्य रूप से इस्तेमाल कियाबॉयलरऔरसुपरहीटरयह मिश्र धातु उच्च तापमान पर अच्छी ताकत और ऑक्सीकरण और क्रॉप के लिए मध्यम प्रतिरोध प्रदान करती है, जिससे यह उच्च तापमान और उच्च दबाव वाले वातावरण के लिए उपयुक्त है।हालांकि, अधिक आक्रामक संक्षारण और उच्च तापमान के लिए, अन्य मिश्र धातु जैसेT22, T91याइनकोनेलइस्तेमाल किया जा सकता है।
ASME SA209 T1A कम मिश्र धातु स्टील सीमलेस ट्यूब के फायदे
समकक्ष पदनाम
| डीआईएन | एएसटीएम |
| DIN 17175 ग्रेड 16Mo5 | ASME SA 209 ग्रेड T1a |
ASTM A209/ ASME SA209 T1, T1a, T1b मिश्र धातु स्टील सीमलेस ट्यूब रासायनिक संरचना
| ग्रेड | सी | एमएन | पी | एस | हाँ | मो |
| टी1 | 0.10-0.20 | 0.30-0.80 | ≤0.025 | ≤0.025 | 0.10-0.50 | 0.44-0.65 |
| T1a | 0.15-0.25 | 0.30-0.80 | ≤0.025 | ≤0.025 | 0.10-0.50 | 0.44-0.65 |
| टी1बी | 0.14 अधिकतम | 0.30-0.80 | ≤0.025 | ≤0.025 | 0.10-0.50 | 0.44-0.65 |
तन्यता और कठोरता
| यांत्रिक गुण | ||||
| ग्रेड | खिंचाव | उपज | लम्बाई | कठोरता |
| शक्ति (एमपीए) | शक्ति (एमपीए) | (%) | (HRB) | |
| टी1 | ≥380 | ≥205 | ≥30 | ≤ 80 |
| T1a | ≥365 | ≥195 | ≥30 | ≤ 81 |
| टी1बी | ≥415 | ≥220 | ≥30 | ≤ 77 |
1. समतल करने का परीक्षण
विनिर्देश A999/A999M के समतल परीक्षण को प्रत्येक पाइप के एक या दोनों छोरों से एक नमूने पर किया जाना चाहिए। फसल के छोरों का उपयोग किया जा सकता है। यदि यह पूरक आवश्यकता निर्दिष्ट है,पाइप प्रति परीक्षणों की संख्या भी निर्दिष्ट की जानी चाहिए।प्रत्येक बैच के एक तैयार ट्यूब के प्रत्येक छोर से नमुनों पर एक समतल परीक्षण किया जाएगा, जो कि फ्लेरिंग परीक्षण के लिए उपयोग किए जाने वाले नमुनों के अलावा नहीं है।
2. फ्लेरिंग टेस्ट
प्रत्येक बैच के एक तैयार ट्यूब के प्रत्येक छोर से एक नमूना पर एक फ्लेरिंग परीक्षण किया जाएगा, जो कि समतल परीक्षण के लिए उपयोग किए जाने वाले नहीं है।
हाइड्रोस्टैटिक या गैर विनाशकारी विद्युत परीक्षण
प्रत्येक ट्यूब को विनाशकारी विद्युत परीक्षण या हाइड्रोस्टैटिक परीक्षण के अधीन किया जाएगा। प्रयोग किए जाने वाले परीक्षण का प्रकार निर्माता के विकल्प पर होगा,जब तक कि खरीद आदेश में अन्यथा निर्दिष्ट न हो.
झुकने का परीक्षण
जिन पाइपों का व्यास एनपीएस 25 से अधिक है और जिनकी व्यास से दीवार मोटाई का अनुपात 7.0 या उससे कम है, उनके लिए समतल परीक्षण के बजाय झुकने के परीक्षण के अधीन किया जाना चाहिए।अन्य पाइप जिनका व्यास एनपीएस 10 के बराबर या उससे अधिक है, खरीददार की स्वीकृति के अधीन समतल परीक्षण के स्थान पर झुकाव परीक्षण दिया जा सकता है।
ASME SA209 T1A मिश्र धातु स्टील सीमलेस ट्यूबिंग के वैकल्पिक ग्रेड
| स्टील ग्रेड | पाइप | ट्यूब | फिटिंग | प्लेट | फोर्जिंग |
|---|---|---|---|---|---|
| 1/2 एमओ | A335 P1 | A213 T1 | A234 WP1 | A182 F1 | |
| 5Cr-1/2Mo | A335 P5 | A213 T5 | A234 WP5 | A387 ग्रेड 5 | A182 F5 |
| 9Cr-1Mo | A335 P9 | A213 T9 | A234 WP9 | A387 ग्रेड 9 | A182 F9 |
| 1 1/4 Cr-1/2Mo | A335 P11 | A213 T11 | A234 WP11 | A387 ग्रेड 11 | A182 F11 |
| 2 1/4Cr-1Mo | A335 P22 | A213 T22 | A234 WP22 | A387 ग्रेड 22 | A182 F22 |
| 9Cr-1Mo-V-Nb | A335 P91 | A213 T91 | A234 WP91 | A387 ग्रेड 91 | A182 F91 |

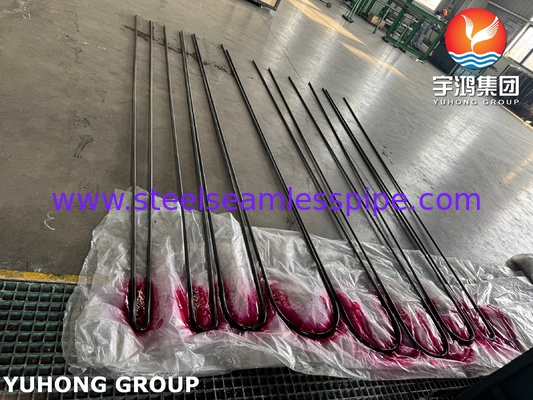

पीटी / यू बेंड क्षेत्र का प्रवेश परीक्षण
आवेदन:
