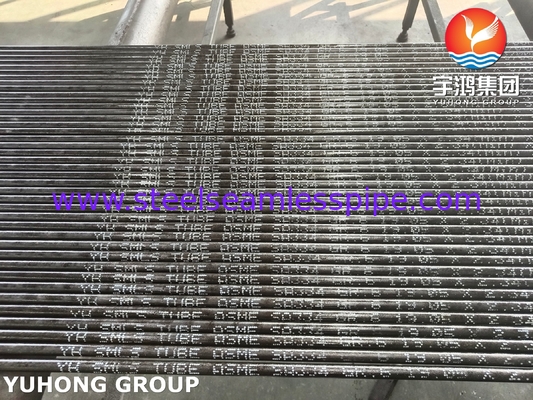

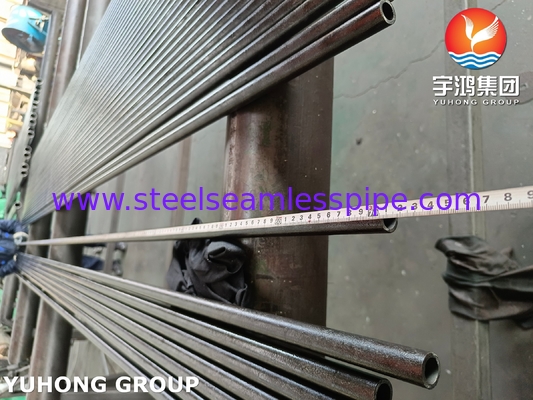

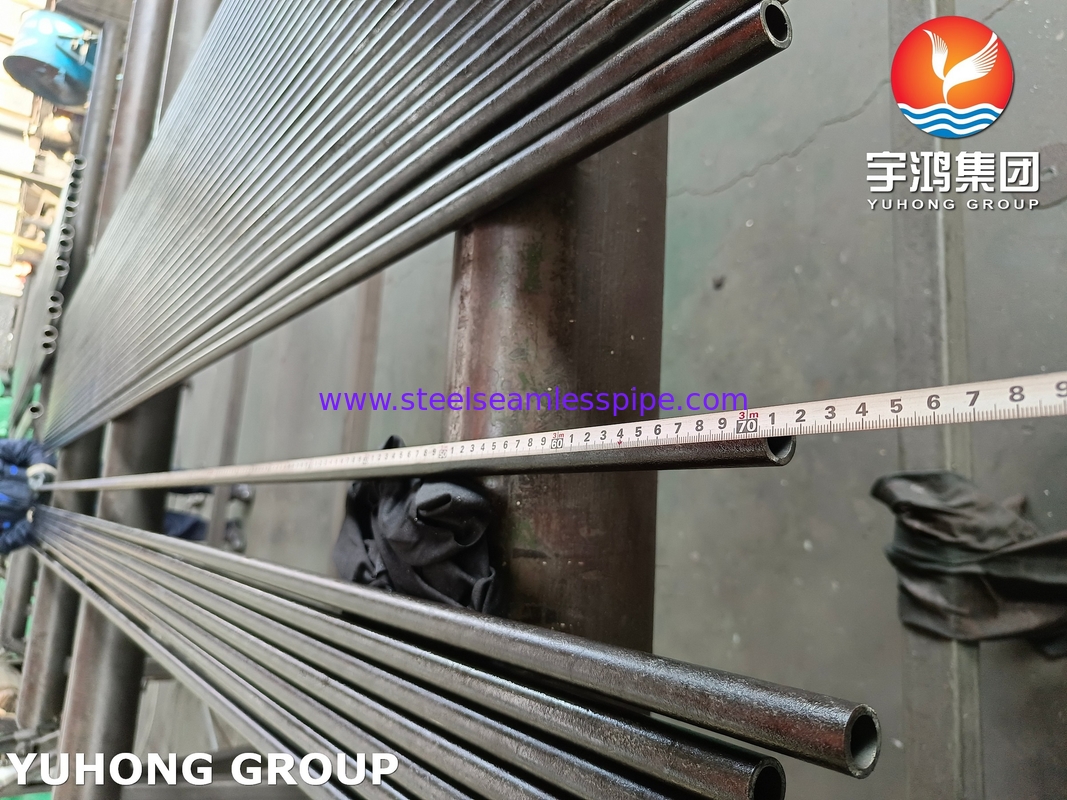

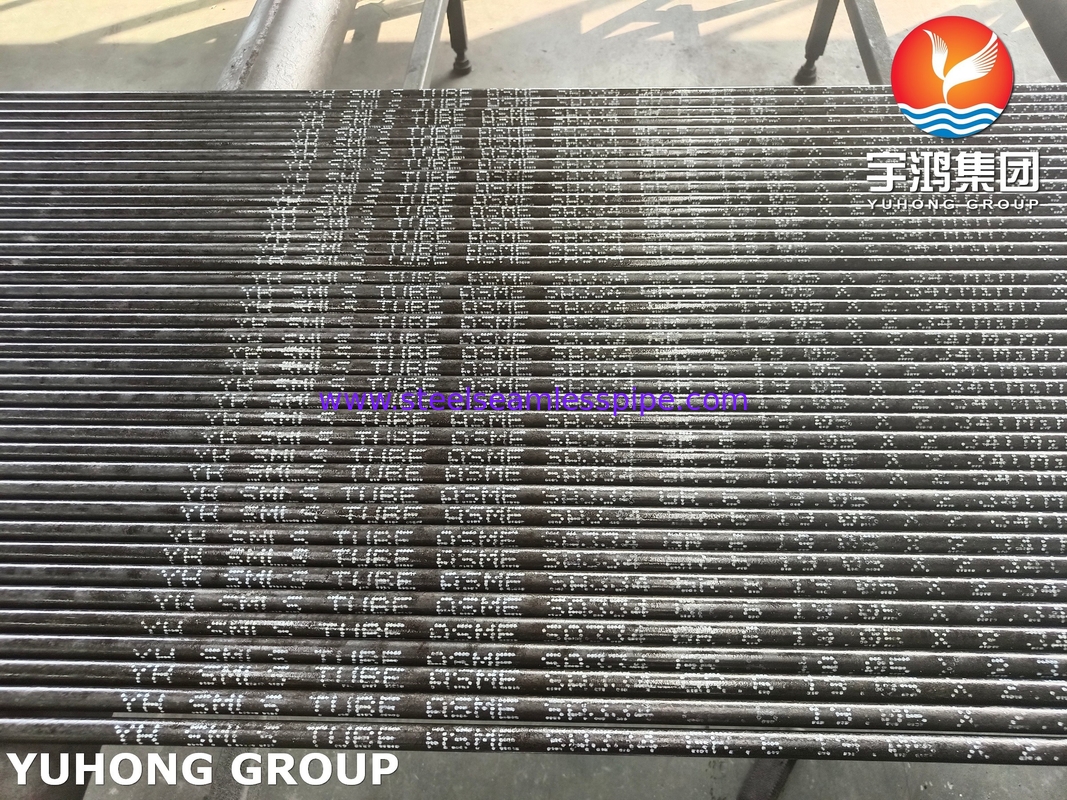

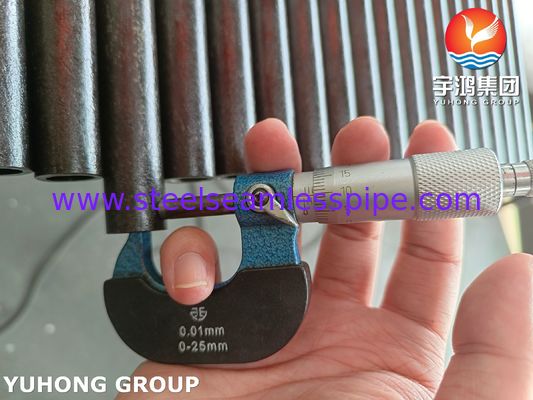

गर्मी एक्सचेंजर, तेल और गैस उद्योग के लिए ASME SA334 Gr.6 कार्बन स्टील सीमलेस ट्यूब
A334 ग्रेड 6कार्बन स्टील निर्बाध ट्यूबों को कार्बन स्टील और कुछ मिश्र धातु तत्वों के संयोजन से निर्मित किया जाता है, जिसमें मैंगनीज, सिलिकॉन और अन्य सामग्रियों की छोटी मात्रा शामिल हो सकती है।ट्यूबों की सटीक संरचना यह सुनिश्चित करती है कि वे कठोर वातावरण में भी अपने यांत्रिक गुणों को बनाए रख सकें, विशेष रूप से कम तापमान पर तरल पदार्थों के परिवहन के लिए, आम तौर पर तेल / गैस, पेट्रोकेमिकल और बिजली उत्पादन उद्योगों में उपयोग किया जाता है।विनिर्माण प्रक्रिया में निर्बाध और वेल्डेड दोनों तरीके शामिल हो सकते हैं, जिसमें सीमलेस ट्यूब आमतौर पर अपनी बेहतर संरचनात्मक अखंडता के लिए पसंद किए जाते हैं।
ASME SA334 ग्रेड 6 कार्बन स्टील सीमलेस ट्यूब की मुख्य विशेषताएं
1. निम्न तापमान प्रतिरोधःA334 ग्रेड 6 ट्यूबों का मुख्य लाभ यह है कि वे बेहद कम तापमान का सामना करने में सक्षम हैं। यह विशेषता तेल और गैस जैसे उद्योगों में महत्वपूर्ण है,जहां सामग्री अक्सर ठंडी परिस्थितियों के संपर्क में होती है.
2बहुमुखी प्रतिभा:इन ट्यूबों का उपयोग न केवल विभिन्न उद्योगों में किया जाता है, बल्कि विभिन्न अनुप्रयोगों के लिए भी अनुकूलित किया जा सकता है, जिससे वे इंजीनियरों और डिजाइनरों के लिए बहुमुखी घटक बन जाते हैं।
3शक्ति और स्थायित्व:लगभग 35,000 पीएसआई की न्यूनतम प्रतिफल शक्ति के साथ, ए334 ग्रेड 6 ट्यूब महत्वपूर्ण तनाव को संभाल सकते हैं, जिससे वे उच्च दबाव अनुप्रयोगों के लिए उपयुक्त हैं।
4वेल्डेबिलिटी:A334 ग्रेड 6 की रसायन विज्ञान अच्छी वेल्डेबिलिटी की अनुमति देती है, जो विनिर्माण और असेंबली प्रक्रियाओं में एक महत्वपूर्ण विशेषता है।
एएसटीएम ए३३४ ग्रेड ६ कार्बन स्टील सीमलेस ट्यूबों के लिए रासायनिक संरचना
| ग्रेड |
एमएफजी प्रक्रिया |
रासायनिक संरचना ((%) |
| सी |
हाँ |
एमएन |
पी |
एस |
नि |
अन्य |
| ग्रेड 1 |
एस, ई, एटी |
0.30मैक्स |
- |
0.40 ~ 106 |
0.05 अधिकतम |
0.60मैक्स |
- |
(STBL450) |
| ग्रेड 3 |
एस, ई, एटी |
0.19मैक्स |
0.18 ~ 0.37 |
0.31 ~ 0.64 |
0.05 अधिकतम |
0.050 अधिकतम |
3.18-3.82 |
- |
| ग्रेड 6 |
एस, ई, एटी |
0.30मैक्स |
0.10 अधिकतम |
0.29 ~ 106 |
0.048 अधिकतम |
0.058 अधिकतम |
- |
- |
| ग्रेड 7 |
एस, ई, एटी |
0.19मैक्स |
0.13 ~ 0.32 |
0.90मैक्स |
0.04 अधिकतम |
0.050 अधिकतम |
2.03 ~ 257 |
(STBL690) |
| ग्रेड 8 |
एस, ई, एटी |
0.18 अधिकतम |
0.13 ~ 0.32 |
0.90मैक्स |
0.045 अधिकतम |
0.045 अधिकतम |
8.40 ~ 9.60 |
(Cu 0.75 ~ 1.25) |
| ग्रेड 9 |
एस, ई, एटी |
0.20 अधिकतम |
- |
0.40 ~ 106 |
0.045 अधिकतम |
0.50 अधिकतम |
1.60 ~ 224 |
- |
एएसटीएम ए३३४ ग्रेड ६ कार्बन स्टील सीमलेस ट्यूबों के लिए यांत्रिक गुण
| ग्रेड |
तन्यता परीक्षण MPa या N/mm2 |
रिमेक
(JIS के समान) |
| न्यूनतम उपज बिंदु |
तन्य शक्ति |
| ग्रेड 1 |
205 |
380 मिनट |
प्रभाव परीक्षण ((J)
2V 18 |
| ग्रेड 3 |
240 |
450 मिनट |
2V 18 |
| ग्रेड 6 |
240 |
415 मिनट |
2V 18 |
| ग्रेड 7 |
240 |
450 मिनट |
2V 18 |
| ग्रेड 8 |
520 |
690 मिनट |
2V 18 |
| ग्रेड 9 |
315 |
435 मिनट |
2V 18 |
एएसटीएम ए३३४/एएसटीएम एसए३३४ जीआर.६ ट्यूब हाइड्रोस्टैटिक या एनडीटी परीक्षण प्रत्येक ए३३४ जीआर.६ ट्यूब को विनाशकारी विद्युत परीक्षण या हाइड्रोस्टैटिक परीक्षण के अधीन किया जाना चाहिए।प्रयोग किया जाने वाला परीक्षण प्रकार निर्माता के विकल्प पर होगा, जब तक कि खरीद आदेश में अन्यथा निर्दिष्ट न हो।
1हाइड्रोस्टैटिक परीक्षण
- उद्देश्य: हाइड्रोस्टैटिक परीक्षण ट्यूबों की ताकत और लीक-टाइटनेस की जांच करने के लिए बनाया गया है।
- प्रक्रियाः ट्यूब को पानी से भर दिया जाता है और सामान्य संचालन दबाव से अधिक एक निर्दिष्ट आंतरिक दबाव के अधीन किया जाता है।इस दबाव को एक निर्धारित अवधि के लिए रखा जाता है ताकि गहन जांच की जा सके.
- परिणाम: यदि कोई रिसाव नहीं होता और दबाव में पाइप अपनी अखंडता बनाए रखता है, तो यह परीक्षण उत्तीर्ण करता है।यह विधि ट्यूब की स्थायित्व और परिचालन स्थितियों का सामना करने की क्षमता का स्पष्ट संकेत प्रदान करती है.
2विनाशकारी विद्युत परीक्षण (एनडीटी)
- उद्देश्य: नॉनडस्ट्रुक्टिव परीक्षण का उपयोग ट्यूब को स्थायी क्षति के बिना दोषों या असंगति का पता लगाने के लिए किया जाता है।
- प्रक्रिया: इस परीक्षण में अक्सर एडी करंट परीक्षण, अल्ट्रासोनिक परीक्षण या चुंबकीय कण परीक्षण जैसे तरीकों को शामिल किया जाता है।चुनी गई तकनीक विशिष्ट आवश्यकताओं और निर्माता की क्षमताओं पर निर्भर करेगी.
- परिणाम: एनडीटी यह सुनिश्चित करता है कि किसी भी दोष, जैसे दरारें या समावेशन, ट्यूब की अखंडता को खतरे में डाले बिना पहचाने जाएं। यह विधि गुणवत्ता और सुरक्षा मानकों को बनाए रखने के लिए आवश्यक है।
अन्य उपलब्ध सामग्री
| कार्बन |
क्रोमियम |
कम तापमान |
स्टेनलेस स्टील |
डुप्लेक्स |
तांबा और कांस्य |
टाइटेनियम |
नि-मिश्र धातु |
| SA178-A |
SA213-T1 |
SA333-Gr.1 |
SA213 |
TP316L |
A789-S31803 |
SB111-C70600 |
SB338-GR.1 |
SB163 |
NO2200 |
| SA178-C |
SA213-T11 |
SA333-Gr.3 |
SA249 |
TP316H |
A789-S32205 |
SB111-C71500 |
SB338-GR.2 |
SB167 |
NO2201 |
| SA179 |
SA213-T12 |
SA333-Gr.6 |
SA268 |
TP316Ti |
A789-S32750 |
SB111-C71640 |
SB338-GR.5 |
एसबी 444 |
NO8020 |
| SA192 |
SA213-T22 |
SA333-Gr.7 |
SA269 |
TP316LN |
A789-S32760 |
SB111-C68700 |
SB338-GR.7 |
SB514 |
NO6022 |
| SA209-T1 |
SA213-T5 |
SA333-Gr.8 |
SA376 |
TP321 |
A789-S32707 |
SB111-C44300 |
SB338-GR.9 |
SB619 |
N10276 |
| SA209-T1a |
SA213-T9 |
SA334-Gr.1 |
TP304 |
TP321H |
A789-S32304 |
|
SB338-GR.12 |
SB622 |
NO4400 |
| SA209-T1b |
SA213-T91 |
SA334-Gr.3 |
TP304L |
TP347 |
A789-S31500 |
|
|
SB626 |
NO6600 |
| SA210-A1 |
|
SA334-Gr.6 |
TP304H |
TP347H |
S31254 |
|
|
SB674 |
NO6601 |
| SA210-C |
|
SA334-Gr.7 |
TP304N |
TP405 |
254MA |
|
|
SB677 |
NO6625 |
| SA214 |
|
SA334-Gr.8 |
TP310H |
TP409 |
17-4PH |
|
|
SB704 |
NO690 |
| SA513 MT 1010 |
|
|
TP310S |
TP410 |
17-7PH |
|
|
SB705 |
NO8800 |
| SA513 MT 1015 |
|
|
TP309S |
TP430 |
15-7PH |
|
|
N1001 |
NO8810 |
| SA513 MT 1020 |
|
|
TP317 |
TP439 |
|
|
|
N10665 |
NO8811 |
| |
|
|
TP317L |
TP444 |
|
|
|
N10675 |
NO8825 |
| |
|
|
TP348 |
TP446 |
|
|
|
TP904L |
|
| |
|
|
TP347HFG |
|
|
|
|
|
|
आवेदन
- तेल और गैस पाइपलाइनः कच्चे तेल और प्राकृतिक गैस के परिवहन में उपयोग किया जाता है, विशेष रूप से ठंडे क्षेत्रों में जहां निम्न तापमान गुण महत्वपूर्ण हैं।
- दबाव वाहिकाएं: दबाव वाहिकाओं के निर्माण के लिए आवश्यक है जो निम्न तापमान सेटिंग्स में कुशलतापूर्वक काम करते हैं।
- हीट एक्सचेंजर: हीट एक्सचेंजर में उपयोग किया जाता है जहां थर्मल दक्षता और स्थायित्व सर्वोपरि है।
- क्रायोजेनिक सुविधाएं: द्रवीकृत गैसों को उनके उबलने के बिंदु के निकट संभालने के लिए डिज़ाइन की गई प्रणालियों में लागू होती हैं।
