| Place of Origin: | CHINA |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Model Number: | ASTM A179 Carbon Steel U Bend Tube |
| Minimum Order Quantity: | 1000KGS |
|---|---|
| Packaging Details: | Ply-wooden Case /Iron Case |
| Delivery Time: | 7 DAYS |
| Payment Terms: | L/C,T/T |
| उत्पाद का नाम: | यू बेंड ट्यूब | मानक: | एएसटीएम ए179, एएसएमई एसए179 |
|---|---|---|---|
| आयुध डिपो: | 6.35 एमएम, 9.52 एमएम, 12.7 एमएम, 15.88 एमएम, 19.05 एमएम, 20 एमएम, 22,23 एमएम, 25 एमएम, 25.4 एमएम, 31 | डब्ल्यूटी: | 0.89 एमएम, 1 एमएम, 1.24 एमएम, 1.5 एमएम, 1.65 एमएम, 2 एमएम, 2.11 एमएम, 2.463 एमएम, 2.5 एमएम, 2.77 एमए |
| त्रिज्या: | अनुकूलन योग्य | एनडीटी: | ईटी, यूटी, एचटी |
| आवेदन: | बॉयलर, हीट एक्सचेंजर, तेल और गैस संयंत्र, शीतलक, कंडेनसर | ||
| प्रमुखता देना: | हीट एक्सचेंजर यू बेंड ट्यूब,कम कार्बन स्टील यू बेंड ट्यूब,ASME SA179 यू बेंड ट्यूब |
||

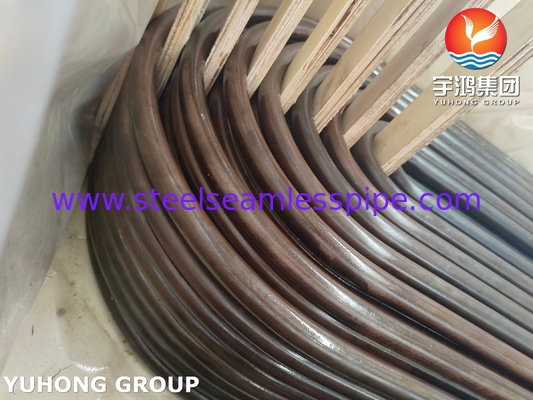

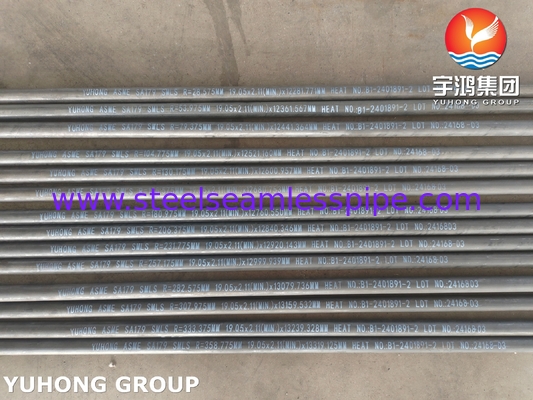

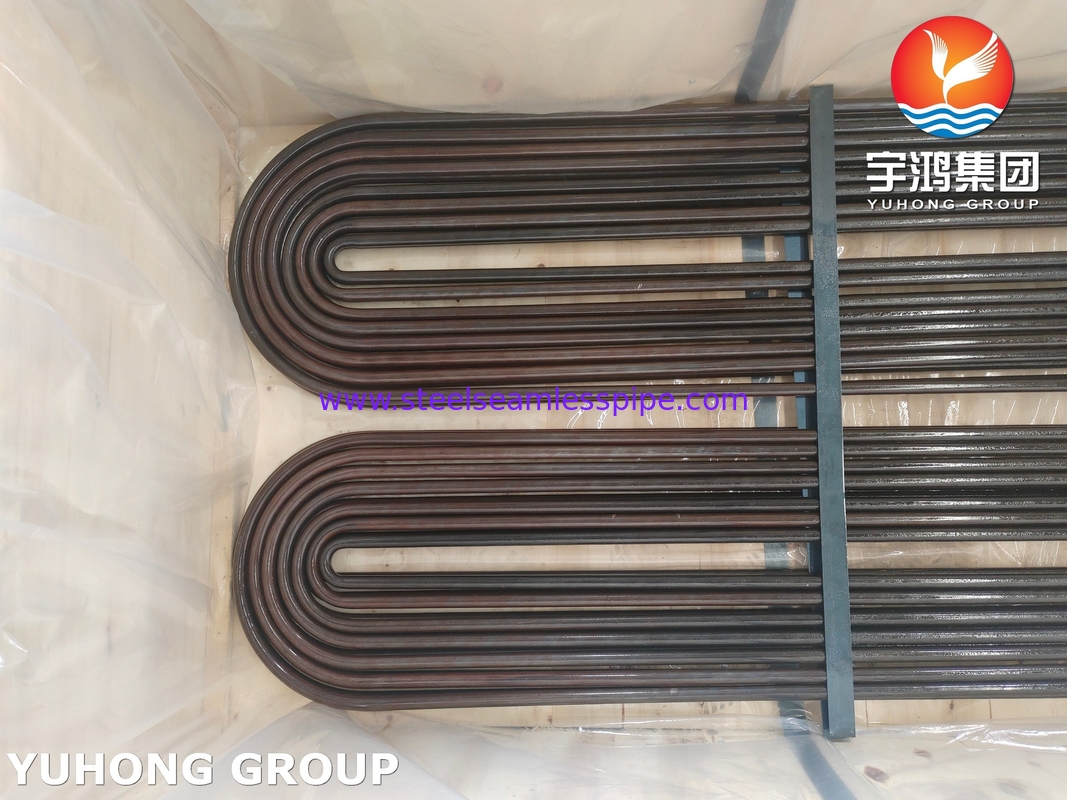

ASTM A179/ASME SA179 कार्बन स्टील सीमलेस यू बेंड ट्यूब हीट एक्सचेंजर ट्यूब
एएसटीएम ए179 ट्यूब आमतौर पर कम कार्बन स्टील से बने होते हैं, जो ताकत, लचीलापन और वेल्डेबिलिटी का एक अच्छा संयोजन प्रदान करता है। ये ट्यूब एक ठंडे ड्राइंग प्रक्रिया के माध्यम से निर्मित होते हैं,जो उनकी ताकत को बढ़ाता है और सख्त सहिष्णुता की अनुमति देता हैझुकने की त्रिज्या द्रव प्रवाह की विशेषताओं को प्रभावित करती है। एक छोटी झुकने की त्रिज्या बढ़ी हुई अशांति का कारण बन सकती है, जिससे गर्मी हस्तांतरण में वृद्धि हो सकती है लेकिन उच्च दबाव में गिरावट भी हो सकती है।यू-बेंड ट्यूबों को एक विशिष्ट बेंड त्रिज्या के साथ निर्मित किया जाना चाहिए ताकि तनाव से बचा जा सके जिससे विफलता हो सकती हैइसके अलावा, सामग्री की पसंद (जैसे, स्टेनलेस स्टील, तांबा, आदि) भी स्वीकार्य झुकने की त्रिज्या को प्रभावित कर सकती है।विभिन्न सामग्रियों के अलग-अलग यांत्रिक गुण होते हैं और वे विभिन्न स्तरों के तनाव को सहन कर सकते हैं.
A179 कार्बन स्टील सीमलेस ट्यूब रासायनिक संरचनाः
|
C, %
|
Mn, %
|
पी, %
|
S, %
|
|
0.06-0.18 |
0.27-0.63
|
0.035 अधिकतम
|
0.035 अधिकतम
|
A179 कार्बन स्टील सीमलेस ट्यूब मैकेनिकल गुणः
|
तन्य शक्ति, एमपीए
|
उपज शक्ति, एमपीए
|
लम्बाई, %
|
कठोरता, HRB
|
|
325 मिनट
|
180 मिनट
|
35 मिनट
|
अधिकतम 72
|
A179 कार्बन स्टील सीमलेस ट्यूब बाहरी व्यास और सहिष्णुता
| बाहरी व्यास, मिमी | सहिष्णुता, एमएम |
| 3.2≤OD<254 | ±0.10 |
| 25.4≤OD≤38.1 | ±0.15 |
|
38.1 |
±0.20 |
| 50.8≤OD<63.5 | ±0.25 |
| 63.5≤OD<76.2 | ±0.30 |
| 76.2 | ±0.38 |
A179 कार्बन स्टील सीमलेस ट्यूब दीवार मोटाई और सहिष्णुता
| बाहरी व्यास, मिमी | सहिष्णुता, % |
| 3.2≤OD<38.1 | +20/-0 |
| 38.1≤OD≤76.2 | +22/-0 |
विभिन्न उद्योगों में हीट एक्सचेंजर महत्वपूर्ण घटक हैं और ट्यूबों के लिए सामग्री की पसंद उनके प्रदर्शन और स्थायित्व में महत्वपूर्ण भूमिका निभाती है।यहाँ गर्मी एक्सचेंजर ट्यूबों के लिए इस्तेमाल किया कुछ आम सामग्री हैं:
1कार्बन स्टील
ASTM A179/A192: आमतौर पर निम्न दबाव अनुप्रयोगों के लिए उपयोग किया जाता है जहां उच्च संक्षारण प्रतिरोध महत्वपूर्ण नहीं है। कार्बन स्टील लागत प्रभावी है और अच्छी यांत्रिक ताकत प्रदान करता है।
2स्टेनलेस स्टील
प्रकार 304, 316 और 321: स्टेनलेस स्टील ट्यूब का व्यापक रूप से उपयोग उनके उत्कृष्ट संक्षारण प्रतिरोध के लिए किया जाता है, विशेष रूप से कठोर वातावरण में और जहां स्वच्छता आवश्यक है (जैसे खाद्य प्रसंस्करण) ।
डुप्लेक्स स्टेनलेस स्टील: यह अधिक मांग वाले अनुप्रयोगों के लिए उपयुक्त बनाता है, जो पिटिंग और तनाव जंग दोनों के लिए उच्च शक्ति और प्रतिरोध प्रदान करता है।
3तांबा
तांबे के मिश्र धातु: तांबे और उसके मिश्र धातुओं (जैसे पीतल और कांस्य) का उपयोग उनकी उत्कृष्ट ताप प्रवाहकता के लिए किया जाता है।वे पेय और एचवीएसी अनुप्रयोगों में आम हैं लेकिन कुछ वातावरणों में जंग के लिए प्रवण हो सकते हैं.
4टाइटेनियम
टाइटेनियम मिश्र धातुः समुद्र के पानी या रासायनिक प्रसंस्करण जैसे अत्यधिक आक्रामक वातावरण में उनके उत्कृष्ट संक्षारण प्रतिरोध और शक्ति-से-वजन अनुपात के कारण पसंद किया जाता है।
5. एल्यूमीनियम
एल्यूमीनियम मिश्र धातुः हल्के और अच्छी थर्मल चालकता प्रदान करता है। कम दबाव आवश्यकताओं वाले अनुप्रयोगों में उपयोग किया जाता है, जैसे ऑटोमोटिव हीट एक्सचेंजर।
6निकेल मिश्र धातु
इनकोनेल और मोनेल: अत्यधिक वातावरण या जहां उच्च तापमान और संक्षारण चिंताओं के लिए उपयोग किया जाता है। वे अधिक महंगे हैं लेकिन असाधारण प्रदर्शन प्रदान करते हैं।
7. तांबा-निकल मिश्र धातु
क्यूएनआई 90/10, क्यूएनआई 70/30: समुद्री अनुप्रयोगों में आम है क्योंकि यह समुद्री जल क्षरण और बायोफॉलिंग के प्रतिरोधी है।
8. विशेष मिश्र धातु
हेस्टेलॉय, मिश्र धातु 20: रासायनिक प्रसंस्करण उद्योगों या वातावरण में इस्तेमाल किया जाता है जिसमें आक्रामक रसायन और उच्च तापमान शामिल हैं।
आवेदन
