शेल और ट्यूब हीट एक्सचेंजर के लिए स्टेनलेस स्टील बैफल और ट्यूब शीट

बाफल औरहीट एक्सचेंजर में प्रयोग की जाने वाली ट्यूब शीट

ट्यूबशीट क्या है?

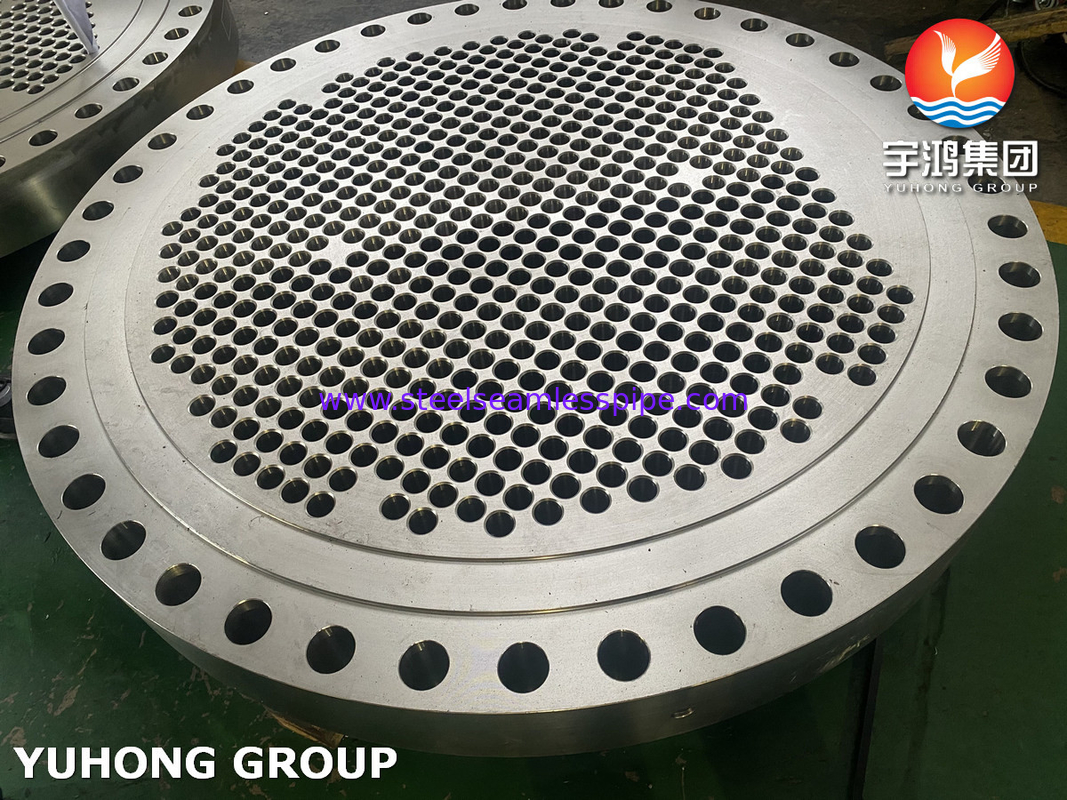

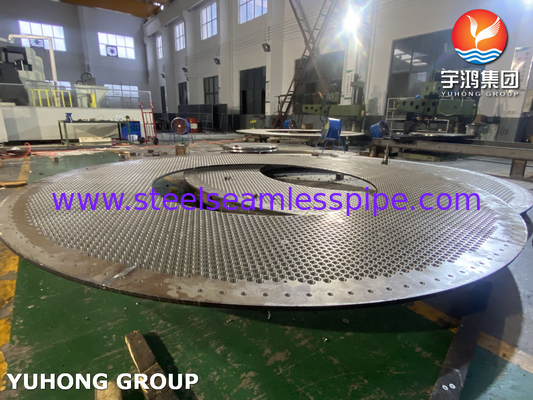

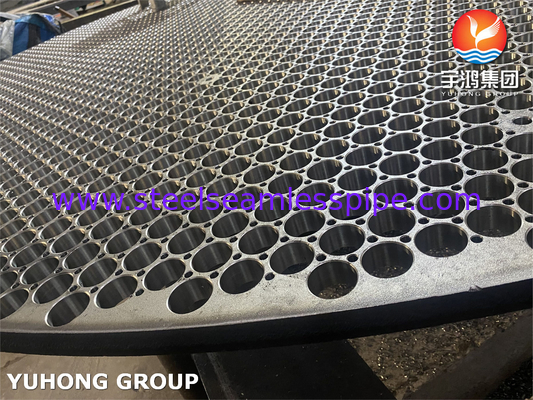

एक ट्यूब शीट एक प्लेट है जिसका उपयोग शेल-एंड-ट्यूब हीट एक्सचेंजर में ट्यूबों को समर्थन देने के लिए किया जाता है। ट्यूबों को समानांतर तरीके से संरेखित किया जाता है, और ट्यूब शीट द्वारा समर्थित और रखा जाता है।ट्यूब शीट एक गोलाकार प्लेट है जो छिद्रित है ताकि ट्यूबों के उद्घाटन के माध्यम से फिट हो सकता है.

बाफल्स और ट्यूब शीट दोनों ही हीट एक्सचेंजर में महत्वपूर्ण घटक हैं, लेकिन वे विभिन्न उद्देश्यों का उपयोग करते हैं और उपकरण के विभिन्न भागों में स्थित हैं।

एक ट्यूब शीट एक सपाट प्लेट है जिसके माध्यम से छेद किए जाते हैं, जिसका उपयोग शेल और ट्यूब हीट एक्सचेंजर के भीतर ट्यूबों को समर्थन और सुरक्षित करने के लिए किया जाता है।
ट्यूब शीट दो तरल पदार्थों को एक दूसरे से अलग करती है जिन्हें गर्म या ठंडा करने की आवश्यकता होती है। एक तरल पदार्थ ट्यूबों के माध्यम से बहता है जबकि दूसरा बाहर (शेल पक्ष) के चारों ओर बहता है।
इसका मुख्य कार्य संरचनात्मक अखंडता प्रदान करना और ट्यूबों को जगह पर रखना है, यह सुनिश्चित करना कि दो तरल पदार्थों के बीच कोई मिश्रण न हो।

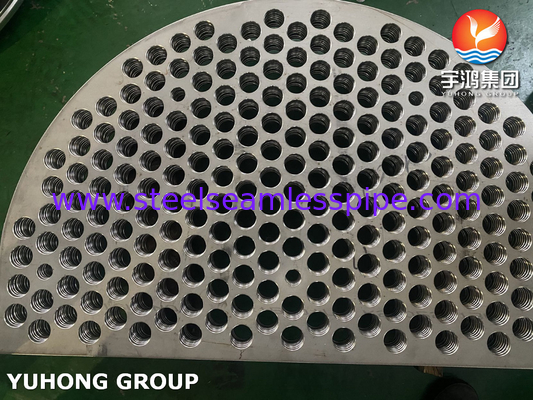

बाफल्स को आमतौर पर एक खोल और ट्यूब हीट एक्सचेंजर के खोल के अंदर स्थापित किया जाता है। वे प्लेट या खंड हैं जो खोल की तरफ तरल पदार्थ के प्रवाह की दिशा के लंबवत रखे जाते हैं।

उनका मुख्य उद्देश्य कई बार ट्यूबों के माध्यम से खोल पक्ष तरल पदार्थ के प्रवाह को निर्देशित करना है,उष्णता हस्तांतरण की दक्षता में वृद्धि करके उष्णकटिबंधीयता में वृद्धि और मृत क्षेत्रों को कम करना जहां गर्मी हस्तांतरण न्यूनतम होगा.

बैफल्स प्रवाह-प्रेरित कंपन के कारण ट्यूबों के कंपन को भी रोक सकते हैं, जिससे ट्यूबों को क्षति से बचाया जा सकता है।

जबकि ट्यूब शीट ट्यूबों को जगह पर रखने और द्रव मिश्रण को रोकने के लिए आवश्यक है, बैफल्स ट्यूबों के माध्यम से खोल पक्ष के द्रव के प्रवाह को निर्देशित करके गर्मी हस्तांतरण दक्षता में सुधार करते हैं।

आवेदन

• हीट एक्सचेंजर और कंडेनसर
• समुद्री जल प्रणाली
• तेल और गैस उद्योग
• रासायनिक प्रसंस्करण
• विद्युत उत्पादन
• निर्जलकरण संयंत्र
• पेट्रोकेमिकल उद्योग
• जहाज निर्माण
