सामान्य कार्बन स्टील ट्यूबशीट SA516 GR.70N हीट एक्सचेंजर घटक

अवलोकन

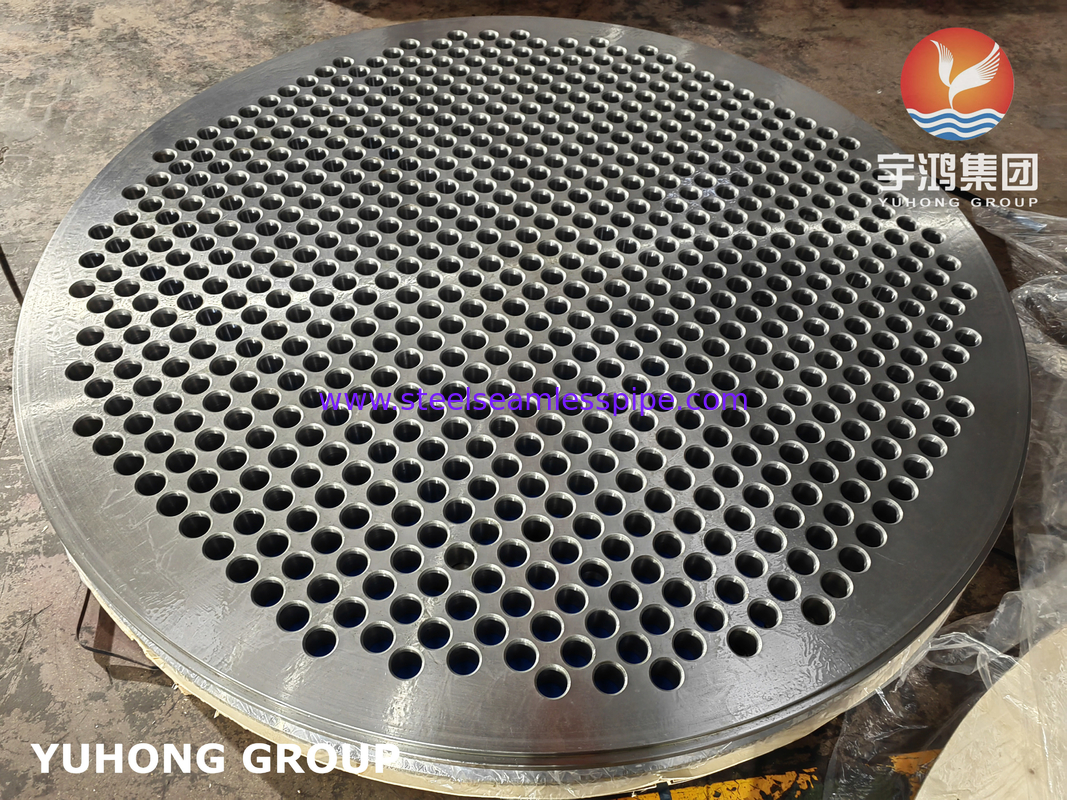

SA516 ग्रेड 70 ट्यूब शीटआमतौर पर हीट एक्सचेंजर, दबाव कंटेनर और बॉयलरों के निर्माण में प्रयोग किया जाता है, जहां इसका कार्य ट्यूबों को समर्थन देना, उचित सील सुनिश्चित करना है,और उच्च दबाव और उच्च तापमान की स्थिति का प्रबंधनट्यूब शीट हीट एक्सचेंजर में एक महत्वपूर्ण घटक है, क्योंकि यह ट्यूबों और खोल के बीच इंटरफ़ेस के रूप में कार्य करता है, संरचनात्मक अखंडता बनाए रखते हुए गर्मी के हस्तांतरण को सुविधाजनक बनाता है।

SA516 ग्रेड 70 ट्यूब शीट दबाव वाहिका और हीट एक्सचेंजर निर्माण में एक महत्वपूर्ण घटक हैं। उनकी ताकत, वेल्डेबिलिटी,और मध्यम तापमान और दबाव के प्रतिरोध उन्हें विभिन्न औद्योगिक अनुप्रयोगों के लिए आदर्श बनाते हैंविशेष रूप से रासायनिक, पेट्रोकेमिकल और बिजली उत्पादन क्षेत्रों में।दीर्घकालिक प्रदर्शन और विश्वसनीयता सुनिश्चित करने के लिए अतिरिक्त सतह उपचार या मिश्र धातु आवश्यक हो सकती है.

SA516 ग्रेड 70 ट्यूबशीट की मुख्य विशेषताएंः

1सामग्री गुण:

• आधार सामग्रीः SA516 ग्रेड 70 एक कार्बन स्टील है जिसमें अपेक्षाकृत कम कार्बन सामग्री और अच्छी तन्यता शक्ति है। यह आमतौर पर दबाव वाहिकाओं में उपयोग किया जाता है,और एक ट्यूब शीट में इसके समावेश सुनिश्चित करता है कि संरचना उच्च दबाव और तापमान उतार-चढ़ाव का सामना कर सकते हैं.
• तन्य शक्तिः 70-90 ksi (485-620 MPa) जो उच्च दबाव प्रणालियों में यांत्रिक तनावों को संभालने के लिए पर्याप्त शक्ति प्रदान करता है।
• दक्षता शक्तिः ≥ 38 ksi (260 MPa), यह सुनिश्चित करते हुए कि ट्यूब शीट स्थायी विरूपण के बिना पर्याप्त भार को संभाल सकती है।
• लम्बाईः ऑपरेशन के दौरान कुछ हद तक लचीलापन और कठोरता सुनिश्चित करने के लिए 8 इंच (200 मिमी) में कम से कम 20%।
• कठोरता: आमतौर पर 138 ′′ 179 HB (ब्रिनेल) की सीमा के भीतर, पहनने और प्रभाव का विरोध करने के लिए पर्याप्त कठोरता प्रदान करता है।

2निर्माण और मशीनिंग:

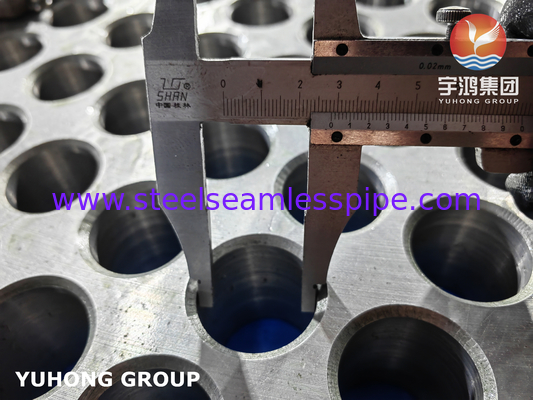

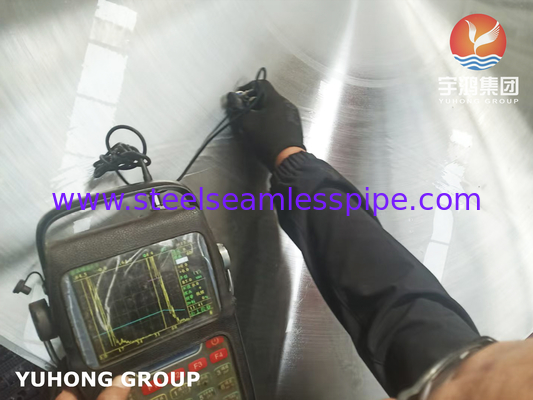

• ट्यूबशीट निर्माणः ट्यूबशीट आमतौर पर एक मोटी, ठोस स्टील प्लेट या एक फोर्ज भाग होता है जिसे ट्यूबों को समायोजित करने के लिए ड्रिल या मशीनीकृत किया जाता है।छेद ध्यान से सटीकता के साथ उचित संरेखण सुनिश्चित करने के लिए और ट्यूब-टू-प्लेट इंटरफ़ेस पर रिसाव से बचने के लिए ड्रिल कर रहे हैं.
• वेल्डेबिलिटीः SA516 ग्रेड 70 अपनी अच्छी वेल्डेबिलिटी के लिए जाना जाता है, जो ट्यूबशीट के निर्माण के लिए महत्वपूर्ण है।सामग्री को पारंपरिक तरीकों जैसे SMAW (Shielded Metal Arc Welding) का उपयोग करके वेल्ड किया जा सकता है, SAW (समर्पित आर्क वेल्डिंग), और GTAW (गैस वोल्फ़्रेम आर्क वेल्डिंग) ।
• गर्मी उपचारः निर्माण के बाद, ट्यूबशीट को अक्सर आंतरिक तनाव को कम करने और कठोरता में सुधार के लिए गर्मी-उपचार (जैसे, सामान्य या तनाव-मुक्ति) किया जाता है।यह विशेष रूप से उच्च दबाव अनुप्रयोगों में महत्वपूर्ण है जहां दरारें या दोष विफलता का कारण बन सकते हैं.

3संक्षारण प्रतिरोधः

• जबकि SA516 ग्रेड 70 में सामान्य संक्षारण के प्रति कुछ अंतर्निहित प्रतिरोध है, कठोर रसायनों या संक्षारक वातावरण के संपर्क में आने वाले ट्यूब शीट को अतिरिक्त कोटिंग, अस्तर,या लंबे समय तक सेवा के लिए संक्षारण प्रतिरोधी मिश्र धातु.
• उन वातावरणों में अनुप्रयोगों के लिए जहां संक्षारण एक चिंता का विषय है, अतिरिक्त सतह उपचार या ट्यूबों के लिए इनकोनेल या हैस्टेलॉय जैसे मिश्र धातुओं का उपयोग आवश्यक हो सकता है।

4दबाव के तहत यांत्रिक प्रदर्शनः

• उच्च दबाव प्रतिरोधः ट्यूब शीट को ट्यूबों के माध्यम से परिसंचारी तरल पदार्थ के आंतरिक दबाव का सामना करना चाहिए। SA516 ग्रेड 70, इसके मजबूत तन्यता और उपज गुणों के साथ,सुनिश्चित करता है कि ट्यूबशीट विफलता के बिना महत्वपूर्ण आंतरिक दबाव का सामना कर सकता है.
• तापमान प्रतिरोधः यह मध्यम से उच्च तापमान अनुप्रयोगों के लिए उपयुक्त है, आमतौर पर 400°F से 850°F (200°C से 450°C) की सीमा में, जो गर्मी एक्सचेंजर और बॉयलर में आम है।

5डिजाइन पर विचारः

• मोटाईः SA516 ग्रेड 70 से बने ट्यूब शीट विभिन्न मोटाई में उपलब्ध हैं, दबाव आवश्यकताओं और हीट एक्सचेंजर या दबाव कंटेनर के आकार के आधार पर।मोटाई कुछ इंच से लेकर एक फुट से अधिक तक हो सकती है.

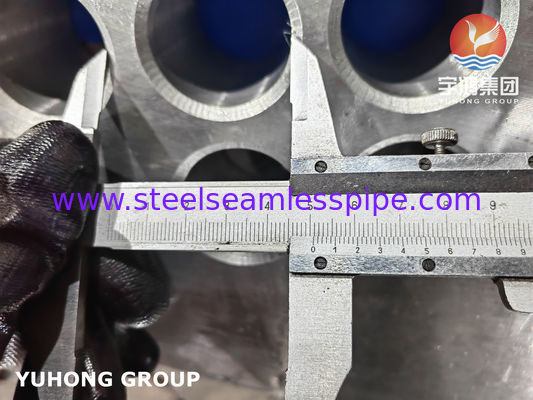

• छेद पैटर्नः छेद पैटर्न (ट्यूबों की व्यवस्था) और छेद आकार का डिजाइन ट्यूब शीट के प्रदर्शन के लिए महत्वपूर्ण है। आमतौर पर ट्यूबों को एक गोलाकार या वर्ग पिच में व्यवस्थित किया जाता है,सही फिट सुनिश्चित करने के लिए सटीक छेद व्यास के साथ.
• सीलिंग सतहः ट्यूब शीट की सीलिंग सतह को आमतौर पर चिकनी खत्म करने के लिए मशीनीकृत किया जाता है ताकि लीक को रोका जा सके और यह सुनिश्चित किया जा सके कि ट्यूबों को ठीक से सील किया जाए।यह भी ट्यूब और ट्यूब शीट के बीच रिसाव को रोकने के लिए एक गास्केट या सील तत्व की आवश्यकता हो सकती है.

यांत्रिक गुण

रासायनिक संरचना

अनुप्रयोग:

• हीट एक्सचेंजर:शेल-एंड-ट्यूब और एयर-कूल्ड हीट एक्सचेंजर्स दोनों में इस्तेमाल किया जाता है जहां ट्यूब शीट ट्यूबों को जगह पर रखने का महत्वपूर्ण हिस्सा है।
• दबाव वाले पात्र:दबाव वाहिकाओं में, ट्यूब शीट विभिन्न कक्षों को अलग करने वाले विभाजन के रूप में कार्य करता है, अक्सर भाप बॉयलरों, रिएक्टरों और पेट्रोकेमिकल, बिजली उत्पादन में हीट एक्सचेंजर्स में उपयोग किया जाता है,रसायन उद्योग.
• बॉयलर:पाइप शीट भाप बॉयलर में महत्वपूर्ण हैं, जहां वे पाइप बंडल को जगह पर रखते हुए भाप उत्पादन से थर्मल विस्तार और दबाव का सामना करते हैं।
