एएसएमई यू स्टैम्प ट्यूब बंडल एयर कोल्ड हीट एक्सचेंजर, हीट ट्रांसफर, रिकवरी सिस्टम और ऑयल रिफाइनिंग प्रोजेक्ट्स के लिए
युहोंग होल्डिंग ग्रुप ट्यूब बंडल, हीट एक्सचेंजर, एयर कूलर, कूलिंग टावर, प्रेशर वेसल, टैंक, बॉयलर, प्रति-हीटर, फर्नेस के साथ 35 से अधिक वर्षों से काम करता है, अब तक 85 से अधिक देशों को निर्यात करता है,उत्पादों की सामग्री में: स्टेनलेस स्टील, डुप्लेक्स स्टील, सुपर डुप्लेक्स स्टील, निकेल बेस एलॉय स्टील, टाइटेनियम, कॉपर एंड कॉपर एलॉय, कार्बन स्टील, क्रोमियम मोलिब्डेनम, ...

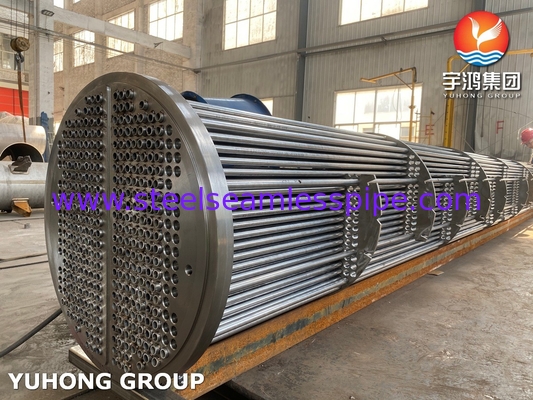

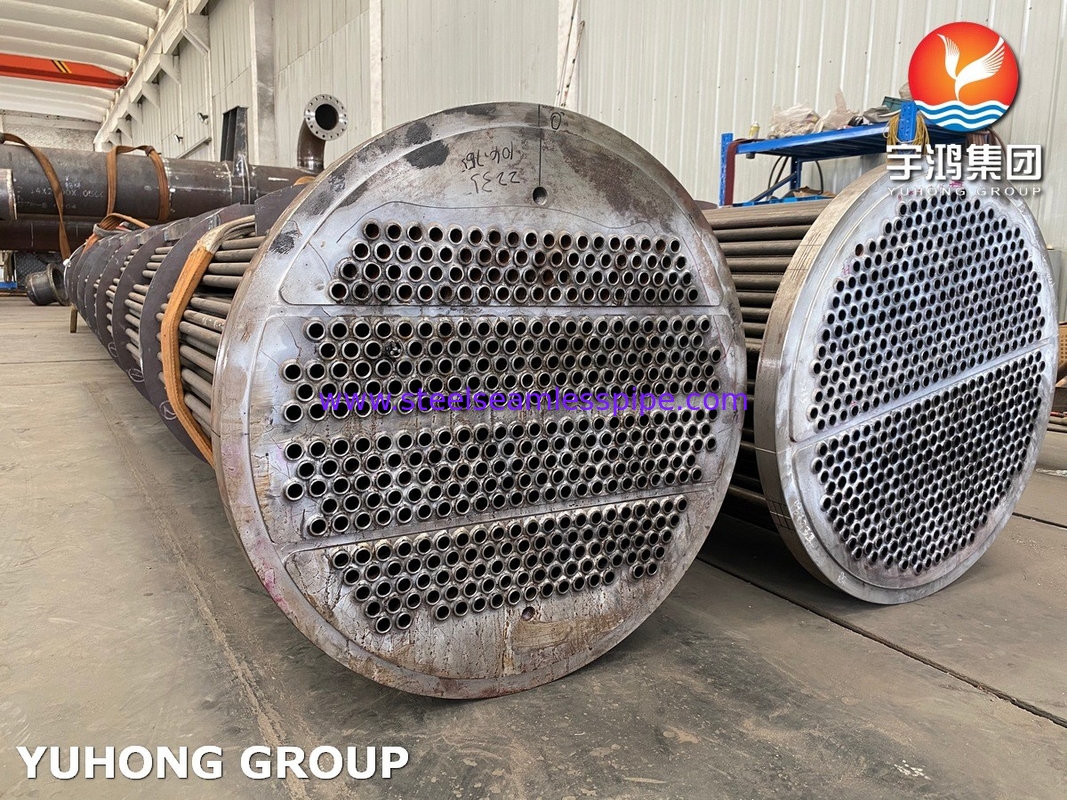

ट्यूब बंडल हीट एक्सचेंजर का एक महत्वपूर्ण हिस्सा है, जो गर्मी हस्तांतरण, समर्थन संरचना और सफाई और रखरखाव में एक अपरिवर्तनीय भूमिका निभाता है। बंडल गर्मी हस्तांतरण के लिए एक चैनल है,और गर्म माध्यम पाइपलाइन के माध्यम से बहता है और ठंड और गर्मी विनिमय के उद्देश्य को प्राप्त करने के लिए एक अन्य माध्यम के साथ गर्मी हस्तांतरण का संचालन करता हैपाइप की सामग्री, आंतरिक व्यास और व्यवस्था हीट ट्रांसफर दक्षता को प्रभावित करेगी।

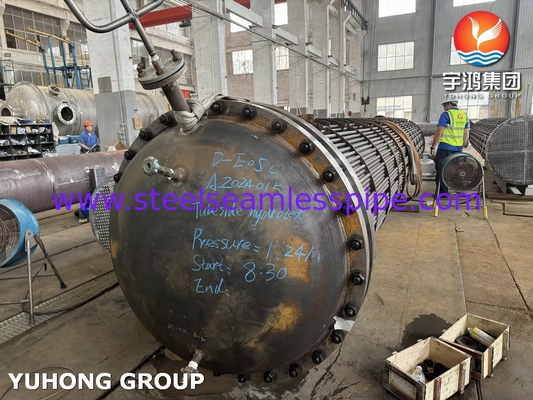

यह उपकरण कि गर्मी विनिमय टैंक के माध्यम से, गर्मी का आदान प्रदान करने के लिए अलग अलग तापमान के साथ दो तरल बनाने,एक द्रव को ठंडा किया जा सकता है और अन्य द्रव को आवश्यक तापमान को पूरा करने के लिए गर्म किया जा सकता है. ट्यूब बंडल में पाइप के कई समूह एकत्रित होते हैं जो कि एक विकिरण कोर के रूप में घनी मात्रा में पैक किए जाते हैं, बाहर दबाव पोत स्टील प्लेट से बने ट्यूबलर टैंक शेल के साथ स्थापित होते हैं,जब ट्यूब बंडल में गर्म तरल या गैसें सर्कुलेट होती हैं, ट्यूबों का बड़ा संयुक्त सतह क्षेत्रफल टैंक खोल पानी में गर्मी हस्तांतरण और ट्यूबों में तरल पदार्थों को ठंडा करने के लिए कुशल गर्मी विनिमय प्रदर्शन लाएगा।
ट्यूब बंडल हीट एक्सचेंजर के लिए सामान्य उपयोग सामग्री
ट्यूब बंडलों के दो प्रकार हैंः सीधे ट्यूब और यू ट्यूब। विशिष्ट आवश्यकता और अनुप्रयोग के आधार पर, निम्नलिखित ट्यूब सामग्री विकल्प हैंः
कार्बन स्टील ट्यूबः ASTM A179/ASME SA179/179M, ASTM A192, ASTM A333, ASTM A334
मिश्र धातु स्टील ट्यूबः एएसटीएम ए 213 टी 5, टी 9, टी 11, टी 22, टी 91
तांबे की ट्यूबें
टैंक शेल मटेरिया विकल्पः
ASTM A516 GR70
एएसटीएम A572 GR50
ASTM A537 CL1
सीधा ट्यूब बंडल VS यू ट्यूब बंडल
स्ट्रेट ट्यूब बंडल: पहला और पहले आम उपयोग ट्यूब बंडल सीधे ट्यूब के साथ कॉन्फ़िगर किया गया है।गर्म तरल पदार्थ टैंक खोल के एक छोर से टैंक खोल के दूसरे छोर तक एक सीधी रेखा में बंडल के माध्यम से पंप किया जाता हैइस प्रकार का टैंक साफ करने या रखरखाव करने के लिए बंडल को हटाने के लिए खोलने के लिए अधिक प्रयास की आवश्यकता होती है।.

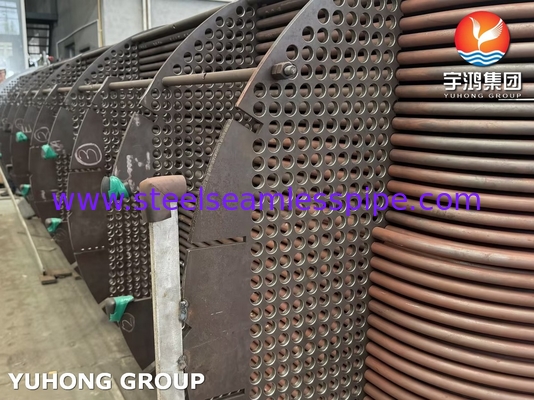

यू-ट्यूब बंडलः सिफारिश और नए सामान्य उपयोग के ट्यूब बंडल यू-ट्यूब लेआउट हैं।इस बंडल में प्रभावशाली विशेषताएं हैं प्रवेश और बाहर निकलने के बिंदु एक ही पक्ष पर ट्यूब खोल टोपी पर दो सील कक्षों में विभाजितयू आकार में निर्मित ट्यूब, जो प्रवेश कक्ष से बाहर निकलती है और खोल के विपरीत छोर पर जाती है और बाहर निकलने के कक्ष के विपरीत दिशा में लौटती है।इस प्रकार के लेआउट को रखरखाव के लिए अलग करना आसान होता है क्योंकि बंडल आमतौर पर एक मॉड्यूलर यूनिट के रूप में स्लाइड किया जाता हैयू प्रकार की ट्यूब बंडल भी उच्च तापमान अंतर के साथ अच्छी तरह से अनुकूल है, अधिकांश थर्मल विस्तार को राहत और संकुचन तनाव में कमी
बंडल।
अनुप्रयोग:
रासायनिक उत्पादन
तेल उद्योग
ऊर्जा शक्ति
औषधीय
