| Place of Origin: | China |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| Model Number: | ASTM A234 WPB |
| Minimum Order Quantity: | 500KGS |
|---|---|
| मूल्य: | बातचीत योग्य |
| Packaging Details: | Ply-wooden Case /Iron Case/ Bundle with plastic Cap |
| Delivery Time: | 10-90 Days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | According To Client's Request |
| Material: | Carbon Steel | Shedule: | SCH 5S - SCH XXS |
|---|---|---|---|
| Degree: | 45/90/180 | Sizes: | 1/8"- |
| Dimension: | ANSI B16.9 | Technic: | Butt-Weld |
| Technology: | Hot Formed Cold Formed | Ndt: | PT/HT/UT |
| प्रमुखता देना: | बड़े व्यास वाले फिटिंग 45 डिग्री कोहनी,B16.9 45 डिग्री कोहनी,ASTM A234 WPB 45 डिग्री कोहनी |
||

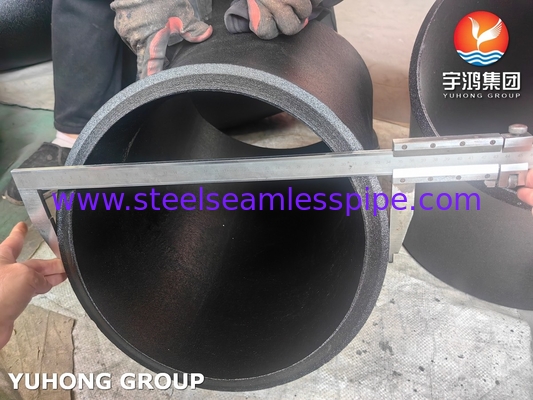

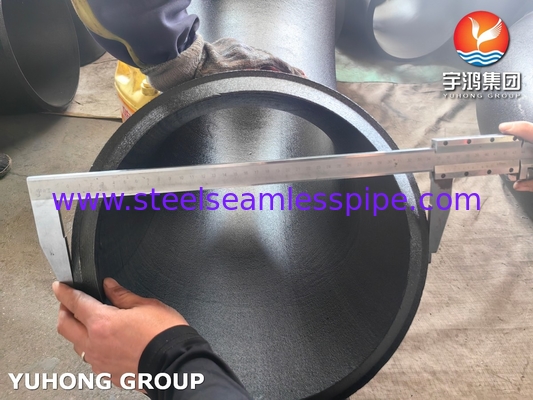

बड़े व्यास वाले फिटिंग ASTM A234 WPB LR 45 डिग्री कोहनी B16.9
ASTM A234 WPB LR 45° Elbow B16.9 पाइप सिस्टम में विशेष रूप से तेल और गैस उद्योग में उपयोग किए जाने वाले फिटिंग के एक विशिष्ट प्रकार को संदर्भित करता है। आइए इस शब्द के घटकों को तोड़ेंः
यह एक अमेरिकन सोसाइटी फॉर टेस्टिंग एंड मटेरियल्स (एएसटीएम) मानक है जो उच्च तापमान और उच्च दबाव सेवा के लिए निर्बाध और वेल्डेड कार्बन और मिश्र धातु स्टील पाइप फिटिंग को कवर करता है।
इसका अर्थ है "वेल्डेड प्रेशर बेंडिंग", यह दर्शाता है कि फिटिंग वेल्डिंग द्वारा बनाई गई है और उच्च दबाव का सामना कर सकती है।
LR 45° कोहनीः "LR" का अर्थ है Long Radius, जिसका अर्थ है कि कोहनी में एक मोड़ त्रिज्या है जो पाइप के नाममात्र व्यास से अधिक है।यह तरल पदार्थ की उथल-पुथल को कम करने में मदद करता है और क्षरण की संभावना को कम करता है. "45°" से पता चलता है कि कोहनी मुख्य पाइप से 45 डिग्री के कोण पर घूमती है।
यह एएसएमई (अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स) का एक और मानक है, जो विशेष रूप से बड़े व्यास के फिटिंग को संबोधित करता है।इसमें 26 इंच तक के व्यास वाले फिटिंग के आयामों और सहिष्णुताओं के लिए नियम दिए गए हैं.
ASTM A234 WPB LR 45° Elbow B16.9 एक प्रकार का बड़े व्यास का कोहनी फिटिंग है जिसे उच्च दबाव अनुप्रयोगों में उपयोग के लिए डिज़ाइन किया गया है,जहां इसे 45 डिग्री की मोड़ और लंबे त्रिज्या के डिजाइन के कारण दबाव-रेटेड और द्रव प्रवाह को कुशलतापूर्वक संभालने में सक्षम होना चाहिएये फिटिंग आमतौर पर कार्बन स्टील जैसी सामग्री से बने होते हैं और विशिष्ट अनुप्रयोग आवश्यकताओं के आधार पर स्टेनलेस स्टील या अन्य मिश्र धातु में भी उपलब्ध हो सकते हैं।
| पाइप | पाइप कोहनी फिटिंग | फ्लैंग्स | वाल्व | बोल्ट और नट्स |
|---|---|---|---|---|
| A106 Gr A | A234 Gr WPA कोहनी | A105 | A216 Gr WCB | A193 Gr B7 A194 Gr 2H |
| A106 Gr B | एएसटीएम A234 gr WPB कोहनी | A105 | A216 Gr WCB | |
| A106 Gr C | SA234 WPB कोहनी/td> | A105 | A216 Gr WCB |
एएसटीएम ए२३४ पाइप कोहनी और एएसटीएम ए२३४ पाइप कोहनी की रासायनिक संरचना (%)
| ग्रेड | सी | एमएन | पी | एस | हाँ | सीआर | मो | नि | कु | वी | एनबी |
| डब्लूपीबी | 0.3 | 0.29-1.06 | 0.05 | 0.058 | 0.1 मिनट | 0.4 | 0.15 | 0.4 | 0.4 | 0.08 | 0.02 |
| WPC | 0.35 | 0.29-1.06 | 0.05 | 0.058 | 0.1 मिनट | 0.4 | 0.15 | 0.4 | 0.4 | 0.08 | 0.02 |
| WP11 CL1 | 0.05-0.15 | 0.30-0.60 | 0.03 | 0.03 | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 | - | - | - | - |
| WP11 CL2/3 | 0.05-0.20 | 0.30-0.80 | 0.04 | 0.04 | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 | - | - | - | - |
ASTM A234 WPB LR 45° कोहनी का अनुप्रयोग
1रासायनिक प्रसंस्करण उद्योग
2विद्युत उत्पादन
3. तेल और गैस उद्योग
4. जल आपूर्ति प्रणाली
5एयरोस्पेस उद्योग*
6. ऑटोमोबाइल उद्योग
7खाद्य एवं पेय उद्योग
