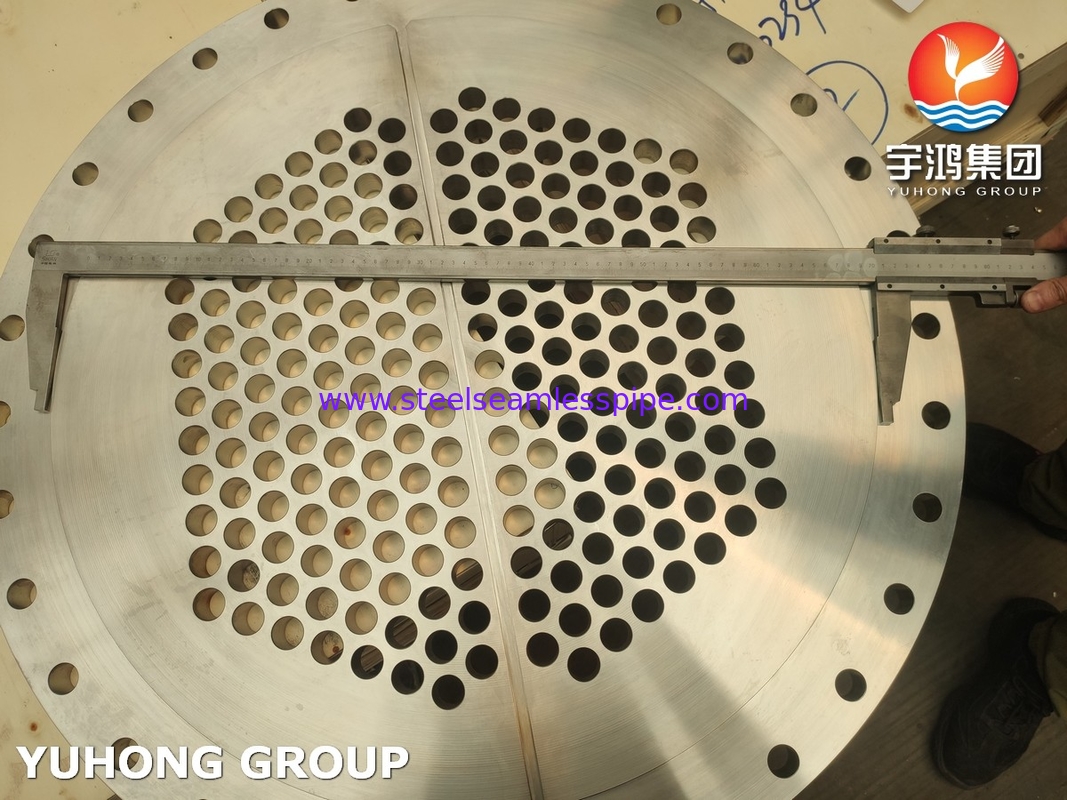

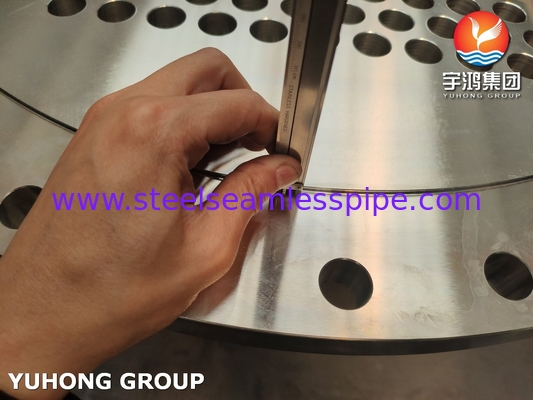

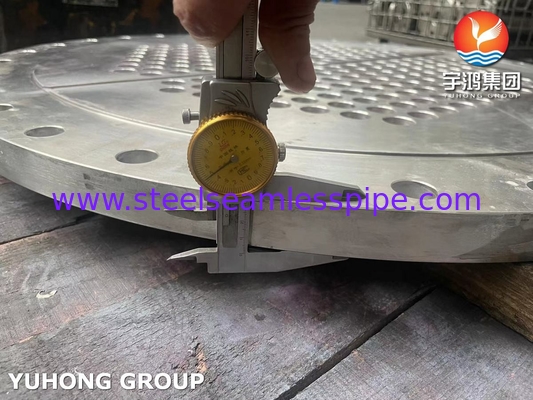

ASTM A182 F304 स्टेनलेस स्टील ट्यूब शीट हीट एक्सचेंजर ट्यूब प्लेट

ASTM A182 F304 / UNS S30400 स्टेनलेस स्टील ट्यूब शीट हीट एक्सचेंजर ट्यूब प्लेट

एक ट्यूब शीट (या ट्यूब प्लेट) हीट एक्सचेंजर और अन्य समान प्रणालियों में एक महत्वपूर्ण घटक है। डिजाइन हीट एक्सचेंजर के प्रकार (शेल-एंड-ट्यूब, एयर-कूल्ड, आदि) के आधार पर भिन्न हो सकता है।) और दबाव के लिए विशिष्ट आवश्यकताओंट्यूबशीट ट्यूबों के लिए संरचनात्मक समर्थन प्रदान करता है, उन्हें स्थानांतरित होने से रोकता है और एक कस सील सुनिश्चित करता है। यह दो द्रव प्रवाहों को अलग करता है,मिश्रण को रोकते हुए गर्मी हस्तांतरण की अनुमति देता हैउपलब्ध सामग्रियों में उपयोग के वातावरण और अनुप्रयोग के आधार पर स्टेनलेस स्टील, कार्बन स्टील, टाइटेनियम, मिश्र धातु स्टील और क्लैडिंग स्टील शामिल हैं।

विनिर्देश

ट्यूबशीट के प्रकार:

• फ्लैट ट्यूब शीट्सः आमतौर पर शेल-एंड-ट्यूब हीट एक्सचेंजर में उपयोग किया जाता है। वे ट्यूबों को स्थापित करने के लिए एक सपाट सतह प्रदान करते हैं।

• ड्रिल ट्यूब शीट्स: ट्यूबों को डालने के लिए छेद की विशेषताएं।

• विभाजन ट्यूब शीट: ऐसे अनुप्रयोगों में उपयोग किया जाता है जहां अलग-अलग द्रव प्रवाह की आवश्यकता होती है, अक्सर हीट एक्सचेंजर में अलग-अलग खंड बनाते हैं।

डिजाइन विचार:

• मोटाई: ट्यूब शीट को दबाव और तापमान में बदलाव का सामना करने के लिए डिज़ाइन किया गया है, इसलिए इन कारकों के आधार पर मोटाई भिन्न हो सकती है।

• छेद का आकार और दूरीः इंजीनियरों को द्रव प्रवाह और गर्मी हस्तांतरण को अनुकूलित करने के लिए व्यास और व्यवस्था पर विचार करना चाहिए।

• थर्मल विस्तारः तापमान में परिवर्तन के कारण, तनाव या क्षति को रोकने के लिए ट्यूब शीट को थर्मल विस्तार को समायोजित करना चाहिए।

वेल्डिंग और मिलान:

• ट्यूब शीट वेल्डिंग: ट्यूबों को अक्सर लीक को रोकने के लिए ट्यूब शीट से वेल्डेड किया जाता है, जिससे एक मजबूत कनेक्शन सुनिश्चित होता है जो दबाव उतार-चढ़ाव का सामना कर सकता है।

• सील वेल्ड्सः इनको ट्यूब और ट्यूब शीट के बीच सील को बेहतर बनाने के लिए जोड़ा जा सकता है।

• विनिर्माण तकनीकेंः ट्यूबों को सम्मिलित करते समय किसी भी असंगति से बचने के लिए विनिर्माण प्रक्रिया में सटीकता महत्वपूर्ण है।

संक्षारण प्रतिरोध:

• कठोर परिस्थितियों (रसायन, गर्मी) को देखते हुए, जंग को रोकने के लिए सही सामग्री का चयन आवश्यक है। स्टेनलेस स्टील और टाइटेनियम का अक्सर उपयोग किया जाता है।

• सुरक्षात्मक कोटिंग्स: कभी-कभी, विशेष रूप से आक्रामक वातावरण में संक्षारण प्रतिरोध को बढ़ाने के लिए कोटिंग्स लागू किए जाते हैं।

रखरखावः

• नियमित निरीक्षण कार्यक्रमों से समस्याओं को जल्दी पता लगाने में मदद मिल सकती है, जिससे हीट एक्सचेंजर का जीवनकाल बढ़ जाता है।

• ट्यूब शीट पर समय के साथ जमा हो सकते हैं जमा को हटाने के लिए सफाई प्रक्रियाओं की आवश्यकता हो सकती है।

आवेदन

• रासायनिक प्रसंस्करण संयंत्र: शीतलन, ताप या संघनक द्रवों के लिए प्रयोग किया जाता है।

• विद्युत उत्पादन: भाप उत्पादन और शीतलन प्रणालियों में महत्वपूर्ण।

• तेल एवं गैस उद्योग: गर्मी वसूली और प्रशीतन जैसी प्रक्रियाओं में शामिल है।
