समुद्री हीट एक्सचेंजर्स के लिए ASTM B171 C46400 प्रेसिजन मशीन्ड नेवल ब्रास ट्यूबशीट

नौसेना पीतल सी46400 ट्यूबशीट बी171 क्युज़न36sn1 समुद्री हीट एक्सचेंजर के लिए

एएसटीएम बी171 सी46400 ट्यूबशीट शेल-एंड-ट्यूब हीट एक्सचेंजर्स, कंडेनसर और अन्य थर्मल उपकरणों में इस्तेमाल होने वाला एक सटीक-मशीनीकृत तांबा मिश्र धातु घटक है।

सी46400 को आमतौर पर नौसेना पीतल के रूप में जाना जाता है, जो एक तांबा-जस्ता-टिन मिश्र धातु है जिसे दबाव वाहिकाओं, कंडेनसर और हीट एक्सचेंजर्स में प्लेट, शीट और सर्कल के लिए एएसटीएम बी171/बी171एम के तहत निर्दिष्ट किया गया है।

ट्यूबशीट को ग्राहक के हीट एक्सचेंजर ड्राइंग के अनुसार मशीन किया जाता है, जिसमें ट्यूब-होल व्यास, ट्यूब पिच, होल पैटर्न, सीलिंग ग्रूव्स, पास-पार्टिशन व्यवस्था और समग्र आयाम शामिल हैं।

समुद्री उपकरणों के लिए, सी46400 नौसेना पीतल का चयन वहां किया जा सकता है जहां तांबा-मिश्र धातु की ताकत और संक्षारण प्रतिरोध के संयोजन की आवश्यकता होती है।

सी46400 एक नौसेना पीतल तांबा मिश्र धातु है जिसमें तांबा, जस्ता और टिन होता है। एएसटीएम बी171/बी171एम विशेष रूप से सी46400 को नौसेना पीतल, अनइनहिबिटेड के रूप में सूचीबद्ध करता है। मिश्र धातु को आमतौर पर समुद्री घटकों के लिए माना जाता है जहां संक्षारण प्रतिरोध और यांत्रिक शक्ति की आवश्यकता होती है। हीट एक्सचेंजर ट्यूबशीट के लिए, सामग्री चयन में भी विचार किया जाना चाहिए:

• समुद्री जल रसायन शास्त्र
• परिचालन तापमान
• ट्यूब सामग्री
• ट्यूब-टू-ट्यूबशीट जोड़ने की विधि
• विभेदक तापीय विस्तार
• गैल्वेनिक संगतता
• डिजाइन दबाव
• हीट एक्सचेंजर ड्राइंग आवश्यकताएं

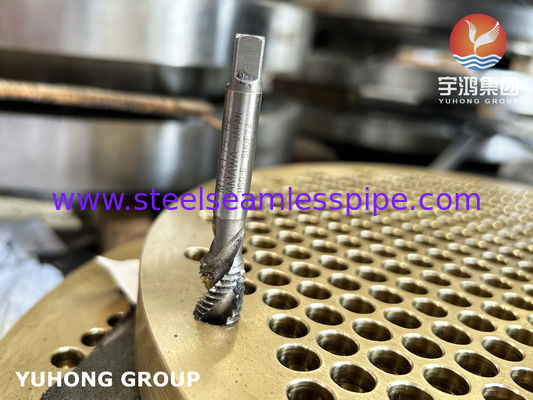

सी46400 ट्यूबशीट को ग्राहक के विस्तृत हीट एक्सचेंजर ड्राइंग के अनुसार निर्मित किया जा सकता है। विशिष्ट मशीनिंग में शामिल हैं:

• सीएनसी टर्निंग
• ट्यूब-होल ड्रिलिंग
• ट्यूब-होल रीमिंग
• ट्यूब-होल पैटर्न मशीनिंग
• पास-पार्टिशन ग्रूव मशीनिंग
• सीलिंग सतह मशीनिंग
• ट्यूब विस्तार ग्रूव्स
• बोल्ट-होल ड्रिलिंग
• फेसिंग
• आयामी निरीक्षण

ट्यूब होल कॉन्फ़िगरेशन

ट्यूब-होल आयामों को अनुकूलित किया जा सकता है:

• ट्यूब बाहरी व्यास
• ट्यूब दीवार की मोटाई
• ट्यूब सामग्री
• ट्यूब-टू-ट्यूबशीट जोड़ने की विधि
• ट्यूब पिच
• ट्यूब छेदों की संख्या
• ट्यूब लेआउट
• हीट एक्सचेंजर पास व्यवस्था

हीट एक्सचेंजर ड्राइंग, खरीद विनिर्देश और लागू सामग्री मानक के अनुसार निरीक्षण की व्यवस्था की जा सकती है। विशिष्ट निरीक्षण वस्तुओं में शामिल हैं:

• रासायनिक संरचना
• तन्यता परीक्षण

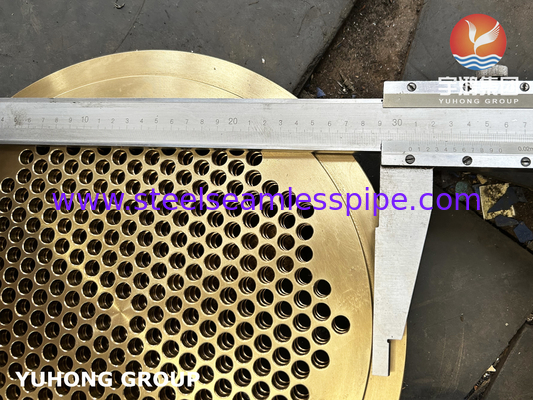

• आयामी निरीक्षण

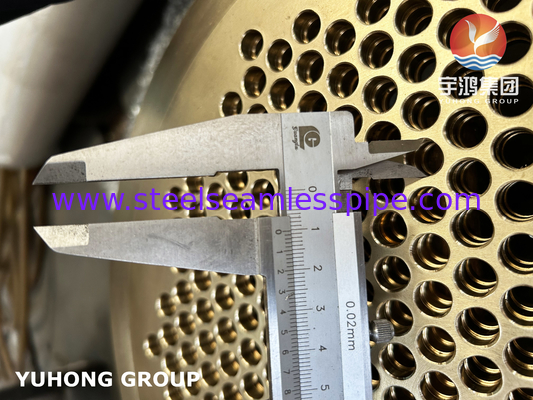

• ट्यूब-होल व्यास निरीक्षण
• ट्यूब पिच निरीक्षण
• होल स्थान निरीक्षण
• समतलता निरीक्षण
• दृश्य और सतह निरीक्षण

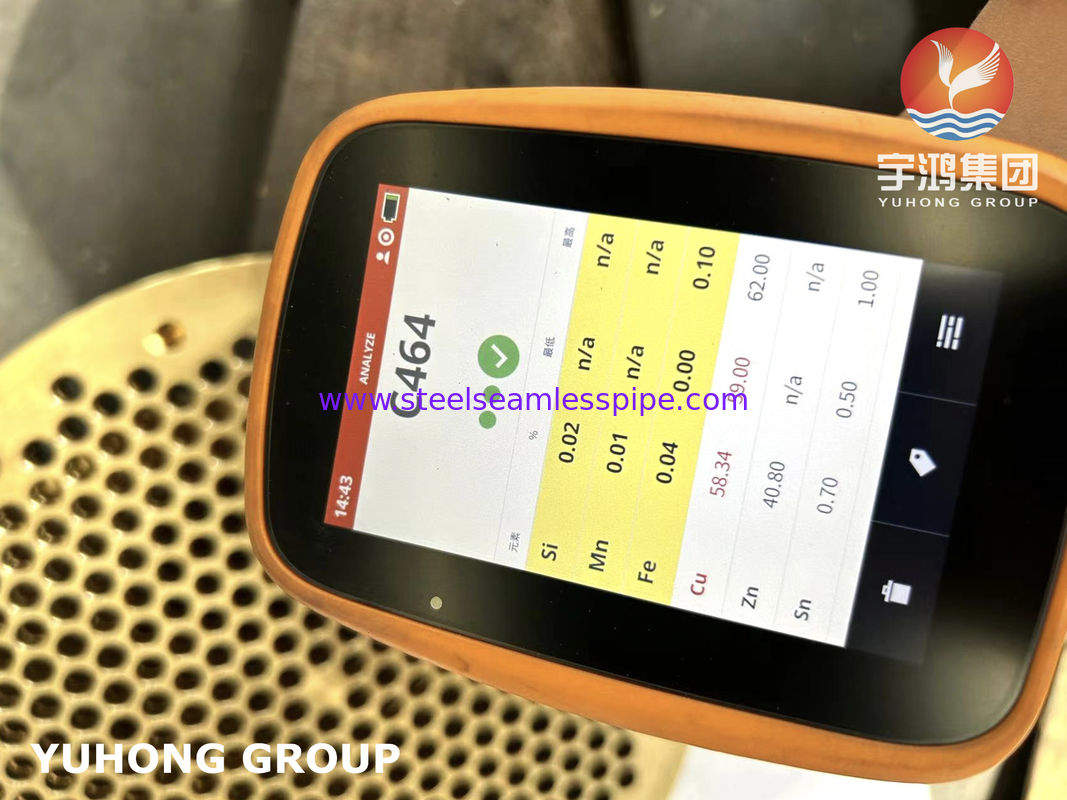

• पीएमआई
• यूटी जहां निर्दिष्ट है
• पीटी जहां निर्दिष्ट है
• तृतीय-पक्ष निरीक्षण

मशीनीकृत ट्यूबशीट के लिए, आयामी निरीक्षण और ट्यूब-होल निरीक्षण विशेष रूप से महत्वपूर्ण हैं क्योंकि अंतिम होल पैटर्न को हीट एक्सचेंजर ट्यूब बंडल से मेल खाना चाहिए।

उपलब्ध दस्तावेजों में शामिल हो सकते हैं:

• एएसटीएम बी171/बी171एम सामग्री परीक्षण प्रमाण पत्र
• एन 10204 3.1 एमटीसी
• एन 10204 3.2 प्रमाण पत्र जब आवश्यक हो
• रासायनिक विश्लेषण रिपोर्ट
• यांत्रिक परीक्षण रिपोर्ट
• पीएमआई रिपोर्ट
• आयामी निरीक्षण रिपोर्ट
• एनडीटी रिपोर्ट
• हीट ट्रीटमेंट रिकॉर्ड जहां लागू हो
• ड्राइंग / निरीक्षण ड्राइंग
• तृतीय-पक्ष निरीक्षण रिपोर्ट
• उत्पत्ति का प्रमाण पत्र

प्रत्येक ट्यूबशीट को सतह क्षति से बचाया जाता है, जलरोधक सामग्री से लपेटा जाता है और उसके आकार और वजन के अनुसार समुद्री योग्य प्लाईवुड केस या प्रबलित पैलेट में सुरक्षित रूप से पैक किया जाता है।
